STM32F105,更换芯片后I2C异常讨论

廷润

原来的产品F105VB,后来芯片换成F105VC。
1、产品一个模拟I2C链接按键数码管驱动芯片
2、产品一个硬件I2C连接EEPROM  I2C2
3、产品一个硬件I2C链接一个IC，这个IC有 3.3和1.2两组电压供电。

原来的程序，在KEIL5重新选择F105VC的型号（RAM和ROM一样）原来的三组I2C IO口都没有改动，64脚换成100脚，脚号对接焊接。重新编译烧进去就正常开机了。

开机后，a.模拟I2C正常通信，数码管、按键正常。
            b.I2C2跟EEPROM正常通信，切换设置，断电记忆正常。
            c.I2C1 跟IC 通信异常，正常发start命令，接着发设备地址就出问题了，软件和硬件检查，都是SCL为低。

三套I2C 都是原来出货用的驱动，现在拓展一个功能需要换100脚的IC，两个硬件I2C的初始化逻辑，I2C读时序都一样。

在网上找过很多种异常的处理办法，暂时还没找到解决办法。麻烦经验人士提供一些测试手段，找问题。

廷润

仿真发现，PB6/PB7初始化后都是正常 高。

廷润

while(I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY))   正常
...
          /* Send START condition */
          I2C_GenerateSTART(I2C1, ENABLE);  正常
          while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT))   没问题

          /* Send device address for write */
          I2C_Send7bitAddress(I2C1, ChipAddress, I2C_Direction_Transmitter);     //这个仿真没问题，准备用逻辑分析仪继续看看

          /* Test on EV6 and clear it */
          while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED))   ////现在通信 异常出现在这里

mioc_hust

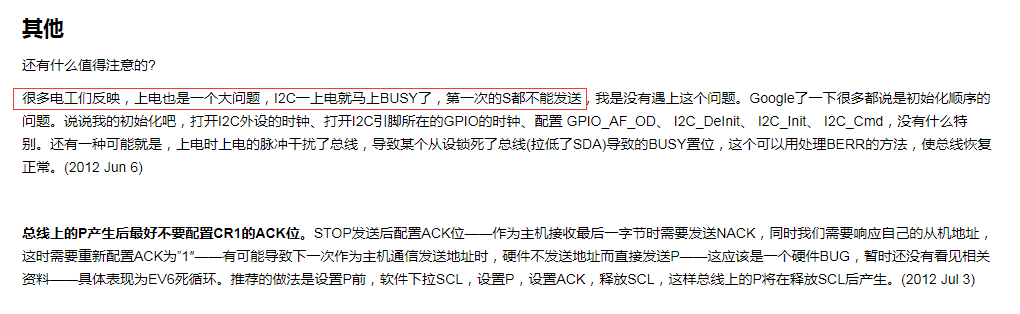

不是传闻中STM32的I2C控制器有硬件bug的吗？ 好像都采用软件IO自己模拟时序实现该通信过程的把~
不知道是不是这个原因。期待后续结果

廷润

mioc_hust 发表于 2019-4-27 17:01
不是传闻中STM32的I2C控制器有硬件bug的吗？ 好像都采用软件IO自己模拟时序实现该通信过程的把~
不知道是 ...

我有个正常一点的产品，挂两个硬件I2C，三个版本硬件都没发现问题。现在硬件拓展测试模块，不知道是不是其他的电源纹波，或者模块会见的电器串扰。

廷润

问题已解决

lvehe

廷润 发表于 2019-4-30 09:25
问题已解决

怎么解决的？麻烦不要虎头蛇尾

廷润

lvehe 发表于 2019-4-30 11:18
怎么解决的？麻烦不要虎头蛇尾

板凳那里已经有软件分析的脉络。

然后外接逻辑分析仪，实测I2C通信的波形是否正常。

我的实际情况:A 发现I2C通信的波形不好，查到有个小原件焊错料
                    B，修复A问题后，发送设备地址的波形正常，但是没应答。然后就确定从设备有问题，更换从设备就搞定了。
