【安富莱】RC608 708 612 616 628 无线串口IO控制器说明书和PC软件下载

armfly

RC系列IO控制器有多种子型号：有RS485接口的，也有带433M无线接口的。共用说明书和PC软件。RC608和RC708无线和参数功能都一样。
>> 同款 RC708系列，和RC608功能相同，就是多了显示屏，可以现场手动更改重要参数（地址、信道）

【硬件改进】
1、目前批量供货产品内部的无线模块和RS485模块均采用排针直接焊接工艺（以前是排针排母对插，虽方便生产维护但是不可靠），避免设备频繁运动导致接触不良等故障。2、SMA接口增高3mm，方便现场拆装天线。


说明书和PC软件下载。
安富莱RC系列远程IO模块说明书（V4.0）.pdf (6.56MB)
安富莱无线IO模块模式5模式4组网协议（V1.1）.pdf (423.81KB)
远程IO控制器PC软件(V6.07).7z (3.80MB)
IO模块升级固件（V2.65）.zip (761.47KB)
（如需更高固件版本，请联系客服）





淘宝购买链接：
RC608-2K、RC608-3K、RC608-7K  （无线+RS485）
RC612-485、RC612-232（有线）
RC612-2K、RC612-3K、RC612-7K  （无线+RS485）

RC616-485、RC616-232（有线）
RC616-2K、RC616-3K、RC616-7K  （无线+RS485）
RC628-485、RC628-232（有线，仅有输入，无输出）
RC628-2K、RC628-3K、RC628-7K  （无线+RS485，仅有输入，无输出）


USB-RS485转换器的驱动下载: https://forum.anfulai.cn/forum.php?mod=viewthread&tid=14469

PC软件界面：





产品介绍 　　RC608产品具备8路数字量输入和8路继电器输出，隔离RS485或RS232通信接口。
　　本产品的通信协议为标准的Modbus RTU通讯协议，可以和各种PLC、组态软件结合使用。
　　本产品选用标准PLC外壳，具备35mm标准导轨安装接口，便于现场安装和调试。
应用领域
1、用于工业控制中输入、输出触点的扩展，可以与PLC 连接，扩展 PLC 的输入、输入端口
2、通过RS485 总线进行控制，每台设备有256 个地址，允许多台设备同时工作。
3、可用于替代普通的工业可编程控制器PLC ，用于各种控制场合（如各种机器控制），性价比更高。
4、可用于单片机系统学习和试验；迅速组建一套完整的开关量控制系统，比如灯光控制系统，门禁控制系统，电机控制系统，阀门控制系统等，与组态软件配合，迅速制作画面精美的控制界面。
5、可用于串口控制多路继电器输出，用于电脑、触摸屏上实时监控各种开关量信号的状态，如实时监控灯光、电源开关等信号应用。
6、用于各种集散型控制系统、各种远程控制系统、远程IO模块。
7、可用于楼宇、广告等灯光控制，电厂控制，自动化车间的大中型控制项目。
8、 可用于工业控制电脑的外设扩展模块，轻松实现外部控制。

技术参数
1、电源供电电压：DC9V - 36V
2、输入方式： NPN低电平有效，或者干接点闭合有效
3、继电器输出触点容值：5A 250V AC
4、通讯接口：默认为RS485
5、通讯波特率：2400、4800、9600（默认）、19200、38400、115200
6、通讯帧格式：8个数据位、1个停止位，校验位可设置为奇校验、偶校验、无校验

产品特点
1、供电电压范围宽，支持常见的9V, 12V, 24V供电。内部DC-DC开关电源，可长时间工作不发热。
2、支持RS485在线固件升级。
3、三防漆防护
4、CPU核心电路带屏蔽罩，CPU供电带TVS保护，可在电机、浪涌放电设备附近使用。
5、继电器选择欧姆龙继电器，动作可靠，寿命长。
6、RS485，RS232通信接口光耦隔离。RS485带TVS保护。

MODBUS寄存器地址
1、输入开关量寄存器地址：0001 - 0008H
2、输出开关量寄存器地址：0001 - 0008H






产品简介：

本产品由武汉安富莱电子有限公司设计和生产。主机（单片机、PLC、HMI触摸屏）可以通过RS485或者RS232总线发送指令控制I/O模块的继电器输出状态，并且可以采集I/O模块的开关量输入状态。支持标准的Modbus RTU协议。

带无线模块的产品还具备433M无线串口功能，具备多种工作模式。433M无线串口和RS485串口协议完全相同，标准MODBUS协议，数据包有CRC校验，保证无线数据的可靠传输。

该产品主要应用于自动加工机械设备、工业现场数据采集、工业设备控制等领域。

产品功能：

[li]RS485或RS232串口通信，支持标准MODBUS RTU协议[/li][li]可以采集多达8路数字开关量（N型输入或干接点开关）[/li][li]可以控制8路继电器输出（常开触点）[/li][li]支持修改串口波特率（1200 – 115200），覆盖常用的几种波特率[/li][li]支持修改串口校验方式（无校验、偶校验、奇校验）[/li][li]提供配套的PC机软件，方便测试，方便修改地所有参数[/li]

产品特点：

[li]
安装方便，支持标准35mm导轨安装，也可用4个螺钉直接固定到机箱[/li][li]
内置开关电源电路，转换效率高，可以长时间连续工作[/li][li]
供电电压范围宽：9-36V, 自动适应12V系统和24V系统。[/li][li]
电源输入端具有反接保护[/li][li]
输出继电器选用欧姆龙优质继电器，寿命长、接触可靠[/li][li]
输入为光耦隔离[/li][li]
RS485和RS232接口光耦隔离[/li][li]

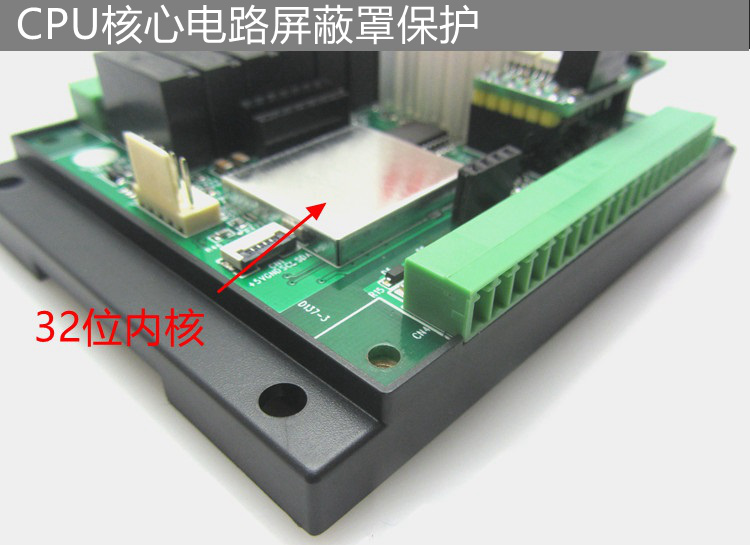

CPU核心电路带屏蔽罩，有效抵抗辐射干扰[/li][li]
芯片全部为原装全新正品，工业级温度范围：-40~85℃[/li][li]
工业级进口RS485芯片，正负15KV ESD防护，带TVS保护，输入过压和限流保护[/li][li]

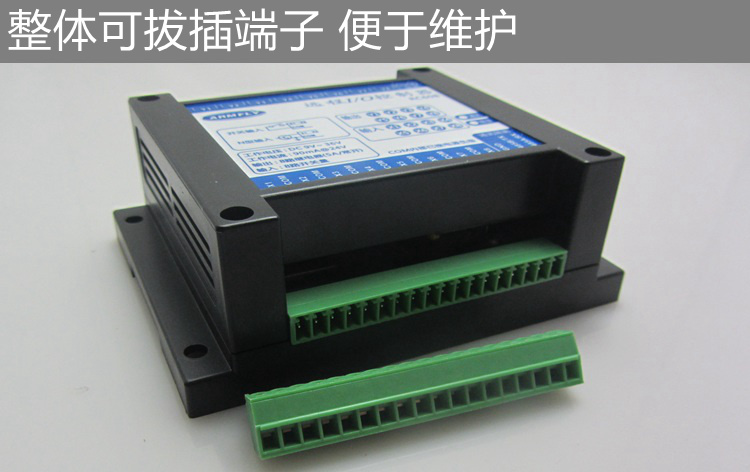

采用优质整体升降式压线端子，压线紧密不易脱落
[/li]

基本参数：

	RC608-485	RC608-232	RC608-2K	RC608-3K	RC608-7K
通信接口	隔离RS485	隔离RS232	隔离RS485 433M无线 距离2KM	隔离RS485 433M无线 距离3KM	隔离RS485 433M无线 距离7KM
输入端口	8路开关量输入，支持N型输入和干接点开关
输出端口	8路继电器，常开触点。触点容量：AC 250V 3A
输入端子	端子型号：2EDG-18P（弯脚升降式）
输出端子	端子型号：2EDG-18P（弯脚升降式）
供电电源	直流 9 ~ 36V； 24V时，90mA电流；12V时，180mA电流 控制器最大功耗：2.5W
RS485串口 参数	波特率：【缺省9600】支持1200、2400、4800、9600、19200、38400、57600、115200 起始位： 1 停止位： 1 数据位： 8 校验位： 无【缺省无】、偶校验、奇校验
协议	标准Modbus RTU协议，每个指令都有应答
外壳尺寸	长115mm x 宽90mm x 高40mm
安装方式	35mm标准导轨安装或者螺钉直接固定
重量	180克 （不含包装纸箱）
工作温度	-40℃ ~ 85℃
工作湿度	10% ~ 90%
存储温度	-40℃ ~ 85℃

RC608-2K无线参数：

产品型号	RC608A-2K
工作频段	425MHz – 450.5MHz （共256信道，出厂默认433MHz） 普通通信（非扩频）
发射功率	20dBm （约100mW，共8级可调）
接收灵敏度	-121dbm@1Kbps
实测距离	2000米（晴朗、空旷，最大功率，天线增益5dBi，高度大于2米，1K空中波特率
空中速率	1Kbps – 25Kbps （8级可调，默认1Kbps）
天线形式	SMA接口，附带3米吸盘天线

RC608-3K无线参数：

产品型号	RC608-3K
工作频段	410MHz – 441MHz （共32信道，出厂默认433MHz） LoRA扩频技术
发射功率	20dBm （约100mW）
接收灵敏度	-130dbm@0.3Kbps
实测距离	3000米（晴朗、空旷，最大功率，天线增益5dBi，高度大于2米，2.4K空中波特率
空中速率	0.3Kbps – 19.2Kbps （6级可调，默认2.4Kbps）
天线形式	SMA接口，附带3米吸盘天线

RC608-7K无线参数：

产品型号	RC608-7K
工作频段	410MHz – 441MHz （共32信道，出厂默认433MHz） LoRA扩频技术
发射功率	30dBm （约1W）
接收灵敏度	-130dbm@0.3Kbps
实测距离	7500米（晴朗、空旷，最大功率，天线增益5dBi，高度大于2米，2.4K空中波特率
空中速率	0.3Kbps – 19.2Kbps （6级可调，默认2.4Kbps）
天线形式	SMA接口，附带3米吸盘天线

LoRA扩频技术：

利用多个频点同时发送数据包，只要一个频点成功即可。可以有效抵抗单频点的干扰。扩频技术的占用带宽较宽，因此可用信道少一些。比如2KM产品的可用信道有256个，采用扩技术的3KM和7KM产品的可用信道只有32个。



433M无线组网




一对一双向映射模式






典型适用场合：

监控室和设备机房距离很远，距离50米 – 7000米，不方便铺设信号电缆。采用433M无线传输方案，可以在监控室控制设备开启和关闭，同时可以将设备的运行状态、故障状态等信息回传到监控室。
这种模式表示1对1双向IO映射。必须用两个控制器成对使用。当任意一方X1-X8输入有变化时，会立即发送数据包给对方，同时接收方会将自身的状态应答给发送方。发送方只有接收到对方应答后才认为成功，否则会不断地重发。

如果8路IO口数量不够，可以通过485扩充IO口数量。



一对一映射模式扩充IO口



我们举个一个需要24路IO口的实例。需要2个带无线功能的控制器和4个RS485控制器（不带控制器）。24路IO双向映射只占用一个通信信道。

每个无线控制器通过RS485总线外扩两个RS485控制器。无线控制器会自动扫描485总线，实时读取和更改RS485控制器的状态。

组网拓扑图如下：








一对多双向映射模式






典型适用场合：

中心机房和多个设备机房距离很远，距离50米 – 7000米，不方便铺设信号电缆。采用433M无线传输方案，可以在监控室控制设备开启和关闭，同时可以将设备的运行状态、故障状态等信息回传到监控室。

使用一对多模式，只用占用一个信道，系统成本低一些，因为有几个控制器无需无线功能。缺点是响应速度会慢一些。适合低速IO信号的场合。慢的原因是是因为中心机房的无线主机需要轮流查询每个设备机房的无线从机状态，从机个数越多则IO响应速度越慢。

在这种应用场合，也可以使用一对一模式，每个设备机房会占用一个信道（信道资源有限），优点是IO响应速度很快。


工作机制：

中心机房安装一个无线IO控制器和若干个不带无线的RS485 IO控制器。每个设备机房安装一个无线IO控制器。

中心机房的无线控制器作为无线主机，轮流查询和控制每个设备机房的无线控制器的IO状态。每个设备机房的无线控制器都有唯一的无线地址（从2开始编码，地址1是无线主机的）。整个系统中的所有无线控制器的无线参数都是一样的，占用一个信道，最多支持100个设备机房。无线从机数量越多，扫描一轮的周期越长。



PC机直接管理模式






典型适用场合：

中心机房的PC机软件直接控制和查询多个设备机房的状态。客户编写PC机应用程序，访问无线控制就像访问本地串口设备一样。串口协议是标准的MODBUS协议。



工作机制：

中心机房只需要安装一个USB-485转换器。每个设备机房安装一个无线控制器。设备机房的无线控制器作为无线从机，具备唯一的无线地址（1-244）。整个系统中，无线通信信道只需要占用一个。

PC软件作为主机，依次查询和控制每个设备机房的无线控制器状态。

armfly

PC机软件升级到V1.8.  解决XP下无法程序升级的问题。
RC608(V1.19)固件功能增加：
1、支持任意映射模式。控制器1的某个X通道可以映射到控制器2的某个Y通道，反之亦然。支持多点控制一个输出通道。
2、支持无线RS485网桥模式。
   - 可以将多个RS485子网通过433M无线连接在一起，组合为一个完整的无线RS485网络，同时控制器的IO也可以单独控制。
     整个网络中的每个设备（包括无线IO控制器和485总线上的其他仪表设备）必须具备唯一的从站地址码。
   - 可以双向转换无线和RS485信号，PLC或者计算机（加USB-485转换器）可以作为主机管理其他从站。

armfly

2016-09-30 发布新固件
RC608(V1.20)固件功能增加：
1、模式3 （0x100C = 2），增加一种应用场景：本地继电器Y状态反应通信状态
2、修正模式3 特殊应用（0x100C = 1）

armfly

2016-10-01 发布新固件
RC608(V1.21)固件功能增加：
1、模式3 ，增加心跳包，心跳周期由433M扫描间隙参数决定（10ms单位，推荐设置为1000， 即10秒） 。 大约20秒（由心跳周期和空中波特率决定）后如果通信中断（比如对方断电），则本地继电器复位到0
2、模式3 （映射方式=1）场景，如果对方断电，本地继电器直接由本地X控制

armfly

2016-10-22 发布新固件 V1.22

1、增加工作模式6， 1对1主从快速扫描模式。同步升级了PC软件。
2、工作模式6，绑定的一对控制器，必须一个做从机，一个做主机，通过100C控制参数设置
3、主机作为通信发起方，定时发送指令给从机，并接收从机应答，从而实现双向IO映射
4、当任意一方掉电后，对方的继电器会自动复位到关闭状态。
5、主机重发3次指令没有收到应答则复位本地继电器
6、从机在2次超时时间内没有收到主机的指令则复位本地继电器
7、模式6适合近距离通信（也就是通信很稳定的场合），因为万一有同频干扰可能导致继电器复位，下次通信成功后继电器又吸合，现象为继电器频繁动作。
8、模式3只有在通信成功后才会改变继电器状态，通信不成功则会保持状态。模式3的唯一缺陷是：对方掉电后，继电器仍然保持先前的状态。
9、模式3只有在输入变化和上电时会发射信号，因此平时不占用无线频段，对其他设备的干扰最小。而模式6会持续占用无线频段。

armfly

2017-02-24 发布新固件 V1.26   (对用说明书版本V1.3）
1. 增加小程序功能（实现一个车库的特殊应用）
2. 增加 0x5000-0x5003 寄存器（06H功能码可写)

armfly

2017-03-08 发布PC软件 V2.1
1. 解决固件升级时偶尔卡死问题
2. 调整界面风格
3. 增加串口数据打印

armfly

2017-05-31  V2.3
1. 支持新固件。自动识别设备的DI DO数量
2. 支持设备的新特性。 扩充RC612， RC616型号。

同时淘宝发布 12路 和 16路的无线IO模块。

哎呀哎呀

为什么软件下载不了？？？？？？？？

eric2013

哎呀哎呀:为什么软件下载不了？？？？？？？？ (2017-06-12 15:57)

可以下载，你那里的网络估计有问题，晚上回家后，家里的网络试试。

或者手机下载好，传给电脑。

armfly

2017-06-30 发布V2.5 PC软件
   升级固件到 V1.33。增加小程序功能：路口雷达报警系统应用（给北京客户定制）

armfly

2018-01-27 固件升级，PC软件升级
 增加DI滤波控制（0x1045，1046寄存器）
 增加计数器功能 （0x0008寄存器）
 增加触发保持功能（0x0001寄存器）
 增加工作模式7，RS485有线映射IO
 增加RC602、RC604接线说明

armfly

2018-03-21 固件升级到V2.03，PC软件升级到V2.7
1、增加工作模式8：IO中继模式。
   （1） 支持 A-B-C-D 接力传递IO状态，双向控制。中继个数最多14个。
  （2） 支持Y输出X状态。比如X1闭合时，对方的Y1继电器成功吸合，本机的Y1才吸合。
  （3） 支持心跳包，比如30秒无线中断，则释放Y继电器。

armfly

2018-07-21 升级IO模块固件和PC软件。 PC版本V3.0， 模块固件 V2.05
1. 增加RC632 RC644机型，32路DI+DO, 64路DI产品
2. 模块固件增加遥控器应用，模式9.  可以分组同步遥控
3. 增加模式8，中继模式。中间站点无需连写IO，只需供电即可。

armfly

2018-08-03 升级IO模块固件到V2.06. PC版本V3.1
1. 升级固件增加遥控器单控和双控模式

jackem

看着非常不错，支持一下！

armfly

2018-11-30 发布V3.4
1. IO模块固件升级到V2.12， 全系列均支持WiFi子型号

armfly

2019-02-25 发布V3.8
1.支持NB-IOT

armfly

2019-06-20   无线网桥模式支持中继功能
1.PC软件升级到4.3版本
2.模块的固件升级到V2.30

廷润

不错， 抛开电力专用的通信、辐射干扰，在高压配电环境可用吗？

ZXB

RS485应用看有些人接A B GND三线，有些只接A B两线。  实际应用时到底是接两线好还是接三线好呢？两个不共地模组接AB能可靠工作吗？

312456990

这个软件是基于啥开发的呀?C# ?

18963117051

armfly 发表于 2016-9-21 23:54
PC机软件升级到V1.8.  解决XP下无法程序升级的问题。
RC608(V1.19)固件功能增加：
1、支持任意映射模式。 ...

您好，我现在有个项目用的RS485网桥模式，遇到一个问题，就是主站无法读取从站数据，从站可以接收到主站发送的数据，请问是什么原因？

奮闘ing

您好，有没有modbusTCP的远程IO模块呢
