用了这么久液晶屏才发现刷屏速度好像不算很快。。。

飛饵

ILI9341，240x320分辨率。emwin的刷屏测试才600多万像素/s，有时能刷到710万，连1000万都没到，看网上有些能刷到770万的，这是F103FSMC的极限了吗？？LCD配置和GUI方面还有什么地方能优化的？？

FSMC时序应该是没问题的。

1. /*写时序配置*/

2.         writeTiming.FSMC_AddressSetupTime = 0; //ADDSET地址建立(保持)时间为0+1个HCLK，WR保持高电平的时间

3.         writeTiming.FSMC_AddressHoldTime = 0;  //A模式未使用到

4.         writeTiming.FSMC_DataSetupTime = 1; //DATAST数据建立(保持)时间为1+1个HCLK，WR保持低电平的时间

5.         writeTiming.FSMC_BusTurnAroundDuration = 0;

6.         writeTiming.FSMC_CLKDivision = 0;  //时钟不分割

7.         writeTiming.FSMC_DataLatency = 0;

8.         writeTiming.FSMC_AccessMode = FSMC_AccessMode_A;//访问模式，使用模式A

复制代码

eric2013

这个你可以简单换算下的，比如你的FSMC片选CS的速度是10MHz

一次片选就是一个像素点的刷新，你当前的CS速度基本就是6MHz左右，你示波器看看是不是。

飛饵

eric2013 发表于 2018-9-14 15:48
这个你可以简单换算下的，比如你的FSMC片选CS的速度是10MHz

一次片选就是一个像素点的刷新，你当前的CS ...

手上没示波器额。那最快能达到多少？

eric2013

飛饵 发表于 2018-9-14 15:52
手上没示波器额。那最快能达到多少？

这速度可以了，F1就是这个速度。

飛饵

eric2013 发表于 2018-9-14 15:59
这速度可以了，F1就是这个速度。

那就是说FSMC已经最优化了，emwin方面还能优化吗，我好像没优化过emwin底层

eric2013

飛饵 发表于 2018-9-14 16:04
那就是说FSMC已经最优化了，emwin方面还能优化吗，我好像没优化过emwin底层

这个数值的大小受到emWin底层的矩形填充接口函数影响，你可以优化下。

详情看我们的老版emWin教程移植章节就行：
https://forum.anfulai.cn/forum.p ... &extra=page%3D1

飛饵

eric2013 发表于 2018-9-15 02:11
这个数值的大小受到emWin底层的矩形填充接口函数影响，你可以优化下。

详情看我们的老版emWin教程移植 ...

有个问题，那个GUIDRV_Template.c干嘛用的？9341驱动能通过这个优化吗？？教程是RA8875的

eric2013

飛饵 发表于 2018-9-15 23:46
有个问题，那个GUIDRV_Template.c干嘛用的？9341驱动能通过这个优化吗？？教程是RA8875的

没问题，你可以论坛置顶帖V4网盘下载一个emWin的例子，已经支持ili9488，这个跟9341基本一样。

也是看文件GUIDRV_Template.c

这个文件是通用的驱动方式，所有显示屏都可以用这个文件驱动。

飛饵

eric2013 发表于 2018-9-16 00:06
没问题，你可以论坛置顶帖V4网盘下载一个emWin的例子，已经支持ili9488，这个跟9341基本一样。

也是看 ...

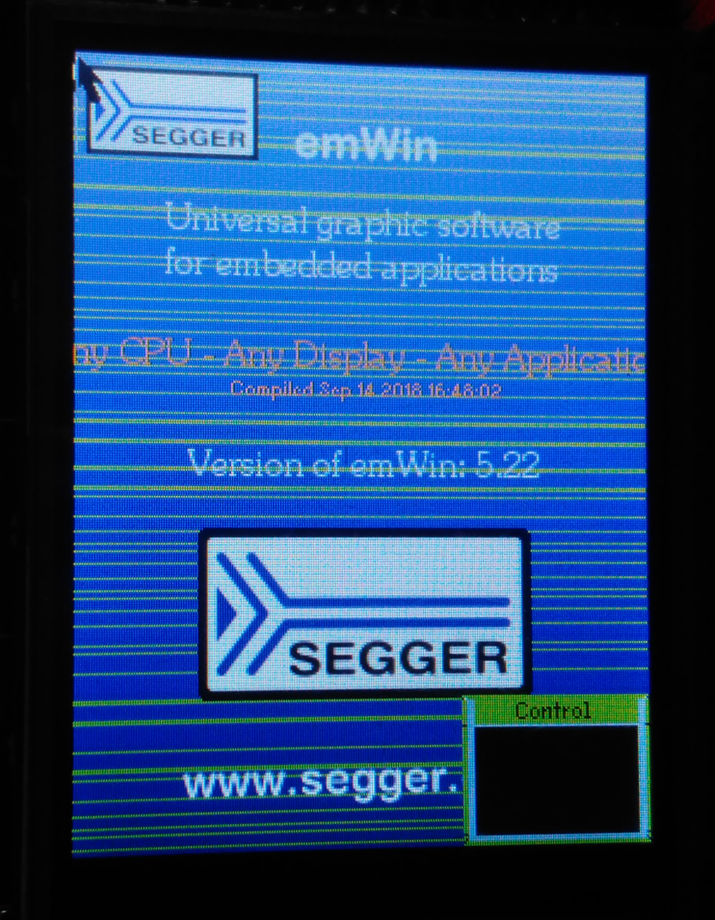

用通用模版移植能显示了，但花屏。刷矩形的测试好像没问题。还有怎么设置屏幕方向，照着教程用的宏定义没用。最后速度能达到741.3万，确实提高了。

LCDConf.rar (9.95 KB, 下载次数: 17)

2018-9-16 17:34 上传

点击文件名下载附件

eric2013

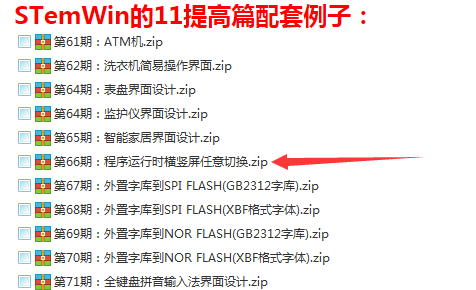

下载V4开发板的这个例子：
https://forum.anfulai.cn/forum.ph ... 1814&extra=page%3D1

飛饵

eric2013 发表于 2018-9-17 00:38
下载V4开发板的这个例子：
https://forum.anfulai.cn/forum.ph ... 1814&extra=page%3D1

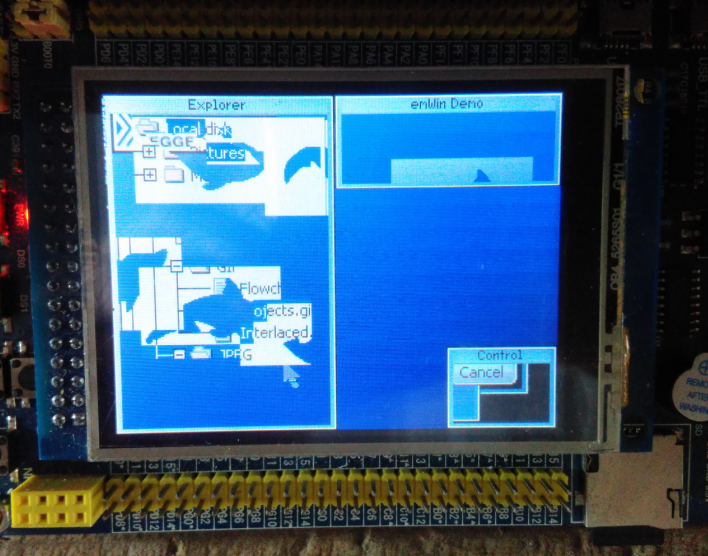

额，屏幕方向先不急。目前已经把横线花屏解决了。还剩16bpp那里不懂怎么改，窗口和光标都异常

eric2013

飛饵 发表于 2018-9-17 01:27
额，屏幕方向先不急。目前已经把横线花屏解决了。还剩16bpp那里不懂怎么改，窗口和光标都异常

你把你当前写的贴出来，我看下，或者直接参考我们的修改就行。9488跟9341基本通用

飛饵

eric2013 发表于 2018-9-17 01:29
你把你当前写的贴出来，我看下，或者直接参考我们的修改就行。9488跟9341基本通用

代码打包上传了 GUIDRV.rar (9.35 KB, 下载次数: 20)

2018-9-17 13:18 上传

点击文件名下载附件

eric2013

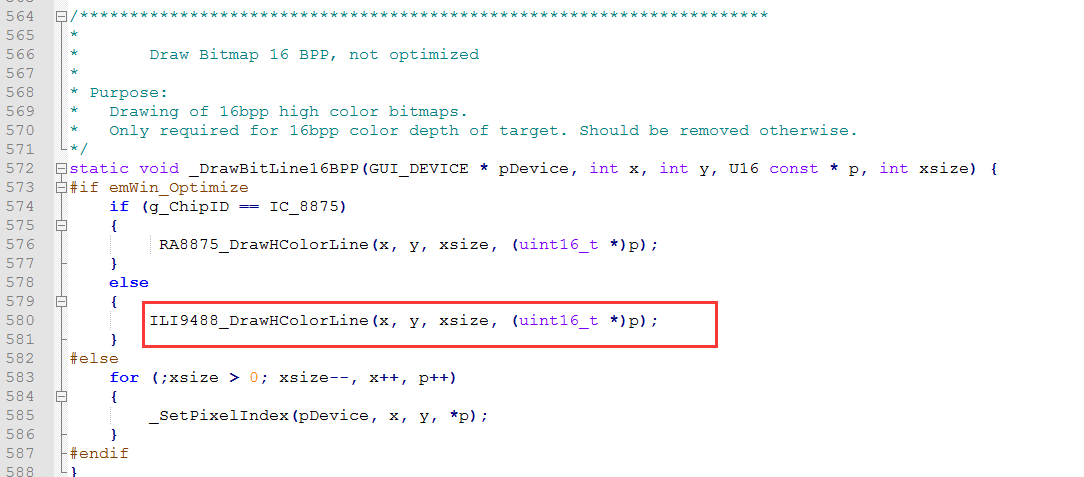

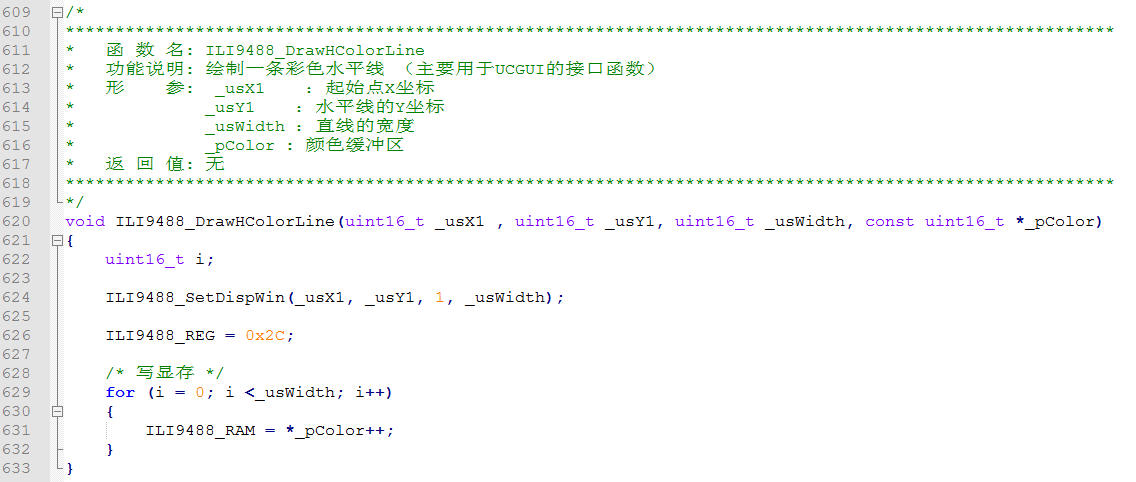

你的LCD_WR_DAT_def怎么写的。

你的这里：


我的：

飛饵

eric2013 发表于 2018-9-17 15:39
你的LCD_WR_DAT_def怎么写的。

你的这里：

就一宏定义，
#define LCD_DAT (*(__IO u16 *)(0x6C000800))
#define LCD_WR_DAT_def(dat) LCD_DAT = dat

eric2013

飛饵 发表于 2018-9-17 16:30
就一宏定义，
#define LCD_DAT (*(__IO u16 *)(0x6C000800))
#define LCD_WR_DAT_def(dat) LCD_DAT = d ...

那没问题了。现在应该是别的地方有问题。

有个LCDConf.C文件，你的是怎么配置的。

飛饵

eric2013 发表于 2018-9-17 19:33
那没问题了。现在应该是别的地方有问题。

有个LCDConf.C文件，你的是怎么配置的。

额，之前压缩包里传错LCDConf.C了。。。。。是这个 LCDConf.c (8.42 KB, 下载次数: 22)

2018-9-17 19:59 上传

点击文件名下载附件

eric2013

飛饵

eric2013 发表于 2018-9-18 02:20

感觉和这没关系啊，不管横屏竖屏都有异常。如果16BPP那里不优化就完全正常了

eric2013

飛饵 发表于 2018-9-18 12:25
感觉和这没关系啊，不管横屏竖屏都有异常。如果16BPP那里不优化就完全正常了

那个地方当然有关系了，那个是设置有效显示区的。

你这个的话，裸机测试调用16bpp里面的代码，绘制几行颜色彩带，看看是否正常，注意裸机直接调用这个API。

飛饵

eric2013 发表于 2018-9-18 12:35
那个地方当然有关系了，那个是设置有效显示区的。

你这个的话，裸机测试调用16bpp里面的代码，绘制几 ...

已经解决了。犯了低级错误，LCD_WR_ADDR();写错参数了，你例程里是传的参数是起始地址和宽高，我的这个参数是传起始地址和结束地址的。

eric2013

飛饵 发表于 2018-9-18 13:31
已经解决了。犯了低级错误，LCD_WR_ADDR();写错参数了，你例程里是传的参数是起始地址和宽高，我的这个参 ...
