我们知道STM32F4当中有个CCM内存，如图所示，这个内存是挂在D总线上直接和内核相连，因此除了内核之外谁都不能访问，那么我们怎么将其利用起来呢？网上这个资料还真的很少，今天我就给大家分享一下，献给那些还不知道的人，如有错漏，还请指正。

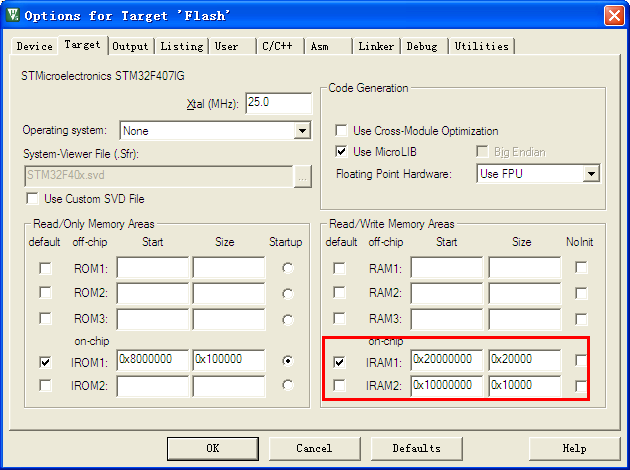

首先，我们可以使用Keil的设置选项，将IRAM2打勾，让编译器选择什么时候使用这个内存。显然，我们还可以将这两个地址修改一下，将IRAM1改为0x10000000，这样，编译器就会优先分配CCM内存。
我们来看看结果，在MAP文件中，表明确实使用了这段内存，但是因为我们使用的内存较少， 还没有用到CCM。
这种自动分配的方式有什么问题呢？这段内存是内核专有的，除了内核任何其它总线都不能访问，这就意味着，一旦编译器将数据分配到CCM中，而同时使用了DMA访问，显然会出问题。
于是我们就想到了自己分配这段内存，__attribute__((at(address)))这个语句就是专门干这事的，然后我们可以这么做：
[li]int vat[10] __attribute__((at(0x10000000))) = {1,2,3,4,5,6,7,8,9,10};[/li] 复制代码
再次编译以后，发现确实如我们所愿，我们将一段数据放在在了CCM内存中：
[li] Execution Region RW_IRAM2 (Base: 0x10000000, Size: 0x00000028, Max: 0x00010000, ABSOLUTE)
[/li][li]
[/li][li] Base Addr Size Type Attr Idx E Section Name Object
[/li][li]
[/li][li] 0x10000000 0x00000028 Data RW 7 .ARM.__AT_0x10000000 main.o
[/li][li][/li] 复制代码
太好了，那么我们能不能将FreeRTOS的数据放进CCM中呢？将FreeRTOS要使用的内存全部移到CCM中，使其成为专有内存，显然会提高FreeRTOS的运行速度。
那么怎么放？首先我们想到了heap4.c这个文件当中有这么一段：
[li]/* Allocate the memory for the heap. */
[/li][li]#if( configAPPLICATION_ALLOCATED_HEAP == 1 )
[/li][li] /* The application writer has already defined the array used for the RTOS
[/li][li] heap - probably so it can be placed in a special segment or address. */
[/li][li] extern uint8_t ucHeap[ configTOTAL_HEAP_SIZE ];
[/li][li]#else
[/li][li] static uint8_t ucHeap[ configTOTAL_HEAP_SIZE ];
[/li][li]#endif /* configAPPLICATION_ALLOCATED_HEAP */[/li] 复制代码
这是FreeRTOS中堆内存的分配，我们可以加入__attribute__将其放进CCM中，这样做没有问题，但是去修改FreeRTOS的源代码显然不是明智之举。事到如今，我们只能自己定义链接器的储存器映射了。
修改Keil的Linker选项，我们把Use Memory Layout from Targer Dialog的钩去掉。
然后在Objects的目录中找到一个后缀为sct的文件，打开之后如图所示：

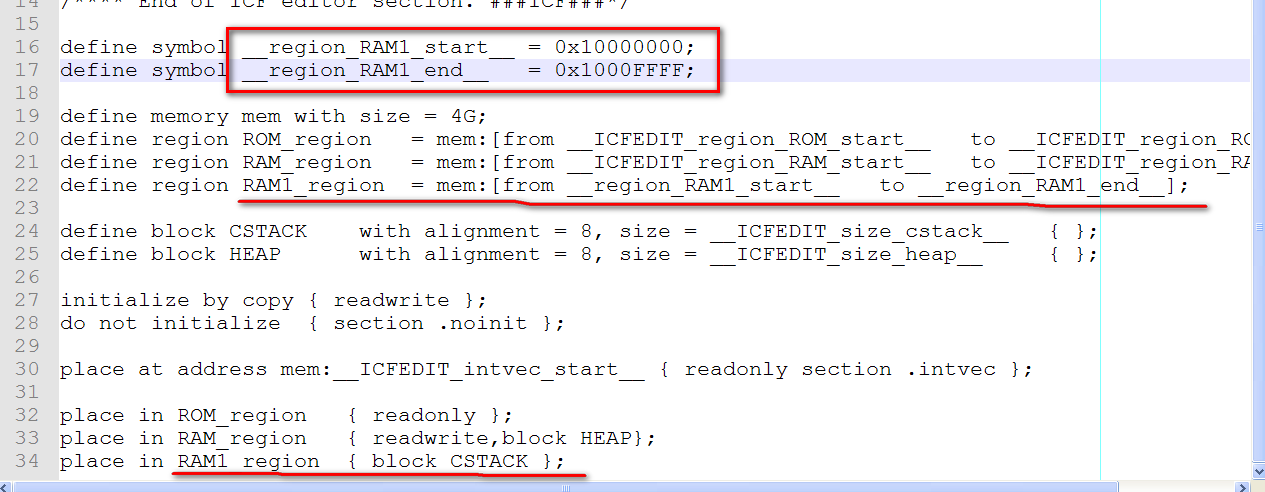

由于我们只需要将RTOS的数据放入CCM中，于是我们可以这样修改，CCM_IRAM的名字是我自己取的，你可以改成任何你喜欢的，比如什么LOVEYOU之类的：
然后在链接器中选择我们自己的文件：
现在，映像文件变成了这样：
是不是很简单呢？系统堆栈仍然在主内存中，而FreeRTOS的堆内存已经移到了CCM中，由于互不影响，这里我分配了50K的空间专门给FreeRTOS使用。我们甚至还可以配置MPU将这段内存配置为特权级，避免一般任务修改等等，怎么使用，那就是你的事了。
