楼主 |
发表于 2017-7-1 15:42:36
|
显示全部楼层
回 eric2013 的帖子
无论如何就是ping不通 ,实在没招了 ,我把修改后的代码发给您看看。希望得到指教。
http://pan.baidu.com/s/1o8kaAl8
void ETH_GPIO_Config_MII(void) /* armfly : ¸üÃû±¸·Y */
{
GPIO_InitTypeDef GPIO_InitStructure;
/* Enable GPIOs clocks */
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA | RCC_AHB1Periph_GPIOB |
RCC_AHB1Periph_GPIOC | RCC_AHB1Periph_GPIOF |
RCC_AHB1Periph_GPIOG , ENABLE);
/* Enable SYSCFG clock */
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);
/* Configure MCO (PA8) *///ê1óÃía2¿ê±Öó2»óÃÅäÖÃ
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_25MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL ;
GPIO_Init(GPIOA, &GPIO_InitStructure);
/* MII/RMII Media interface selection --------------------------------------*/
//#ifdef MII_MODE /* Mode MII with STM324xx-EVAL */
//#ifdef PHY_CLOCK_MCO
/* Output HSE clock (25MHz) on MCO pin (PA8) to clock the PHY */
// RCC_MCO1Config(RCC_MCO1Source_HSE, RCC_MCO1Div_1);
// #endif /* PHY_CLOCK_MCO */
SYSCFG_ETH_MediaInterfaceConfig(SYSCFG_ETH_MediaInterface_MII);
//#elif defined RMII_MODE /* Mode RMII with STM324xx-EVAL */
//SYSCFG_ETH_MediaInterfaceConfig(SYSCFG_ETH_MediaInterface_RMII);
//#endif

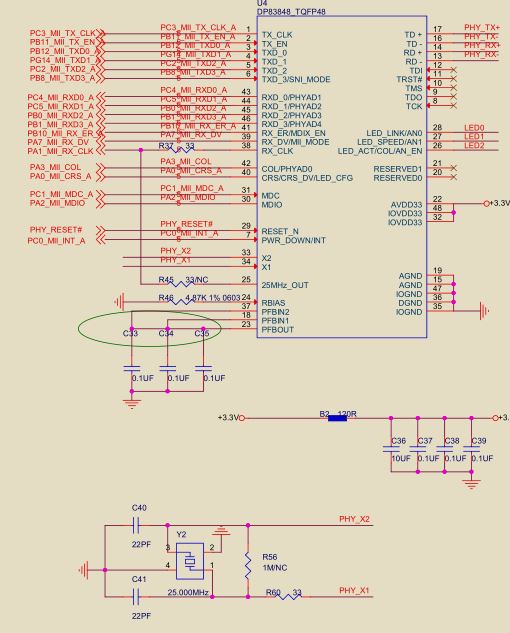

/* Ethernet pins configuration ************************************************/
/*
//ETH_PPS_OUT ----------------------> PB5
/ETH_MII_CRS ----------------------> PA0
ETH_MII_RX_CLK/ETH_RMII_REF_CLK---> PA1
ETH_MDIO -------------------------> PA2
/ETH_MII_COL ----------------------> PA3
ETH_MII_RX_DV/ETH_RMII_CRS_DV ----> PA7
ETH_MII_RXD2 ---------------------> PB0
ETH_MII_RXD3 ---------------------> PB1
ETH_MII_TXD3 ---------------------> PB8
/ETH_MII_RX_ER --------------------> PB10
/ETH_MII_TX_EN/ETH_RMII_TX_EN -----> PB11
/ETH_MII_TXD0/ETH_RMII_TXD0 -------> PB12
ETH_MII_INT-----------------------> C0
ETH_MDC --------------------------> PC1
ETH_MII_TXD2 ---------------------> PC2
ETH_MII_TX_CLK -------------------> PC3
ETH_MII_RXD0/ETH_RMII_RXD0 -------> PC4
ETH_MII_RXD1/ETH_RMII_RXD1 -------> PC5
ETH_MII_TXD1/ETH_RMII_TXD1 -------> PG14
*/
/* Configure PA1, PA2 and PA7 */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2| GPIO_Pin_3| GPIO_Pin_7;
GPIO_Init(GPIOA, &GPIO_InitStructure);
GPIO_PinAFConfig(GPIOA, GPIO_PinSource0, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOA, GPIO_PinSource1, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOA, GPIO_PinSource2, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOA, GPIO_PinSource3, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOA, GPIO_PinSource7, GPIO_AF_ETH);
/* Configure PB5 and PB8 */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1|GPIO_Pin_8|GPIO_Pin_10|GPIO_Pin_11|GPIO_Pin_12;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_PinAFConfig(GPIOB, GPIO_PinSource0, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOB, GPIO_PinSource1, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOB, GPIO_PinSource8, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOB, GPIO_PinSource10, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOB, GPIO_PinSource11, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOB, GPIO_PinSource12, GPIO_AF_ETH);
/* Configure PC1, PC2, PC3, PC4 and PC5 */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5;
GPIO_Init(GPIOC, &GPIO_InitStructure);
GPIO_PinAFConfig(GPIOC, GPIO_PinSource0, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOC, GPIO_PinSource1, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOC, GPIO_PinSource2, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOC, GPIO_PinSource3, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOC, GPIO_PinSource4, GPIO_AF_ETH);
GPIO_PinAFConfig(GPIOC, GPIO_PinSource5, GPIO_AF_ETH);
/* Configure PG11, PG14 and PG13 */
//GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3| GPIO_Pin_4| GPIO_Pin_5;
//PF15
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15;
GPIO_Init(GPIOF, &GPIO_InitStructure);
GPIO_PinAFConfig(GPIOF, GPIO_PinSource15, GPIO_AF_ETH);
//PG14
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;
GPIO_Init(GPIOG, &GPIO_InitStructure);
GPIO_PinAFConfig(GPIOG, GPIO_PinSource14, GPIO_AF_ETH); |
|
