RA8875,4.3TFT显示屏问题

paulhe · 发表于 2017-4-20 17:18:11

用RA8875设计里块4.3的显示板，调了几天了，屏幕都还没点亮。有这方面经验的可否指导下！！帮我看看原理图有没有问题！！！不胜感激！！！读RA8875寄存器，怎么输出还是读的那个寄存器

eric2013 · 发表于 2017-4-21 00:24:06

优先测试读取ID，保证ID能够正确读取了，才能保证你的总线配置是没问题的、

paulhe · 发表于 2017-4-21 14:24:27

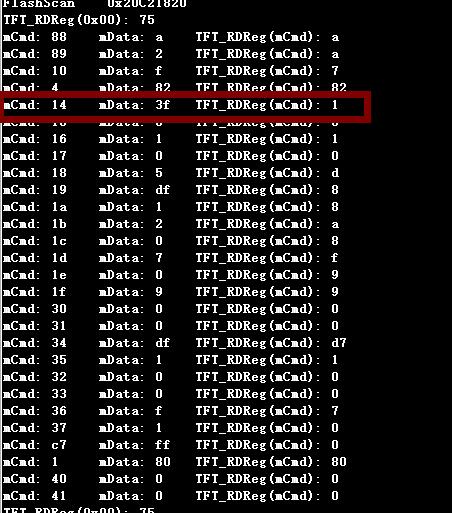

ID是读0x00？另外问下不管往0x14 写入何值，读出来的怎么都是1 QQ截图20170421142649.jpg

eric2013 · 发表于 2017-4-22 10:04:20

首先要保证你的ID读取正确，ID不正确的话，说明你的硬件设计或者总线配置有问题。

paulhe · 发表于 2017-4-22 12:30:51

eric2013:首先要保证你的ID读取正确，ID不正确的话，说明你的硬件设计或者总线配置有问题。 (2017-04-22 10:04)

ID可以读出，就是发现有些寄存器写入与读出的不太对。比如0x14,写入是0X3b,读出的却是1！！！

eric2013 · 发表于 2017-4-23 11:08:17

paulhe:ID可以读出，就是发现有些寄存器写入与读出的不太对。比如0x14,写入是0X3b,读出的却是1！！！

 (2017-04-22 12:30)

读取功能尝试读2-3次，然后看最后一次是否正确。

paulhe · 发表于 2017-4-24 09:15:34

eric2013:读取功能尝试读2-3次，然后看最后一次是否正确。 (2017-04-23 11:08)

读取多次还是一直是1！！

eric2013 · 发表于 2017-4-24 09:19:08

paulhe:读取多次还是一直是1！！ (2017-04-24 09:15)

之前忘了问了，ID可以读出来了，但是读取的正确吗？如果读取的争取，后续的读写操作应该不会有问题的。

paulhe · 发表于 2017-4-24 09:45:12

eric2013:之前忘了问了，ID可以读出来了，但是读取的正确吗？如果读取的争取，后续的读写操作应该不会有问题的。 (2017-04-24 09:19)

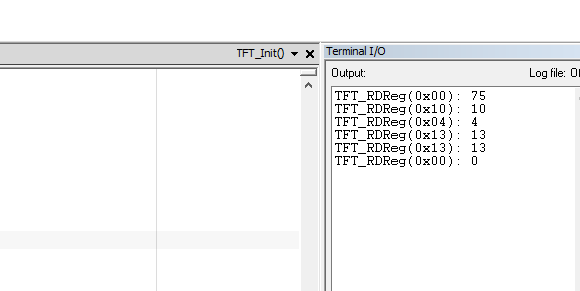

每次都可以读出是0x75；另外问下IICA0,IICA1这两个引脚怎么接？看了网上的资料，有的接GND，又有接VCC的！！！

paulhe · 发表于 2017-4-24 10:42:25

eric2013:之前忘了问了，ID可以读出来了，但是读取的正确吗？如果读取的争取，后续的读写操作应该不会有问题的。 (2017-04-24 09:19)

问下，正常情况下，RA8875的PCLK引脚输出频率是多少的？？

eric2013 · 发表于 2017-4-24 10:51:52

paulhe:问下，正常情况下，RA8875的PCLK引脚输出频率是多少的？？ (2017-04-24 10:42)

下载我们V5出厂程序，BSP驱动包里面有个LCD_RA8875.C文件，时钟的配置输出，上面有注释。

paulhe · 发表于 2017-4-24 11:36:16

eric2013:下载我们V5出厂程序，BSP驱动包里面有个LCD_RA8875.C文件，时钟的配置输出，上面有注释。 (2017-04-24 10:51)

按照TFT_WRReg(0x88, 10);TFT_WRReg(0x89, 0x02);RA8875_WriteReg(0x04, 0x80);输出PCLK的频率只有25MHz！！！

eric2013 · 发表于 2017-4-24 11:46:23

paulhe:按照TFT_WRReg(0x88, 10);TFT_WRReg(0x89, 0x02);RA8875_WriteReg(0x04, 0x80);输出PCLK的频率只有25MHz！！！ (2017-04-24 11:36)

这个帖子的问题就帮你这多吧，剩下自己搞搞吧。

paulhe · 发表于 2017-4-24 15:45:01

eric2013:这个帖子的问题就帮你这多吧，剩下自己搞搞吧。 (2017-04-24 11:46)

找到问题了！！是复位电路问题！另外手册上说设置PLL后还要软件上复位是之生效
