【STM32F429/F439新功能学习】LCD-TFT控制器(感觉手册上面有一处笔误)

eric2013

1.  LCD-TFT控制器的主要特性
• 24-bit RGB Parallel Pixel Output; 8 bits-per-pixel (RGB888)
• 2 display layers with dedicated FIFO (64x32-bit)
• Color Look-Up Table (CLUT) up to 256 color (256x24-bit) per layer
• Supports up to SVGA (800x600) resolution
• Programmable timings for different display panels
• Programmable Background color
• Programmable polarity for HSync, VSync and Data Enable
• Up to 8 Input color formats selectable per layer
–ARGB8888
– RGB888
– RGB565
–ARGB1555
–ARGB4444
– L8 (8-bit Luminance or CLUT)
– AL44 (4-bit alpha + 4-bit luminance)
– AL88 (8-bit alpha + 8-bit luminance)
• Pseudo-random dithering output for low bits per channel
– Dither width 2-bits for Red, Green, Blue
• Flexible blending between two layers using alpha value (per pixel or constant)
• Color Keying (transparency color)
• Programmable Window position and size
• Supports thin film transistor (TFT) color displays
• AHB master interface with burst of 16 words
• Up to 4 programmable interrupt events

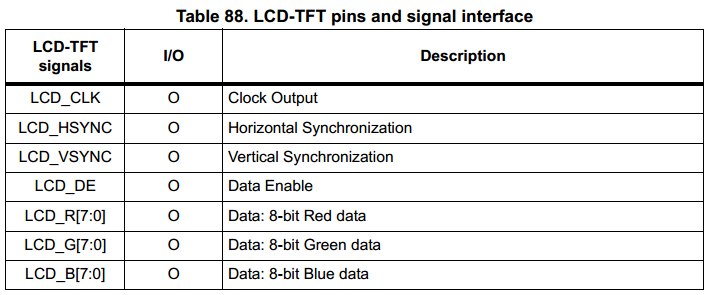

2. LCD控制器的引脚和信号接口

这里有一个功能要着重的说一下：
Pseudo-random dithering output for low bits per channel
– Dither width 2-bits for Red, Green, Blue
这个是什么意思呢，意思就是说：比如你要用这个24位的数据接口来接18位的显示屏来如何的连接呢，

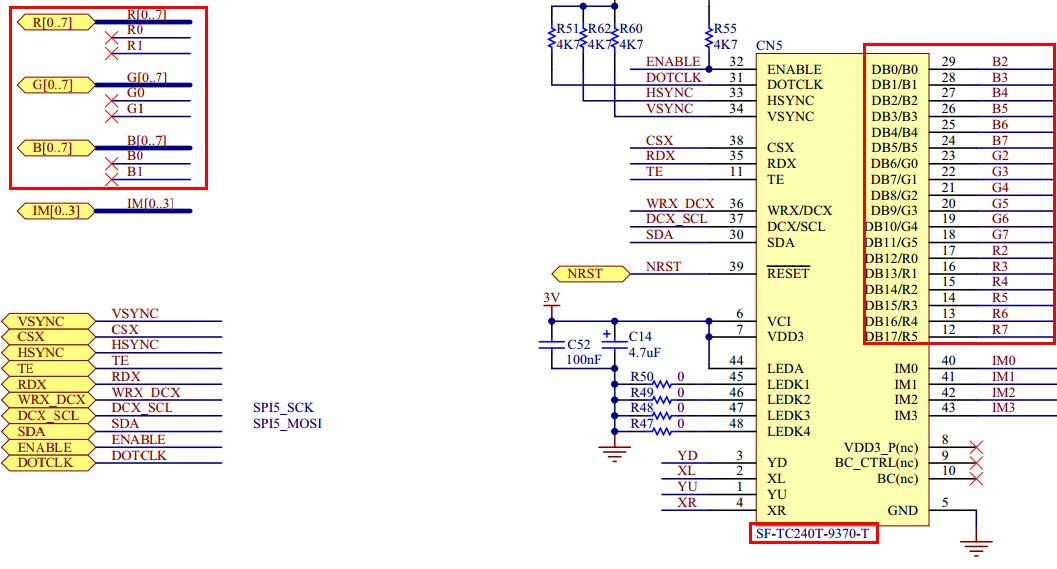

就是用显示屏的R[5;0], G[5:0], B[5:0]接LCD控制器的R[7;2], G[7:2], B[7:2]。官方的F429探索套件用的
ili9341就是这个接法。

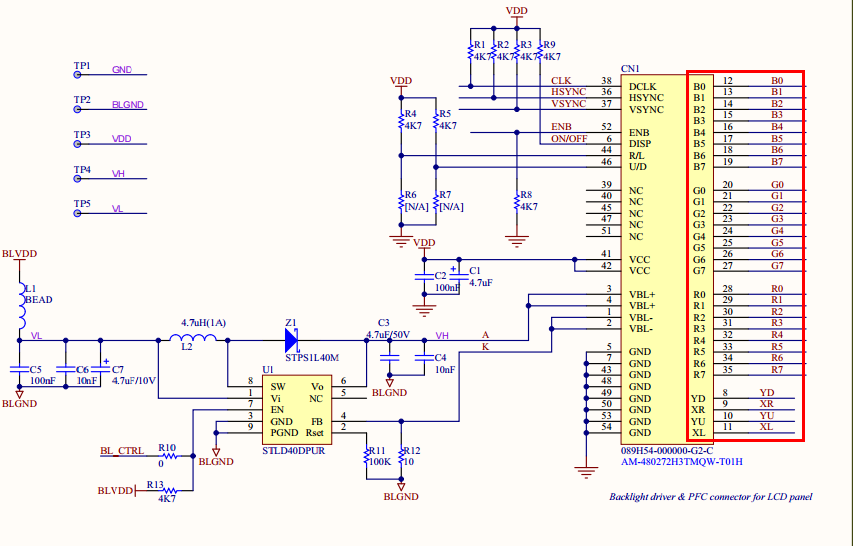

F429的综合评估板的接法


3.  LCD控制器的编程

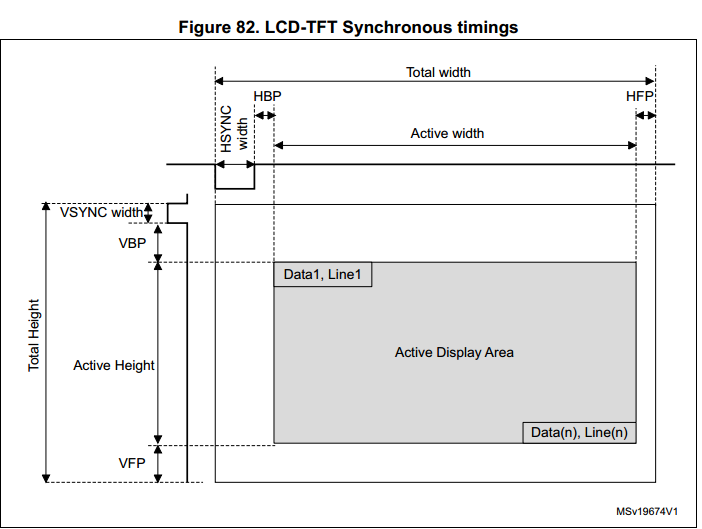

看下面的这个图就一目了然了，和FSMC一样，信号的建立，保持等时间都是可编程的，下图只要标
着字母的都是可编程的。

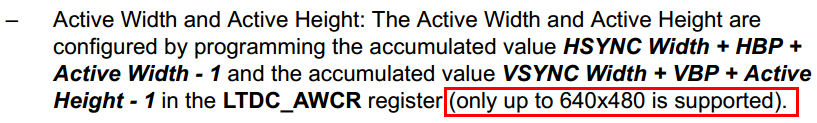

不过手册里面有一句话很是让我很郁闷，上面说激活的高度和宽度只能达到640*480，什么意思？
难道说支持的800*480双图层是假的，感觉是笔误还是真的是这个样子，或者是我理解错了。

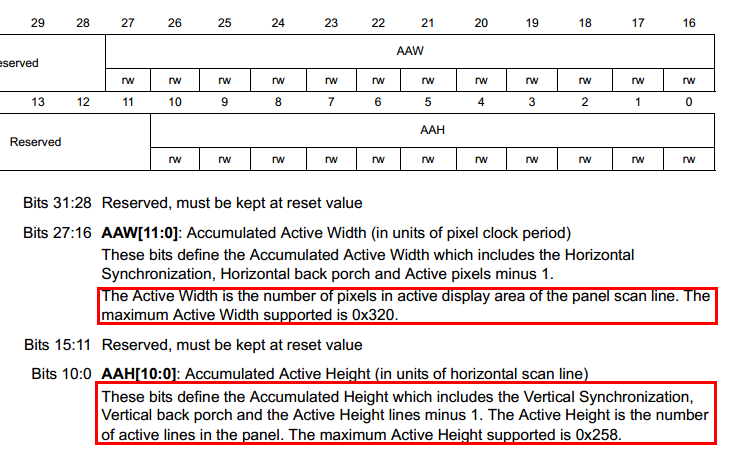

但是看了看相应的寄存器是这么叙述的，最大可以支持800*480，感觉是上面说的那个是笔误

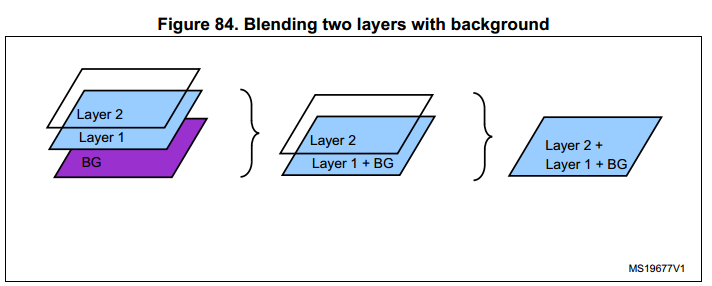

4. 图层混合
   这个比较的简单，就是第一层先和背景混合，然后得到的结果和第二层混合


总结：总体上来说，使用起来应该是比较的简单的，只需配置一下时序就好，反过来说也是最麻烦的地方。

lavion

赶快这这个芯片的开发板吧。相当期待呀

li3p

请教一下，439的TFT-LCD控制器，跟ili9341是什么关系？

eric2013

li3p:请教一下，439的TFT-LCD控制器，跟ili9341是什么关系？ (2013-11-15 13:30)

没有关系的，只是ili9341支持RGB接口的通讯方式

northtiger

[s:142] [s:142] [s:142]

80732921

[s:151]

小屁孩彡

[s:144] [s:144] 感觉配置时序都找不到在哪里啊。。官方程序
  /* Timing configuration */
  /* Configure horizontal synchronization width */
  LTDC_InitStruct.LTDC_HorizontalSync = 9;
  /* Configure vertical synchronization height */
  LTDC_InitStruct.LTDC_VerticalSync = 1;
  /* Configure accumulated horizontal back porch */
  LTDC_InitStruct.LTDC_AccumulatedHBP = 29;
  /* Configure accumulated vertical back porch */
  LTDC_InitStruct.LTDC_AccumulatedVBP = 3;
  /* Configure accumulated active width */
  LTDC_InitStruct.LTDC_AccumulatedActiveW = 269;
  /* Configure accumulated active height */
  LTDC_InitStruct.LTDC_AccumulatedActiveH = 323;
  /* Configure total width */
  LTDC_InitStruct.LTDC_TotalWidth = 279;
  /* Configure total height */
  LTDC_InitStruct.LTDC_TotalHeigh = 327;
这里应该就是时序了吗？数据好奇怪啊，有人指点一下吗？

eric2013

小屁孩彡:[s:144] [s:144] 感觉配置时序都找不到在哪里啊。。官方程序
  /* Timing configuration */
  /* Configure horizontal synchronization width */
  LTDC_InitStruct.LTDC_HorizontalSync = 9;
  /* Configure  .. (2014-09-10 19:18)

可以看下我的这个教程：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=1958

fuluoce

数据手册这里应该是笔误    640*480 应该写成800*600
我用429I的驱动800*600的7inch屏都没问题
还有人驱动过1024*600的分辨率 也是可以的
超点屏也可以

现在我在移植EMwin5.22到STM32F429I的板子上

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_CRC, ENABLE);   //这句话不加  程序会卡死在  GUI_Init(); 这里都进不去 不知道为啥 加上这语句就是可以的
  GUI_Init();
  WM_SetCreateFlags(WM_CF_MEMDEV);

  GUI_Clear();
  GUI_SetFont(&GUI_Font20_1);
  GUI_DispStringAt("Hello world!", 0, 0);
现在加上之后运行Demo的时候  有时候会花屏  字符和图片都是可以正常显示的
请问楼主 这是怎么回事啊 ?

不加 RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_CRC, ENABLE); 语句
在  GUI_Init(); 加上LCD的语句 LCD是可以正常显示的  就是不能驱动GUI

eric2013

fuluoce:数据手册这里应该是笔误    640*480 应该写成800*600
我用429I的驱动800*600的7inch屏都没问题
还有人驱动过1024*600的分辨率 也是可以的
超点屏也可以

....... (2015-01-06 18:35)

这句话一定要加上 RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_CRC, ENABLE);   加在 GUI_Init();之前。因为ST的库做了保护，不加这个就会死机。

花屏是运行特定的demo界面时花屏？还是随机的。

shushanyao

楼主，我用STM32F439驱动800*480的液晶，现在X方向少一个像素，真是郁闷啊，

shushanyao

fuluoce:数据手册这里应该是笔误    640*480 应该写成800*600
我用429I的驱动800*600的7inch屏都没问题
还有人驱动过1024*600的分辨率 也是可以的
超点屏也可以

....... (2015-01-06 18:35)

你好，我用F439驱动800*480的液晶，x方向少了一个像素，请求指点啊

eric2013

shushanyao:楼主，我用STM32F439驱动800*480的液晶，现在X方向少一个像素，真是郁闷啊， (2015-01-27 11:46)

应该是LCD配置的地方你没有配置好，可以看下我以前做的一个说明：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=1958

这个还是2013年做，具体都不记得了额，你可以参考下。前面几页有说明

feiante

这个LCD-TFT控制器手册在哪下载呢

eric2013

feiante:这个LCD-TFT控制器手册在哪下载呢
 (2015-01-29 16:22)

下载官方的参考手册就行：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=3689

lifeng5478

RGB888的屏咋弄。。。。
