HP/安捷伦 34420A 七位半纳伏表/微欧表原理图

eric2013

34420A_Schematics.pdf (11.92 MB)

https://github.com/JaredCabot/hp-34420a-manuals/tree/main

GitHub：https://github.com/JaredCabot/hp-34420a-manuals

现在Keysight是德科技最新的34420A纳伏表/微欧售价7万多RMB。

HP 34420A 是 1994 年推出的 7½ 位双通道纳伏表与微欧表。官方手册历经 HP、Agilent、Keysight 多个版本，后续版本不断删减，技术规范、规范应用说明与电阻测量快速入门在第二版之后被移除，维修内容另册发行。该仓库把五个版本合并为一份完整用户手册，并补入从未并入任何版本的 SPRT 手册更新。

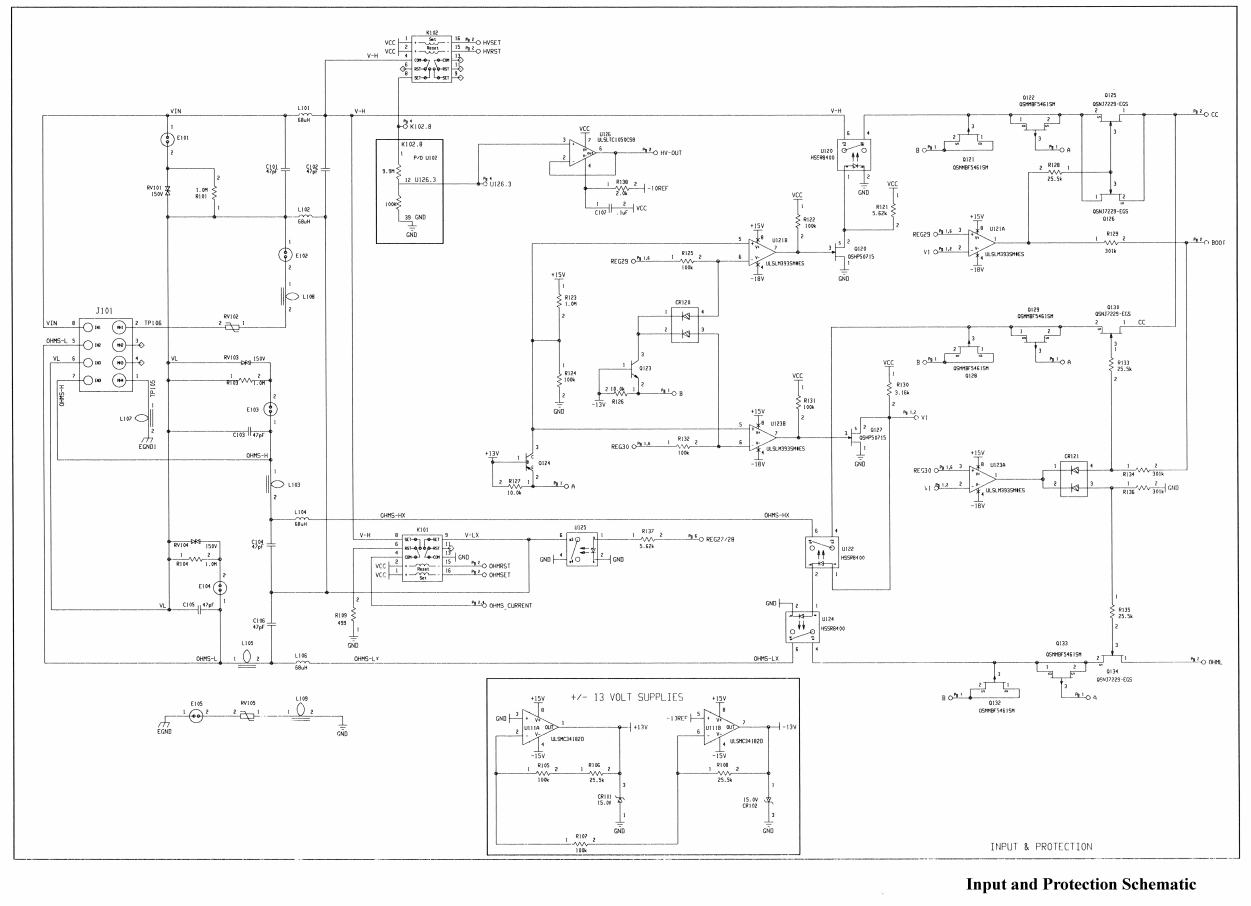

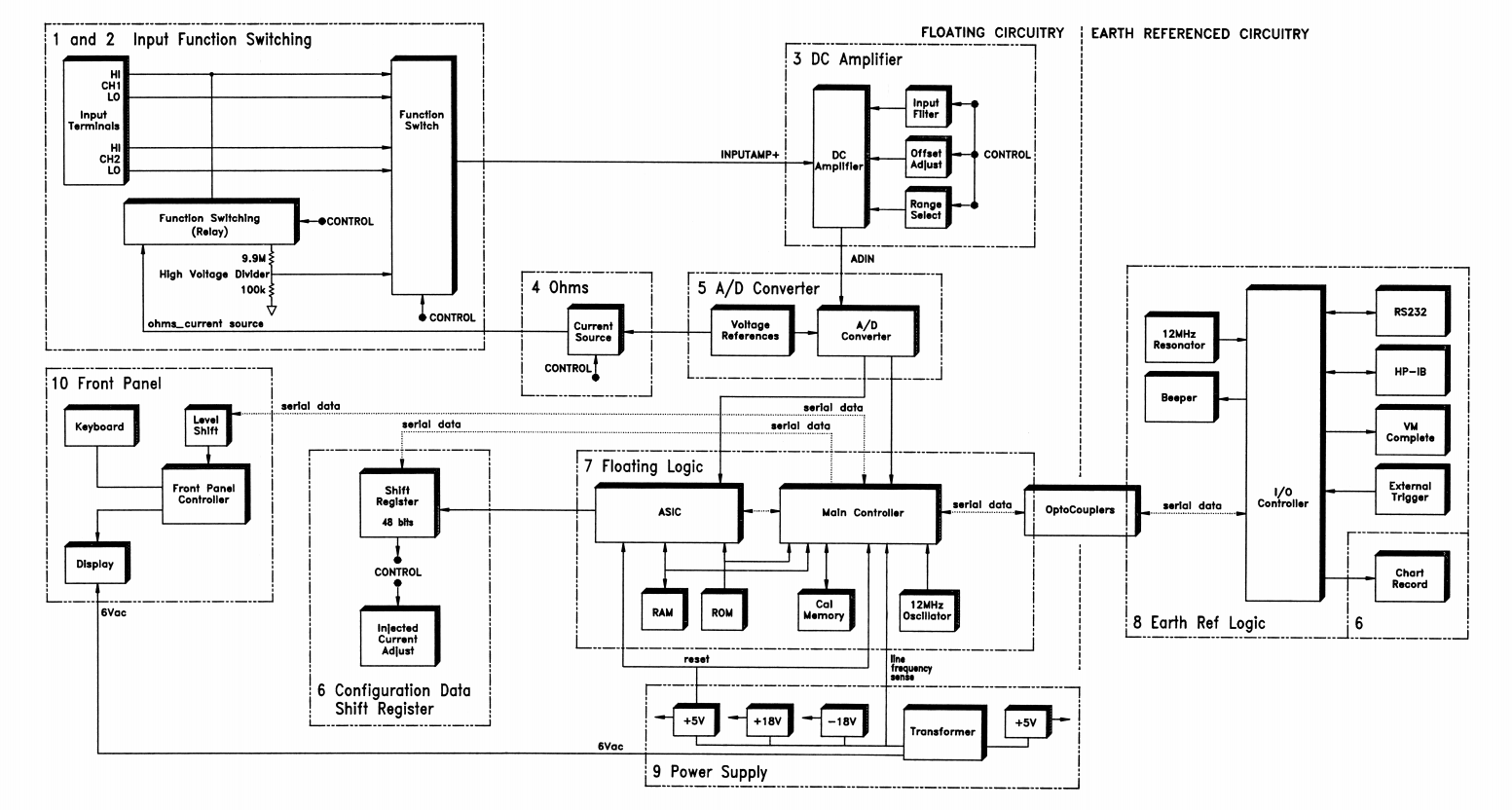

原理图共 13 张，含 34420-66501 与 34420-66502 两块板的元件定位图、框图，以及从输入保护到显示与键盘的十张电路图。

主要参数：
1、7位半双通道纳伏表与微欧表，1994 年推出
2、用户手册 264 页，合并全部五个官方版本
3、技术服务手册 86 页，含固件组织与校准数据
4、原理图 13 张，含两块主板的元件定位图
5、三份 ROM 镜像各 256 KB，适配 27C020
6、固件对应 HP 5.0、Agilent 9.0、Keysight 10.0
