做了个H750板子，VCAP直接供电

OctoberSky

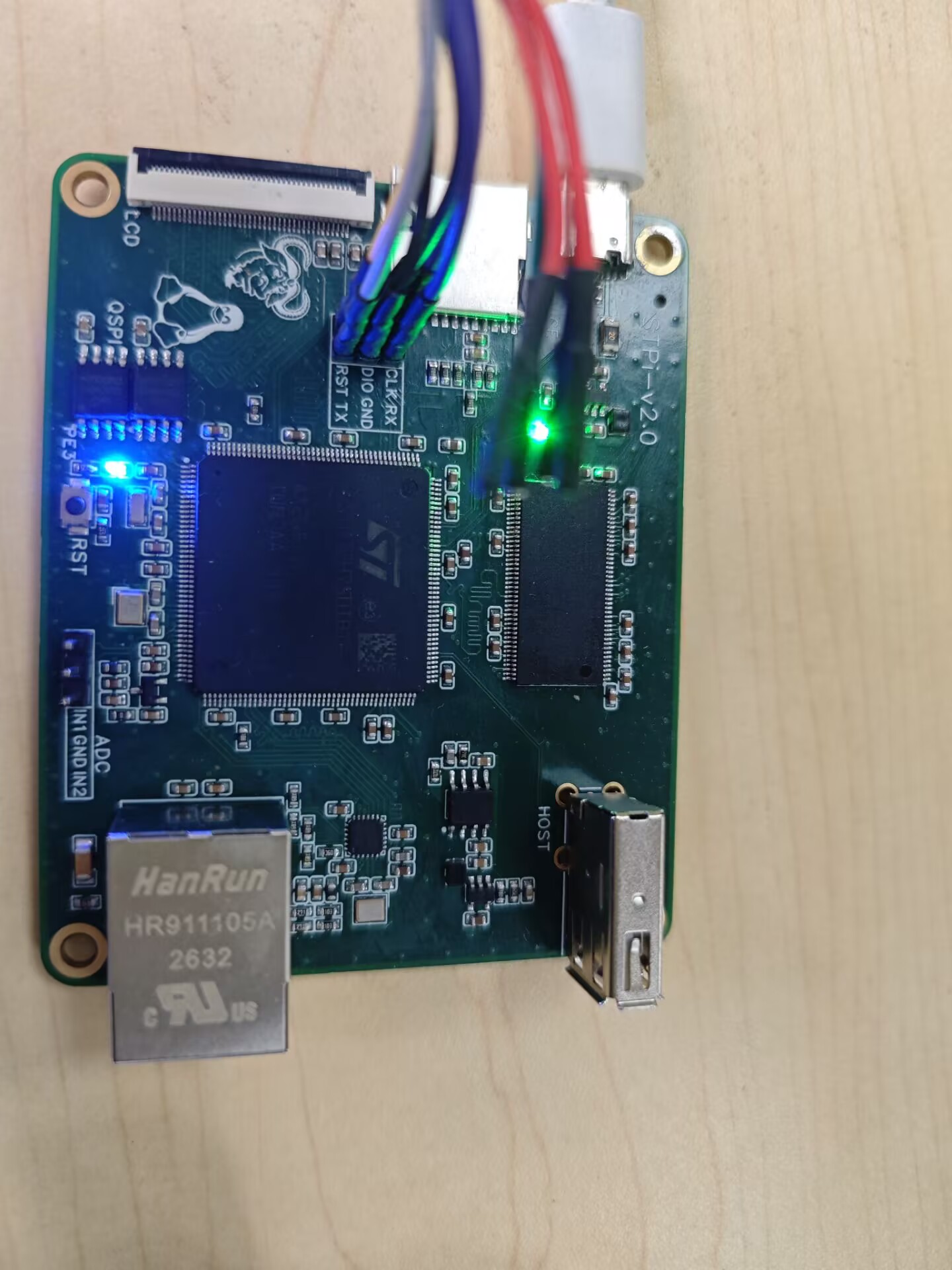

画了个H750IBT6的板子，外挂64MByte 32位SDRAM（IS42S32160F），RGB565 LTDC，USB Host和Device各一个，RMII，SDMMC，QSPI Dual Bank挂两颗W25Q16，从PC2_C和PC3_C引出两路ADC

OctoberSky

用DCDC级联LDO直接给VCAP核心供电，DCDC降到1.8V，LDO输出1.39V，芯片没什么温度

OctoberSky

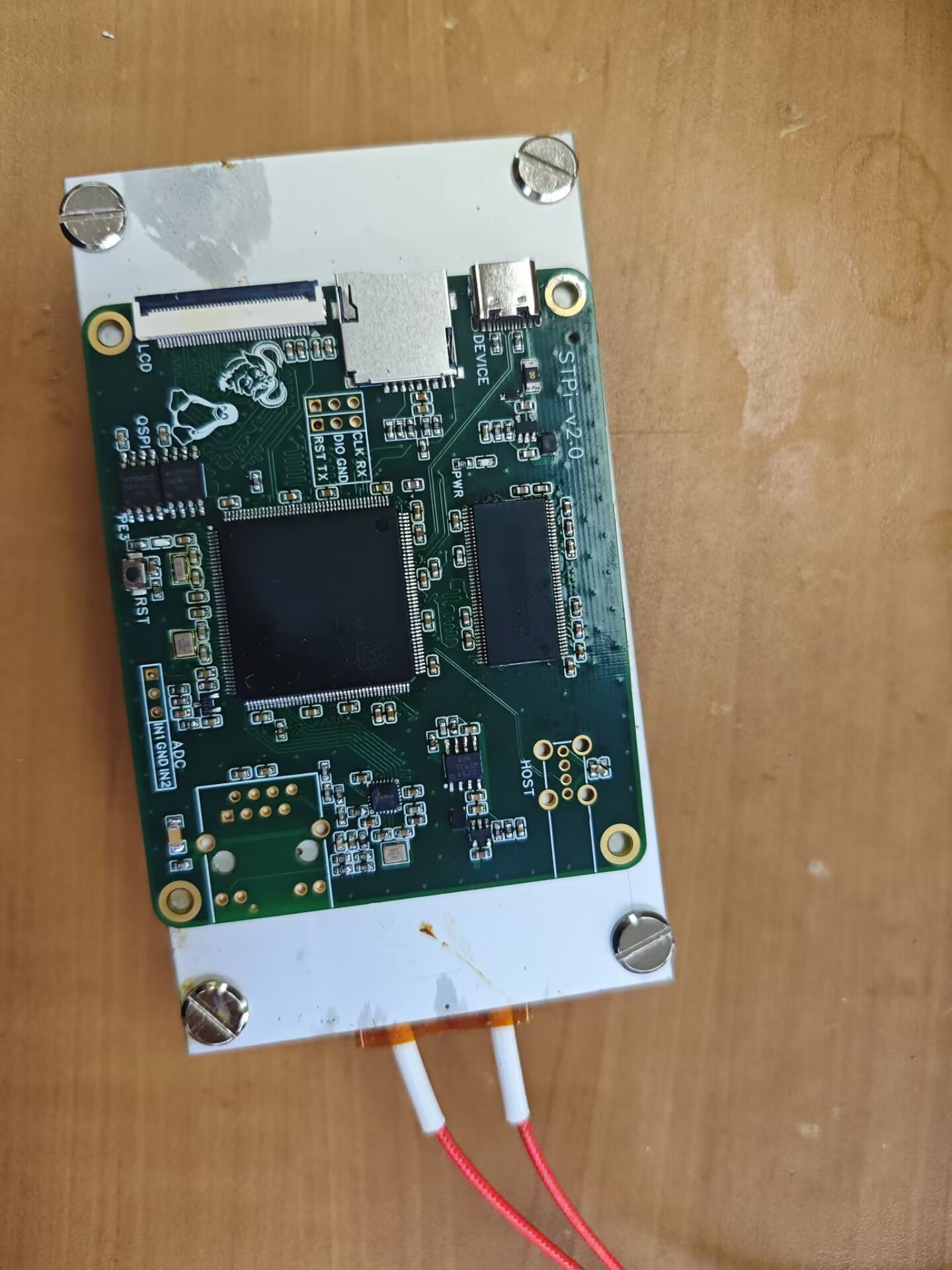

铁板烧板子

跑一下SDRAM

OctoberSky

开启数据缓存（cacheable），关闭写缓冲（bufferable），测速
[64MB数据读耗时]: 方式一:318ms  方式二:318ms, 读速度: 201MB/s
[64MB数据写耗时]: 方式一:175ms  方式二:174ms, 写速度: 365MB/s
[64MB数据读耗时]: 方式一:318ms  方式二:318ms, 读速度: 201MB/s
[64MB数据写耗时]: 方式一:174ms  方式二:174ms, 写速度: 367MB/s
[64MB数据读耗时]: 方式一:318ms  方式二:318ms, 读速度: 201MB/s
[64MB数据写耗时]: 方式一:174ms  方式二:174ms, 写速度: 367MB/s
[64MB数据读耗时]: 方式一:318ms  方式二:318ms, 读速度: 201MB/s
[64MB数据写耗时]: 方式一:175ms  方式二:174ms, 写速度: 365MB/s
[64MB数据读耗时]: 方式一:318ms  方式二:318ms, 读速度: 201MB/s
[64MB数据写耗时]: 方式一:175ms  方式二:174ms, 写速度: 365MB/s
[64MB数据读耗时]: 方式一:318ms  方式二:318ms, 读速度: 201MB/s
[64MB数据写耗时]: 方式一:175ms  方式二:174ms, 写速度: 365MB/s
关闭数据缓存测速


[64MB数据写耗时]: 方式一:210ms  方式二:210ms, 写速度: 304MB/s
[64MB数据读耗时]: 方式一:910ms  方式二:910ms, 读速度: 70MB/s
[64MB数据写耗时]: 方式一:210ms  方式二:210ms, 写速度: 304MB/s
[64MB数据读耗时]: 方式一:911ms  方式二:911ms, 读速度: 70MB/s
[64MB数据写耗时]: 方式一:210ms  方式二:210ms, 写速度: 304MB/s
[64MB数据读耗时]: 方式一:910ms  方式二:909ms, 读速度: 70MB/s
[64MB数据写耗时]: 方式一:210ms  方式二:210ms, 写速度: 304MB/s

100MHz CL2，关闭缓存读取速度有点低啊

萌军总司令

跑多高主频，试过H747(只用M7核心)，刷lvgl8.4，芯片摸着温度有点儿高，但不至于烫手

OctoberSky

萌军总司令 发表于 2026-10-14 12:32
跑多高主频，试过H747(只用M7核心)，刷lvgl8.4，芯片摸着温度有点儿高，但不至于烫手

跑VOS0，480MHz，跑了有两个小时SDRAM，芯片摸着没啥温度，室温20摄氏度左右

OctoberSky

其他外设还没有测试过，等过几天有时间了测试

zhang0352505

OctoberSky 发表于 2026-10-14 12:22
用DCDC级联LDO直接给VCAP核心供电，DCDC降到1.8V，LDO输出1.39V，芯片没什么温度

1.8V主要给MCU供电吗？其他外设呢？也是1.8V吗？

Dravince

上电顺序呢？  3.3V和1.8V哪个先上电？

OctoberSky

zhang0352505 发表于 2026-10-14 14:04
1.8V主要给MCU供电吗？其他外设呢？也是1.8V吗？

1.8V主要是M7核心部分，其他地方都是3.3V

OctoberSky

Dravince 发表于 2026-10-14 15:02
上电顺序呢？  3.3V和1.8V哪个先上电？

1.38V的核心要略快于3.3V，它的旁路模式是软件设置的，在软件关闭内部LDO之前外部给VCAP供电的电压应该不低于1.1V。但是我设计没有管那么多，两个都是直接按照常规电源搭建的，没有控制DCDC和LDO启停时序这些的，也能正常启动，没见到锁死和异常发热

Dravince

OctoberSky 发表于 2026-10-14 19:44
1.38V的核心要略快于3.3V，它的旁路模式是软件设置的，在软件关闭内部LDO之前外部给VCAP供电的电压应该不 ...

很有帮助，我也打算画一下外部VCAP供电的板子

OctoberSky

Dravince 发表于 2026-10-14 20:26
很有帮助，我也打算画一下外部VCAP供电的板子

可以参考一下这个： STM32H7芯片使用外部Vcore供电的方法-RoboMaster 社区 他用的是纯DCDC，也能跑，但是这个电压要求确实很离谱

OctoberSky

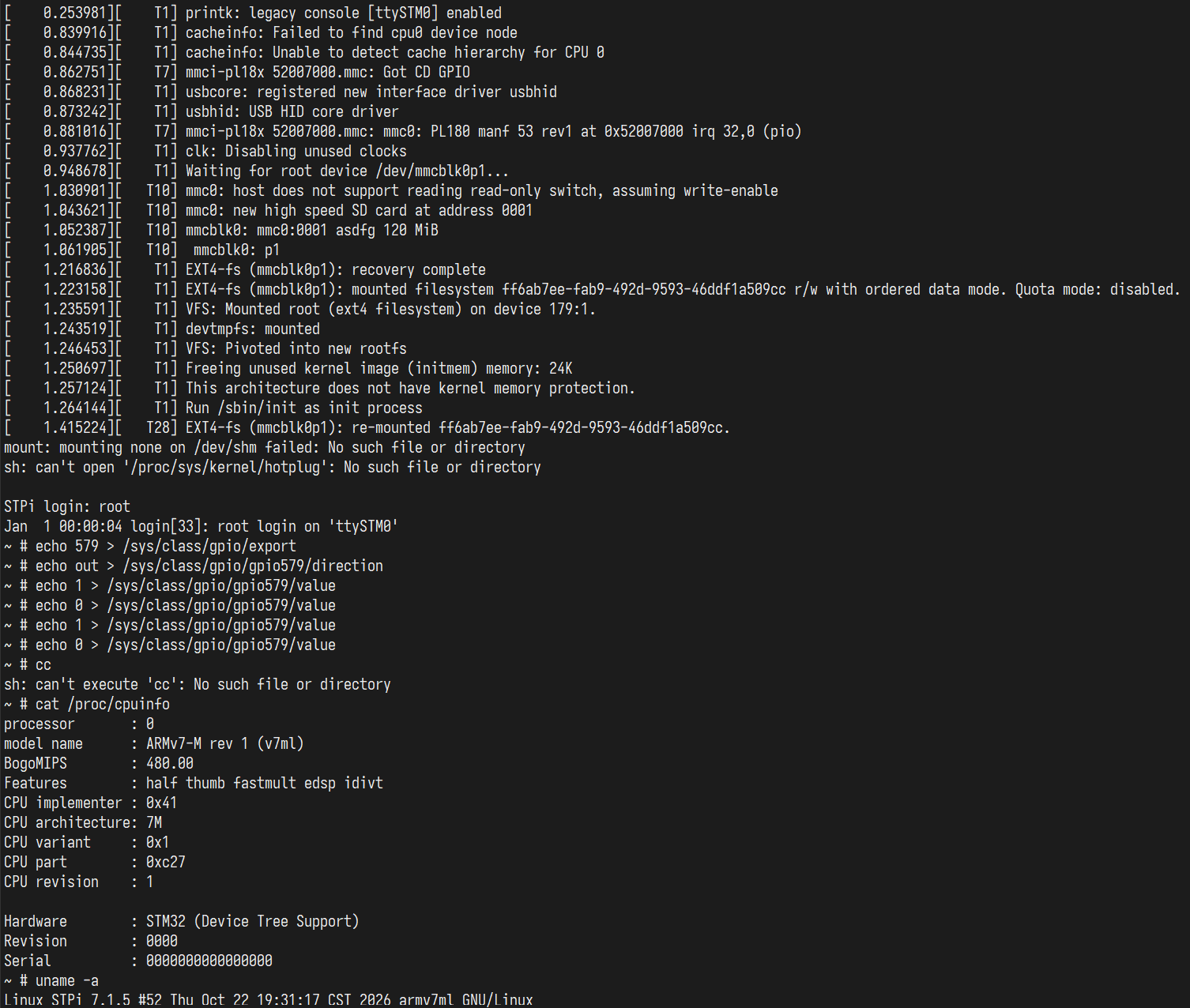

Linux跑起来了，内核在Dual模式的QSPI里面XIP，其他的跑SDRAM，用的FDPIC动态链接，也算是没有辜负板子上的GNU/Linux的Logo

Dravince

右下角的电容贴歪了

zhang0352505

OctoberSky 发表于 2026-10-22 22:52
Linux跑起来了，内核在Dual模式的QSPI里面XIP，其他的跑SDRAM，用的FDPIC动态链接，也算是没有辜负板子上的 ...

厉害啊，有没有linux例程参考一下？
