​ 0. 前言
最近在做一款蒸烤一体机的水位检测方案选型，前后踩了不少坑，从探针式换成浮球式，又从浮球式换成电容式，中间的选型过程和调试经验值得记录一下。

如果你也在做小家电、厨电或者工业设备的液位检测，这篇文章应该能帮你少走点弯路。

1. 项目背景与需求
1.1 应用场景蒸烤一体机水箱水位检测，主要功能是缺水告警，防止加热管干烧。

1.2 关键需求                                        需求项                        具体要求
                                                        检测方式                        点位检测（有水/无水），不需要连续液位
                                        安装方式                        贴壁式优先，尽量不开孔
                                        介质                        自来水（有一定水垢问题）
                                        工作温度                        0~85℃（水箱外部），环境有蒸汽
                                        可靠性                        连续工作5000小时以上无故障
                                        卫生要求                        食品级，无浸泡污染
                                        成本                        单路检测BOM成本尽量低
1.3 为什么换掉原来的探针式？
之前用的是双探针电极检测，原理很简单——利用水的导电性，两根探针都接触水时形成回路。
但实际量产后问题层出不穷：


• 结垢严重：3个月后故障率超过15%，都是水垢包裹探针导致失灵

• 售后压力大：用户投诉"水位不准"，上门清洗或更换成本高

• 客诉口碑差：食品安全相关投诉传播快，影响品牌评价


所以决定重新选型，目标是非接触、不结垢、长期可靠。

2. 四种方案横向对比
我把市面上能找到的水位检测方案都评估了一遍：

2.1 探针式电极检测（原方案）                                        维度                        评价
                                                        原理                        利用水的导电性
                                        成本                        低（<1元）
                                        精度                        中
                                        可靠性                        差（结垢、腐蚀）
                                        卫生性                        差（浸泡污染）
                                        安装                        需要伸入水箱
                                        维护周期                        3-6个月需清洗                淘汰原因：结垢问题原理上无法根治，售后成本太高。

2.2 浮球式液位开关                                        维度                        评价
                                                        原理                        浮子随液位升降，触发干簧管
                                        成本                        中（2-5元）
                                        精度                        中
                                        可靠性                        中（卡滞、密封老化）
                                        卫生性                        中（接触面大但可清洗）
                                        安装                        需要伸入水箱
                                        维护周期                        1-2年可能卡滞                淘汰原因：还是要接触水，长期可靠性没有本质提升；而且水箱结构需要改。

2.3 光电式液位传感器                                        维度                        评价
                                                        原理                        光的折射/反射变化
                                        成本                        高（8-15元）
                                        精度                        高
                                        可靠性                        中（怕结垢怕油污）
                                        卫生性                        好（部分型号非接触）
                                        安装                        需要光学窗口
                                        维护周期                        半年需清洁光学面                淘汰原因：太贵了，成本压力大；而且光学面结垢同样影响检测。

2.4 电容式非接触检测（最终选用）                                        维度                        评价
                                                        原理                        液位变化引起电容变化
                                        成本                        中低（2-3元）
                                        精度                        高（取决于芯片）
                                        可靠性                        高（非接触、无磨损）
                                        卫生性                        最好（完全不接触）
                                        安装                        贴在水箱外壁
                                        维护周期                        免维护                最终选用原因：非接触从根源解决结垢和卫生问题，成本可控，长期可靠性最好。

3. 电容式非接触液位检测
基本原理电容式液位检测的核心公式：
C = ε × S / d
其中：


• C = 电容量

• ε = 介电常数

• S = 极板面积

• d = 极板间距


当容器内有液体和没液体时，感应盘对面的介电常数是不同的（空气的ε≈1，水的ε≈80）。
这种介电常数的变化会引起电容变化，芯片检测到电容变化后输出信号。

4. SC01F芯片方案详解
最终选用的是晶尊微SC01F，一颗SOP8封装的单键电容触摸芯片，支持液位检测模式。

4.1 关键参数                                        参数                        规格                        说明
                                                        工作电压                        2.5V ~ 6.0V                        宽压，直接接系统5V或3.3V
                                        工作电流（5V）                        0.65mA（典型值）                        低功耗
                                        工作温度                        -40℃ ~ +105℃                        工业级温度范围
                                        最小检测电容变化                        0.2pF                        灵敏度很高
                                        输出方式                        NMOS开漏（内置10K上拉）                        直接接MCU IO
                                        反应时间                        按下~18ms，释放~12ms                        消抖后
                                        封装                        SOP-8                        小体积
                                        自校正                        支持                        自动适应温湿度变化
4.2 液位检测模式设置
SC01F有三种工作模式，由MD引脚（pin7）决定：
                                        MD引脚                        工作模式
                                                        悬空                        普通按键直接输出
                                        接GND                        普通按键锁存输出
                                        接VDD                        人体感应 / 液位检测模式 ← 用这个

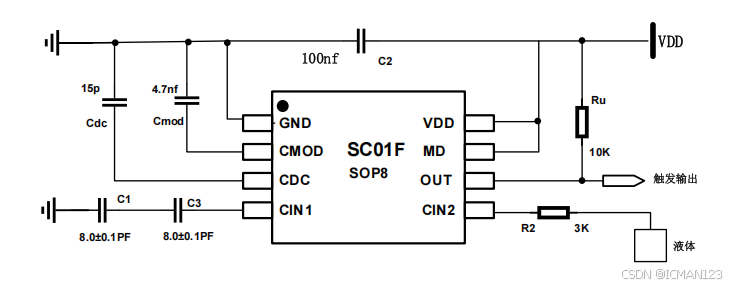

4.3 参考应用电路
&#8203;编辑

5.注意事项
蒸烤一体机的环境比较特殊，有几个点要特别注意：


• 蒸汽冷凝水：水箱外壁可能有冷凝水，会影响检测。感应片周围做防水涂覆或选检测位置时避开冷凝区

• 温度剧变：从室温到100℃以上的快速变化，自校正需要时间。建议上电后预留初始化时间（SC01F是120ms）

• 水箱材质和壁厚：PP/PC/玻璃等不同材质、不同壁厚，灵敏度不一样，要实际调试。一般壁厚0.5~5mm都能做

• 水垢在水箱内壁：即使非接触，内壁严重结垢也会略微影响介电常数。但比起探针式直接被水垢覆盖，影响小了几个数量级


6. 实测数据
我们做了一批样品测试，数据如下（测试条件：PP水箱，壁厚2mm，自来水）：
                                        测试项                        结果
                                                        无水状态输出                        高阻（稳定，无波动）
                                        液位到达检测点                        OUT变低，响应时间<20ms
                                        液位离开检测点                        OUT恢复高阻，响应时间<15ms
                                        加水飞溅测试                        无误触发
                                        轻敲水箱壁                        无误触发
                                        温度循环（10℃~80℃）                        工作正常，无误报漏报
                                        连续运行1000小时                        零故障，零误报                结论：完全满足项目需求，可靠性和成本都优于原探针式方案。

7. 更多应用场景
SC01F这个方案的通用性比我预想的强很多，后来公司其他项目也用上了：


• &#9989; 厨房家电：养生壶、咖啡机、饮水机、净水器、电热水瓶

• &#9989; 清洁电器：加湿器、除湿机、蒸汽拖把、洗地机污水箱

• &#9989; 暖通制冷：冷风机、空调冷却液、工业冷水机

• &#9989; 数据中心：CDU储液罐、机柜级液冷监测

• &#9989; 其他：智能马桶、鱼缸、化工储罐、雨量监测


从厨房家电到清洁电器，从工业设备到户外仪器，
只要是点位液位检测，SC01F基本上都能覆盖。

8. 总结与建议


• 蒸烤一体机的水位检测，电容式非接触是最优解——从根源解决结垢和卫生问题，长期可靠性最好

• 选型时重点看温漂抑制能力——蒸烤场景温度变化剧烈，没有自校正的芯片别碰

• CIN1基准电容的精度决定批量一致性——一定要用高精度NPO电容，这个钱不能省

• PCB Layout对性能影响很大——走线对称、包地、远离干扰源，这几点做好能少走很多弯路

• 国产芯片已经很成熟——SC01F这类方案，性能不输进口，价格和服务还更有优势


如果大家有类似的液位检测项目，可以试试SC01F，
本文为个人工程实践记录，涉及芯片选型和电路设计仅供参考，实际项目请根据具体需求充分验证。
