成功实现H7-TOOL的250M示波器版逻辑分析解码器功能，已经完成串口，I2C，经典CAN和CANFD解析器，大大拓展应用场景

eric2013

【前言】

前几天完成一个重要功能进化，H7-TOOL的250M示波器，RTT助手，CAN助手和串口助手完成完全独立，像QQ聊天窗口一样随点随用，现在的电脑底栏是这样的，非常复合日常使用习惯



动态效果




同时解决双通道各100K存储深度的整体快速放缩已经实现，为本次逻辑分析解码功能打下扎实基础




【示波器的逻辑分析仪功能】

在波形分析的时候，如果能将逻辑分析解码功能加上，将大大加强日常问题解决。

对于协议分析，我们可以方便的使用H7-TOOL的串口助手( 支持Modbus主从)和CAN助手(支持CANopen，J1939，OBD15765，UDS解析)，而板子硬件和初始问题调试，得使用示波器，示波器可以帮我们方便的看波形问题。

但是看每个bit的数据并不方便，解码器为此而生，并成功解决这个痛点，大大拓展TOOL的应用场景。 后面还有485,  SPI等解析也将陆续支持。

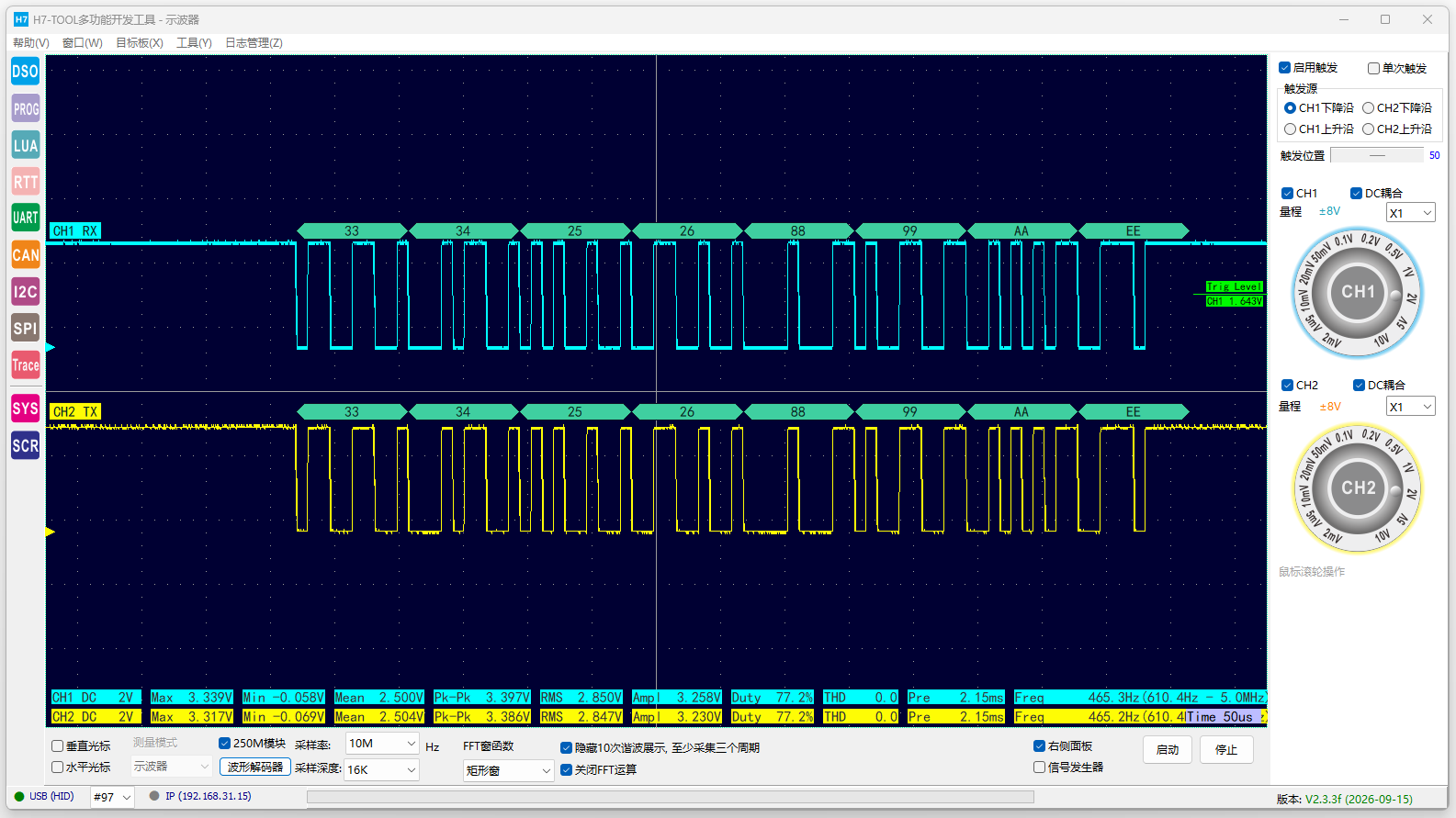

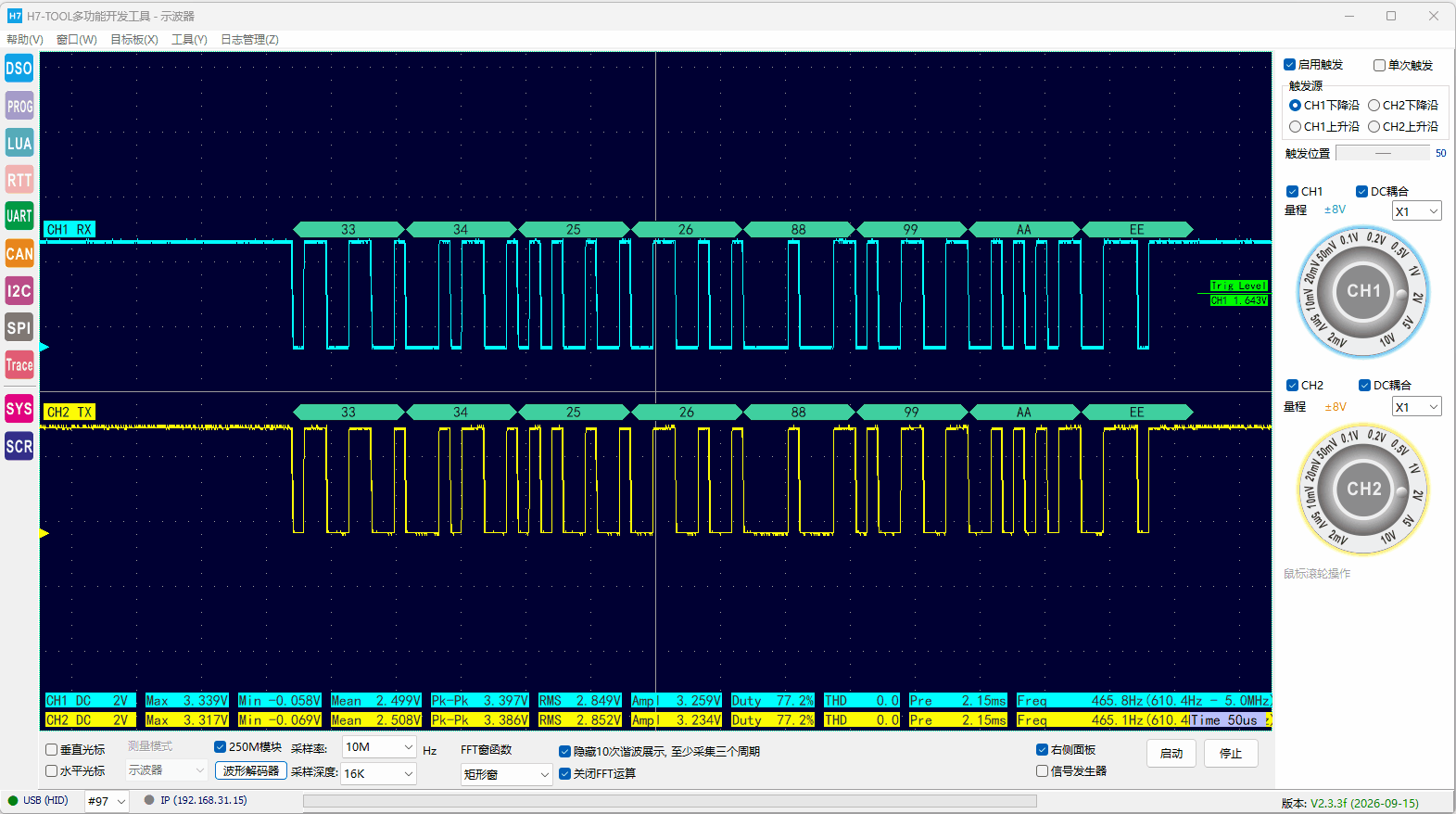

1、UART解析效果

静态



动态效果

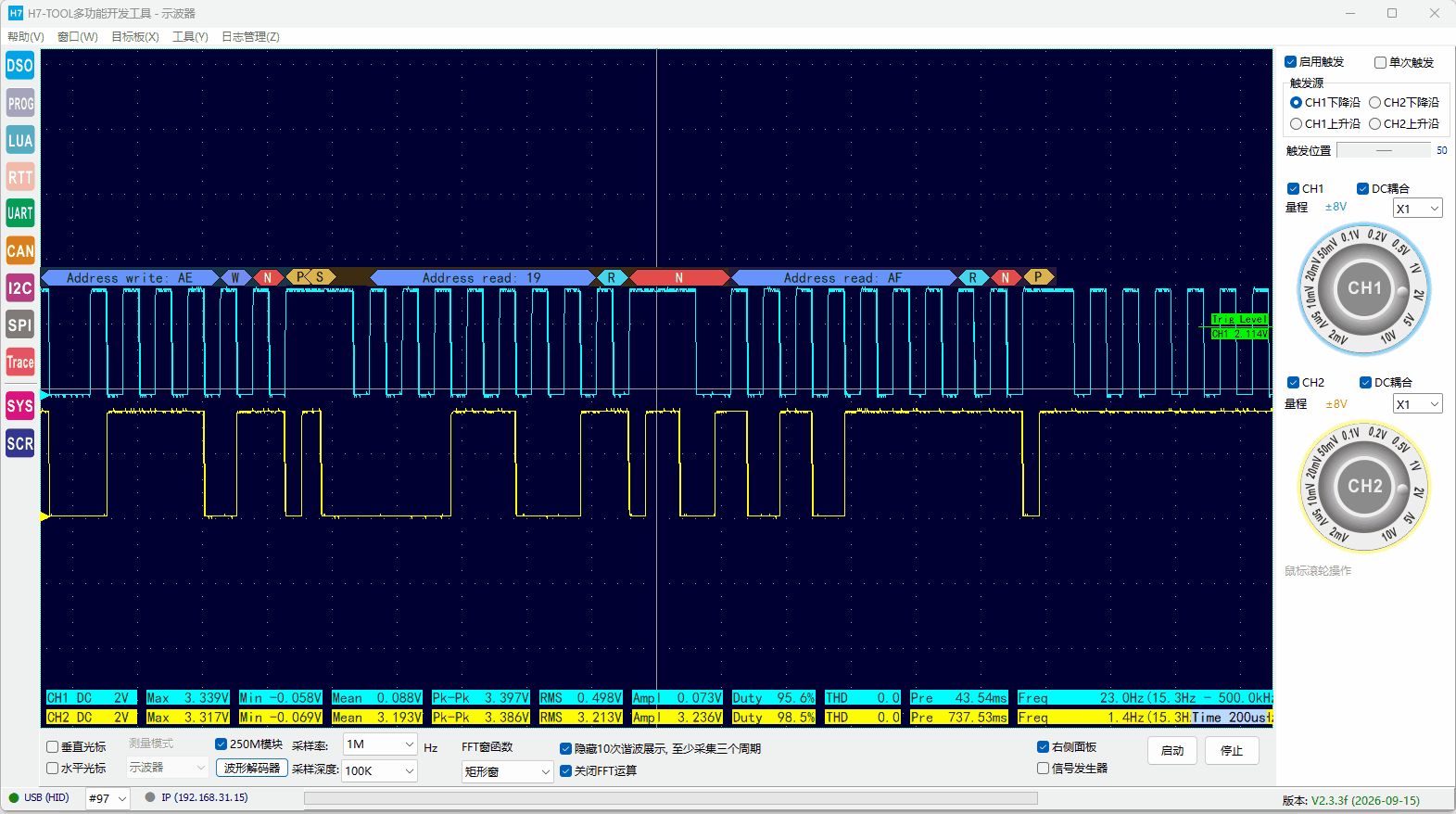

2、I2C解析效果

软件I2C解码稍有点麻烦，不过也成功实现解析了。

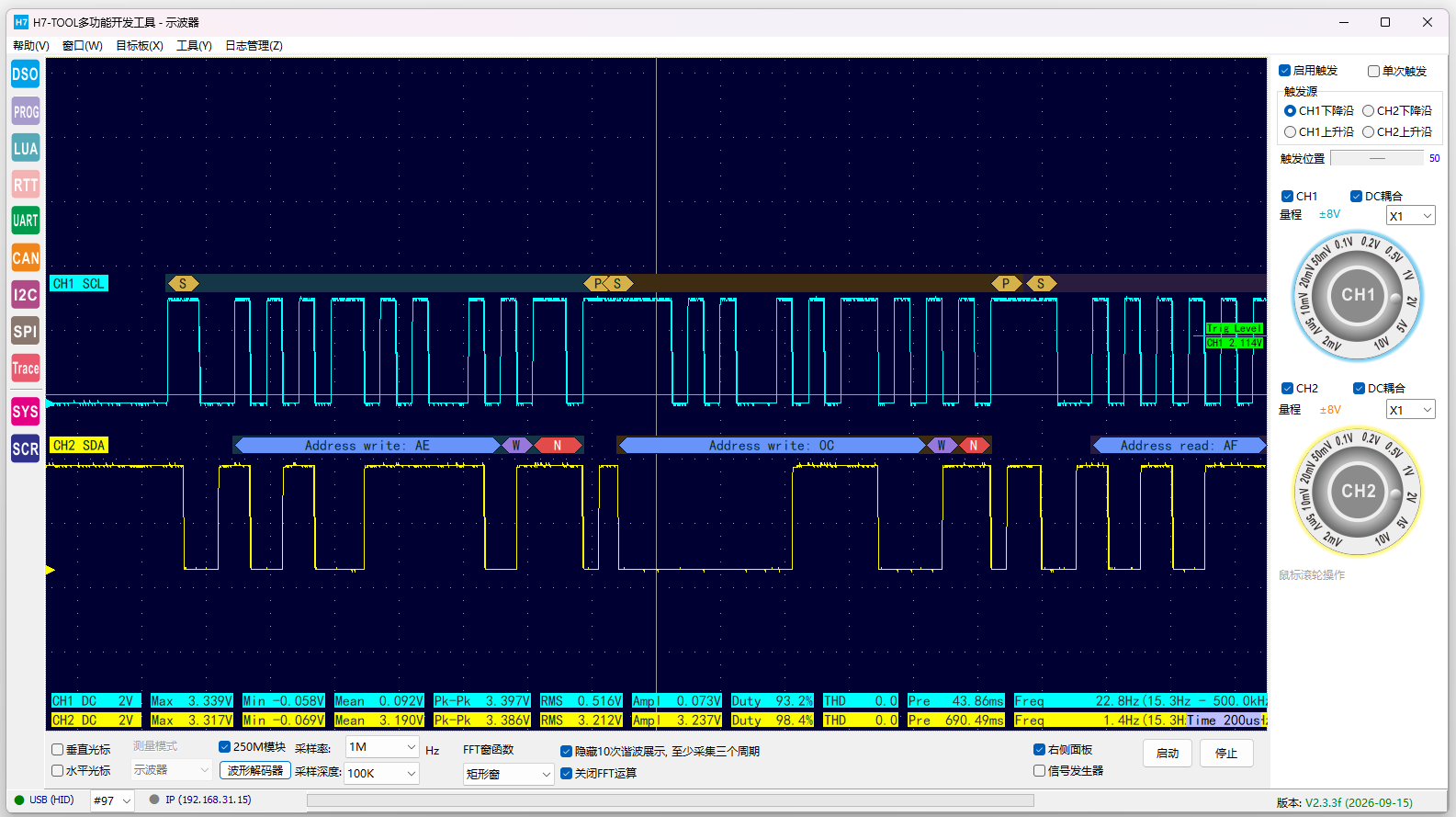

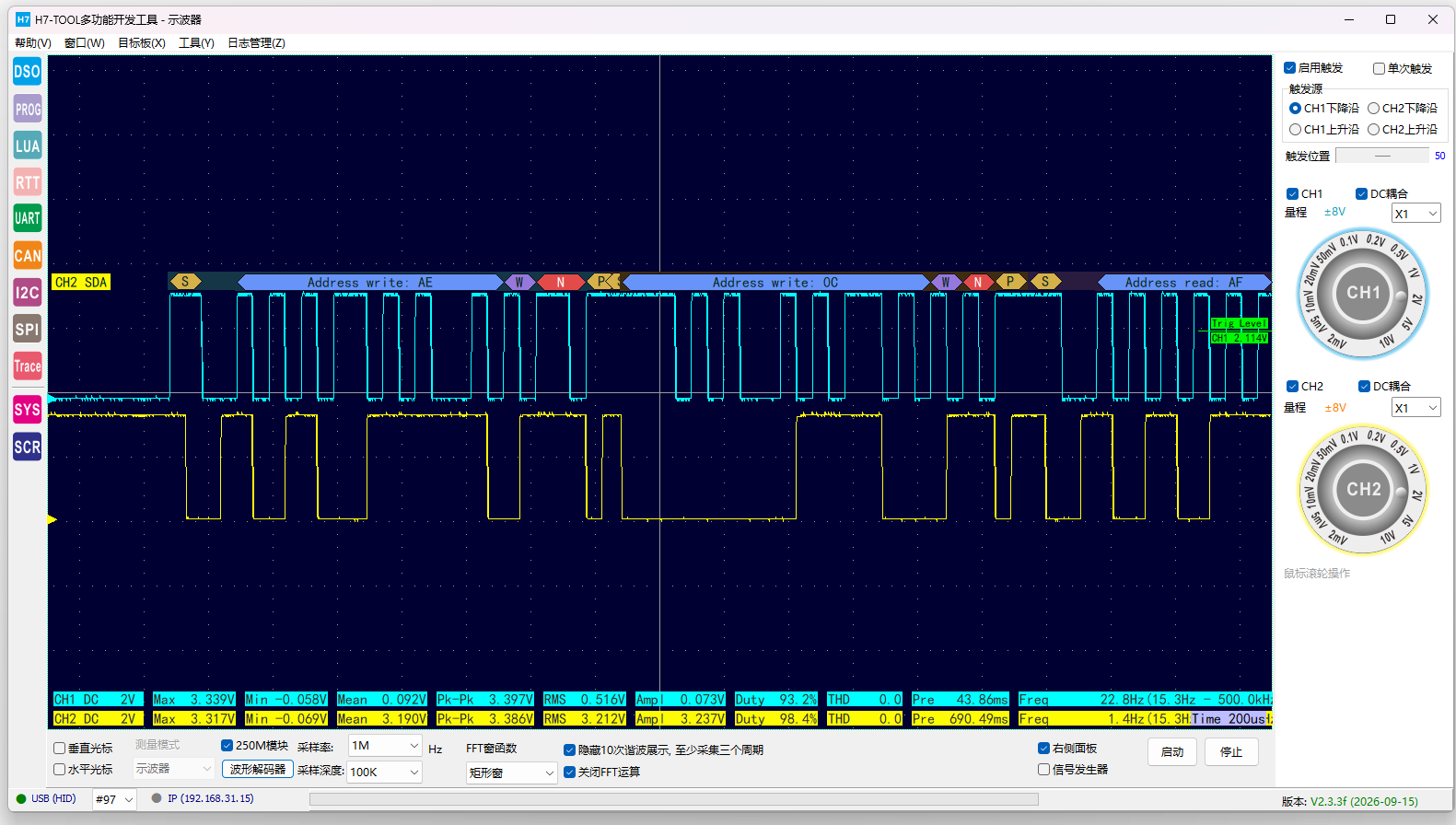

SDA和SCL解码独立各一行，当前是未接设备，对I2C主机输出的测试



也可以拖拽合并到一起



动态效果

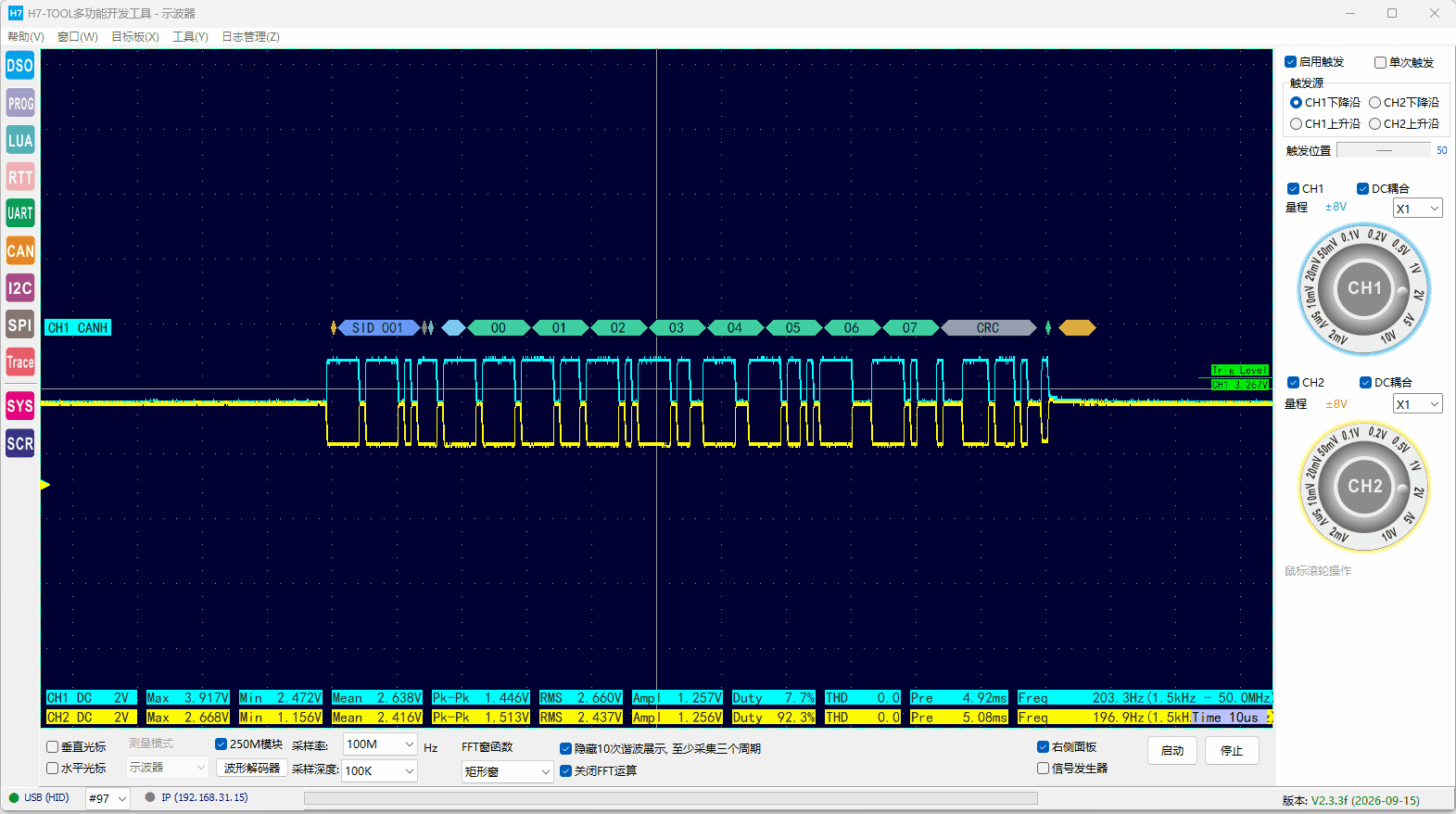

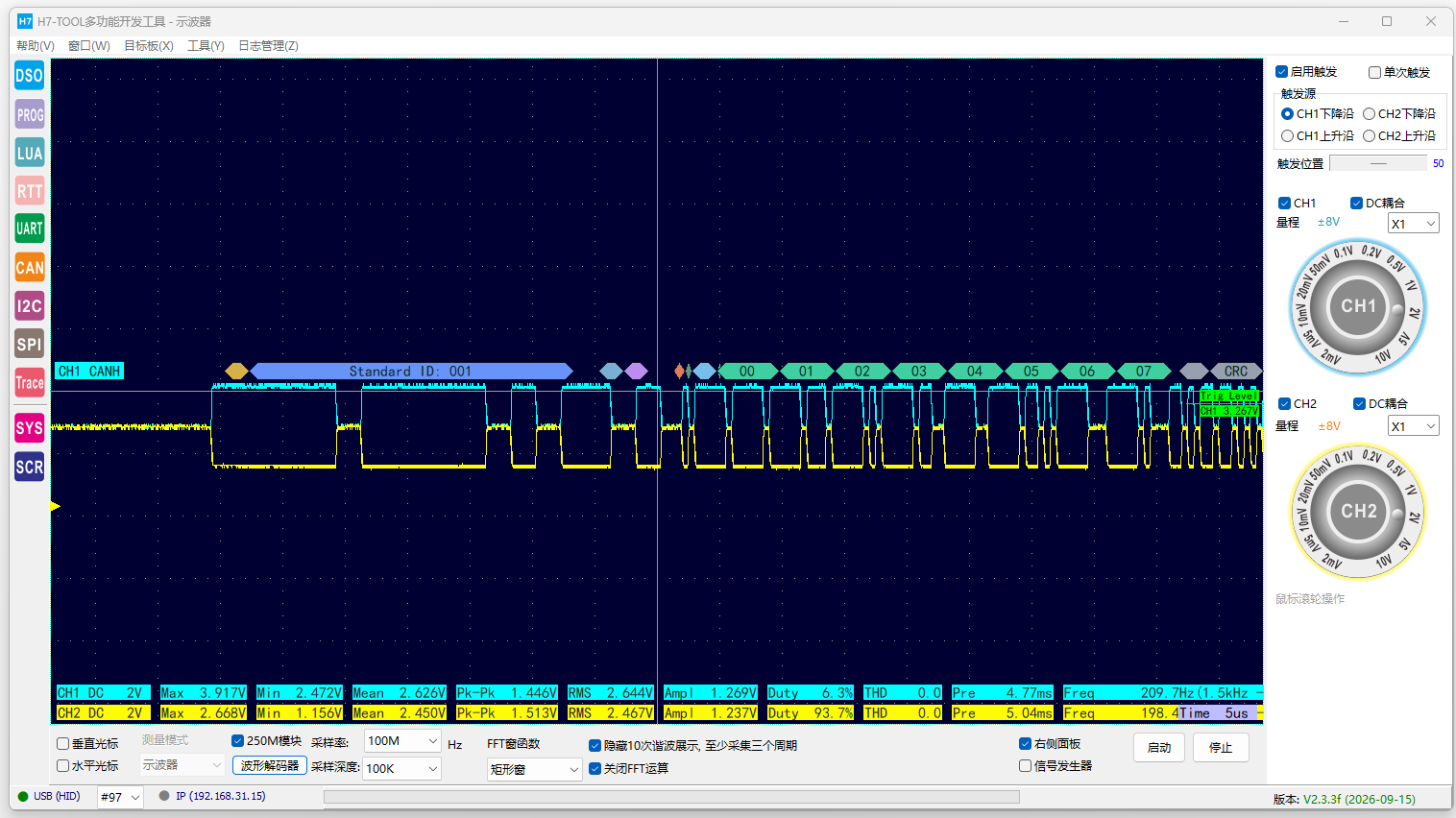

3、经典CAN解析效果

静态



动态

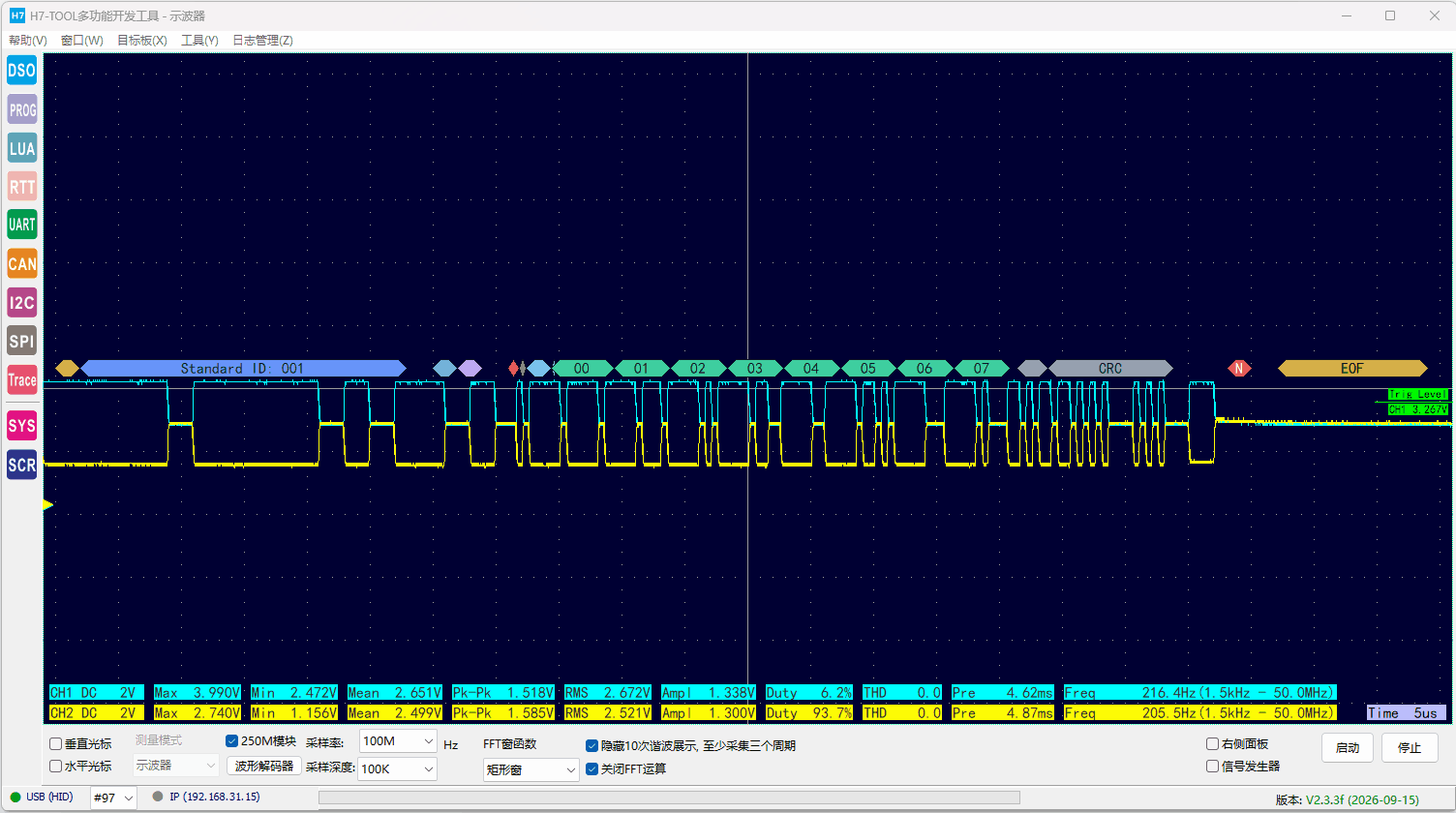

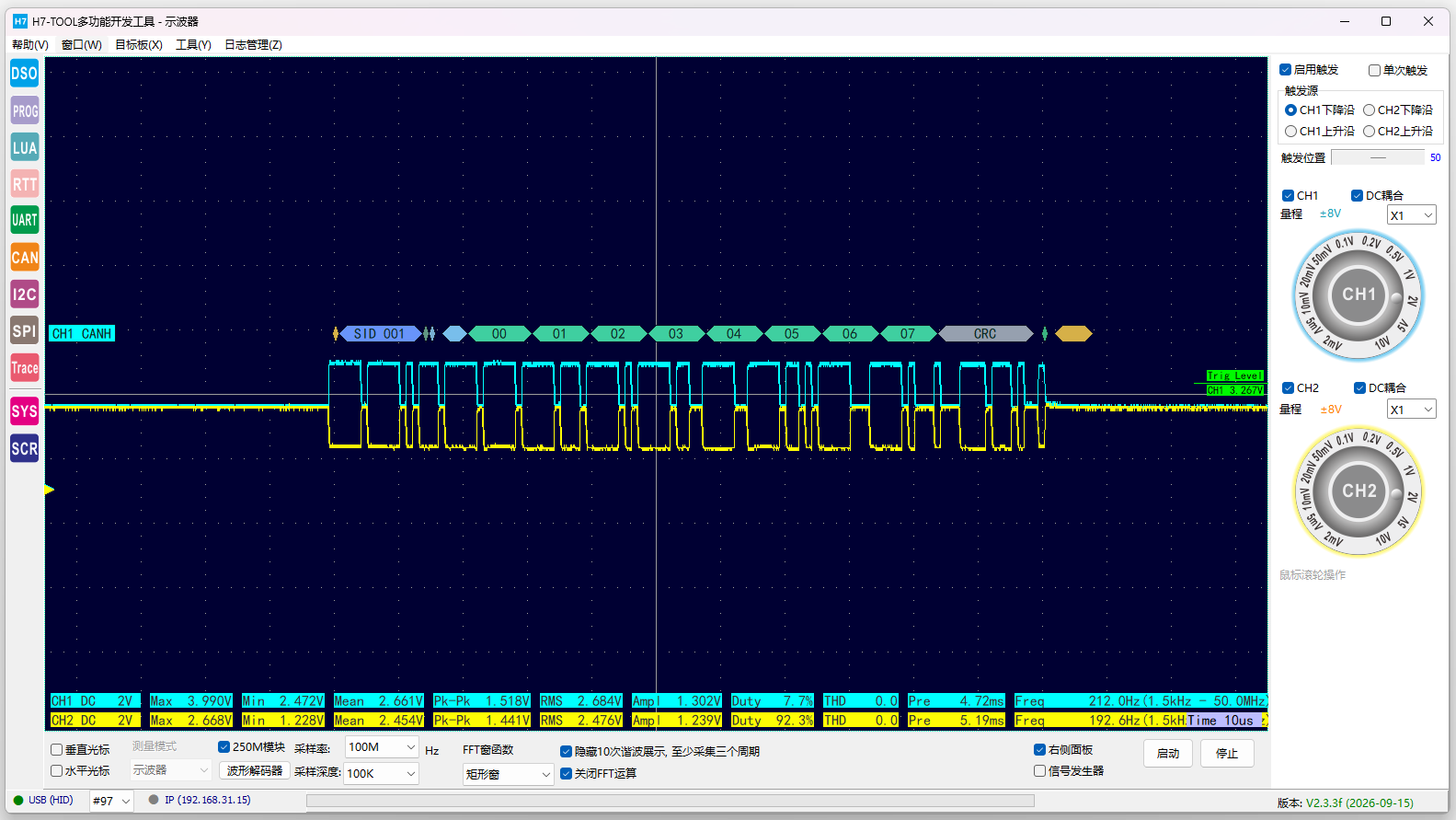

4、CANFD解析效果

CANFD解析非常复杂，特别是可变波特率的切换点问题，以及解析完成后还要验证CRC，因为你不能本来通信是正常的，你示波器采集量化后，算出通信失败了

静态



动态
