新唐推出支持24bit ADC的M23内核芯片NSC128L42

eric2013

https://www.nuvoton.com.cn/appli ... e-monitor-solution/

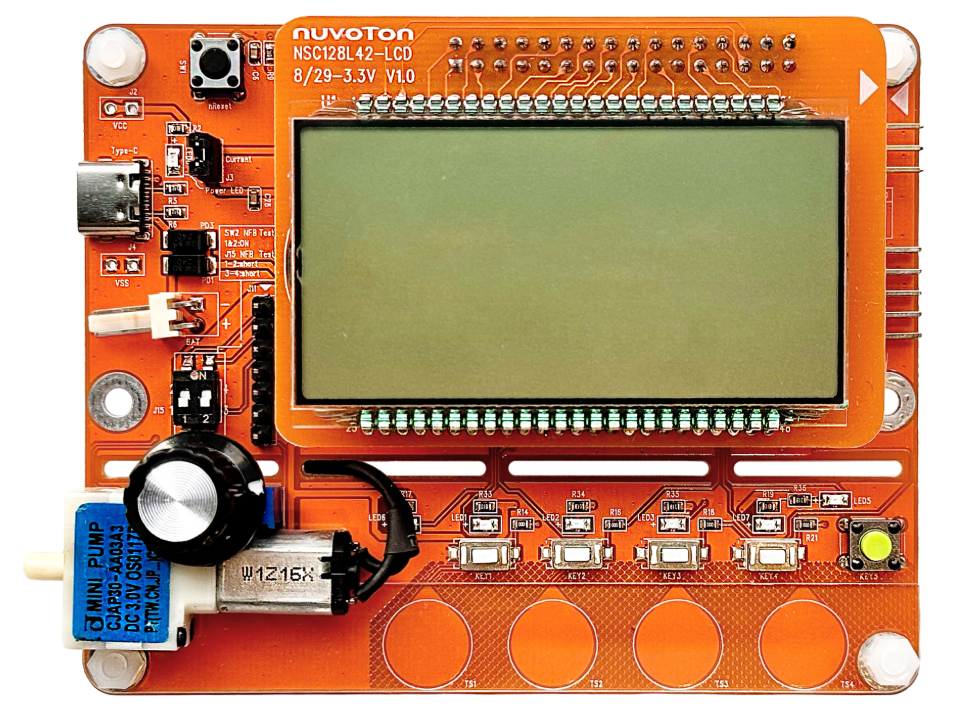

NSC128L42系列是全球首款专为血压计应用设计的高度集成微控制器，基于Arm Cortex®-M23 32位内核架构，革命性地将血压监测所需的所有核心功能集成于单颗芯片之中。

1、业界领先的集成度：独特地集成了24位Sigma-Delta ADC高精度模数转换器、支持语音播报的D类音频放大器、LCD直接驱动控制器、运算放大器以及完整的数字外设接口，提供前所未有的系统集成能力。

2、卓越性能：最高工作频率49.152 MHz，内置320 KB Flash存储器 + 18 KB SRAM，工作电压范围2.0V至5.5V，工作温度范围-40°C至85°C，深度掉电模式下功耗< 1 μA，完全满足便携式血压计的严苛要求。

3、医疗级精度：24位SDADC提供超高精度压力传感，最高支持500 Hz采样率，12位SARADC支持多通道快速采样，确保血压测量的准确性与稳定性，为医疗设备提供可靠的测量基础。

特性

测量：双ADC，医疗级精度

显示：内置LCD驱动器

音频：集成系统，无需额外芯片

存储：大容量存储

连接：多种接口与协议

功耗：超低待机功耗

可靠性：工业级温度范围

规格参数

处理器：Arm&#174; Cortex-M23，工作频率49.152 MHz，配备320 KB Flash存储器 + 18 KB SRAM

电源：工作电压2.0V至5.5V，深度掉电模式< 1 μA

转换器：24位Sigma-Delta ADC，12位SAR ADC

显示：LCD驱动器 4×48/6×46/8×44 COM/SEG

音频：D类放大器，3.6V下输出功率0.35W

丰富外设接口：3×UART、SPI、I2C、PWM、定时器、PDMA

封装：LQFP48/64/80/128

zengyi703

最高工作频率49.152 MHz，这个频率有零有整的，是有啥说法吗？

萌军总司令

zengyi703 发表于 2026-7-7 08:43
最高工作频率49.152 MHz，这个频率有零有整的，是有啥说法吗？

第一个联想到的就是11.0592MHz，算了下是4.444444444444倍，好像也没啥关系

zhang0352505

zengyi703 发表于 2026-7-7 08:43
最高工作频率49.152 MHz，这个频率有零有整的，是有啥说法吗？

我记得某ADC需要的晶振输入频率是4.9152MHz，跟这个有点类似

zhang0352505

zengyi703 发表于 2026-7-7 08:43
最高工作频率49.152 MHz，这个频率有零有整的，是有啥说法吗？

晶振 4.9152MHz
分频后调制主时钟 = 4.9152M / 64 = 76800 Hz
再经过抽取滤波，直接输出 80Hz/10Hz 采样，完全无舍入误差。
三、通用嵌入式设计层面的好处
同时兼顾 ADC 采样 + MCU 串口通讯
一块晶振既给 ADC 做采样基准，又能给主控单片机提供串口时钟源，单颗晶振搞定两路时序，PCB 精简、成本更低。
频率稳定度行业通用
4.9152M 是工业嵌入式经典标准化频点，元器件备货充足，温漂、老化参数成熟，批量生产一致性好。
规避小数分频累积误差
ADC 是连续采样器件，小数分频会让每一次转换周期微微偏移，长时间采集会出现数据跳变；整数分频时序绝对固定，适合高精度长时间数据采集。
四、容易混淆的同系列频点
4.9152MHz：低速 ADC、串口、小信号采集
49.152MHz：高频 I2S 音频 DAC/ADC，用于 48kHz、192kHz 音频采样，是前者 10 倍频，逻辑完全一致


AI的回答
