H7-TOOL的250M示波器和内置示波器测量功能操作说明，支持FFT频谱，谐波修正计算，窗函数，各种测量参数支持（2026-07-11）

eric2013

2.32及其以上版本支持

【软件测量】
1、FFT频率展示，幅值谱
2、FFT各种窗函数支持
（1）矩形窗
（2）汉宁窗
（3）海明窗
（4）BLACKMAN HARRIS 92db窗
（5）nuttall4A 窗
（6）FLAT TOP 196db窗
（7）FLAT TOP 95db窗

3、支持10次谐波频率修正，幅值修正，相位修正

4、测量增加
（1）最大值
（2）最小值
（3）幅值
（4）平均值
（5）RMS均方根
（6）占空比
（7）频率（精度较高）
（8）周期
（9）THD总谐波失真率
（10）峰峰值



动图：

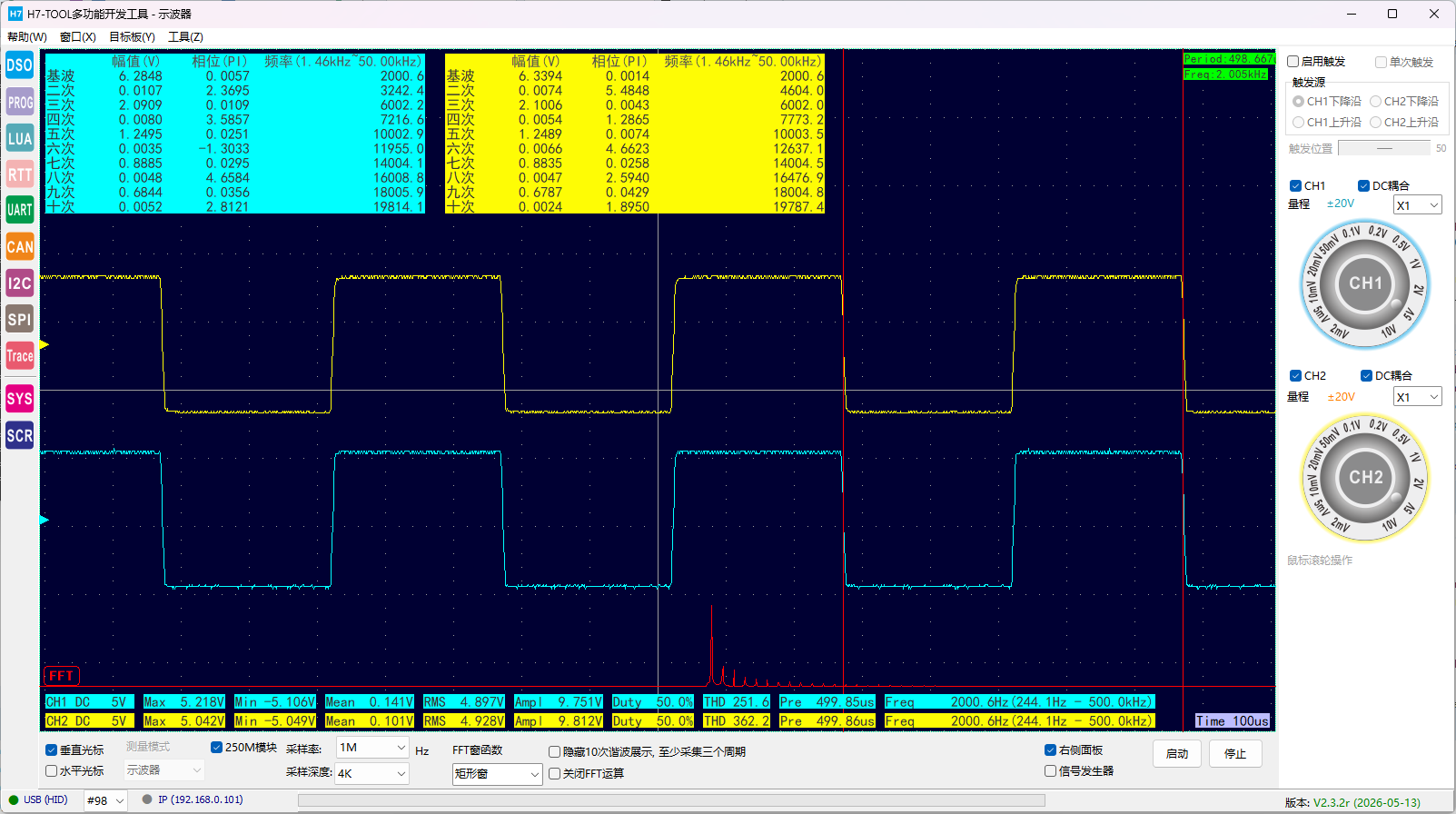

【软件测量】



1、10次谐波区域，含有幅值Amp修正（单位V），相位Phase修正（单位PI），频率修正（单位Hz）
（1）Fund 基波，也就是一次谐波，H2是二次谐波，H3是三次谐波，以此类推
（2）在Freq后面的括号里面频率范围，比如是0.01MHz到1MHz，意思是当前采样率和采样深度下可以测10次谐波的频率范围。
（3）为保证测量准确性，至少采集三个周期，比如当前采样率和采样深度下，采集了两个周期波形，可以降低采样率来采集更多周期。
（4）推荐开启触发，波形稳定展示的情况下，数据比较稳定。

2、FFT幅值谱做了两部分，左半个部分是CH1通道1波形的FFT幅值谱，右半部分是CH2通道的波形的FFT幅值谱。

由于FFT幅值谱的对称性，每个通道仅展示前半部分即可。

3、每个通道展示了10个测量值

其中频率值后面的括号中展示的是当前采样率和采样深度下可以测频率范围，也推荐至少采集三个周期波形，精度较高。

4、FFT窗函数类型，选择不同的窗，FFT幅值谱效果不同。

5、隐藏谐波和FFT的单选框设置

【辅助材料】
1、测评最新完成的H7-TOOL的250M示波器信号频率估算精度（2025-12-19）
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=130548

2、H7-TOOL的250M示波器FFT各种窗函数支持，并且支持谐波频率，幅值，相位修正，精度杠杆的（2025-12-08）
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=130418

flair0626

H7-TOOL越来越强大了

Vxworks

终于要发布了，点赞

eric2013

峰峰值忘了添加，补上

eric2013

英文版也弄好了

eric2013

2026-07-12
更新操作说明
