MCU：STM32F750
外置程序Flash：8MB
----------------------------------------------------------------
一个项目，没有sdram，没有sd卡，没有usb，有一个mcu lcd(800x480)，需要有一个UI，要想好看一点，必不可少的就是图片，如果把图片做成c文件放在程序里边，下载文件会非常大，下载也非常慢，就想了想，如果能把图片的c文件提前放在qspi flash的固定位置，那么整个程序文件大小就完全能够接受了，问了问屌丝，的确可行，就只修改sct文件，增加一个region，然后图片的c文件数组使用__attribute__指定这个region，同时也需要下载算法支持多region，可是屌丝没有正确给出修改方案，折腾了一会，问了问元宝，总算修改正确。
需要两个工程，一个用于下载大数据，固定在某个位置，如果有多个数组，keil是自动紧接上一个往后排的，第二个工程去固定的位置读取数据，开发者自己知道，从哪儿开始，大小是多少，就能准确找到不同数组的位置和大小了
----------------------------------------------------------------
第一步：(第一个工程)

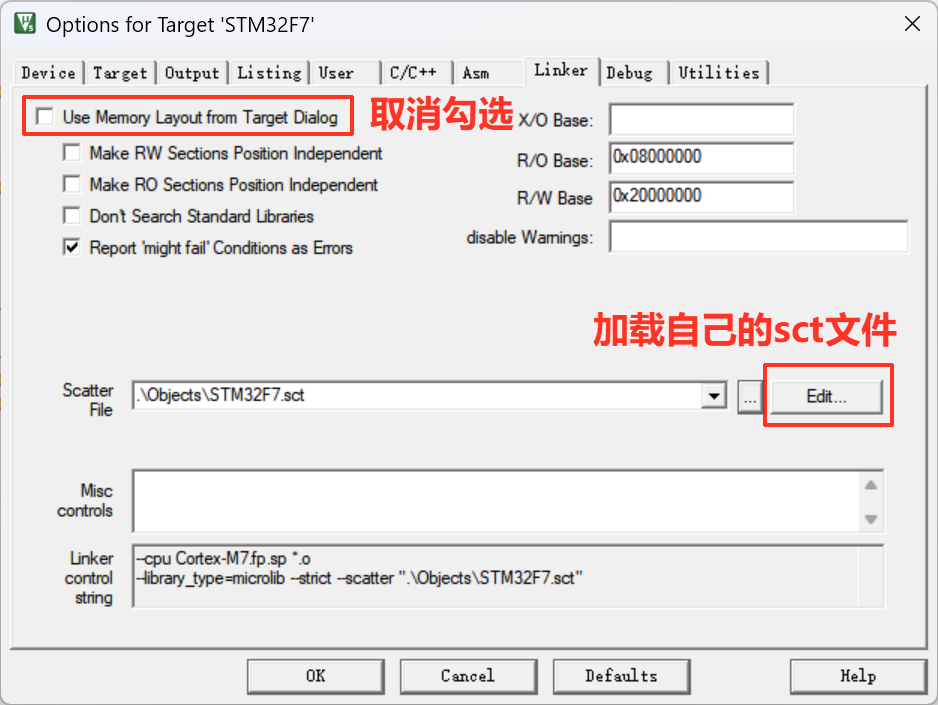

在keil里设置，使用用户自己的sct文件，其实就是默认生产的sct文件，然后再设置取消默认，这样每次编译后sct文件不会被重置
----------------------------------------------------------------
第二步：(第一个工程)
如果有使用killkeil.bat的，文本模式打开后，删除货注释：del *.sct /s
----------------------------------------------------------------
第三步：(第一个工程)
修改sct文件

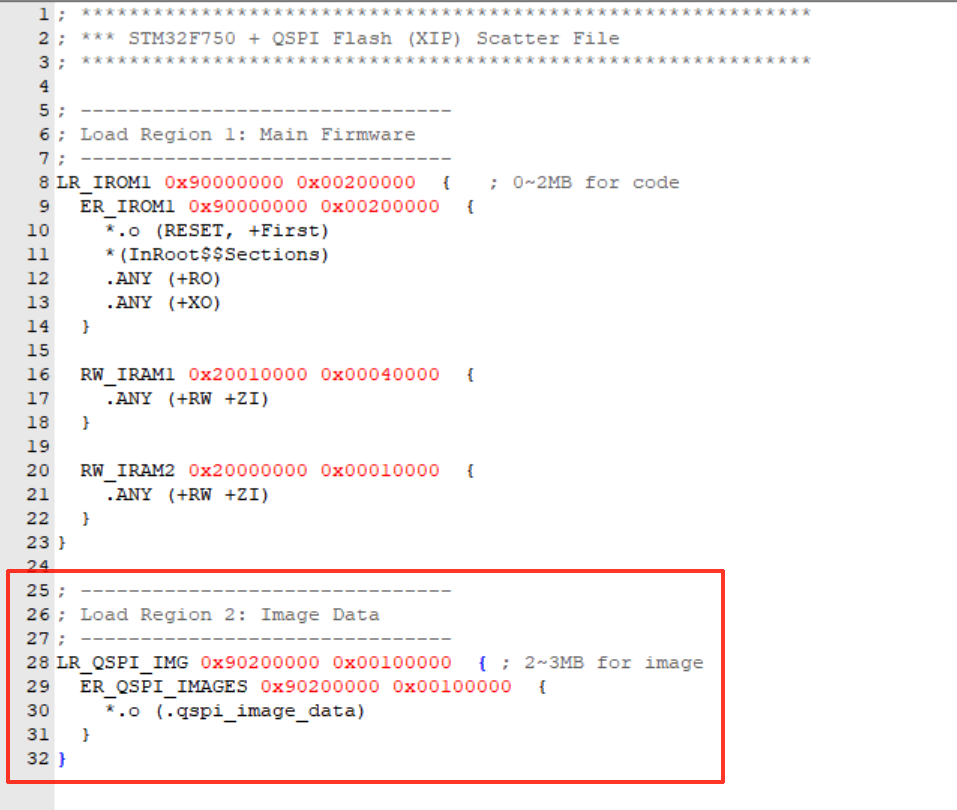

在末尾增加一个region
; -------------------------------
; Load Region 2: Image Data
; -------------------------------
LR_QSPI_IMG 0x90200000 0x00100000 { ; 2~3MB for image
ER_QSPI_IMAGES 0x90200000 0x00100000 {
*.o (.qspi_image_data)
}
}
----------------------------------------------------------------
第四步：(第一个工程)
将所有图片转换后的数组放在一个c文件中，

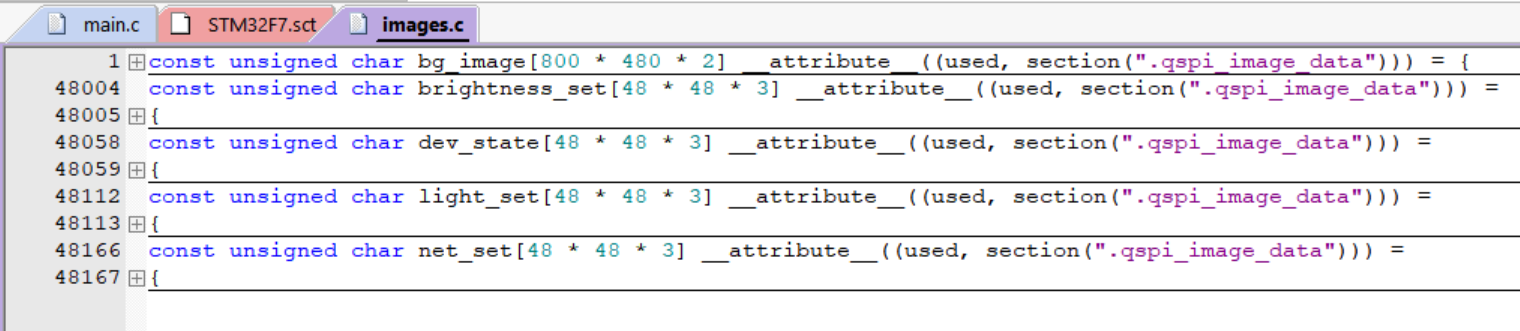

const unsigned char 随便什么名字[数组的大小] __attribute__((used, section(".qspi_image_data"))) =
.qspi_image_data就是sct文件中新region的的名字，记住一定要带"."
----------------------------------------------------------------
第五步：(第一个工程)
将优化等级设置为-o0，因为数组声明了，但没使用，默认的优化等级会优化掉没使用的东西
----------------------------------------------------------------
第六步：(第一个工程)
下载，这个过程比较慢
----------------------------------------------------------------
第七步：(第二个工程)
做一个数组索引，和结构体，来描述在哪里，大小等信息
[C] 纯文本查看 复制代码 typedef enum
{
image_bg = 0,
image_ic1,
image_ic2,
image_ic3,
image_ic4,
image_end,
} ImageType_t;
typedef struct
{
uint16_t *data;
uint16_t width;
uint16_t height;
uint32_t size;
} IMAGE_INFO;
定义
[C] 纯文本查看 复制代码 IMAGE_INFO image_info[image_end] =
{
//从2MB位置开始
[image_bg] =
{
.data = (uint16_t *)0x90200000,
.width = 800,
.height = 480,
.size = 800 * 480 * 2,
},
[image_ic1] =
{
.data = (uint16_t *)0x90200000,
.width = 48,
.height = 48,
.size = 48 * 48 * 3,
},
[image_ic2] =
{
.data = (uint16_t *)0x90200000,
.width = 48,
.height = 48,
.size = 48 * 48 * 3,
},
[image_ic3] =
{
.data = (uint16_t *)0x90200000,
.width = 48,
.height = 48,
.size = 48 * 48 * 3,
},
[image_ic4] =
{
.data = (uint16_t *)0x90200000,
.width = 48,
.height = 48,
.size = 48 * 48 * 3,
},
};

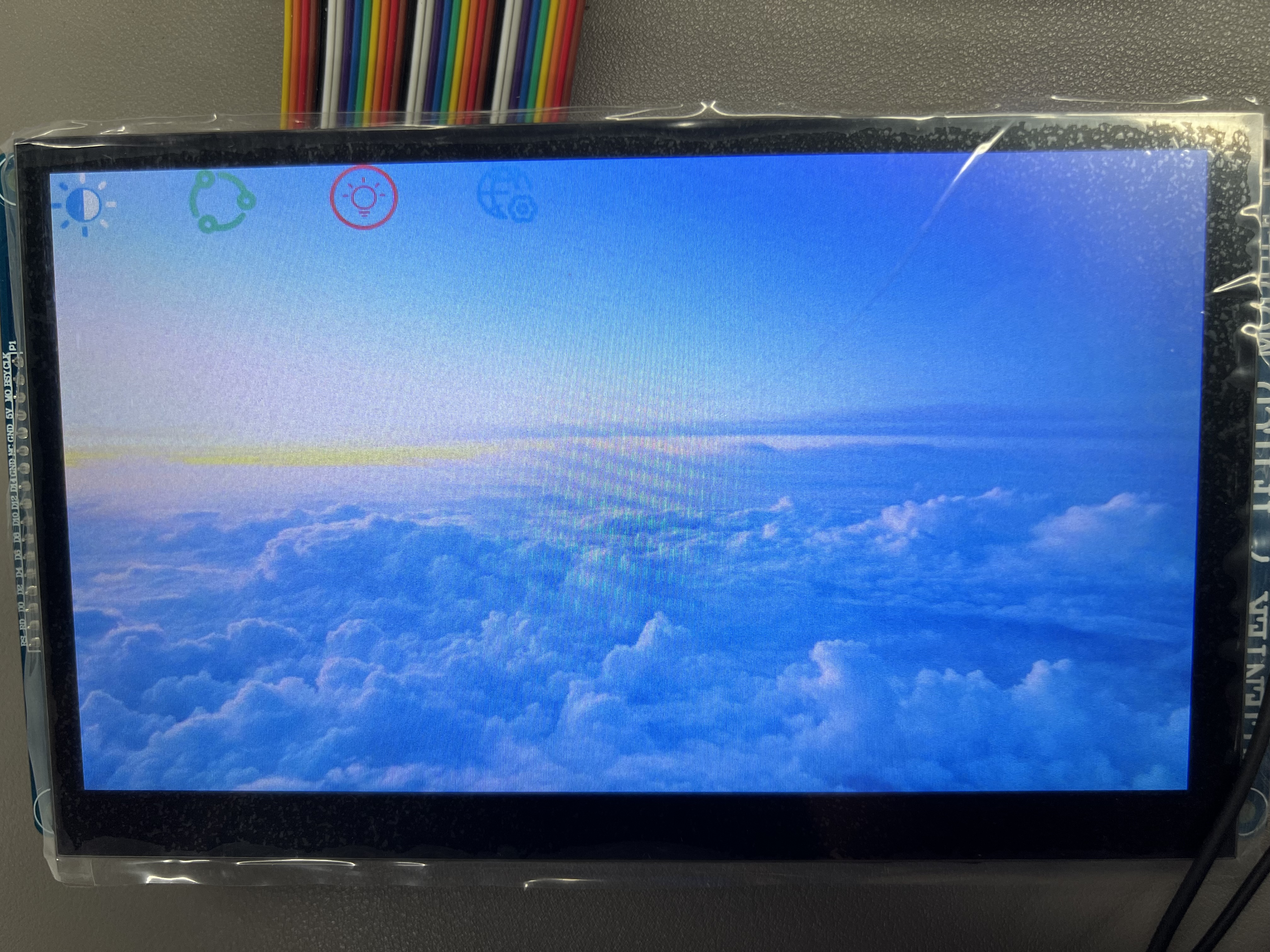

然后就可以正常的显示图片啦
TFTLCD_DrawPic(0, 0, image_info[image_bg].width, image_info[image_bg].height, image_info[image_bg].data);
|
|
