电子吧唧、蓝牙耳机充电保护主芯方案！！

芯片超人小蔡

BCV3602耐压20V输入防反接高边保护芯片

在粉丝应援场景中，“吧唧” 作为便携、个性化的身份标识，正从传统印刷徽章向 “可交互、可自定义” 的电子屏形态升级。BCV3602是一款具有输入防反接、耐压高达20V过 压保护、过流保护及过温保护等特点的高集成芯片，搭配屏幕触摸交互让应援色切换、蓝牙开关、亮度调节等操作 “一触即达”，打造出 “便携化、个性化、智能化” 的应援新载体。

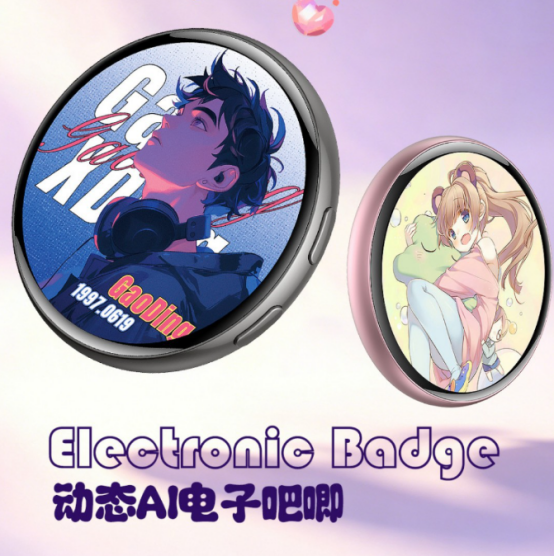

电子吧唧应用图
特点
BCV3602应用于充电电路或低压系统的前端，可以承受高达20V的异常输入电压。BCV3602具有卓越的热插拔能力，VIN和VOUT端分别接0.1uF电容的情况下，热插拔可以高达17V，特别适合抵御type_C或者其他异常输入电压的毛刺影响，以避免锂电池或低压系统免受异常输入故障带来的危害。

当输入电压大于过压保护（OVP）阈值6.10V时，IC 将快速关闭内部MOSFET，避免后端低压系统受到异常高输入电压的影响；当低压系统的输入电流过大（OCP），IC将快速关闭内部MOSFET，避免后端低系统受到异常大电流输入的影响；同时BCV3602还具有芯片过温保护（OTP），当结温度超过165ºC（典型值）时，内部FET关闭，当结温冷却 130ºC（典型值）后，设备退出热关机。

热插拔测试

输入输出无需电容，输入17V热插拔测试通过，请客

户放心使用。

概述

BCV3602是一款具有输入防反接、耐压高达20V过压保护、过流保护及过温保护等特点的高集成芯片。

参数名称	参数值
输入耐压	20V
热插拔能力	17V
输入防反接保护	支持
高边功率管保护	支持
RDS(ON)	620mΩ（Type）
输入过压保护	6.10V
过流保护	1.3A
过电压保护响应时间	100ns
输出功率接通时间	10ms
过温保护	165℃
ESD	±3KV
封装	SOT23

BCV3602是一款具有输入防反接/过压/过流保护开关芯片，通过监测输入电压、输出电流、电池电压来控制内置功率MOS管的开关，从而对后级器件进行保护。当监测到输入电压超过预设阈值时，芯片马上将功率MOS管关闭，避免瞬间高压通过，伤害后级器件。当监测到输出电流超过预设阈值时，为了排除毛刺电流的影响，芯片首先会等待一段固定的时间，在这段时间后，如果输出电流一直保持在预设阈值电

流以上，那么就会将内置功率MOS管关闭，避免大电流对后级器件产生损害。此外芯片还具备过温保护、欠压保护等功能。

核心参数	典型值	单位
输入电压范围	3~17	V
导通电阻 (RON)	620	mΩ
过压保护电压	6.10	V
过流保护电流	1.3	A
过温保护阈值	165	℃
热插拔能力	17	V
输入耐压	20	V
封装	SOT23	-

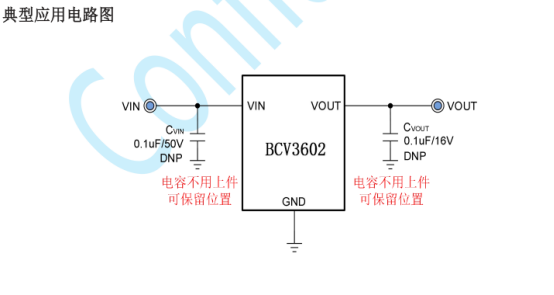

BCV3602用于“电子吧唧/电子徽章”便携设备中可比友商型号不降低性能电情况下可省略每颗芯片可节省：输入0.1uF/50V + 输出0.1uF/16V = 2颗电容且本身芯片价格优势，双重优化方案。工程师一颗值得参考的前端保护芯片！
