关于抗锯齿在浅背景色，深前景色时的毛刺问题请教。

qtxxcj123 · 发表于 3 小时前

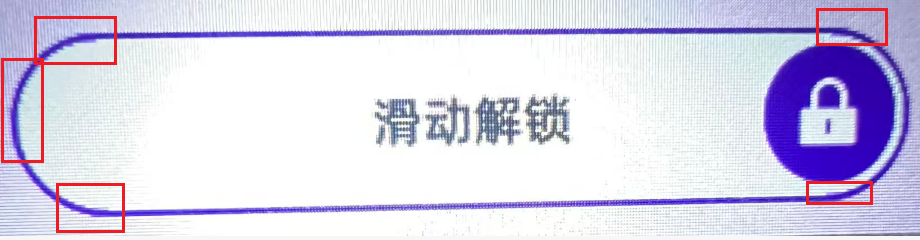

我使用的是GD32F470，通过16bit的8080并口驱动LCD，LCD是320*480的分辨率，emwin的颜色深度配置成RGB565，开启了窗口的内存设备标志（WM_SetCreateFlags(WM_CF_MEMDEV);），在使用发现如下现象，在圆角矩形的绘制时，使用0x00F7F0FA的背景色，使用0x009B42DF的前景色，绘制出来圆角矩形会有毛刺现象，下面是效果图：

，绘制的代码如下：
      case WM_PAINT:
      {
         GUI_RECT rt = {0};
         WM_GetClientRectEx(pMsg->hWin, &rt);
         GUI_AA_SetFactor(get_AA_factor());
         /* 绘制背景：主界面背景色 */
         GUI_SetBkColor(get_primary_bk_color());
         GUI_Clear();
         /* 圆角矩形，居中 */
         GUI_RECT boxRt;
         boxRt.x0 = LOCK_RECT_X;
         boxRt.y0 = LOCK_RECT_Y;
         boxRt.x1 = LOCK_RECT_X + LOCK_RECT_W - 1;
         boxRt.y1 = LOCK_RECT_Y + LOCK_RECT_H - 1;
         /* 圆角矩形外框：master色 */
         GUI_SetColor(get_master_color());
         GUI_AA_FillRoundedRectEx(&boxRt, LOCK_RECT_RAD);
         /* 圆角矩形内部：白色（内缩2px） */
         GUI_RECT innerRt = boxRt;
         innerRt.x0 += 2;
         innerRt.y0 += 2;
         innerRt.x1 -= 2;
         innerRt.y1 -= 2;
         GUI_SetColor(GUI_WHITE);
         GUI_AA_FillRoundedRectEx(&innerRt, LOCK_RECT_RAD - 2);
         /* 计算当前圆形中心X (基于滑动偏移) */
         int circleCX = LOCK_CIRCLE_HOME_X + s_lockDrag.offsetX;
         int circleCY = (boxRt.y0 + boxRt.y1) / 2;
         /* 解锁图标：紫色圆角矩形轨道 + 圆形图标（在轨道内部移动） */
         {
            /* 绘制紫色圆角矩形轨道：从右侧HOME位置延伸到当前圆形中心位置 */
            /* 圆形在轨道左端，轨道包裹圆形 */
            GUI_RECT trackRt;
            trackRt.x0 = circleCX - LOCK_ICON_CIRCLE_R;
            trackRt.y0 = circleCY - LOCK_ICON_CIRCLE_R;
            trackRt.x1 = LOCK_CIRCLE_HOME_X + LOCK_ICON_CIRCLE_R;
            trackRt.y1 = circleCY + LOCK_ICON_CIRCLE_R;
            GUI_SetColor(get_master_color());
            GUI_AA_FillRoundedRectEx(&trackRt, LOCK_ICON_CIRCLE_R);
            /* 在圆形位置绘制白色填充圆（覆盖紫色，形成图标背景） */
            GUI_AA_FillCircle(circleCX, circleCY, LOCK_ICON_CIRCLE_R - 2);
            /* 白色圆内绘制锁图标 (ICO_LOCK_WHITE, 24x24) */
            int icoX = circleCX - 12;
            int icoY = circleCY - 12;
            USER_BMP_DrawEx(ICO_LOCK_WHITE, icoX, icoY);
            /* 长按进度弧（仅在长按计时时显示，绘于图标外圈） */
            if(s_lockLongPress.active && s_lockLongPress.ticks > 0U)
            {
                  int progress = (int)s_lockLongPress.ticks * 100
                                 / (int)LOCK_LONGPRESS_MAX_TICKS;
                  int arcR = LOCK_ICON_CIRCLE_R + 3;
                  GUI_SetPenSize(3);
                  /* 灰色底圆环 */
                  GUI_SetColor(0x00CCCCCC);
                  GUI_DrawCircle(circleCX, circleCY, arcR);
                  /* 主色进度弧（从12点钟顺时针） */
                  GUI_SetColor(get_master_color());
                  GUI_DrawArc(circleCX, circleCY, arcR, arcR,
                                 90 - progress * 360 / 100, 90);
                  GUI_SetPenSize(1);
            }
         }
         /* 绘制"滑动解锁"文字（始终居中显示，不随拖动移动） */
         {
            GUI_RECT textRt = innerRt;
            GUI_SetFont(FONT_20_BOLD);
            GUI_SetTextMode(GUI_TEXTMODE_TRANS);
            GUI_SetColor(get_font_secondary_color());
            GUI_DispStringInRect(trUtf8(STR_SLIDE_TO_UNLOCK),
                  &textRt, GUI_TA_HCENTER | GUI_TA_VCENTER);
         }
         break;
      }
想请教一下有什么办法可以优化这个显示效果吗？

qtxxcj123 · 发表于 3 小时前

这是显示效果，emwin的版本是6.52.

eric2013 · 发表于 3 小时前

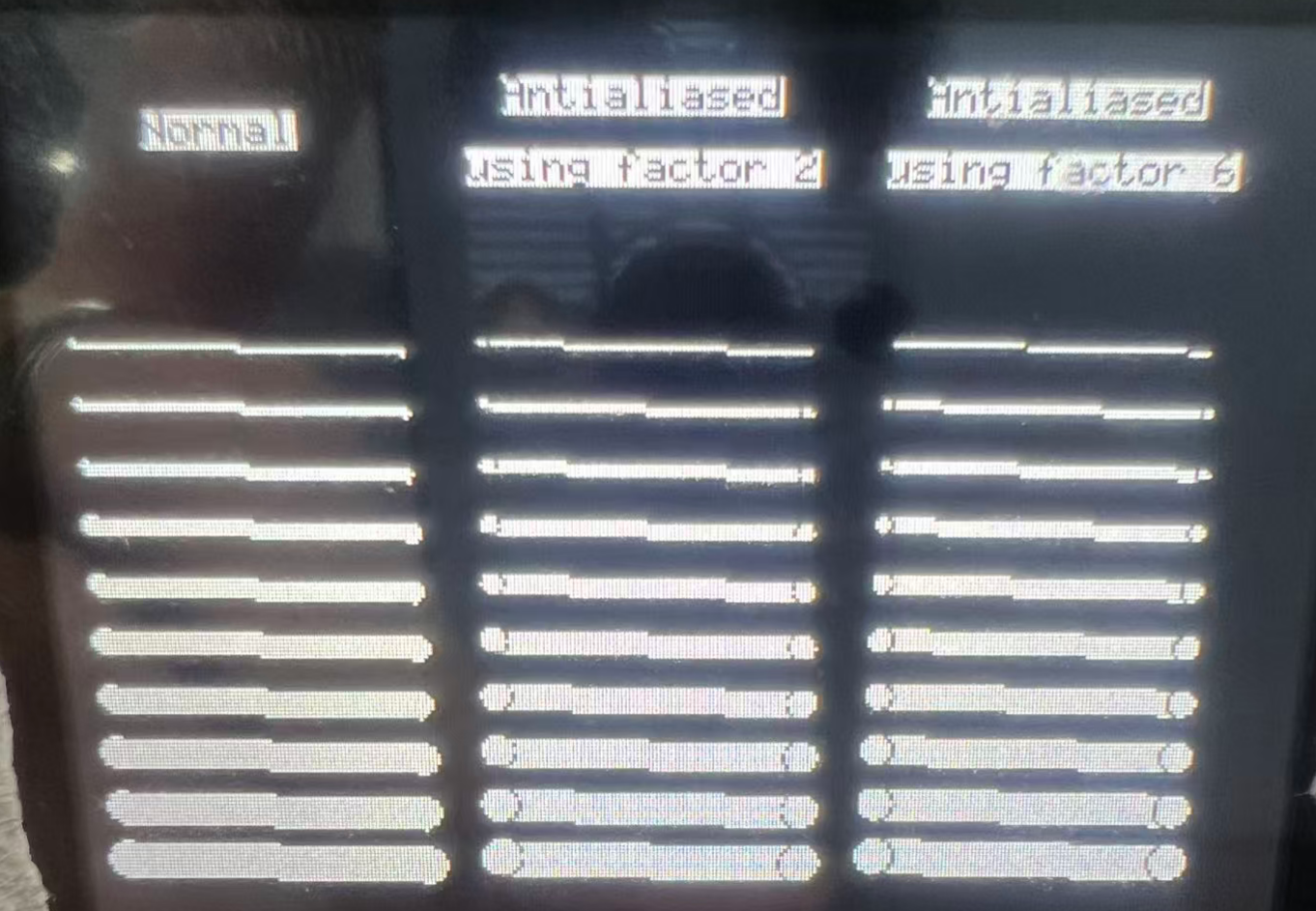

在你的程序里面运行下这个，看看抗锯齿效果显示正常不，如果正常，没问题

[C] 纯文本查看 复制代码

/*********************************************************************
* SEGGER Microcontroller GmbH *
* Solutions for real time microcontroller applications *
* *
* emWin example code *
* *
**********************************************************************
----------------------------------------------------------------------

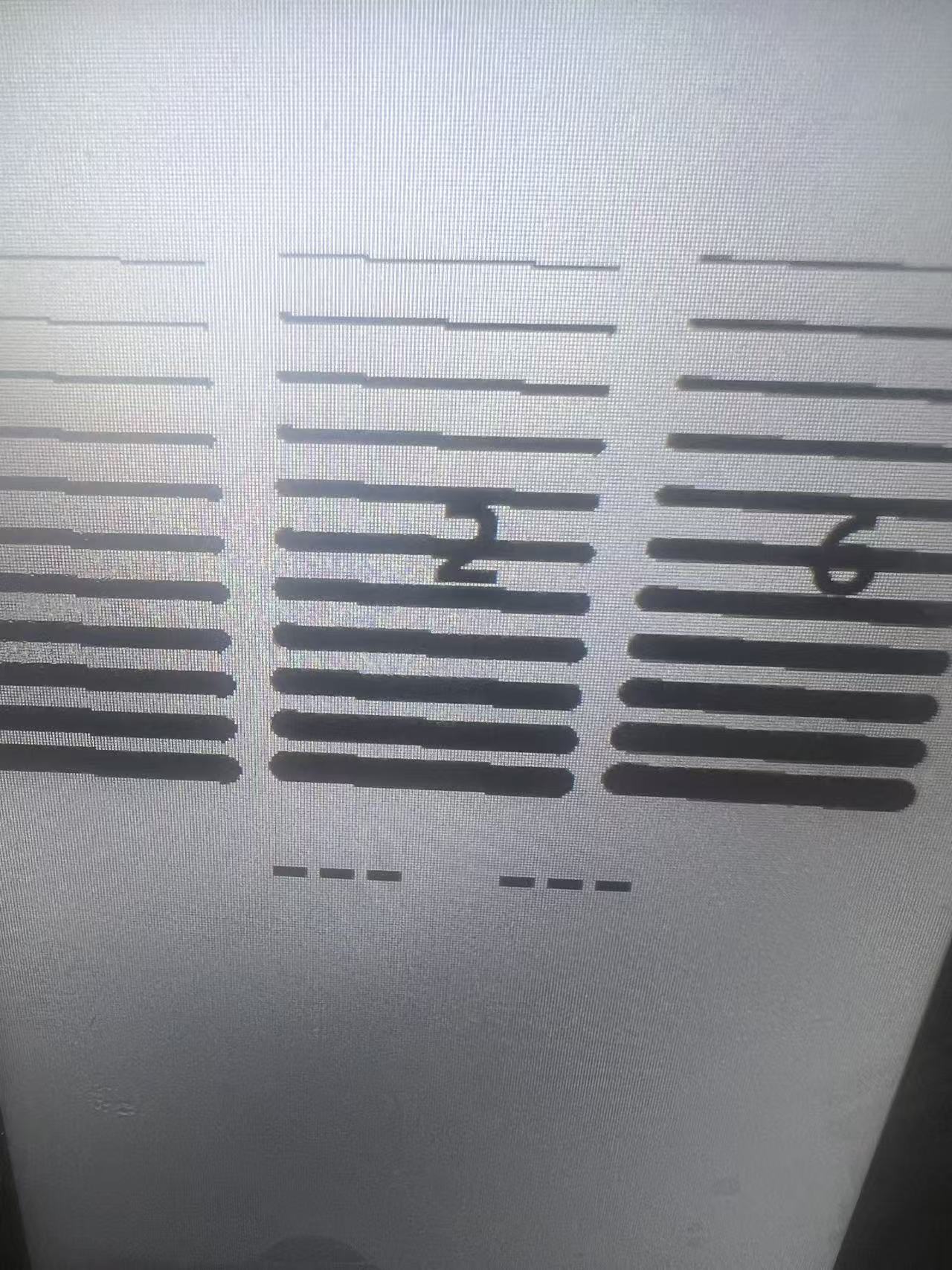

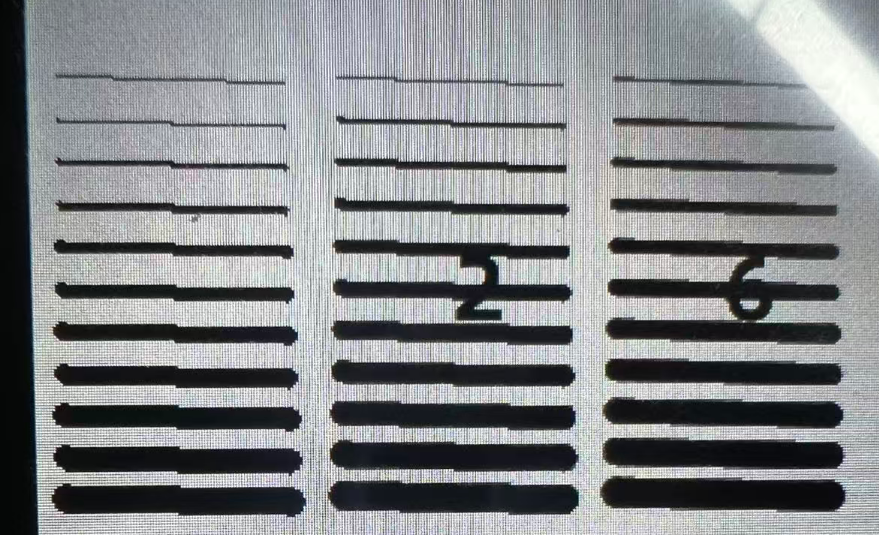

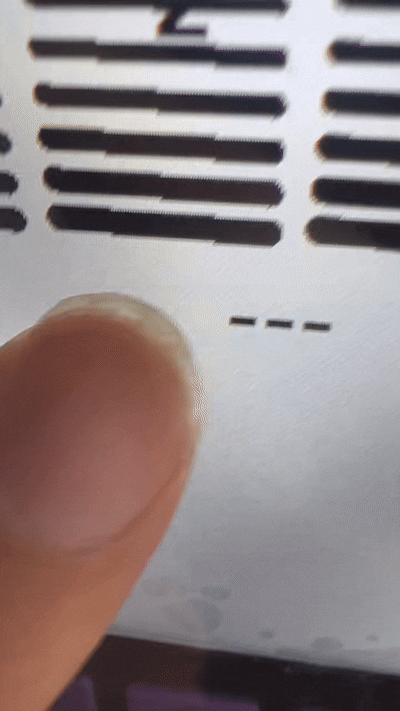

File : AA_Lines.c
Purpose : Shows lines with different antialiasing qualities
----------------------------------------------------------------------
*/
#include "GUI.h"
/*******************************************************************
*
* Show lines with different antialiasing qualities
*
********************************************************************
*/
static void DemoAntialiasing(void) {
int i, x1, x2, y;
y = 2;
//
// Set drawing attributes
//
GUI_SetColor(GUI_BLACK);
GUI_SetBkColor(GUI_WHITE);
GUI_Clear();
x1 = 10;
x2 = 90;
//
// Draw lines without antialiasing
//
GUI_DispStringHCenterAt("\nNormal", (x1 + x2) / 2, 10);
for (i = 1; i < 12; i++) {
GUI_SetPenSize(i);
GUI_DrawLine(x1, 40 + i * 15, x2, 40 + i * 15 + y);
}
x1 = 110;
x2 = 190;
//
// Draw lines with antialiasing quality factor 2
//
GUI_AA_SetFactor(2);
GUI_DispStringHCenterAt("Antialiased\n\nusing factor 2", (x1 + x2) / 2, 10);
for (i = 1; i < 12; i++) {
GUI_SetPenSize(i);
GUI_AA_DrawLine(x1, 40 + i * 15, x2, 40 + i * 15 + y);
}
x1 = 210;
x2 = 290;
//
// Draw lines with antialiasing quality factor 6
//
GUI_AA_SetFactor(6);
GUI_DispStringHCenterAt("Antialiased\n\nusing factor 6", (x1 + x2) / 2, 10);
for (i = 1; i < 12; i++) {
GUI_SetPenSize(i);
GUI_AA_DrawLine(x1, 40 + i * 15, x2, 40 + i * 15 + y);

}
}
/*******************************************************************
*
* MainTask
*
********************************************************************
*/
void MainTask(void) {
GUI_Init();
DemoAntialiasing();
while(1)
GUI_Delay(100);
}
