开源库DSPi，将树莓派Pico打造成专业级的数字音频处理器，支持房间校正、有源分频、参数均衡器、时间对齐、响度补偿、耳机串音等

eric2013

项目基本信息
开源地址：https://github.com/WeebLabs/DSPi
硬件平台：Raspberry Pi Pico (RP2040) / Pico 2 (RP2350)
开发语言：C (90.9%) + ARM汇编 (2.8%)

【简介】
DSPi 是一款运行在 RP2040/RP2350 上的固件，将几美元的树莓派Pico变成一台功能完整的USB数字音频信号处理器（DSP），支持房间校正、有源分频、参数均衡器、时间对齐、响度补偿、耳机串音等专业音频处理功能。

【项目背景与定位】
传统专业级DSP音频处理器动辄数千元甚至上万元，而且配置界面复杂、生态封闭。DSPi项目的核心理念是：用不到一杯咖啡钱的硬件（~$4的RP2040/RP2350）实现专业级的数字音频处理能力。

它作为USB声卡工作，电脑/手机即插即用，通过配套的DSPi Console应用程序进行所有配置——无需写代码、无需懂信号处理，图形化界面调节一切。

【核心功能特性】
1. 完整的音频信号处理链
DSPi 的音频信号从 USB 输入到最终输出，经过5级可配置的处理流水线：
USB输入（16/24-bit PCM立体声，44.1/48/96kHz）
  │
  ▼ PASS 1：逐通道前置放大器 + USB音量控制
  │
  ▼ PASS 2：主均衡器（每通道10频段参数EQ）
  │
  ▼ PASS 2.5：音量均衡器 / RMS压缩器（可选）
  │
  ▼ PASS 3：耳机串音(BS2B) + 响度补偿（可选）
  │
  ▼ PASS 4：矩阵混音器（2输入 × 多输出路由）
  │
  ▼ PASS 5：逐输出EQ → 增益/静音 → 延迟对齐 → 主音量
  │
  ├── 输出插槽0-3 → S/PDIF光纤 或 I2S数字输出
  └── PDM输出 → 低音炮（Delta-Sigma调制）

2. 参数均衡器（PEQ）
这是DSPi最核心的功能之一：
（1）每个通道独立 10频段EQ
（2）支持6种滤波器类型：Flat（平直）、Peaking（峰值）、Low Shelf（低频搁架）、High Shelf（高频搁架）、Low Pass（低通）、High Pass（高通）
（3）RP2040版本：共70个滤波频段，采用Q28定点biquad IIR实现，手写ARM汇编优化
（4）RP2350版本：共110个滤波频段，采用混合SVF/biquad架构（单精度浮点+FPU硬件加速），低频精度更优

3. 矩阵混音器 —— 灵活的音频路由
（1）RP2350：2×9矩阵（2路输入 × 9路输出），每个交叉点独立控制启用/禁用、增益(-∞ ~ +12dB)、相位反转
（2）RP2040：2×5矩阵（2路输入 × 5路输出）

这意味着你可以把任意输入通道的路由到任意输出通道，轻松实现复杂的分频和路由方案。

4. 有源分频支持

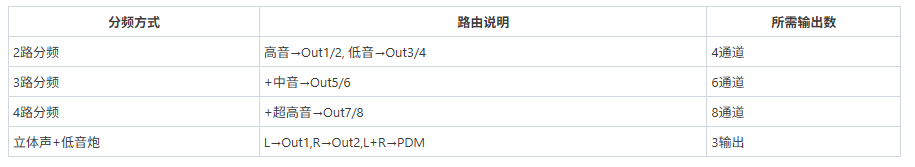

通过矩阵混音器+每输出独立EQ的组合，DSPi可以轻松实现：



5. 时间对齐（延迟校正）
（1）每个输出通道独立的延迟线
（2）最大 85ms延迟范围
（3）用于多扬声器系统中不同位置扬声器的声学距离补偿

6. 响度补偿
（1）基于 ISO 226:2003 等响度曲线标准
（2）音量较低时自动增强低频和高频
（3）可配置参考声压级(40-100dB)和补偿强度(0-200%)

7. 耳机串音模拟（Headphone Crossfeed）
（1）基于 BS2B（Bauer Stereo-to-Binaural） 算法 + 耳间时间延迟(ITD)
（2）3种经典预设：Default、Chu Moy、Jan Meier
（3）支持自定义参数
（4）让耳机听感更接近音箱的立体声体验。

8. 音量均衡器（Volume Leveller）
（1）RMS向上压缩器，立体声联动
（2）软拐点设计，可选10ms前瞻(lookahead)
（3）内置-6dBFS安全限制器，防止削波

9. 低音炮PDM输出
（1）2阶Delta-Sigma调制器，256倍过采样
（2）TPDF抖动 + 噪声整形技术
（3）泄漏积分器直流保护
（4）仅需一个GPIO引脚 + RC低通滤波即可驱动有源低音炮

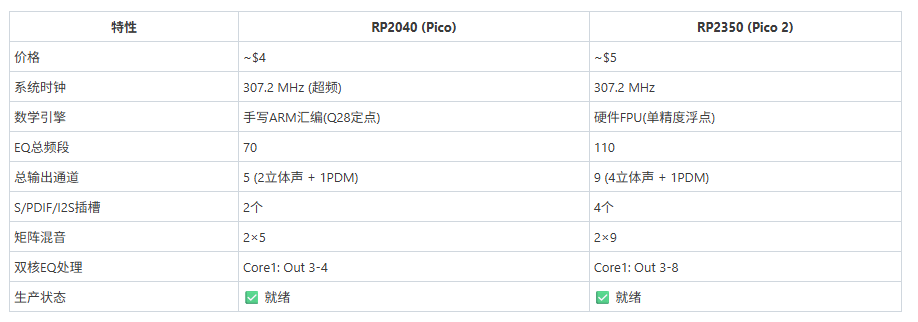

硬件平台对比


【技术架构亮点】
1、双核分工
RP2040/RP2350的双核被充分利用：
Core 0：USB通信、音频流管理、主DSP处理链（前置放大→主EQ→串音→响度→矩阵混音→输出插槽0-1的EQ/延迟/S/PDIF编码）、控制逻辑
Core 1（三种模式自动切换）：
（1）PDM模式：运行Delta-Sigma调制器生成低音炮位流
（2）EQ Worker模式：并行处理高编号输出的EQ运算（RP2040: Out 3-4, RP2350: Out 3-8）
（3）空闲模式：不需要时自动休眠

2、PIO零CPU开销
利用RP2040/RP2350独有的 PIO（Programmable I/O） 单元：
（1）PIO0：硬件卸载S/PDIF编码（双相标记编码BMC），完全不需要CPU参与
（2）PIO1：硬件生成PDM位流（低音炮输出）

这意味着即使在进行繁重的DSP计算时，音频输出也不会产生任何抖动或 glitch。

3、引脚运行时可重映射
所有输出引脚（包括I2S BCK/LRCLK/MCK）都可以通过DSPi Console在运行时重新分配，无需重新烧录固件。这给硬件设计带来了极大的灵活性。

4、输出接口说明
S/PDIF 光纤/同轴输出
（1）24-bit数据，直接输出到GPIO引脚
（2）需要东芝 TX179 光纤发射器（几毛钱）或简单的电阻分压器即可转换为标准S/PDIF电平
（3）连接到任何支持S/PDIF输入的DAC、功放或有源音箱

5、I2S 数字输出
（1）标准24-bit / 32帧 左对齐格式
（2）BCK/LRCLK共享，支持128×或256×主时钟(MCK)
（3）可直接连接大多数I2S DAC芯片（如PCM5122、ES9038等）

6、PDM 低音炮输出
（1）1-bit逻辑电平输出
（2）外接简单的RC低通滤波（电阻+电容）即可转为模拟音频信号
（3）驱动有源低音炮的线路输入

7、预设系统
（1）10个预设槽位，存储完整的DSP配置（所有EQ参数、混音矩阵、增益、延迟等）
（2）批量参数传输机制：一次USB传输约2.9KB即可加载完整预设
（3）可设置启动默认预设
（4）固件升级时旧版预设自动迁移
（5）每个通道可独立命名

8、诊断与监控
DSPi提供了全面的运行时诊断信息：
（1）峰值/削波表：实时监测各通道电平
（2）缓冲区统计：USB音频缓冲区健康状态
（3）USB PHY错误报告：底层通信质量
（4）CPU负载监控：双核利用率实时显示

【典型应用场景】
场景一：桌面Hi-Fi系统
电脑USB连接Pico → S/PDIF输出到外置DAC → 功放 → 音箱
（1）利用PEQ做房间频率响应校正
（2）利用响度补偿在小音量下保持听感平衡

场景二：DIY主动分频音响
电脑/手机USB连接Pico(RP2350) → I2S输出到多路DAC → 多路功放 → 分频单元(高/中/低音)
（1）矩阵混音器实现精确分频路由
（2）每路独立EQ优化各单元频率响应
（3）延迟对齐确保各单元声学中心对齐

场景三：2.1声道系统
电脑USB连接Pico → I2S输出左右声道 + PDM输出低音炮
（1）成本极低的完整2.1解决方案
（2）低音炮通过PDM+RC滤波器直接驱动

场景四：耳机系统
电脑USB连接Pico → S/PDIF输出到便携DAC/耳放
（1）BS2B耳机串音模拟改善耳机声场
（2）PEQ针对特定耳机型号进行频率校正
