使用H7TOOL设置芯片STM32H750VBT6读保护，断电复位后仍然可以读出Flash，为什么？

ifree · 发表于 9 小时前

本帖最后由 ifree 于 2026-5-5 10:12 编辑

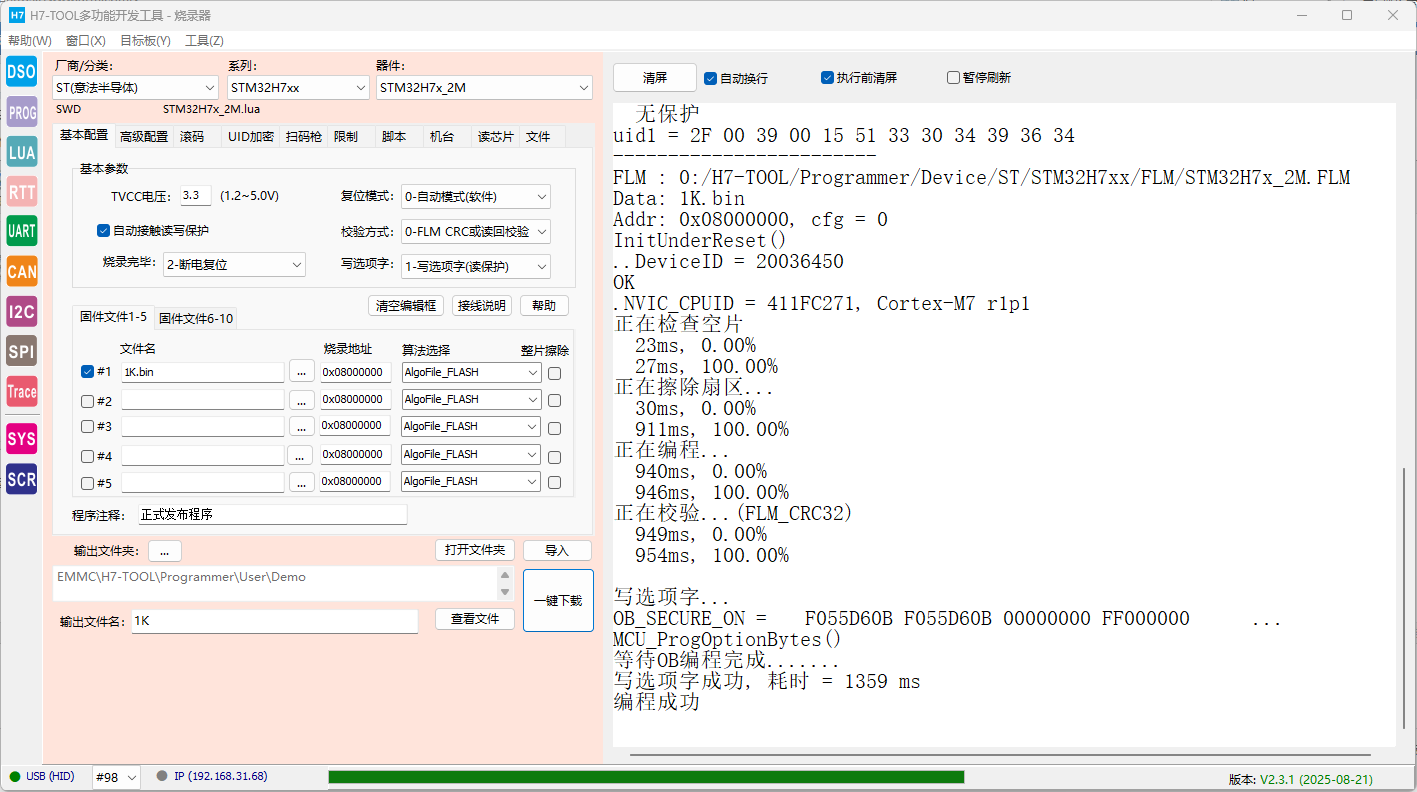

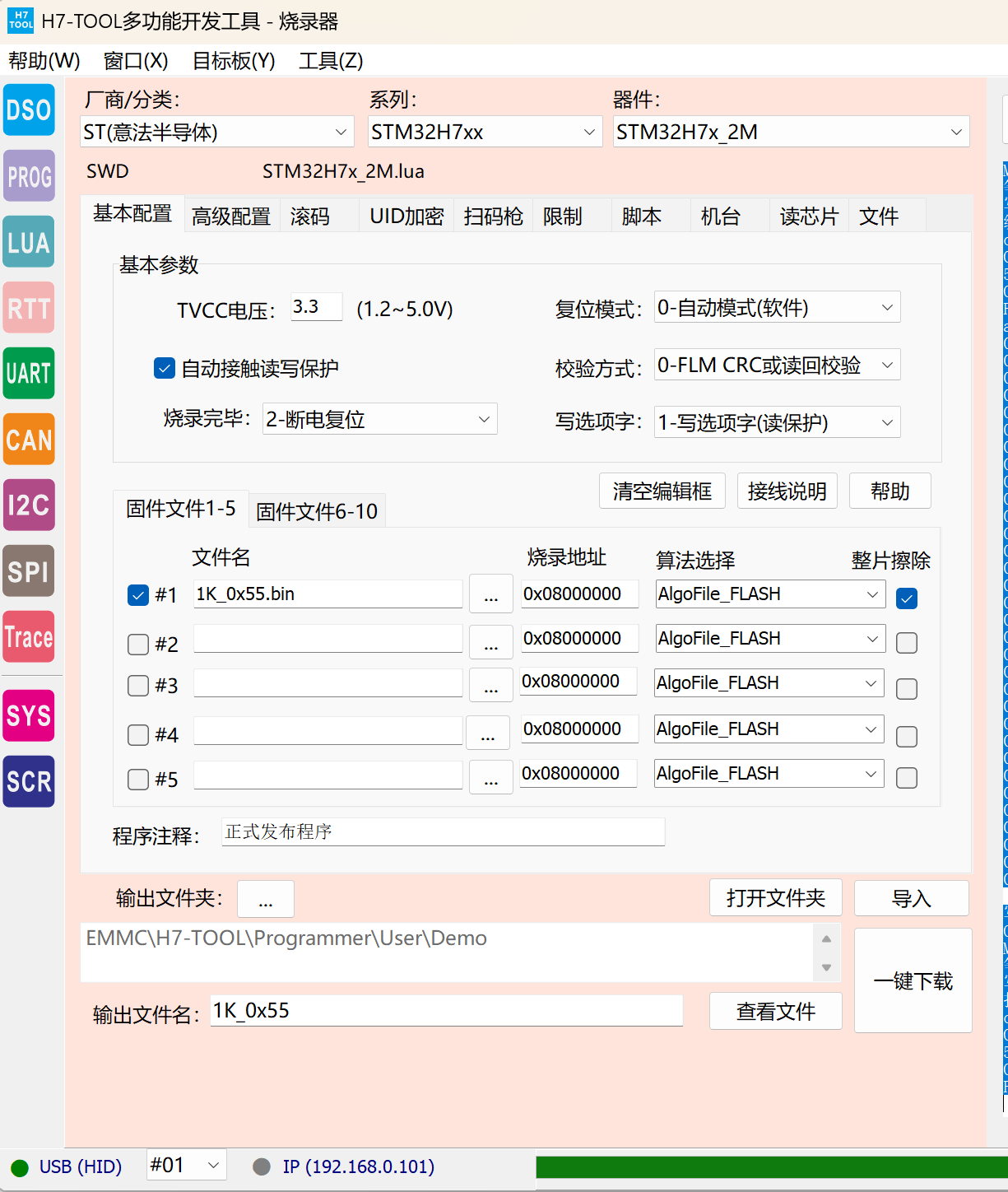

软件配置如图所示（PS：软件界面“自动接触读保护”应该写错了“自动解除读保护”），
使用的芯片是STM32H750VBT6，因为芯片内部实测有2MFlash，所以选择的2M的下载算法。
执行一键下载后，切换到读芯片页面功能，仍然可以读取Flash数据。

下载后，为了确保断电复位，我把电源切断十几秒后，重新上电，读保护好像也没有使能成功。

是哪里操作不对吗？
我在读芯片选型卡执行“使能读保护”读取选项字，在执行“解除读保护”，读取选项字，从数据来看，好像选项字没有成功。

[C] 纯文本查看 复制代码

写选项字...
OB_SECURE_ON = 	F055D60B F055D60B 00000000 FF000000 	...
MCU_ProgOptionBytes()
等待OB编程完成.......
写选项字成功, 耗时 = 1010 ms
执行掉电复位
core_id = 0x6BA02477
Option bytes Address:
5200201C 5200201D 5200201E 5200201F 52002028 52002029 5200202A 5200202B 52002030 52002031 52002032 52002033 52002038 52002040 52002041 52002042 52002043 52002128 52002129 5200212A 5200212B 52002130 52002131 52002132 52002133 52002138
Option bytes data:
F0 AA 1E 14 FF 00 00 80 FF 00 00 00 FF 00 08 F0 1F FF 00 00 00 FF 00 00 00 FF

写选项字...
MCU_RemoveProtect()
MCU_ProgOptionBytes()
等待OB编程完成.......
解除芯片保护执行完毕
硬件复位
执行掉电复位
core_id = 0x6BA02477
Option bytes Address:
5200201C 5200201D 5200201E 5200201F 52002028 52002029 5200202A 5200202B 52002030 52002031 52002032 52002033 52002038 52002040 52002041 52002042 52002043 52002128 52002129 5200212A 5200212B 52002130 52002131 52002132 52002133 52002138
Option bytes data:
F0 AA 1E 14 FF 00 00 80 FF 00 00 00 FF 00 08 F0 1F FF 00 00 00 FF 00 00 00 FF

eric2013 · 发表于 9 小时前

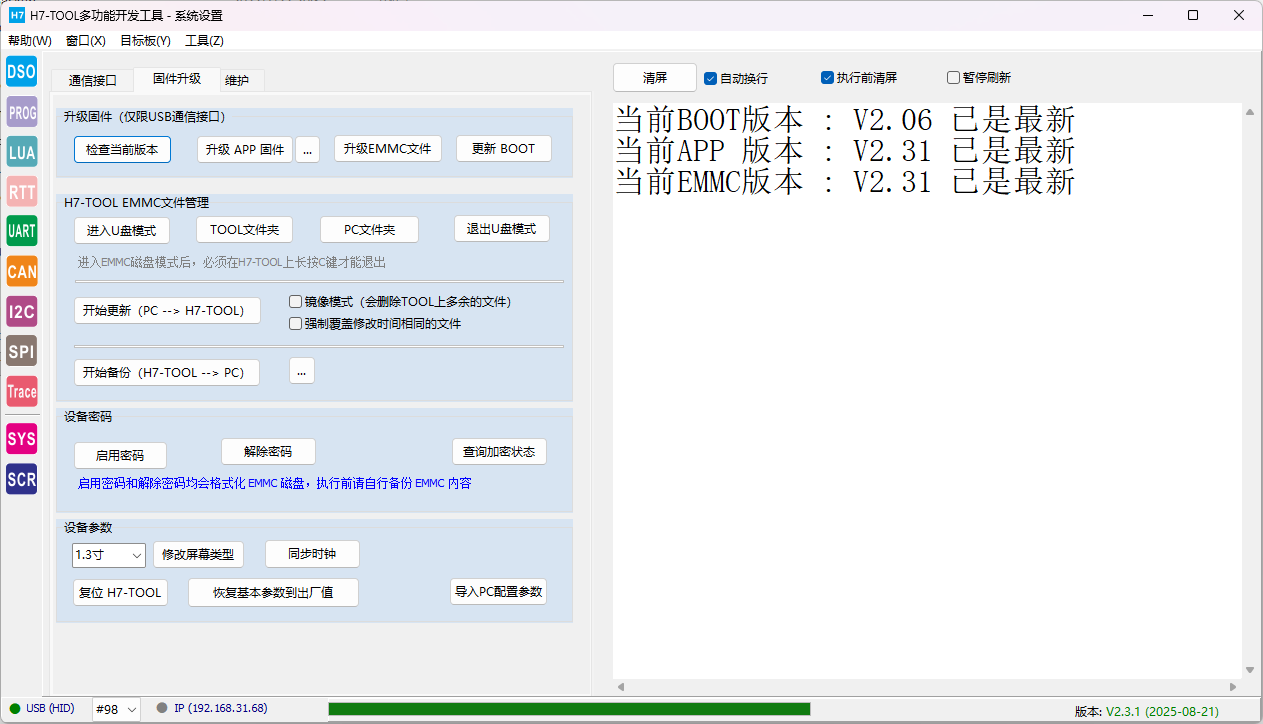

1、这个是我的软件版本，2.3.1b

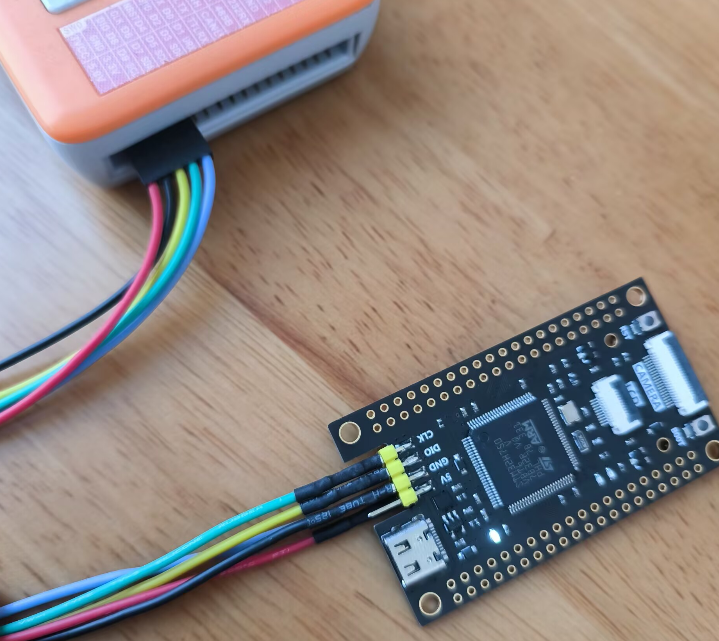

2、硬件接线，TOOL独立供电（TOOL独立供电，选择断电才有意义），方便断电上电，保证选项字节生效

硬件芯片STM32H750VBT6

3、我的配置，下载后

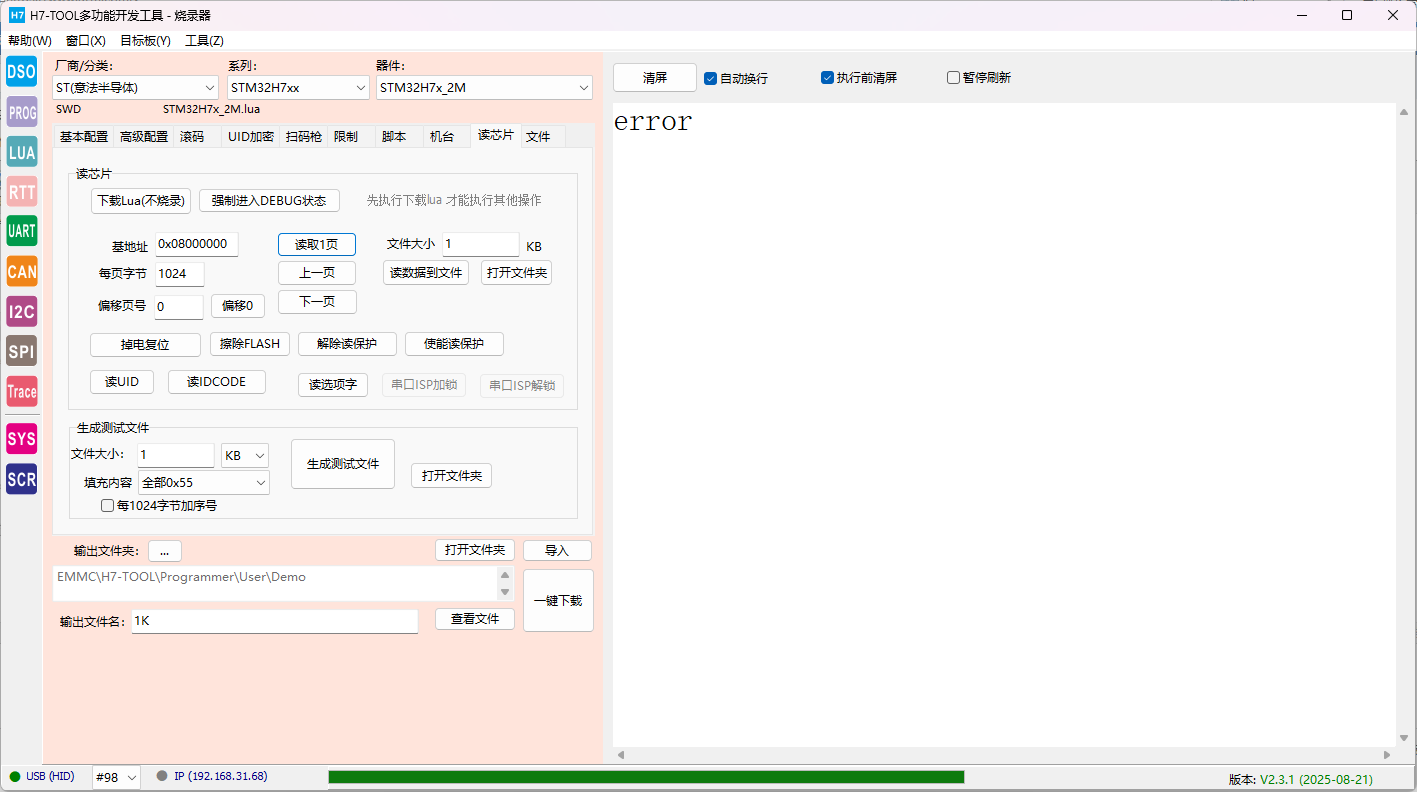

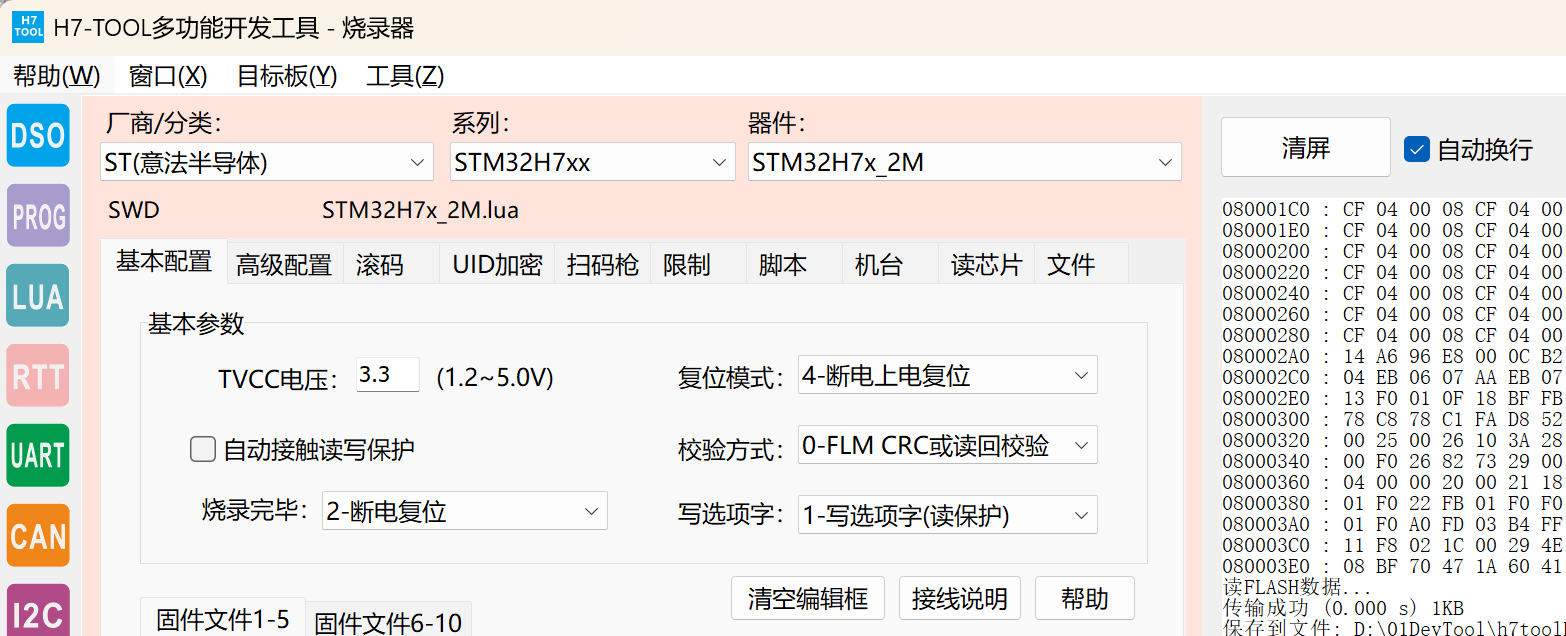

实际读取

ifree · 发表于 9 小时前

我换了一个你图片中的小系统板做实验，确实可以成功开启读保护。
但是我自己的板子，我确实只使用H7Tool供电，我把下载算法换成H750VB也是无法成功开启读保护。

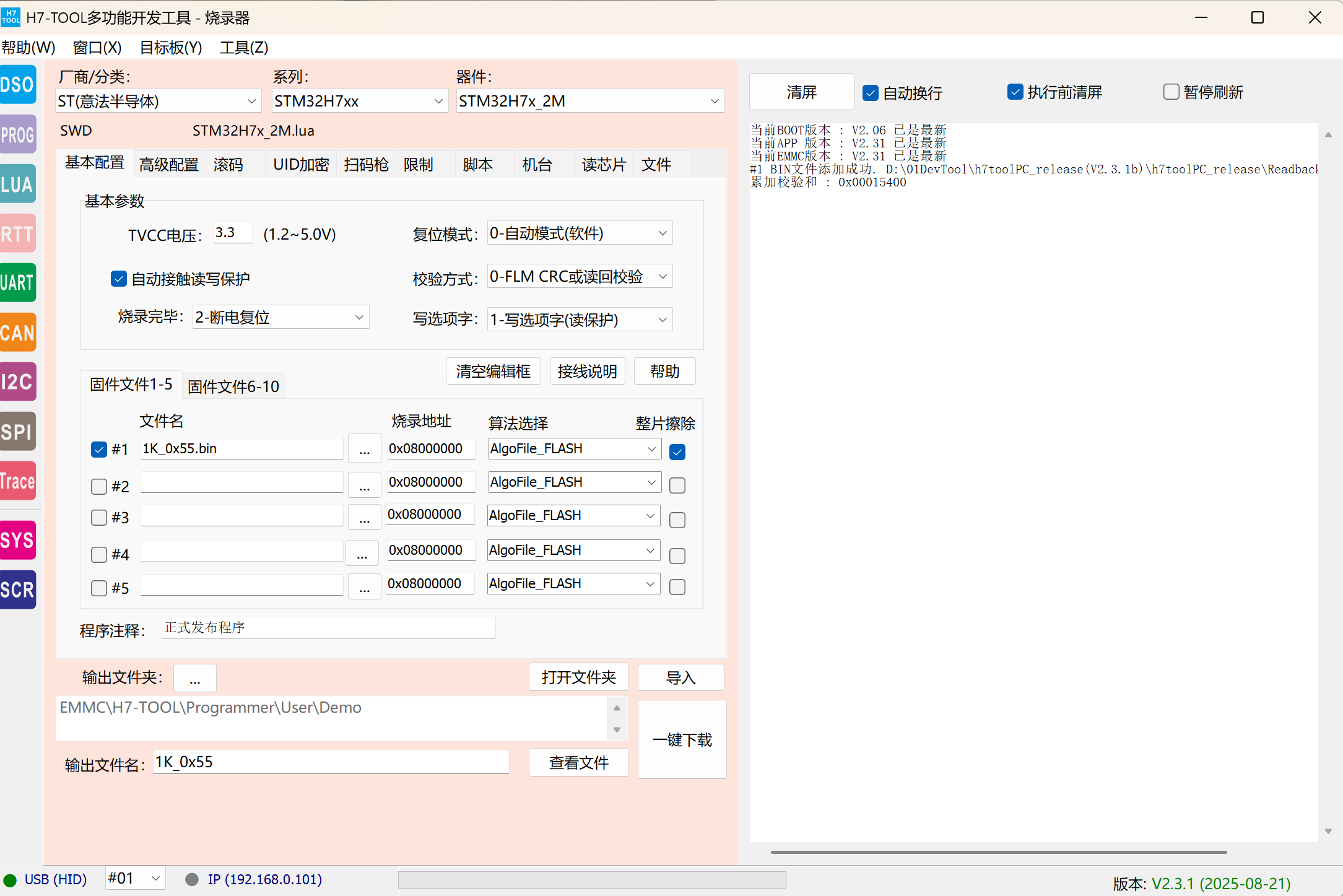

屏幕截图 2026-05-05 104038.png

[C] 纯文本查看 复制代码

-------第1步: 制作烧录配置文件lua-------
输出文件夹:
D:\01DevTool\h7toolPC_release(V2.3.1b)\h7toolPC_release\EMMC\H7-TOOL\Programmer\User\Demo
  1K_0x55.lua
  1K_0x55.ini
  1K_0x55.bin
数据文件累加校验和 : 0x00015400
制作配置文件成功!


-------第2步: 下载到H7-TOOL-------
0:/H7-TOOL/Programmer/User/Demo
  文件相同
0:/H7-TOOL/Programmer/User/Demo/1K_0x55.lua (6741)
  文件相同
0:/H7-TOOL/Programmer/User/Demo/1K_0x55.ini (66)
  传输成功
0:/H7-TOOL/Programmer/User/Demo/1K_0x55.bin (1024)
  文件相同
传输成功 (0.016 s) 共4个文件
更新文件 0:H7-TOOL/Programmer/User/autorun.ini 成功

-------第3步: 开始烧录-------
控制H7-TOOL进入脱机烧录界面成功
load "STM32H7x_2M.lua" ok
dofile : 	0:/H7-TOOL/Programmer/Device/ST/Lib/STM32H7_Lib_5C001000.lua
load "fix_data.lua" ok. V1.6(2025-03-05)
load "prog_lib.lua" ok. V3.8(2024-03-15)
load "machine_if.lua" ok.  V2.1(2024-04-12)
单路模式
开始烧录...
单路烧录
ST(意法半导体)	STM32H7xx	STM32H7x_2M
SWCLK时钟延迟: 	0
TVCC电压: 3.261V   TVCC电流:75mA
复位模式 = 0
出错立即中止 = 1
core_id = 0x6BA02477
检查读写保护...
  0x5200201D ：0xAA & 0xFF == 0xAA
  无保护
uid1 = 1D 00 26 00 08 51 39 30 35 34 30 38
------------------------
FLM : 0:/H7-TOOL/Programmer/Device/ST/STM32H7xx/FLM/STM32H7x_2M.FLM
Data: 1K_0x55.bin
Addr: 0x08000000, cfg = 1
InitUnderReset()
..DeviceID = 20036450
OK
.NVIC_CPUID = 411FC271, Cortex-M7 r1p1
正在检查空片
  25ms, 0.00%
  29ms, 100.00%
正在擦除整片...
  31ms, 0.00%
  33ms, 0.00%
..........................................
  10657ms, 100.00%
正在编程...
  10685ms, 0.00%
  10692ms, 100.00%
正在校验...(FLM_CRC32)
  10694ms, 0.00%
  10700ms, 100.00%

写选项字...
OB_SECURE_ON = 	F055D60B F055D60B 00000000 FF000000 	...
MCU_ProgOptionBytes()
等待OB编程完成.......
写选项字成功, 耗时 = 1000 ms
编程成功
core_id = 0x6BA02477
Option bytes Address:
5200201C 5200201D 5200201E 5200201F 52002028 52002029 5200202A 5200202B 52002030 52002031 52002032 52002033 52002038 52002040 52002041 52002042 52002043 52002128 52002129 5200212A 5200212B 52002130 52002131 52002132 52002133 52002138
Option bytes data:
F0 AA 1E 14 FF 00 00 80 FF 00 00 00 FF 00 08 F0 1F FF 00 00 00 FF 00 00 00 FF
address = 0x08000000, len = 1024
08000000 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000020 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000040 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000060 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000080 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
080000A0 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
080000C0 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
080000E0 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000100 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000120 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000140 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000160 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000180 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
080001A0 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
080001C0 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
080001E0 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000200 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000220 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000240 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000260 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000280 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
080002A0 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
080002C0 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
080002E0 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000300 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000320 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000340 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000360 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
08000380 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
080003A0 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
080003C0 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
080003E0 : 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55

写选项字...
OB_SECURE_ON = 	F055D60B F055D60B 00000000 FF000000 	...
MCU_ProgOptionBytes()
等待OB编程完成.......
写选项字成功, 耗时 = 1001 ms
执行掉电复位
core_id = 0x6BA02477
Option bytes Address:
5200201C 5200201D 5200201E 5200201F 52002028 52002029 5200202A 5200202B 52002030 52002031 52002032 52002033 52002038 52002040 52002041 52002042 52002043 52002128 52002129 5200212A 5200212B 52002130 52002131 52002132 52002133 52002138
Option bytes data:
F0 AA 1E 14 FF 00 00 80 FF 00 00 00 FF 00 08 F0 1F FF 00 00 00 FF 00 00 00 FF

eric2013 · 发表于 9 小时前

ifree 发表于 2026-5-5 10:43
我换了一个你图片中的小系统板做实验，确实可以成功开启读保护。
但是我自己的板子，我确实只使用H7Tool供 ...

是不是你的板子复位时间长之类的问题。

可以TOOL独立供电，不要接任何其它电源，烧录完毕后，将TOOL的SWD线从你的板子端拔掉，等待会插入SWD读取试试，还是不行，你再找找那里的问题导致的。

ifree · 发表于 8 小时前

奇了怪了，难道有的芯片的读保护是坏的？同一个板子，测试了6个，有4个读保护可以成功，另外2个板子读保护始终无法正常启用。

eric2013 · 发表于 7 小时前

ifree 发表于 2026-5-5 11:37
奇了怪了，难道有的芯片的读保护是坏的？同一个板子，测试了6个，有4个读保护可以成功，另外2个板子读保护 ...

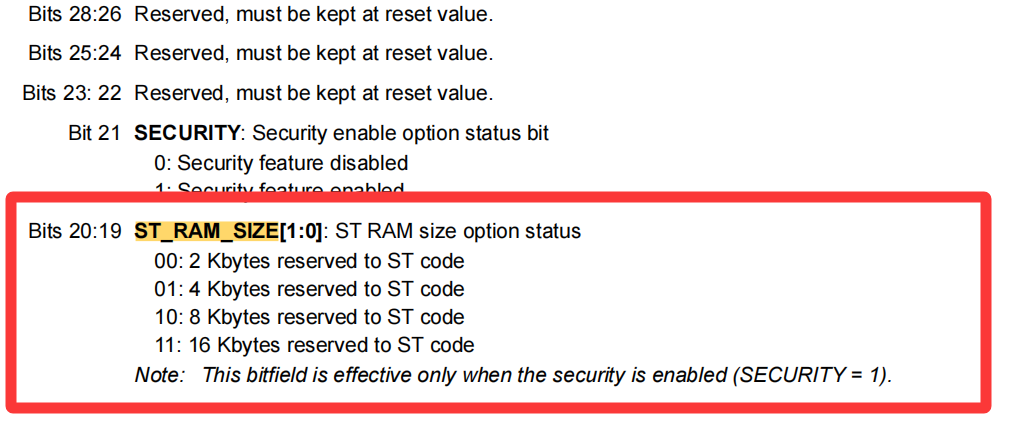

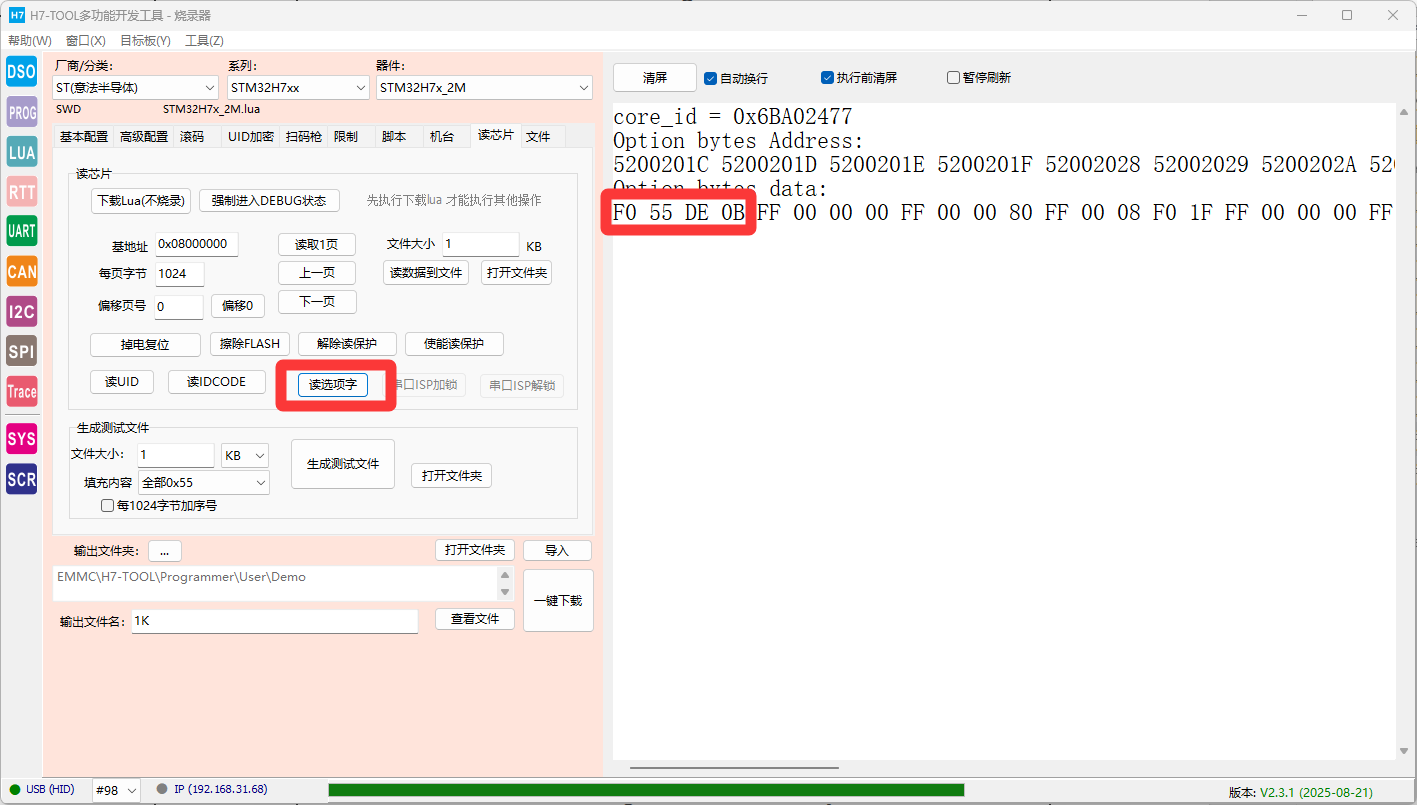

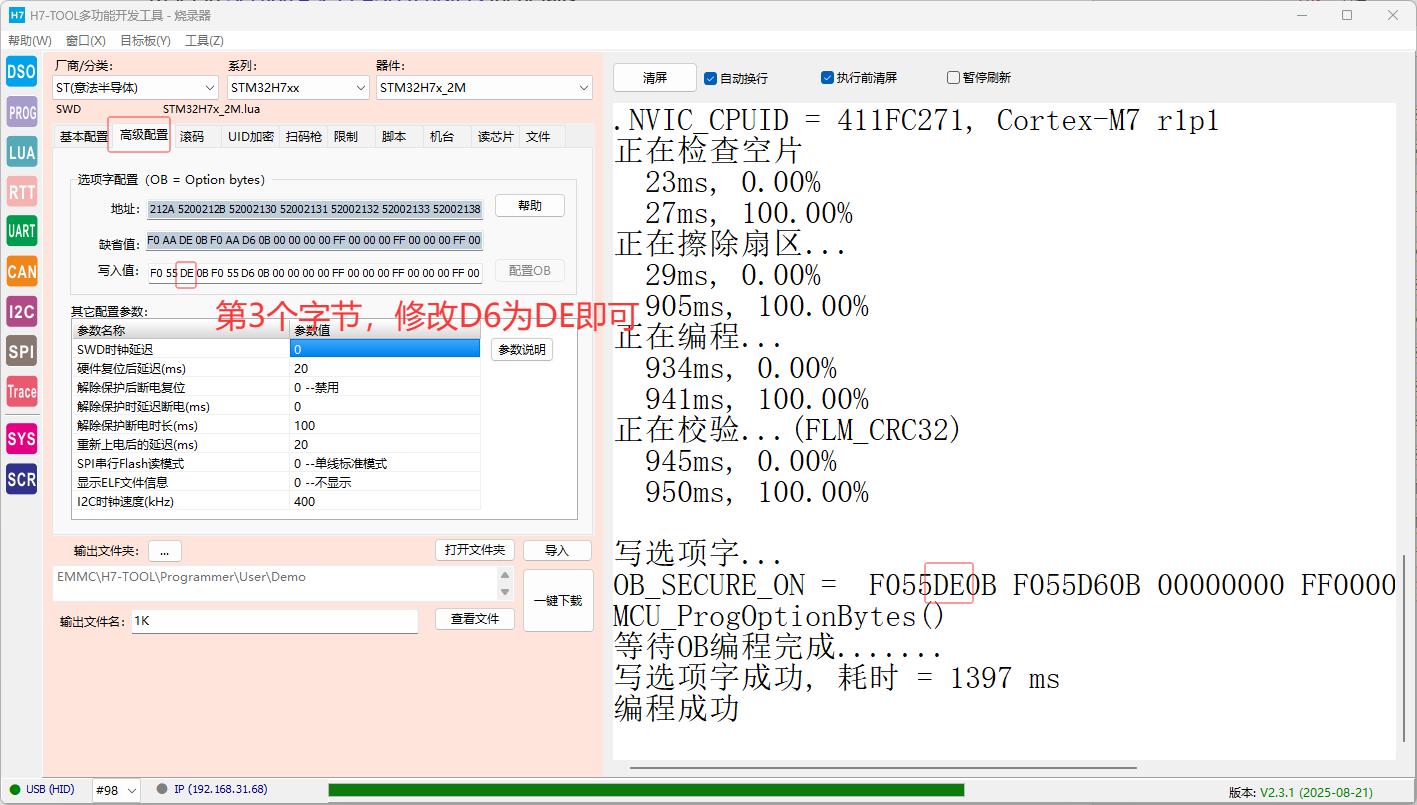

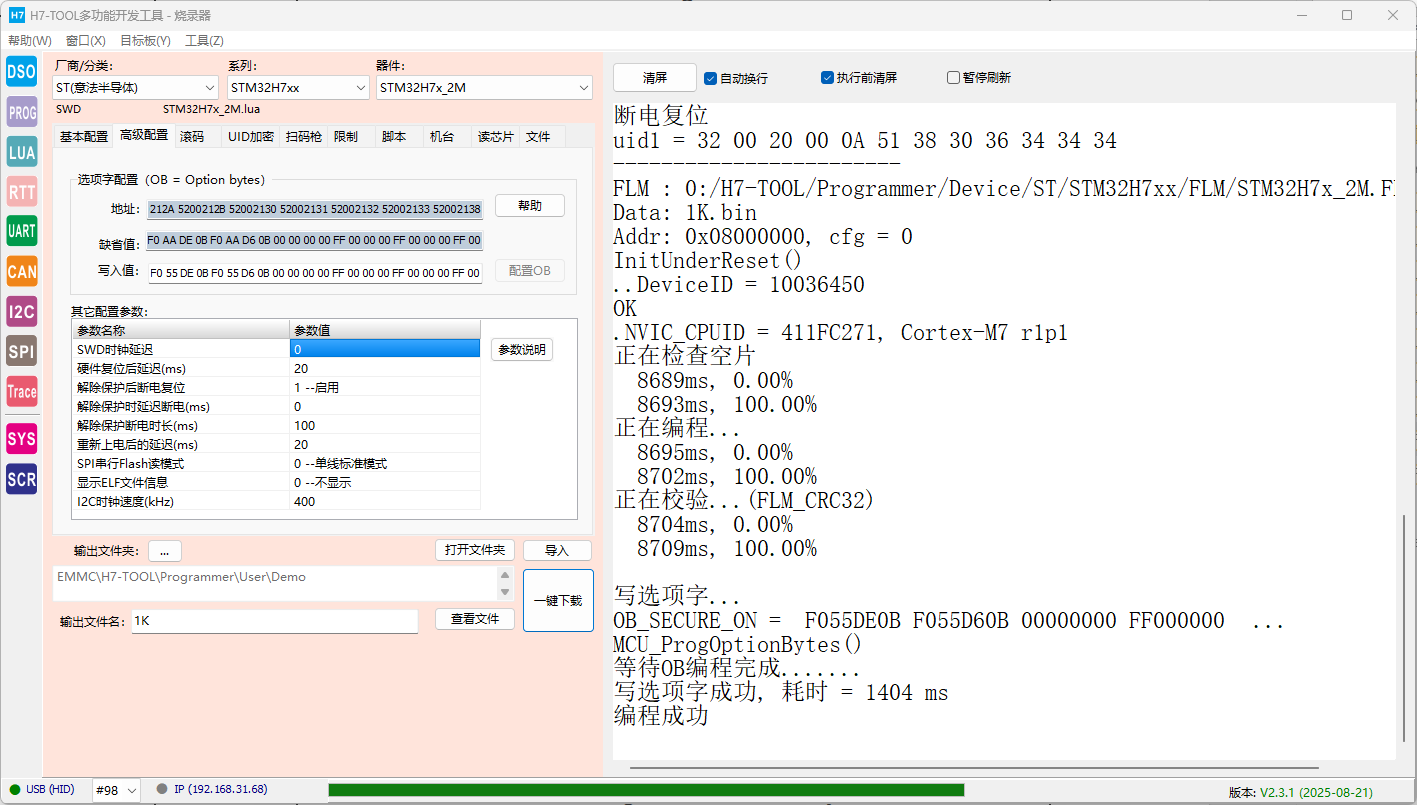

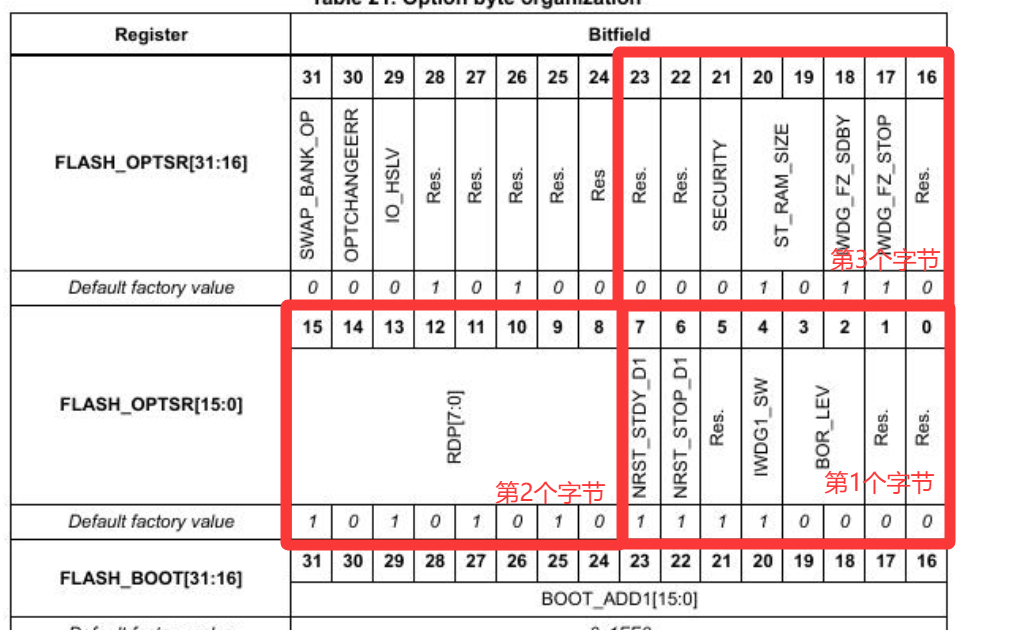

解决了，深究了下所有选择字节的配置项，发现细节了，是选项字节里面这个ST_RAM_SIZE的影响。你选择了读写保护后，这个选项的D6，改成DE烧录即可，你试试应该就正常了。

你所有的板子都可以使用DE这个配置

ifree · 发表于 7 小时前

谢谢！改为DE解决了。这个设置是什么意思呢？

eric2013 · 发表于 4 小时前

ifree 发表于 2026-5-5 12:32
谢谢！改为DE解决了。这个设置是什么意思呢？

没研究过这个是干什么用的

ifree · 发表于 4 小时前

这样做好像引入了新的问题，这样设置后，芯片不能被擦除，也不能重新下载程序了。

[C] 纯文本查看 复制代码

-------第3步: 开始烧录-------
控制H7-TOOL进入脱机烧录界面成功
load "STM32H7x_2M.lua" ok
dofile : 	0:/H7-TOOL/Programmer/Device/ST/Lib/STM32H7_Lib_5C001000.lua
load "fix_data.lua" ok. V1.6(2025-03-05)
load "prog_lib.lua" ok. V3.8(2024-03-15)
load "machine_if.lua" ok.  V2.1(2024-04-12)
单路模式
开始烧录...
单路烧录
ST(意法半导体)	STM32H7xx	STM32H7x_2M
SWCLK时钟延迟: 	0
TVCC电压: 3.237V   TVCC电流:175mA
复位模式 = 0
出错立即中止 = 1
core_id = 0x6BA02477
检查读写保护...
  0x5200201D ：0x55 & 0xFF == 0xAA(已保护)
正在解除保护...

写选项字...
MCU_RemoveProtect()
MCU_ProgOptionBytes()
等待OB编程完成.......
解除芯片保护执行完毕
硬件复位
uid1 = 2C 00 34 00 01 51 38 30 38 39 36 36
------------------------
FLM : 0:/H7-TOOL/Programmer/Device/ST/STM32H7xx/FLM/STM32H7x_2M.FLM
Data: sc1000-bootloader.hex_1.bin
Addr: 0x08000000, cfg = 1
InitUnderReset()
..DeviceID = 10036450
OK
.NVIC_CPUID = 411FC271, Cortex-M7 r1p1
正在检查空片
  1102ms, 0.00%
error:1100 swd_wait_until_halted() timeout
target_flash_check_blank() error, FlashAddr = 8000000, FileLen = 19400

eric2013 · 发表于 2 小时前

ifree 发表于 2026-5-5 15:52
这样做好像引入了新的问题，这样设置后，芯片不能被擦除，也不能重新下载程序了。
[mw_shl_code=c,true]
...

没问题，这个提示是没有正常运行查空检测，与我们这里修改的选项字节无关。

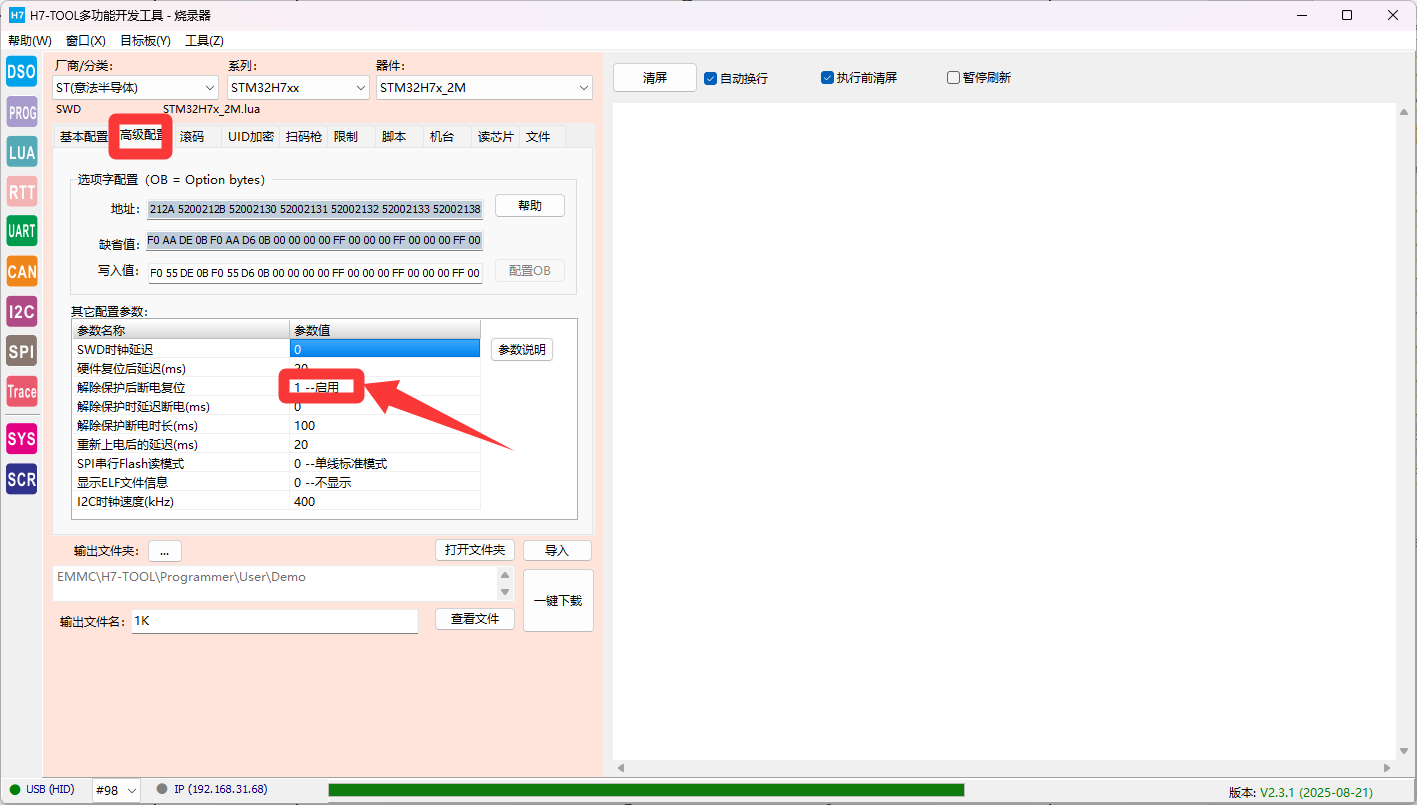

你那边应该是解除保护后，没有正常恢复运行状态，解决办法从SWD线从板子端拔掉一会，然后重新插入测试，一般都可以解决。另外考虑把这个启用了

下载 (4).png

我这里的4套V7板子，8个H750核心板，轮番测试了一轮，均正常。
