说明：
很多IC厂家仅发布了内部Flash算法文件，并没有提供读写保护算法文件，也就是选项字节算法文件，需要我们制作。
实际上当前已经发布的TOOL版本，已经自制很多了，比如已经支持的兆易创新大部分型号，灵动微MM32的大部分型号，新唐的大部分型号等。但是依然有些厂家还没自制，所以陆续开始为这些厂家提供读写保护支持。
近期已经自制了STM32H7全系列，STM32U5全系列，国民技术N32G003，N32G031, N32G43x，N32G030，N32G033，N32G401，复旦微FM33LE，FM33LG，FM33LC, FM33FR系列，华大电子的CIU32F003，CIU32D655系列，凌欧的LKS32MC03X，LKS32MC45x，LKS32MC05x，LKS32MC08x，武汉芯源CW32L010，CW32L011, CW32L012，领芯微LCM32F067提供Flash保护支持
这次为灵动微MM32G0005添加支持

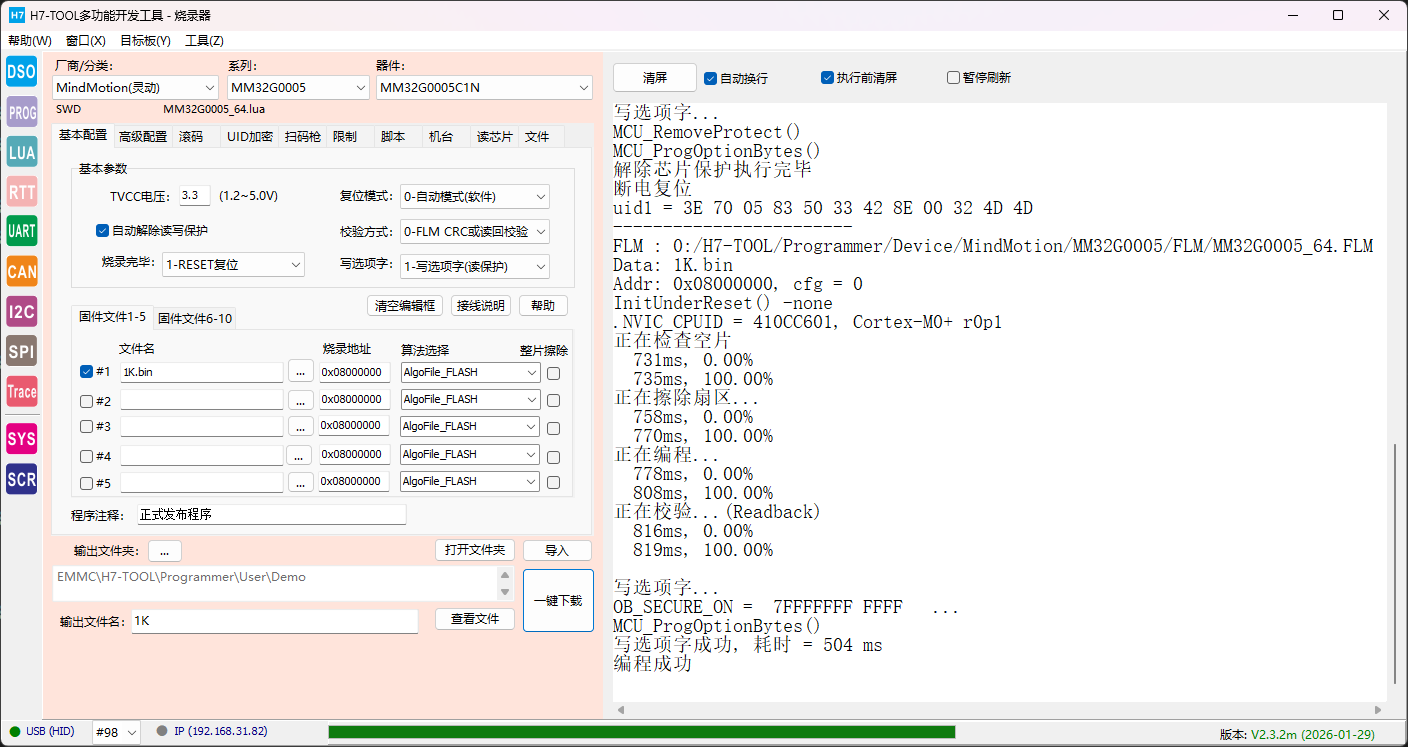

实现效果:
从2.32版本开始将正式带此支持，支持解除和使能。
实现代码和原理
通过H7-TOOL的LUA小程序就可以方便的实现保护解除和使能，不需要自制算法文件。
对应的代码如下，这个不需要用户去管，已经封装到TOOL里面了，这里给大家分享是方便大家了解：
[Lua] 纯文本查看 复制代码 -------------------------------------------------------
-- 文件名 : MM32G0005_64.lua
-- 版 本 : V1.0 2025-09-16
-- 说 明 :
-------------------------------------------------------
print("load \"MM32G0005_64.lua.lua\" ok")
IncludeList = {
--"0:/H7-TOOL/Programmer/Device/MindMotion/Lib/MM32_Lib_M0_F0010.lua"
"0:/H7-TOOL/Programmer/Device/MindMotion/Lib/MM32G0005_lib.lua"
}
function config_cpu(void)
CHIP_TYPE = "SWD" --指定器件接口类型: "SWD", "SWIM", "SPI", "I2C", "UART"
AlgoFile_FLASH = "0:/H7-TOOL/Programmer/Device/MindMotion/MM32G0005/FLM/MM32G0005_64.FLM"
AlgoFile_EEPROM = ""
AlgoFile_OTP = ""
--AlgoFile_OPT = "0:/H7-TOOL/Programmer/Device/MindMotion/OPT/MM32_M0_F010_OPT.FLM"
--AlgoFile_OPT = "0:/H7-TOOL/Programmer/Device/MindMotion/OPT/MM32_M0_npq_OPT.FLM"
AlgoFile_QSPI = ""
FLASH_ADDRESS = 0x08000000 --CPU内部FLASH起始地址
FLASH_SIZE = 0x10000 --覆盖FLM中的 Device
RAM_ADDRESS = 0x20000000 --CPU内部RAM起始地址
RAM_SIZE = 0x1000
--Flash算法文件加载内存地址和大小
AlgoRamAddr = RAM_ADDRESS
AlgoRamSize = RAM_SIZE
MCU_ID = 0x0BC11477 --IDCODE
UID_NONE = 0 --0表示有UID 1表示无UID
UID_ADDR = 0x1FFFF7E8 --UID地址，不同的CPU不同
UID_BYTES = 12
ERASE_CHIP_TIME = 3000 --全片擦除时间ms（STM32F207解除读保护会执行全面擦除，等待时间大概15秒)
VALUE_ERASED = 0xFF --芯片擦除后缺省值，一般是FF, 00。ARM从FLM中取，不用这个值。
OB_FILE_USED = 0 --1表示使用文件方式烧录，0表示用字符串方式烧录，-1表示不支持OB区烧录
OB_FILE_ADDRESS = 0x1FFFF800
OB_FILE_SIZE = 16 --OB区大小
OB_FILE_SECURE_OFF = ""
OB_FILE_SECURE_ON = ""
OB_ADDRESS = "1FFFF800 FFFFFFFF 1FFFF804 FFFFFFFF 1FFFF808 FFFFFFFF 1FFFF80C FFFFFFFF 1FFFF810 FFFFFFFF 1FFFF814 FFFFFFFF"
--OB_ADDRESS_LINEAR = 1 --OB数据线性连续，只需要提供1个首地址，长度为 OB_FILE_SIZE
OB_SECURE_OFF = "A5 FF FF FF FF FF"
OB_SECURE_ON = "7F FF FF FF FF FF"
--判断读保护和写保护的条件(WRP = Write protection)
OB_WRP_ADDRESS = {0x1FFFF800} --内存地址
OB_WRP_MASK = {0xFF} --读出数据与此数相与
OB_WRP_VALUE = {0xA5} --相与后与此数比较，相等表示没有保护
--额外的控制指令
FLM_INIT_BEFOR_PROG = 1 --编程前需要重新执行一下Init
FLM_INIT_BEFOR_VERIFY = 1 --FlM Verify前需要重新执行一下Init
--DEBUG_AP = 0
--DISABLE_BLOCK_ACCESS = 0
--IGNORE_WRITE_OB_SECURE_OFF = 1 --解除读保护时全擦芯片，无需再写入OB缺省值
end
--用于PC软件, 设置缺省配置参数
function pc_default(void)
TVCC_VOLT = 3.3 --定义CPU供电电压TVCC
VERIFY_MODE = 0 --校验模式: 0:自动(FLM提供校验函数或读回) 1:读回 2:软件CRC32 3:STM32硬件CRC32
REMOVE_RDP_POWEROFF = 1 --写完OB后需要断电
POWEROFF_TIME1 = 0 --写完OB延迟时间ms
POWEROFF_TIME2 = 100 --断电时间ms
POWEROFF_TIME3 = 20 --上电后等待时间ms
SWD_CLOCK_DELAY_0 = 0 --单路和多路烧录时的时钟延迟
SWD_CLOCK_DELAY_INIT = SWD_CLOCK_DELAY_0 --初始化阶段的时钟延迟
AUTO_REMOVE_PROTECT = 1 --自动解除读保护，-1表示不支持
ISP_UNLOCK = 0 --支持ISP串口解锁
ISP_LOCK = 0 --支持ISP串口加锁
RESET_MODE = 0 --复位模式 0:自动模式, 1:软件模式 2:硬件模式 3: UnderReset
RESET_AFTER_PROG = 1 --编程结束后 0不复位 1复位 2断电重启 3断电
ERASE_CHIP_MODE = 1 --0按扇区擦除 1擦除全片
OB_CONFIG_ENABLE = 0 --启用OB配置旋钮
--OB参数解析文件(和本文件同目录,无需全路径)
--OB_PARAM_FILE =
CHECK_MCU_ID = 0 --缺省不启用IDCODE检查
--供PC软件选择算法的列表 (算法文件名, 地址，大小，32bit控制字bit1表示禁止查空, 同时预留4个字段 )
AlgoFile_ListA = {
"AlgoFile_FLASH" , FLASH_ADDRESS, FLASH_SIZE, 0x00000000, 0, 0, 0, 0,
--"AlgoFile_EE256B", 0x10000000, 0x0100, 0x00000002, 0, 0, 0, 0, --EEPROM不支持加载算法查空
}
--将指定此地址范围内的文件单独分割出来
--HEX_FILE_DIV = {
-- 0x90300000, 0x100000, --起始地址, 大小
--}
NOTE_PC = "" --在器件选择框下面显示重要提示内容
--有如下行，将自动展示文件内容到LOG窗口
--VIEW_HELP_FILE = "readme.txt"
end
--判断数据文件合法性
--flm 算法名，数据文件内容，写入地址
function pc_check_file(flm, data, addr)
--return flm.." 加载的数据文件属于非法数据，可能导致芯片锁死" --文件有效
return "OK"
end

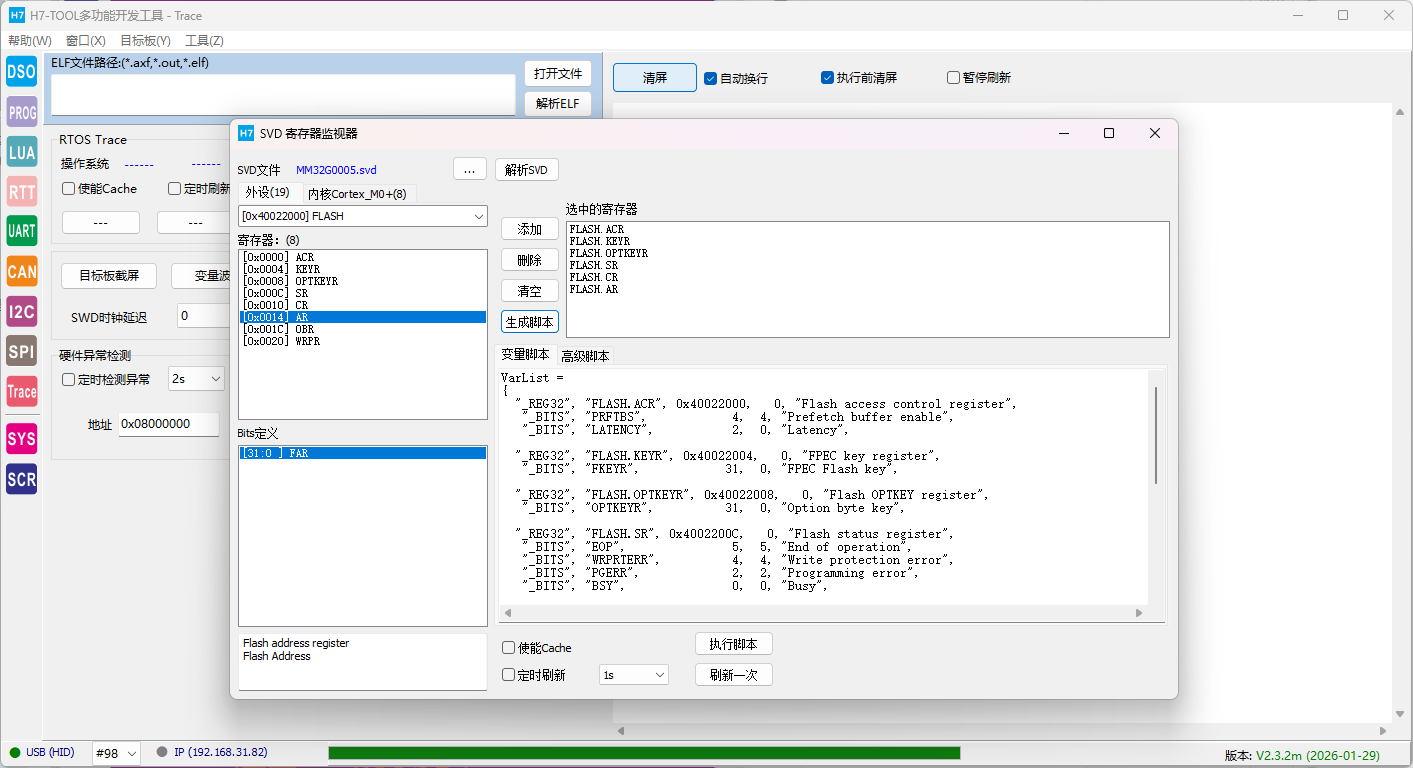

通过TOOL的寄存器检测功能可以了解各种寄存器地址和状态信息，大大方便算法文件自制：
|
