TI发布低噪声、高线性度万用表参设计，原理图，PCB和设计指南全开源

eric2013

低噪声高线性度数字万用表和数据采集信号链参考设计（中文版）.pdf (2.27 MB)
原理图.pdf (677.8 KB)

https://www.ti.com.cn/tool/cn/TIDA-010970

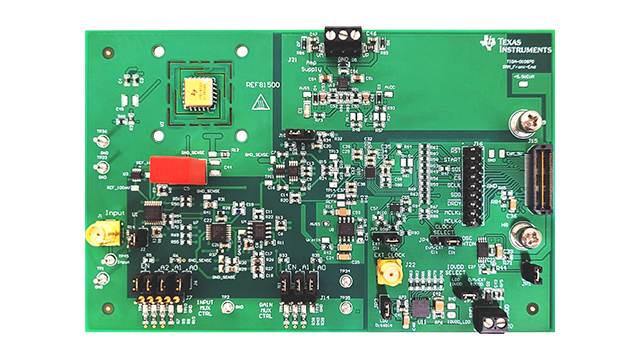

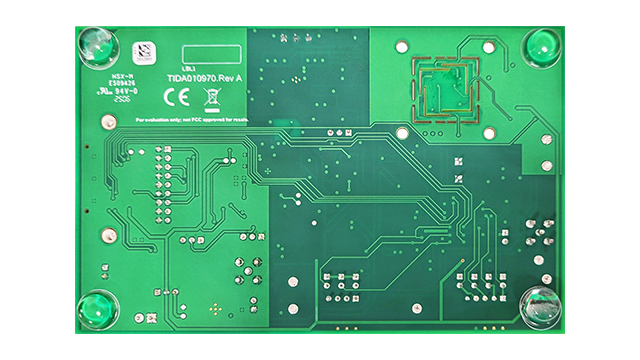

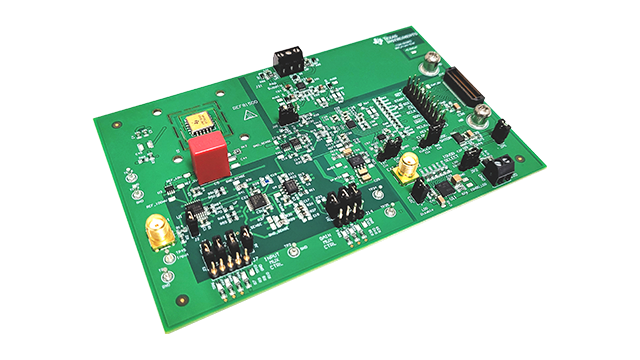

TI分享的这个设计综合参数水平基本是5位半到6位半之间

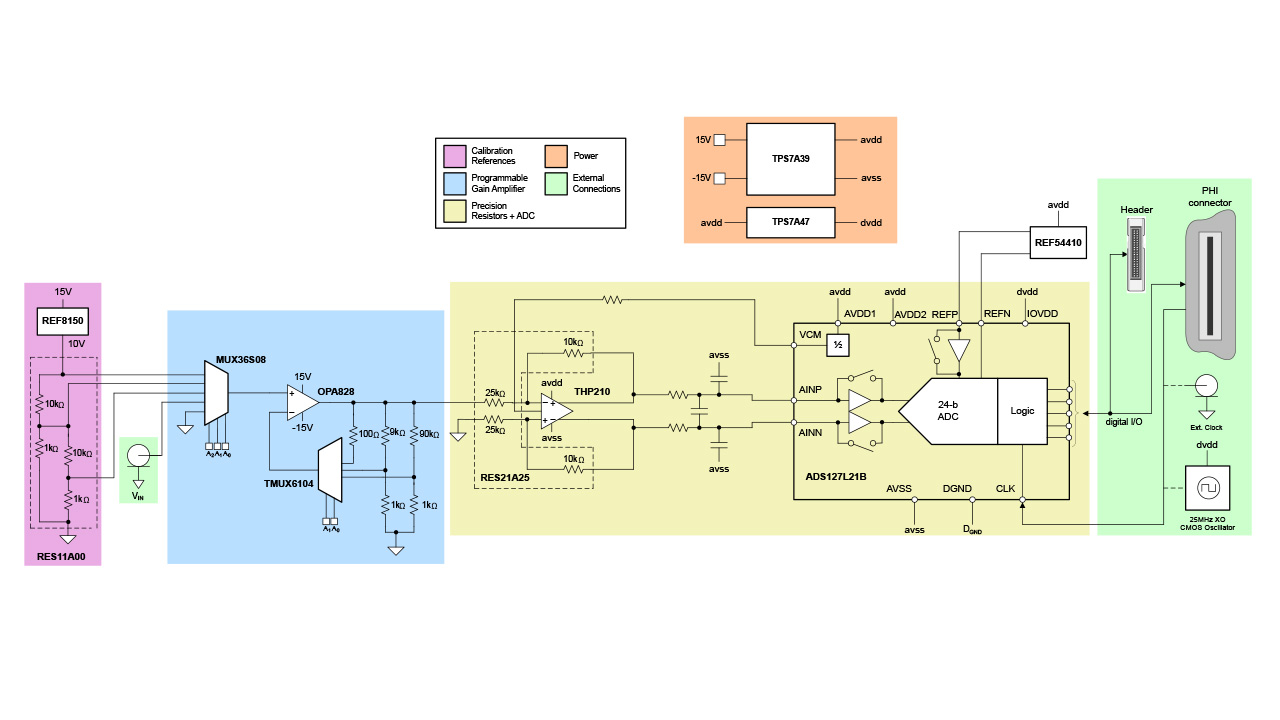

该设计的目标应用包括需要超高精度来测量直流信号的数字万用表 (DMM)。本设计采用高性能、高线性度的 24 位模数转换器 (ADC) ADS127L21B 以实现卓越的直流精度。一款超低漂移的埋层齐纳基准源 REF81 负责对信号链进行校准，以消除增益与偏移误差。

特性
1、超低漂移、低噪声的基准，用于校准整个信号链，以实现校准后的高直流精度
2、三个输入范围：±100mV、±1V、±10V
3、线性：最大值 1.1ppm（±10V 范围）（五位半水平，六位半需要0.5ppm）
4、噪声：60SPS（±10V 范围）时为 335nVRMS （6位半下±10V达到5uV即可）









ADI这两年也推出各种仪器仪表的设计模组，且都是高精度，不过没开源，直接卖模组
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=131051

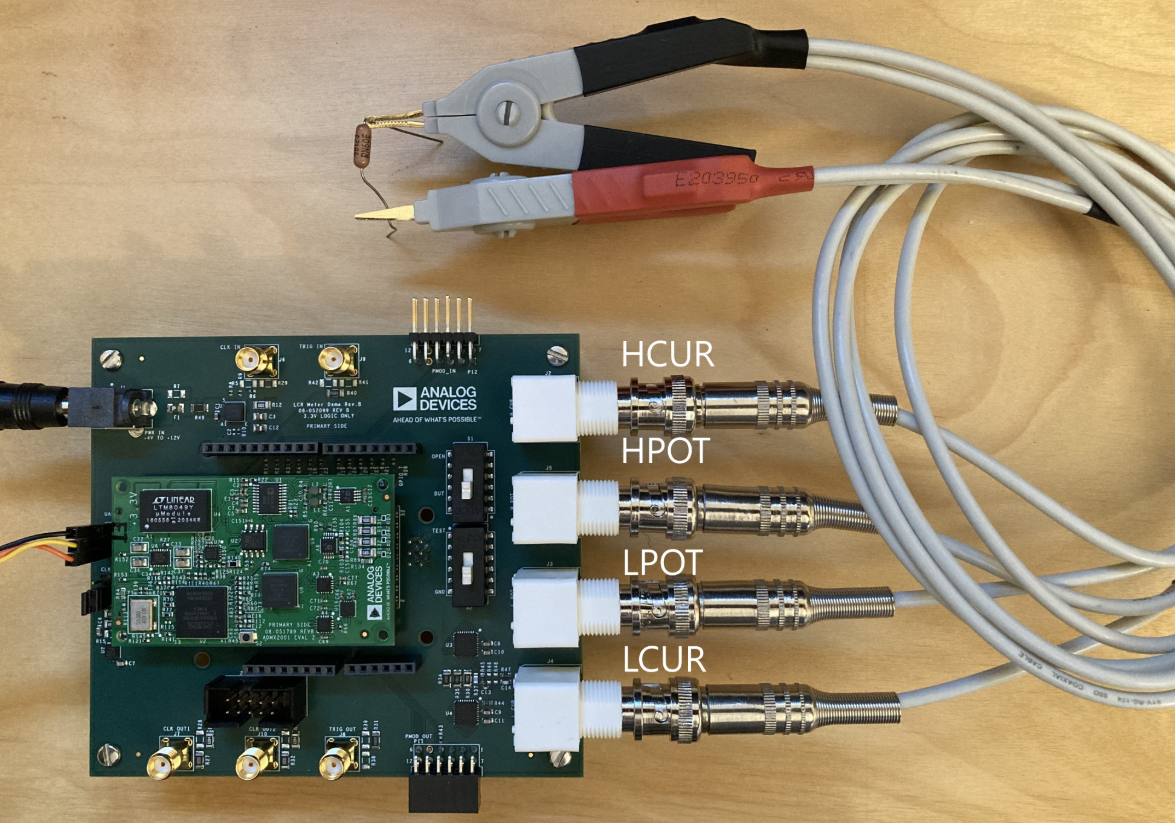

比如高精度LCR电桥

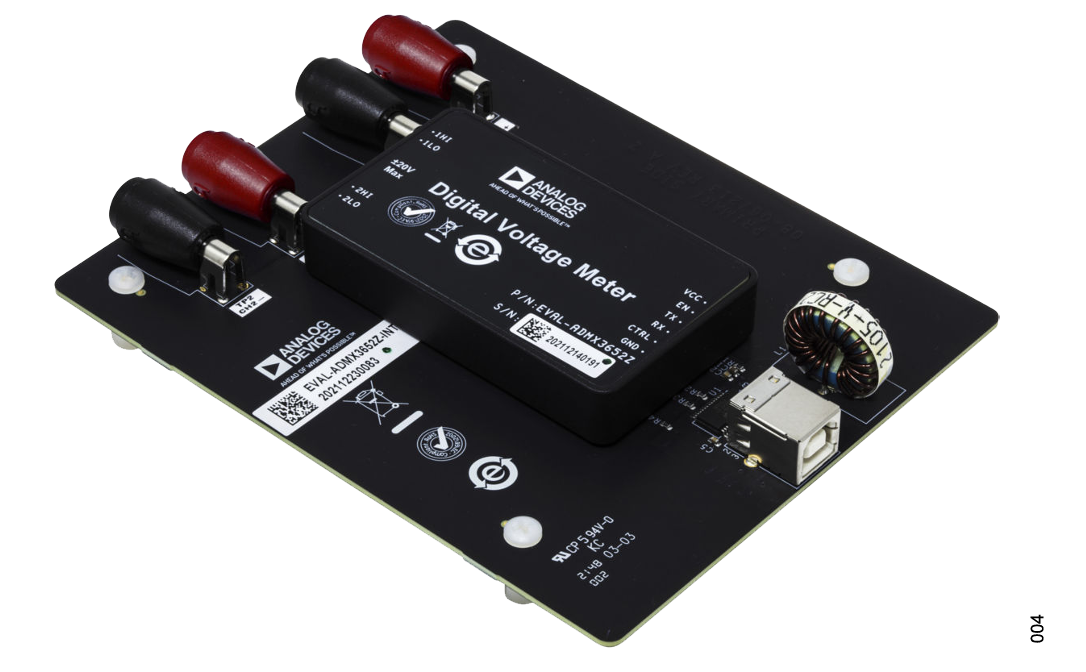

又比如6位半电压表
