ST推出的Flash模拟EEPROM软件包,支持掉电恢复,支持CRC和ECC接口校验确保数据完整性(2026-03-17)

  [复制链接]

1万

主题

7万

回帖

12万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
124616
QQ
发表于 2026-3-17 15:56:57 | 显示全部楼层 |阅读模式
https://github.com/STMicroelectr ... emulation/tree/main

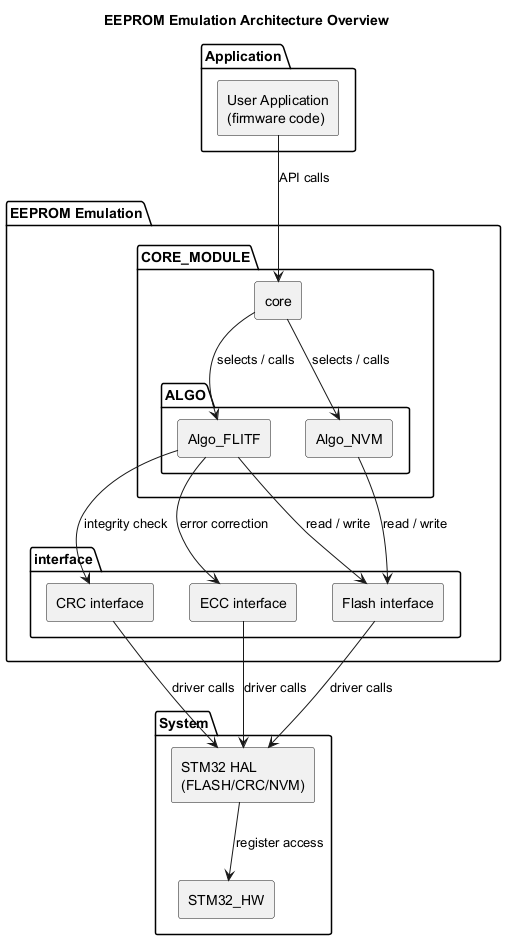

EEPROM模拟实用程序模块提供了一种稳健高效的方式,在STM32微控制器上使用Flash存储器模拟EEPROM。它支持多种应用场景,并通过CRC和ECC接口确保数据完整性。

描述与用法

描述
EEPROM模拟实用程序非常适合需要非易失性存储但没有专用EEPROM硬件的应用。

EEPROM模拟的主要特性包括:
1、模拟容量可配置,具有可变大小和Flash区域选择功能。
2、算法选项包括FLITF或NVM,符合设备限制和性能要求。
3、掉电恢复功能可在复位后恢复FLITF页面并清理损坏的NVM地址。
4、数据完整性选项提供CRC用于损坏检测,以及ECC(BCH)用于位错误纠正。
5、接口为可插拔式,提供Flash、CRC和ECC驱动程序及模板。

用法
启动EEPROM模拟可分为两个步骤:

第1步:EEPROM模拟初始化
通过调用EE_Init(ee_object_t *object, ee_erase_type erase_type)初始化EEPROM模拟。参数object是一个ee_object_t结构体,代表EEPROM模拟对象。该函数执行以下步骤:

1、初始化所有EEPROM模拟接口,假设硬件外设已初始化。
2、使用FLITF算法时将页面恢复到已知状态。
3、使用NVM算法时在复位操作后删除损坏的地址。

第2步:访问EEPROM变量
核心API提供了读取和写入不同大小变量的函数

1、使用EE_WriteVariableXbits()函数写入变量。
2、使用EE_ReadVariableXbits()函数读取变量。
回复

使用道具 举报

36

主题

488

回帖

596

积分

金牌会员

积分
596
发表于 2026-3-17 16:14:52 | 显示全部楼层
工作中实践了几年,针对Flash的应用要求抽象总结为以下几类
- 参数保存类:系统重要参数,需要安全无误地保存
- 日志记录类:需要快速写入,不能在代码插入位置有明显延迟
- 大块数据类:针对远程升级包地存储
- 类RAM类:快速读写,比如通信过程中使用某些索引值,因为通信数据包频繁,这种数据频繁被更改

点评

然后呢?有什么建议分享一下么  详情 回复 发表于 2026-9-29 17:57
回复

使用道具 举报

5

主题

205

回帖

220

积分

高级会员

积分
220
发表于 2026-3-17 21:22:23 | 显示全部楼层
以前用eeprom或者flash 模拟,现在产品直接使用小容量的铁电。成本也可以接受
回复

使用道具 举报

1万

主题

7万

回帖

12万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
124616
QQ
 楼主| 发表于 2026-3-18 09:48:28 | 显示全部楼层
回复

使用道具 举报

11

主题

774

回帖

807

积分

金牌会员

积分
807
发表于 2026-3-18 10:16:49 | 显示全部楼层
soga238 发表于 2026-3-17 21:22
以前用eeprom或者flash 模拟,现在产品直接使用小容量的铁电。成本也可以接受

+1
回复

使用道具 举报

0

主题

43

回帖

43

积分

新手上路

积分
43
发表于 2026-3-18 13:31:47 | 显示全部楼层
EEPROM 仿真软件包发布说明
目的
STM32Cube 使开发者能够实现设计上的成功。其中 全面的专业发展工具套件及嵌入式产品 软件组件,STM32Cube允许开发者进行区分 产品、优化设计周期并降低成本。STM32立方体 生态系统支持所有设计步骤,包括选择、配置, 开发、调试、编程和监控。STM32立方体 嵌入式软件提供现成可用的软件组件, 可以添加到项目中。它包含 STM32 外设驱动 API,具有 两层抽象、中间件、板驱动和示例。 有多个分销渠道,包括STM32CubeMX2 工具、ST官网和GitHub。所有嵌入式软件都附带 增强的在线文档,包含流程图和用户序列。

更多文档可在EEPROM获取 模拟软件包在线文档。

更新历史

2.0.0 / 2026年3月13日
主要变化
EEPROM仿真的首次正式发布。
目录
软件包
1.核心源代码与头部
2.EEPROM仿真算法(FLITF和NVM)
3.Flash接口(即用实现和模板)
4.CRC接口(即用实现和模板)
5.ECC 接口(现成实现和模板)
支持的设备和板子
  STM32C5系列。
已知的局限性
  使用 STM32CubeMX 工具进行配置和代码生成 即将上线。
开发工具链和 编译器
1.IAR 嵌入式工作台 ARM (EWARM) 工具链 V9.60.3 + ST-LINK
2.MDK-ARM Keil uVision V5.42
3.STM32CubeIDE for Visual Studio Code(GCC13编译器)
向后兼容性
没有。
依赖关系
没有。
回复

使用道具 举报

5

主题

255

回帖

270

积分

高级会员

积分
270
发表于 2026-3-18 14:00:09 | 显示全部楼层
用过好多好多年了
回复

使用道具 举报

46

主题

257

回帖

395

积分

高级会员

积分
395
发表于 2026-3-20 19:45:39 | 显示全部楼层
那这是不是可以用在spi flash上?
回复

使用道具 举报

1万

主题

7万

回帖

12万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
124616
QQ
 楼主| 发表于 2026-3-21 09:35:44 | 显示全部楼层
snakeemail 发表于 2026-3-20 19:45
那这是不是可以用在spi flash上?

可以试试,不过SPI Flash可用的文件系统比较多。
回复

使用道具 举报

46

主题

257

回帖

395

积分

高级会员

积分
395
发表于 2026-3-21 12:55:14 | 显示全部楼层
eric2013 发表于 2026-3-21 09:35
可以试试,不过SPI Flash可用的文件系统比较多。

那不是可以在fatfs文件系统下面再调用它,让它去做磨损处理?
回复

使用道具 举报

0

主题

1

回帖

1

积分

新手上路

积分
1
发表于 2026-9-29 17:57:19 | 显示全部楼层
tovinz 发表于 2026-3-17 16:14
工作中实践了几年,针对Flash的应用要求抽象总结为以下几类
- 参数保存类:系统重要参数,需要安全无误地 ...

然后呢?有什么建议分享一下么
回复

使用道具 举报

6

主题

700

回帖

718

积分

金牌会员

积分
718
QQ
发表于 2026-10-8 21:51:57 | 显示全部楼层
是个好功能模块,看怎么在实际项目中应用上
回复

使用道具 举报

0

主题

43

回帖

43

积分

新手上路

积分
43
发表于 2026-10-16 09:57:32 | 显示全部楼层
本帖最后由 小溪733 于 2026-10-16 10:01 编辑

ST推出的STM32 Flash模拟EEPROM软件包,针对没有内置专用EEPROM硬件的STM32微控制器设计,依托分层化的架构和针对性的可靠性设计,实现了用Flash模拟出硬件EEPROM的易用性与稳定性,完整实现原理可拆解为以下核心部分:

一、基础架构与适配层设计
软件包首先做了硬件无关的抽象分层设计,针对不同STM32器件的Flash硬件特性提供两种适配算法,最大化适配不同场景需求:


FLITF算法模式‌: 适配传统基于Flash指令访问接口的STM32产品,以完整Flash页为管理操作单位,支持用户自主选择模拟EEPROM对应的Flash存储区域,还可灵活配置模拟的总存储容量,适配不同容量需求的项目。
NVM算法模式‌: 面向支持非易失性内存字节级访问的STM32器件优化,无需按整页擦除即可完成数据更新,大幅降低写入操作的开销,适配小容量、高频次写入的应用场景。
所有硬件相关驱动都做成了可插拔接口,分别提供了Flash驱动、CRC驱动、ECC驱动的官方模板,用户无需修改核心逻辑,仅需完成对应STM32系列的底层硬件适配即可直接迁移使用。

二、掉电恢复机制实现原理
专门针对读写过程中意外掉电的极端场景设计了双路径恢复逻辑,确保系统重启后存储状态完全可控:

使用FLITF算法时,初始化阶段会自动扫描所有纳入管理的Flash页面,将意外中断导致的未完成擦写操作收尾,把所有页面状态恢复到定义明确的已知安全状态,避免出现无效的中间态损坏数据。
使用NVM算法时,系统重启后会自动遍历所有NVM存储地址,校验标记出异常的损坏地址、未完成写入的残留地址并执行清理操作,直接将整个存储区还原到可正常访问的可用状态,彻底规避掉电带来的存储区异常问题。
三、数据完整性保障逻辑
为解决Flash长期运行可能出现的位翻转、数据损坏问题,原生集成了两层互补的完整性保障机制:

CRC校验机制‌: 提供可插拔的CRC校验接口,用户可接入硬件CRC外设或自定义软件CRC实现,每次读写变量时自动同步计算校验值,能快速识别出被干扰篡改、出现位错误的无效数据,第一时间触发异常提示,避免上层读到错误数据。
ECC纠错机制‌: 内置BCH类型的ECC纠错接口,可自动识别并修正Flash中出现的单比特甚至多比特位错误,无需中断业务运行即可自动修复存储错误,大幅提升长期运行下的数据可靠性。
四、初始化与访问的核心运行流程
整套方案的运行逻辑分为两大核心阶段,对外屏蔽了Flash按页擦写的物理限制,上层应用使用体验和真实硬件EEPROM完全一致:

初始化阶段‌: 调用EE_Init(ee_object_t *object, ee_erase_type erase_type)函数完成初始化操作,首先完成所有模拟EEPROM相关接口的初始化(前提是硬件外设已经提前完成基础初始化),随后执行掉电恢复逻辑,将存储区修复到正常可用状态。
变量访问阶段‌: 初始化完成后,通过核心API完成数据读写:使用EE_WriteVariableXbits系列函数写入不同位宽的变量,系统会自动更新变量的有效标记、同步生成对应校验值;使用EE_ReadVariableXbits系列函数读取变量,过程中自动触发CRC校验与ECC纠错逻辑,直接返回校验通过的有效数据,上层无需感知底层Flash的复杂擦写约束。
