STM32H7R7外置flash+外置psram读写测试

国产娃娃菜 · 发表于 2026-3-7 20:20:08

本帖最后由国产娃娃菜于 2026-3-7 20:37 编辑

调试了很久的外置flash+psram，今天终于跑通了。

psram: APS256XXN
读速度: 342.44MB/s
写速度: 604.30MB/s
flash:MX25UM25645G

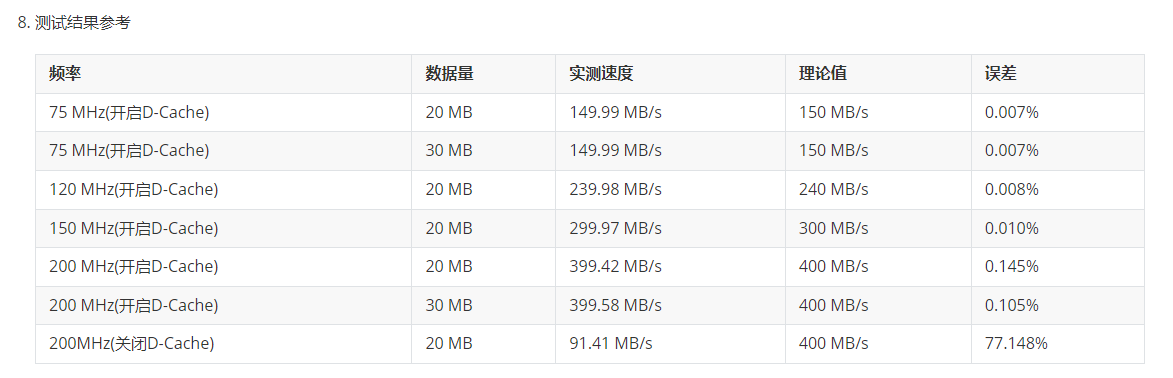

flash读写速度

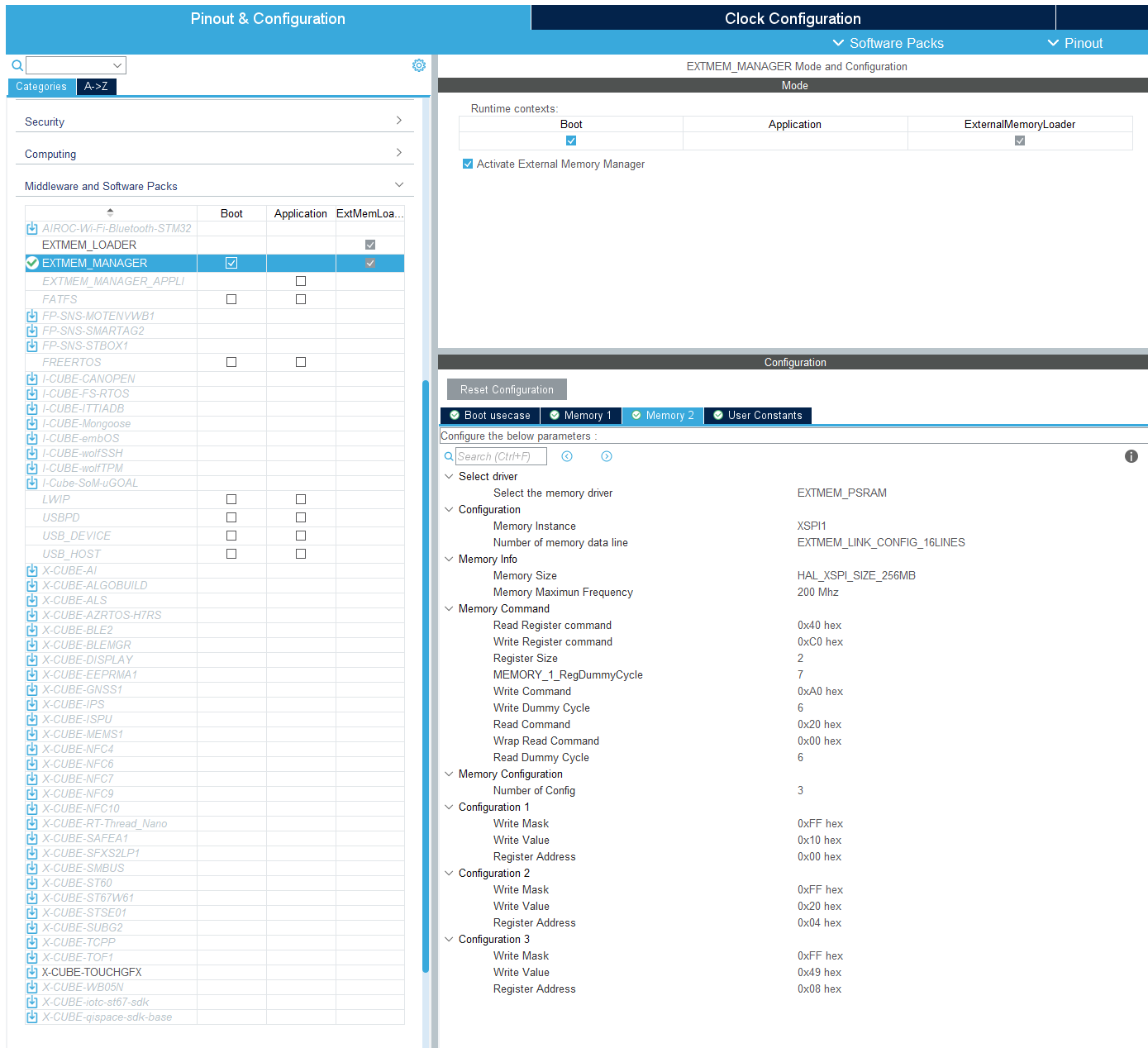

psram相关配置

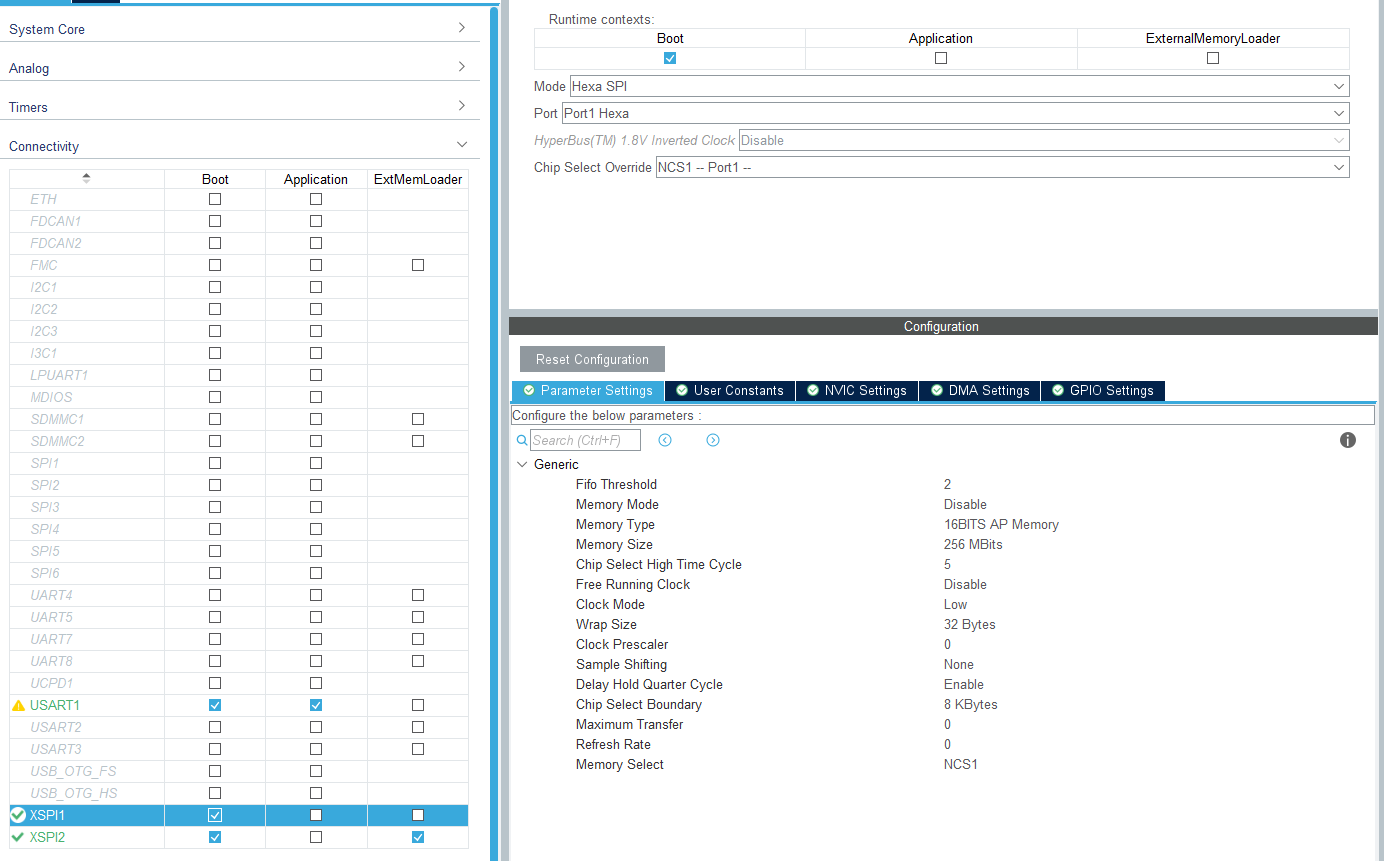

psram配置

串口打印

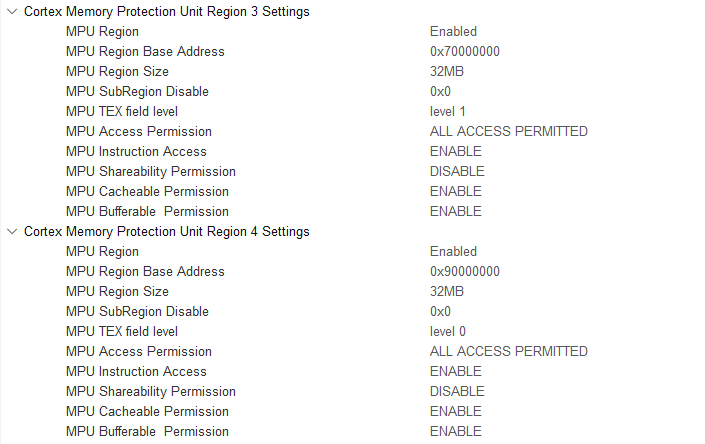

MPU配置

morning_enr6U · 发表于 2026-3-8 10:47:01

eric2013 · 发表于 2026-3-9 08:22:16

谢谢分享。

heluo1985 · 发表于 2026-3-9 11:05:13

谢谢分享，这个速度非常高了，并且封装比SDRAM小很多了，华邦的SDRAM太大了

hpdell · 发表于 2026-3-10 10:19:17

这速度驱动 1280*720 rgb565 貌似完全没有任何压力呀！

板子是自己做的吗？发出来让我们也观摩一下哈

国产娃娃菜 · 发表于 2026-3-10 21:17:06

hpdell 发表于 2026-3-10 10:19
这速度驱动 1280*720 rgb565 貌似完全没有任何压力呀！

板子是自己做的吗？发出来让我们也观 ...

自己重新画的板，PSRAM和FLASH是抄的ST官方板

国产娃娃菜 · 发表于 2026-3-10 21:19:15

heluo1985 发表于 2026-3-9 11:05
谢谢分享，这个速度非常高了，并且封装比SDRAM小很多了，华邦的SDRAM太大了

H7RS的IO分布也比其他H7的IO分布人性很多

hpdell · 发表于 2026-3-11 09:19:10

国产娃娃菜发表于 2026-3-10 21:17
自己重新画的板，PSRAM和FLASH是抄的ST官方板

这个系列的貌似比较复杂，怕玩不转所以一直都没有肝下手哟

国产娃娃菜 · 发表于 2026-3-11 19:25:50

hpdell 发表于 2026-3-11 09:19
这个系列的貌似比较复杂，怕玩不转所以一直都没有肝下手哟

可以画一个玩玩，但是*点*子的FLASH部分慎重，有bug

hpdell · 发表于 2026-3-12 10:36:33

国产娃娃菜发表于 2026-3-11 19:25
可以画一个玩玩，但是*点*子的FLASH部分慎重，有bug

目前等 V8 的出来在折腾，这个 M55 目前也没有太多的时间来捣鼓也鸭

honami520 · 发表于 2026-3-16 10:33:36

这个速度很不错啊！PSRAM也能达到这个效果了，没想到，以前一直觉得这玩意慢

国产娃娃菜 · 发表于 2026-3-18 19:57:37

honami520 发表于 2026-3-16 10:33
这个速度很不错啊！PSRAM也能达到这个效果了，没想到，以前一直觉得这玩意慢

16bit的

开心快乐的EVA · 发表于 2026-5-11 14:56:03

honami520 发表于 2026-3-16 10:33
这个速度很不错啊！PSRAM也能达到这个效果了，没想到，以前一直觉得这玩意慢

SRAM主要就速度快

逍遥天尊 · 发表于 2026-5-14 20:36:40

我这怎么选不中这个Hexa SPI？

国产娃娃菜 · 发表于 2026-5-16 11:04:38

本帖最后由国产娃娃菜于 2026-5-16 11:06 编辑

逍遥天尊发表于 2026-5-14 20:36
我这怎么选不中这个Hexa SPI？

Mode要设置为Hexa SPI才能选中Hexa SPI
