隔离市电交直电源设计

eric2013

https://slomkowski.eu/isolated-p ... n-for-230v-devices/

测试或调试市电设备时，将设备直接接入电源插座往往不够安全。若想避开这种刺激感，可以选择使用隔离变压器等安全装置。

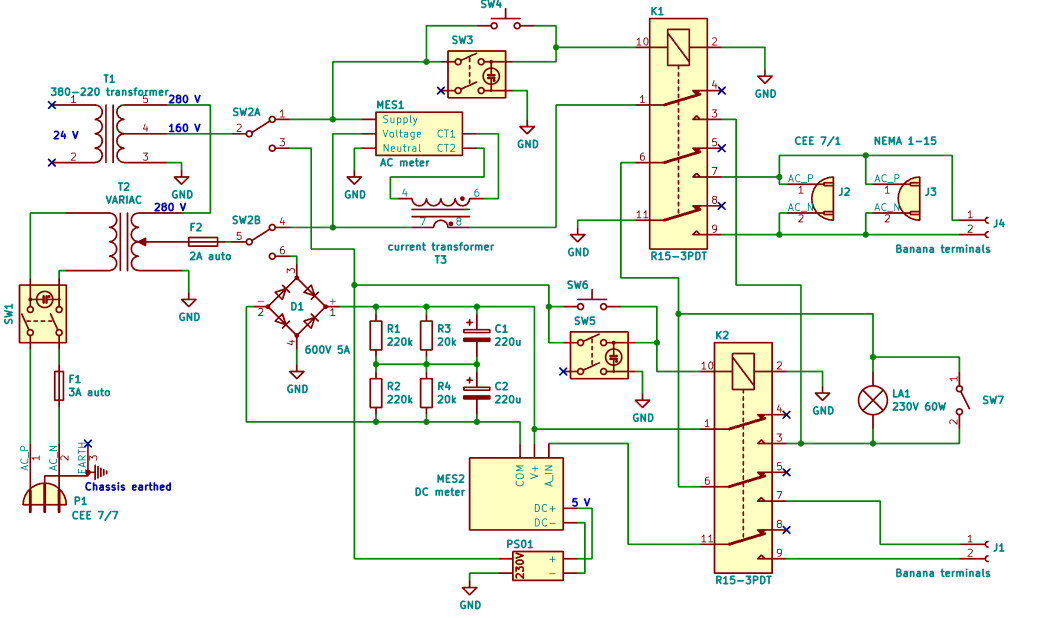

整个装置的核心是隔离调压变压器，在此基础上增加了可调直流输出模块、限流装置以及数字式电压电流显示单元。通过该设备可在对应端子获得0-330V交流电与0-450V直流电，白炽灯泡则作为可选限流器发挥作用。
