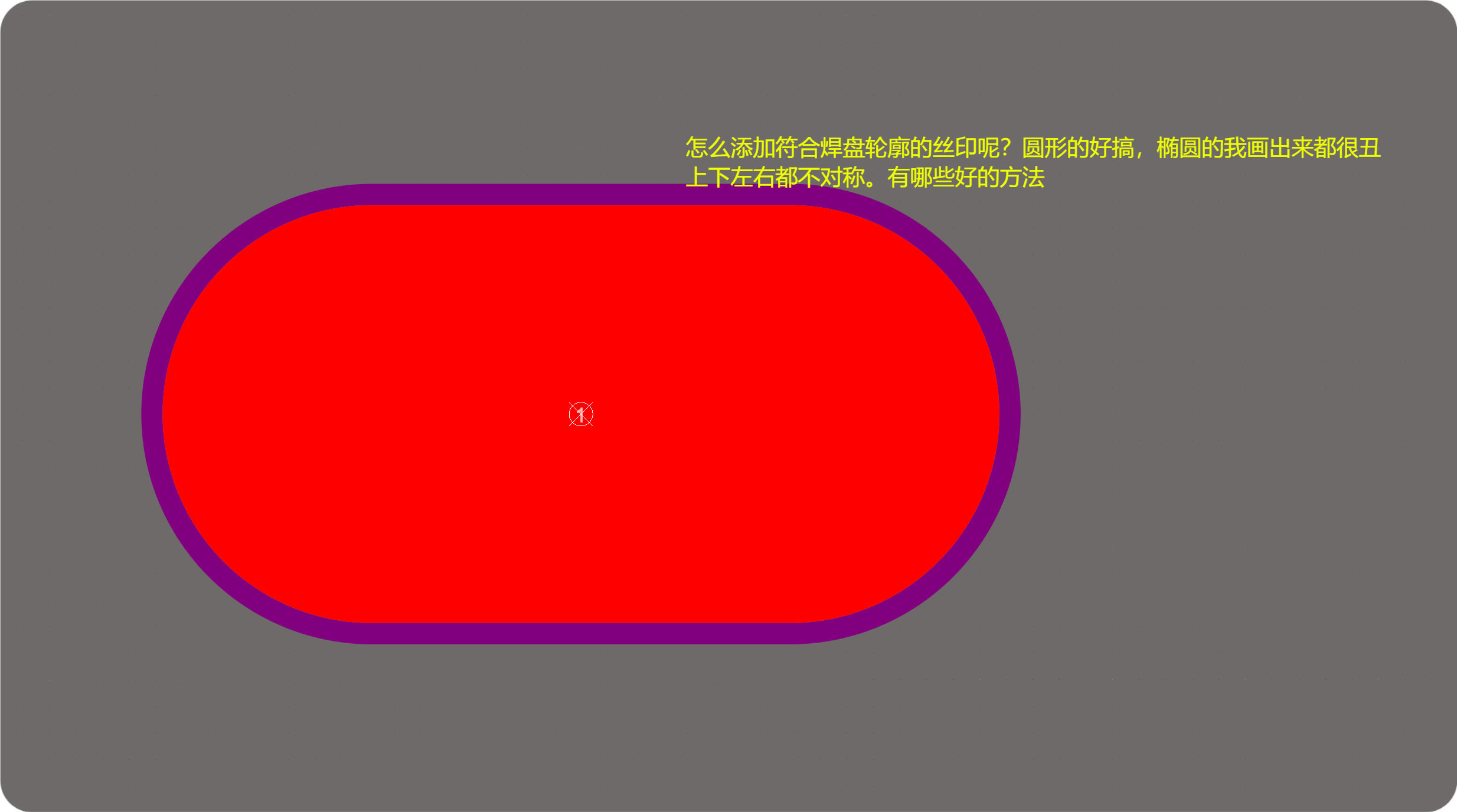

AD画椭圆形或者说不规则的轮廓丝印怎么操作

QWE4562009

AD画椭圆形或者说不规则的轮廓丝印怎么操作

tovinz

实在是不会的话用cad画一个，导进去
不过感觉你这个用一个带圆角的矩形应该就可以了吧，毕竟这个焊盘应该也是矩形添加的圆角半径

QWE4562009

tovinz 发表于 2026-1-29 11:28
实在是不会的话用cad画一个，导进去
不过感觉你这个用一个带圆角的矩形应该就可以了吧，毕竟这个焊盘应该 ...

带圆角的矩形怎么画啊

MCUorSMPS

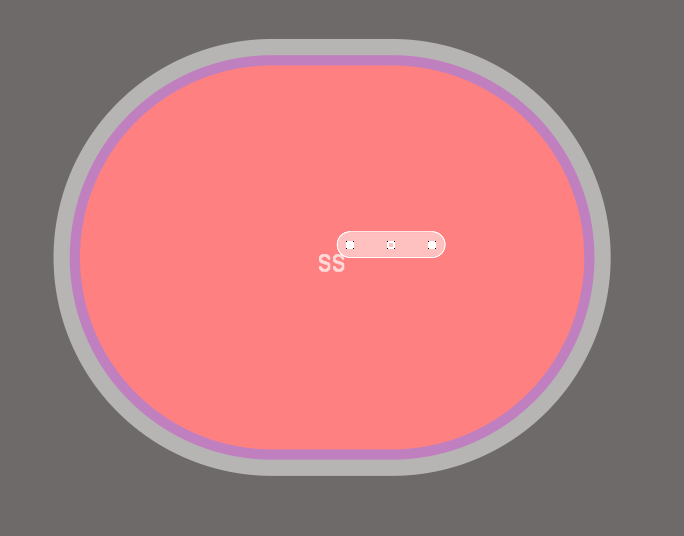

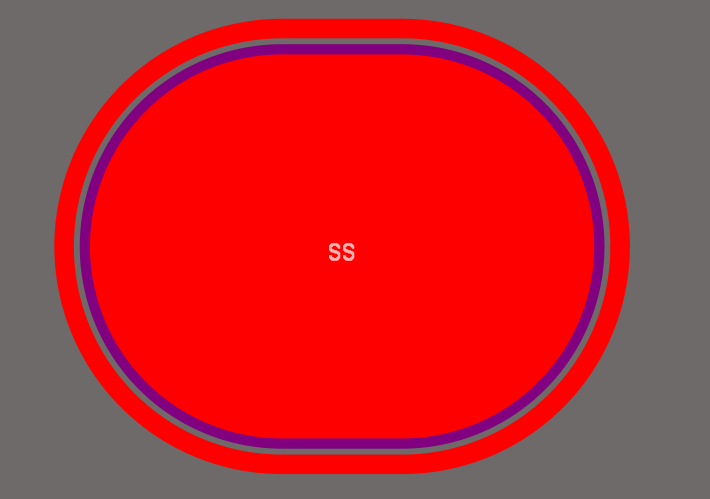

焊盘上画一小段走线，走线不用超出焊盘范围，然后框选整体，工具->描画选择对象的外形，就出来轮廓了，然后把轮廓复制到丝印层

QWE4562009

MCUorSMPS 发表于 2026-2-2 20:18
焊盘上画一小段走线，走线不用超出焊盘范围，然后框选整体，工具->描画选择对象的外形，就出来轮廓了，然后 ...

相当 的nice  是AD哪个版本

QWE4562009

MCUorSMPS 发表于 2026-2-2 20:18
焊盘上画一小段走线，走线不用超出焊盘范围，然后框选整体，工具->描画选择对象的外形，就出来轮廓了，然后 ...

太感谢你了

QWE4562009

MCUorSMPS 发表于 2026-2-2 20:18
焊盘上画一小段走线，走线不用超出焊盘范围，然后框选整体，工具->描画选择对象的外形，就出来轮廓了，然后 ...

你那个方法最好用了

QWE4562009

MCUorSMPS 发表于 2026-2-2 20:18
焊盘上画一小段走线，走线不用超出焊盘范围，然后框选整体，工具->描画选择对象的外形，就出来轮廓了，然后 ...

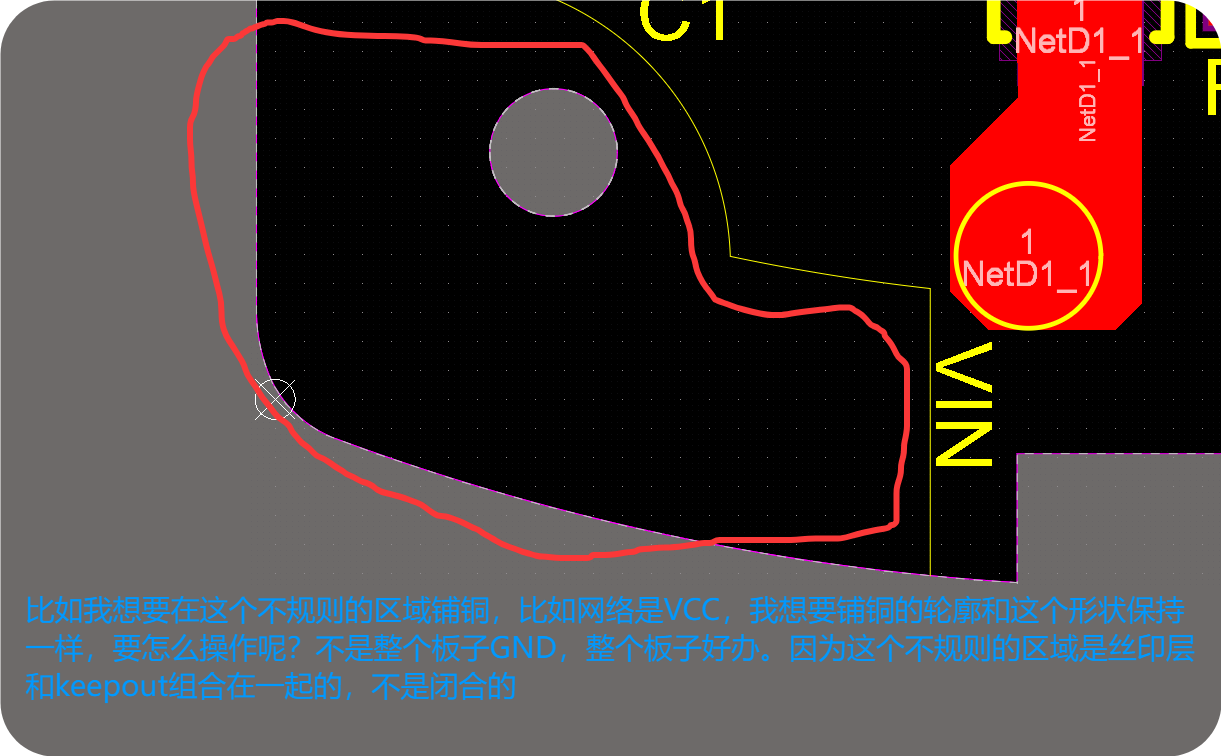

兄弟我再请教你一下哈，这个问题怎么操作更好，我觉得你会有好的办法

QWE4562009

QWE4562009 发表于 2026-2-3 16:08
你那个方法最好用了

我总结了几个方法，你的方法吊打其他方法。。。

MirrAKe

QWE4562009 发表于 2026-2-3 18:25
兄弟我再请教你一下哈，这个问题怎么操作更好，我觉得你会有好的办法

你把丝印轮廓，向外延申到板框外面，然后闭合，再用焊盘的那个方法，描绘形状，然后工具、转换里有个根据选择元素创建铺铜

QWE4562009

MCUorSMPS 发表于 2026-2-2 20:18
焊盘上画一小段走线，走线不用超出焊盘范围，然后框选整体，工具->描画选择对象的外形，就出来轮廓了，然后 ...

file:///C:\Users\Administrator\AppData\Local\Temp\QQ_1773730768957.png我这个是哪里操作不对
