3 款非侵入式高速变量采样实时示波软件，通吃大部分调试器、芯片，包括 TI C2000 系列等 DSP

LINN

借硬汉的宝地，推荐下本人开发的 3 款非侵入式高速变量采样实时示波软件，分别用于不同芯片、调试器。
无需对工程代码做任何修改（不会侵入代码），不依赖串口，只需要加载 AXF/ELF/OUT 文件，添加变量即可观测变量并输出实时波形（类似 J-Scope 的 HSS 模式）:

非侵入式变量高速采样工具 QQ 交流群：791622016


1. HSS_DataVisualizer 【闭源，采样率最高可达 65KHz】

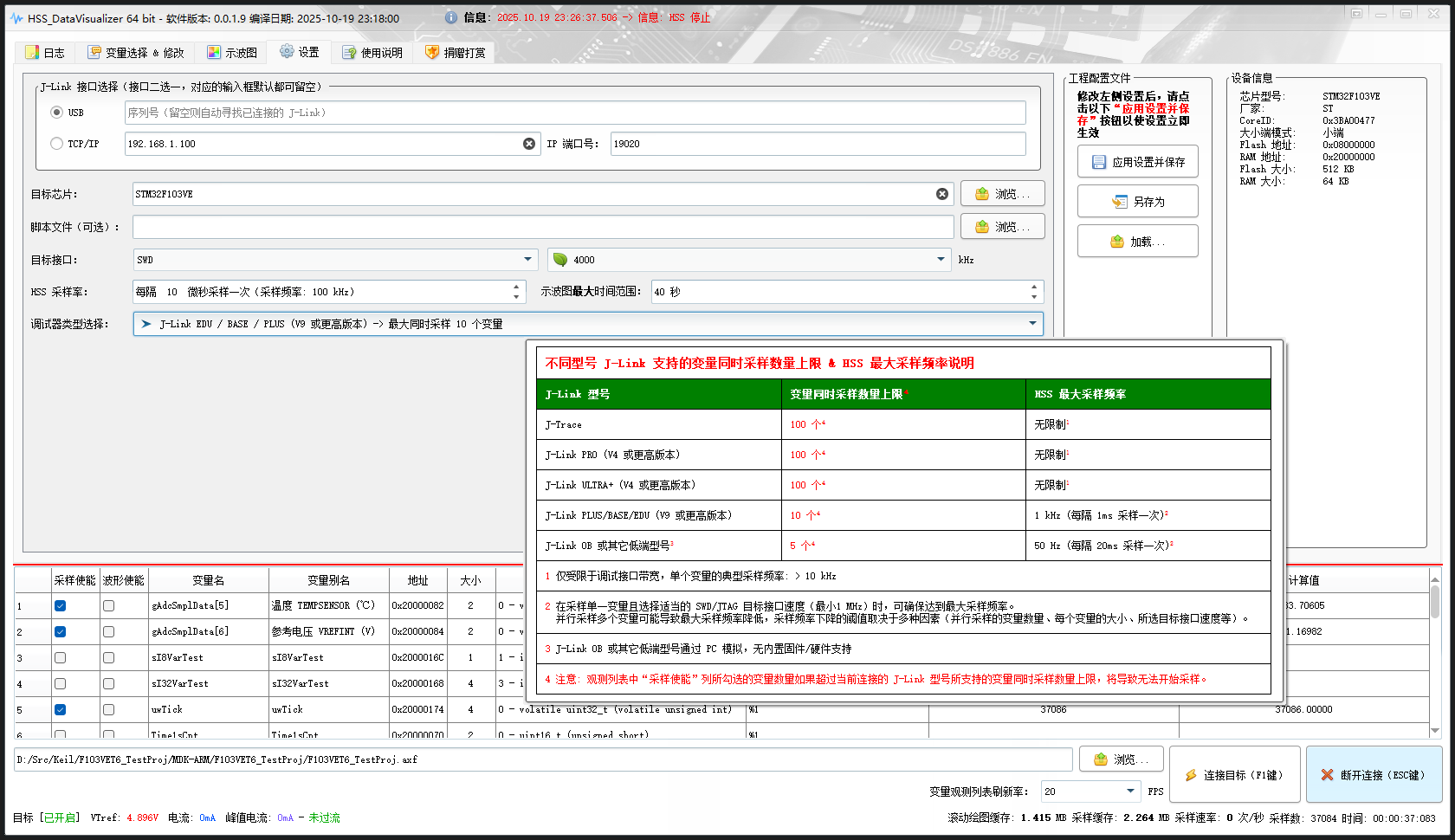

仅支持SEGGER的 JLink Pro、Ultra、Plus、Wifi、BASE、EDU、OB/JTrace，支持SEGGER内建的芯片列表以及厂家的扩展包

2. UNI_DataVisualizer 【闭源，采样率平均 1KHz】
支持 DAPLink、 ST-Link V2 （固件版本 v2.26 及以上）、ST-Link V3 （固件版本 v3.2 及以上）、BlackMagic、FTDI、WCH-Link、CH347usbjtag、Glasgow Interface Explorer 等调试器，支持主流ARM芯片、RISCV，支持自添加芯片支持包

相比J-Scope，HSS_DataVisualizer & UNI_DataVisualizer 工具支持和新增的功能：
1. 变量别名设定
2. 变量公式计算实时显示（支持 Javascript Math 表达式、移位、与、或等操作）

3. 更便利的变量地址重新解析功能（支持 AXF/ELF/OUT 等格式）
4. 新增观测的同时修改变量的功能
5. 更棒的变量增删改查、采样使能、波形使能体验

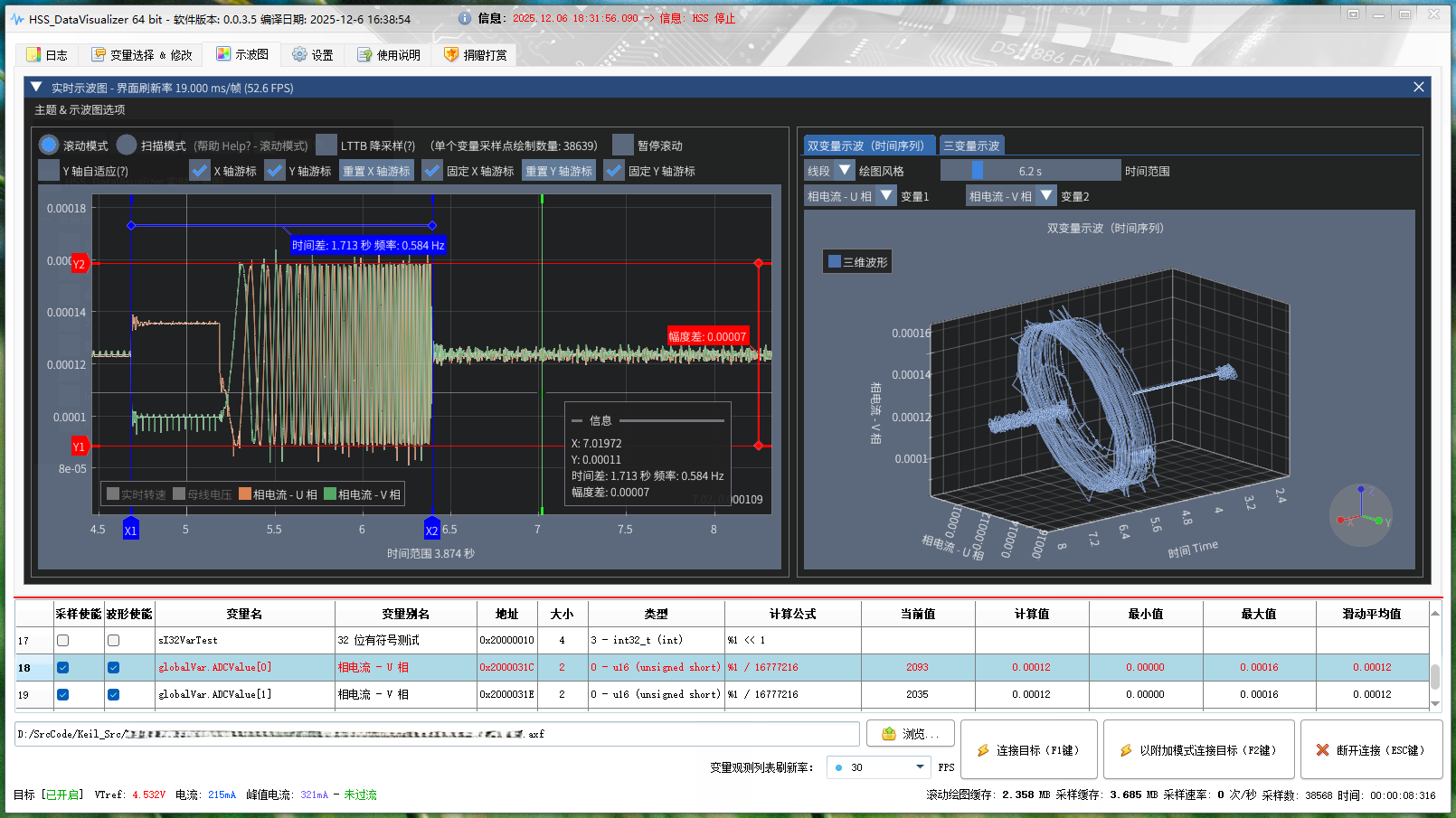

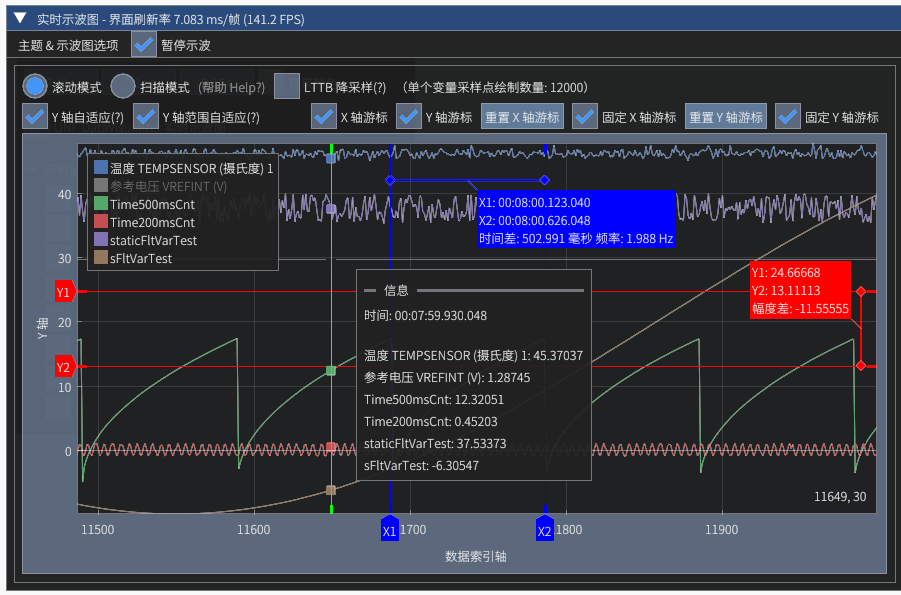

6. 更便利和高清的示波图操作（模式有扫描模式、滚动模式：支持滚动、缩放、平移、游标测量等操作）

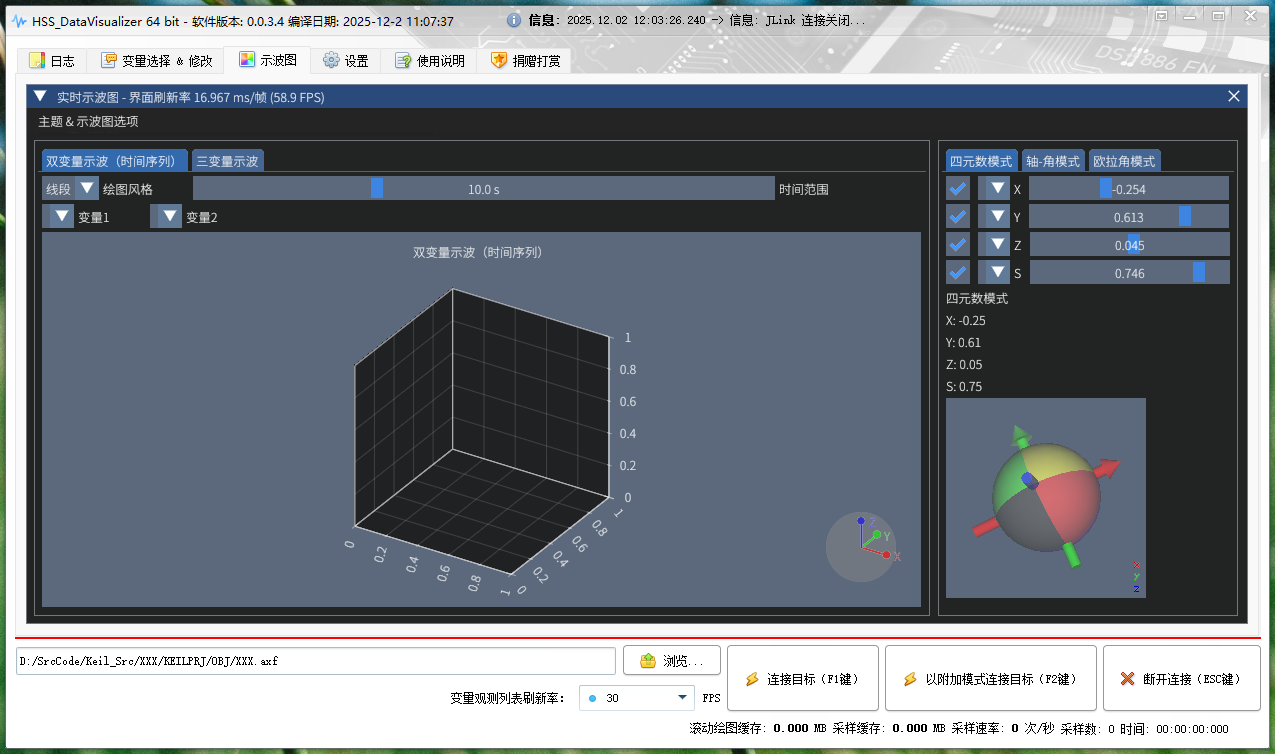

7. 支持 2D 示波图、3D 示波图、3D 图形
8. 支持采样数据导出 CSV
9. 以附加模式连接（不复位芯片）

HSS_DataVisualizer & UNI_DataVisualizer 仓库地址：
https://gitee.com/tomystark/DataVisualizer-Release
https://github.com/DigitalAllianceStudio/HSS_DataVisualizer

3. DSS_DataVisualizer 【软件本体闭源，DSS 脚本开源，方便二次开发各种上位机：例如 FCT 测试工具、定制化的烧录工具等等……采样率依据调试器和芯片型号不同，例如 TMS320F28027 只有 170Hz，而 进芯 ADP32F035 可达 750Hz】
适用于 Texas Instruments 德州仪器芯片（以及国产1:1替代C2000芯片例如湖南进芯的DSP，实测进芯 ADP32F035 可用，其它型号自行测试），理论上支持 CCS IDE 所支持的芯片以及调试器，例如XDS100v3、XDS560


DSS_DataVisualizer 工具支持和新增的功能：
1. 采样项目名称自定义（方便观察）
2. 支持自定义 GEL 表达式
3. 支持 GEL 表达式读值，例如 gVdcbus*gIdcbus、-gVar*8.123f+50 等...
4. 支持 GEL 表达式写值，例如 gEnable=1、gWriteVar=-5.678f 等...

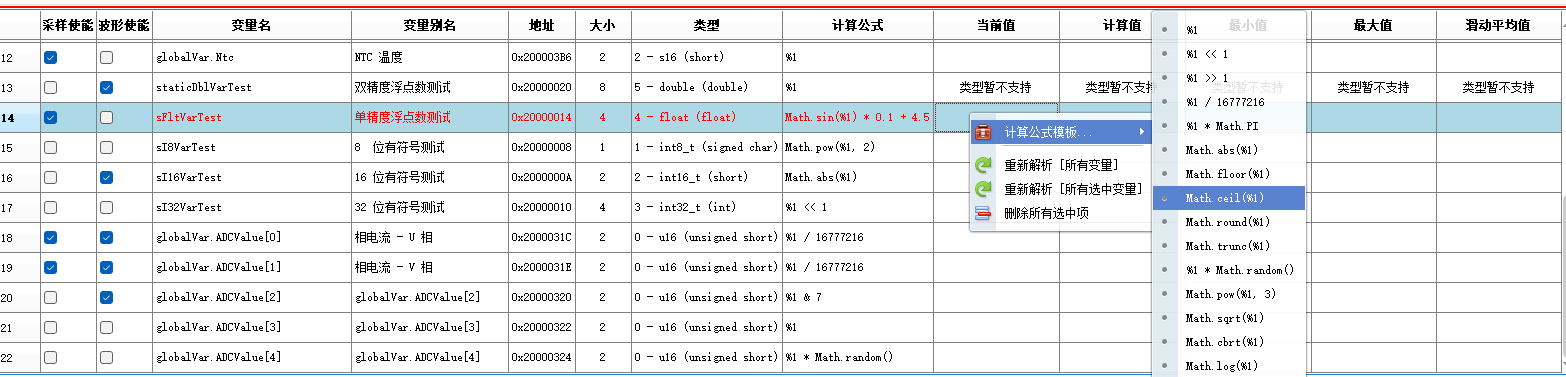

支持 C 语言风格的自定义表达式计算

5. 支持读写核心寄存器、外设寄存器，例如 PC、AdcaRegs.ADCCOUNTER.FREECOUNT、GpioDataRegs.GPADAT、GpioDataRegs.GPADAT.GPIO5 等...

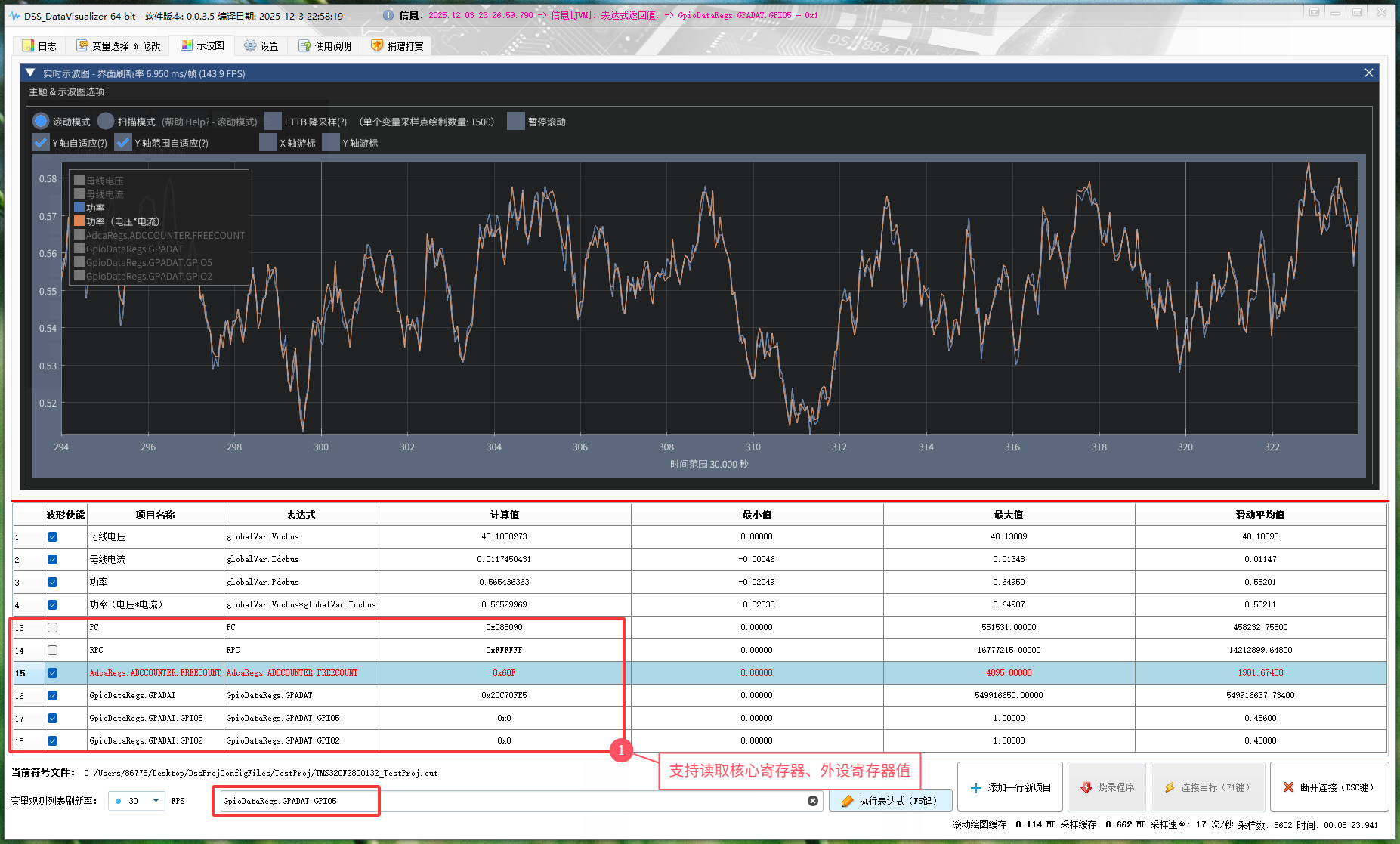

支持读写寄存器

6. 变量增删改查、采样使能、波形使能
7. 高清示波图（模式有扫描模式、滚动模式：支持滚动、缩放、平移、游标测量等操作）

8. 支持采样数据导出 CSV
9. 支持烧录程序
10. 支持 运行、挂起、复位 操作
11. 支持 2D 示波图、3D 示波图、3D 图形


DSS_DataVisualizer 仓库地址：
https://gitee.com/tomystark/DSS_DataVisualizer-Release
https://github.com/DigitalAllianceStudio/DSS_DataVisualizer

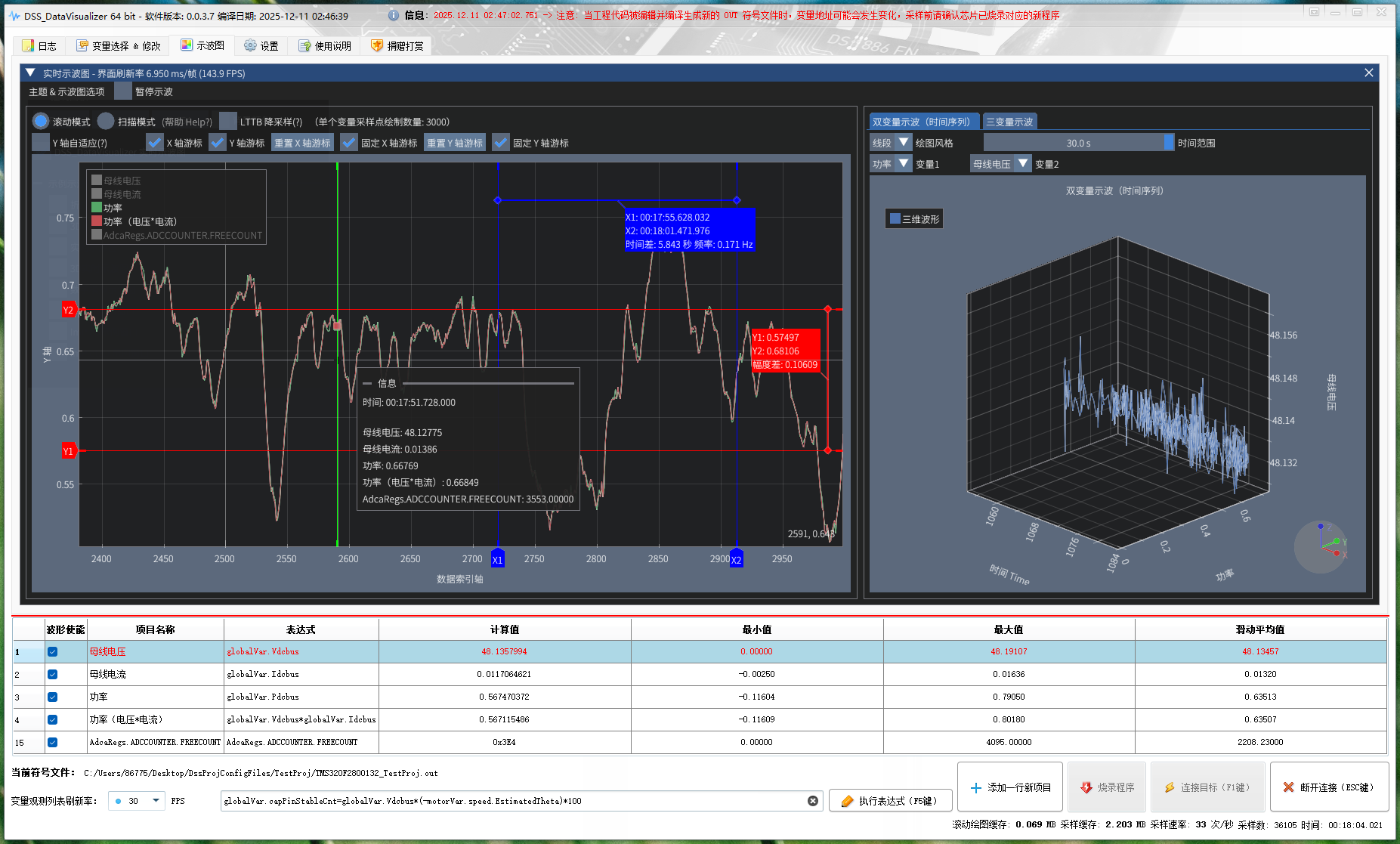

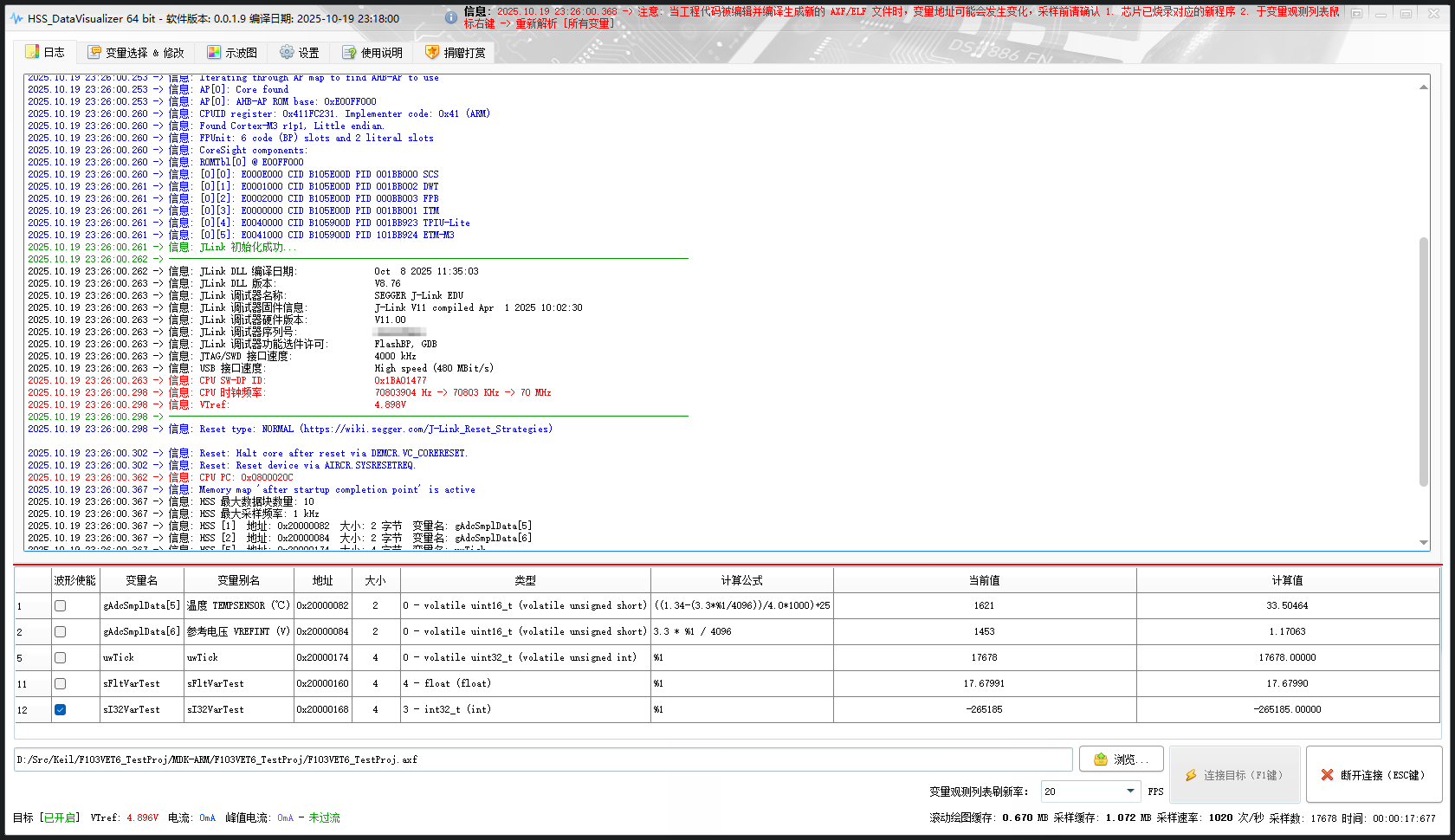

界面截图：

tangqianfeng

HSS采样率还是低了点，最好是要能支持RTT

Dravince

好东西，正好要用到，帮顶
高采样率下，采样间隔准确吗？

junlianzi

嘿嘿嘿，前排围观，坐等本期嵌入式周报收录

Yhlr

前排打call

用了一段时间了，搭配jlink pro效果杠杠的.

LINN

Dravince 发表于 2025-12-11 13:45
好东西，正好要用到，帮顶
高采样率下，采样间隔准确吗？

采样速度会有上下波动，这个无法避免，不过会为每次采样的数据都加上采样的时间戳

diiiiiii

这个软件咋用?硬件接jlink，这个软件通过jlink让硬件进入调试模式？

LINN

diiiiiii 发表于 2025-12-11 15:29
这个软件咋用?硬件接jlink，这个软件通过jlink让硬件进入调试模式？

是的，类似JScope HSS的原理

浴火重生

怎么操作，有演示视频吗

了无

看着不错，可以加入串口通讯协议上传数据

Dravince

LINN 发表于 2025-12-11 15:18
采样速度会有上下波动，这个无法避免，不过会为每次采样的数据都加上采样的时间戳

有没兴趣做个同步采样的，配合MCU端的代码，在周期性中断里面做数据采集，想ucprobe的示波器那样，更适合一些像电机控制这样的应用
