F030C8T6用TIM1，PWM输出特定个脉冲数的问题，如何实现

regsofweb

F030C8T6，CPU在47.9MHz，用TIM1，PWM频率100K，想输出10个脉冲后停止。
基本设置后，可以在PA11（TIM1-CH4）上输出100K波形。

继续启用one pulse mode，设置RepetitionCounter ，这时候PA11就没有输出了，在PB15上得到一个4us翻转的波形。

应该是哪里设置的有问题，但是实在搞不定

int main(void)

{

  HAL_Init();

  SystemClock_Config();

  MX_GPIO_Init();

  MX_DMA_Init();

  MX_CRC_Init();

  MX_I2C1_Init();

  MX_TIM16_Init();

  MX_TIM17_Init();

  MX_USART1_UART_Init();

  MX_ADC_Init();

  MX_IWDG_Init();

  MX_TIM14_Init();

  MX_TIM1_Init();

while(1)

{

        HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_4);

        htim1.Instance->EGR |= TIM_EGR_UG;

        while (htim1.Instance->CR1 & TIM_CR1_CEN);

        HAL_GPIO_TogglePin(PB15_GPIO_Port, PB15_Pin);

};

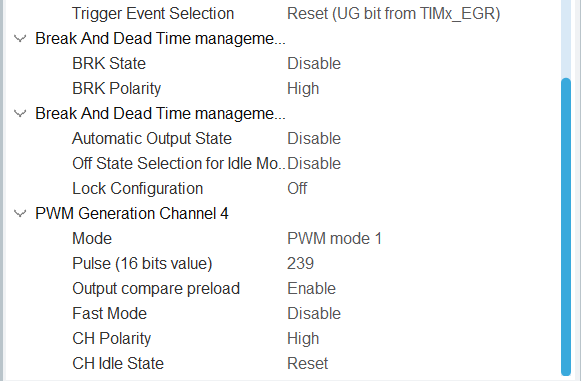

void MX_TIM1_Init(void)

{

  /* USER CODE BEGIN TIM1_Init 0 */

  /* USER CODE END TIM1_Init 0 */

  TIM_ClockConfigTypeDef sClockSourceConfig = {0};

  TIM_MasterConfigTypeDef sMasterConfig = {0};

  TIM_OC_InitTypeDef sConfigOC = {0};

  TIM_BreakDeadTimeConfigTypeDef sBreakDeadTimeConfig = {0};

  /* USER CODE BEGIN TIM1_Init 1 */

  /* USER CODE END TIM1_Init 1 */

  htim1.Instance = TIM1;

  htim1.Init.Prescaler = 0;

  htim1.Init.CounterMode = TIM_COUNTERMODE_UP;

  htim1.Init.Period = 478;

  htim1.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;

  htim1.Init.RepetitionCounter = 9;

  htim1.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_ENABLE;

  if (HAL_TIM_Base_Init(&htim1) != HAL_OK)

  {

    Error_Handler();

  }

  sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL;

  if (HAL_TIM_ConfigClockSource(&htim1, &sClockSourceConfig) != HAL_OK)

  {

    Error_Handler();

  }

  if (HAL_TIM_PWM_Init(&htim1) != HAL_OK)

  {

    Error_Handler();

  }

  if (HAL_TIM_OnePulse_Init(&htim1, TIM_OPMODE_SINGLE) != HAL_OK)

  {

    Error_Handler();

  }

  sMasterConfig.MasterOutputTrigger = TIM_TRGO_UPDATE;

  sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_ENABLE;

  if (HAL_TIMEx_MasterConfigSynchronization(&htim1, &sMasterConfig) != HAL_OK)

  {

    Error_Handler();

  }

  sConfigOC.OCMode = TIM_OCMODE_PWM1;

  sConfigOC.Pulse = 239;

  sConfigOC.OCPolarity = TIM_OCPOLARITY_HIGH;

  sConfigOC.OCFastMode = TIM_OCFAST_DISABLE;

  sConfigOC.OCIdleState = TIM_OCIDLESTATE_RESET;

  sConfigOC.OCNIdleState = TIM_OCNIDLESTATE_RESET;

  if (HAL_TIM_PWM_ConfigChannel(&htim1, &sConfigOC, TIM_CHANNEL_4) != HAL_OK)

  {

    Error_Handler();

  }

  sBreakDeadTimeConfig.OffStateRunMode = TIM_OSSR_DISABLE;

  sBreakDeadTimeConfig.OffStateIDLEMode = TIM_OSSI_DISABLE;

  sBreakDeadTimeConfig.LockLevel = TIM_LOCKLEVEL_OFF;

  sBreakDeadTimeConfig.DeadTime = 0;

  sBreakDeadTimeConfig.BreakState = TIM_BREAK_DISABLE;

  sBreakDeadTimeConfig.BreakPolarity = TIM_BREAKPOLARITY_HIGH;

  sBreakDeadTimeConfig.AutomaticOutput = TIM_AUTOMATICOUTPUT_DISABLE;

  if (HAL_TIMEx_ConfigBreakDeadTime(&htim1, &sBreakDeadTimeConfig) != HAL_OK)

  {

    Error_Handler();

  }

  /* USER CODE BEGIN TIM1_Init 2 */

  /* USER CODE END TIM1_Init 2 */

  HAL_TIM_MspPostInit(&htim1);

}

eric2013

可以考虑使用TIM UP事件触发DMA传输数据到GPIO BSRR寄存器比较方便。

regsofweb

搞出来了，其实设置没有问题，问题在HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_4);
这个里面
  if (TIM_CHANNEL_STATE_GET(htim, Channel) != HAL_TIM_CHANNEL_STATE_READY)
  {
    return HAL_ERROR;
  }
HAL这破玩意，麻烦的要死，这个地方要判断是否ready，所以第一次之后就不对了

改用寄存器
      htim1.Instance->CR1 |= TIM_CR1_CEN;// 启动
      while ((htim1.Instance->CR1 & TIM_CR1_CEN) != 0)// 等结束
就可以了

hpdell

regsofweb 发表于 2025-10-30 14:19
搞出来了，其实设置没有问题，问题在HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_4);
这个里面
  if (TIM_CHA ...

牛劈呀

eric2013

regsofweb 发表于 2025-10-30 14:19
搞出来了，其实设置没有问题，问题在HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_4);
这个里面
  if (TIM_CHA ...
