H7-TOOL的250M示波器模组采集CANFD标准波形效果，开口逻辑0，闭口逻辑1

eric2013 · 发表于 2025-9-20 11:42:24

关于CANFD的波形有个形象的解释，用于判断CANFD波形是否正常十分方便

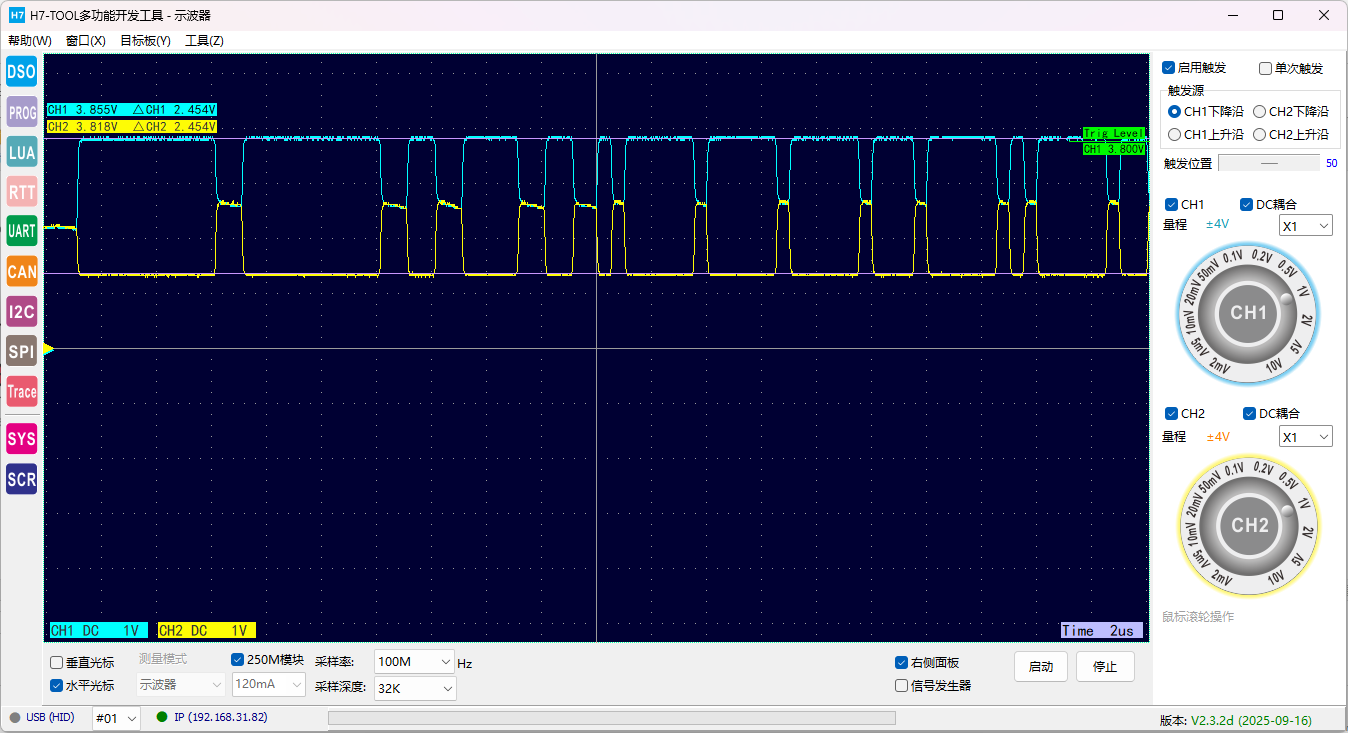

下面是是1M+2M的CANFD

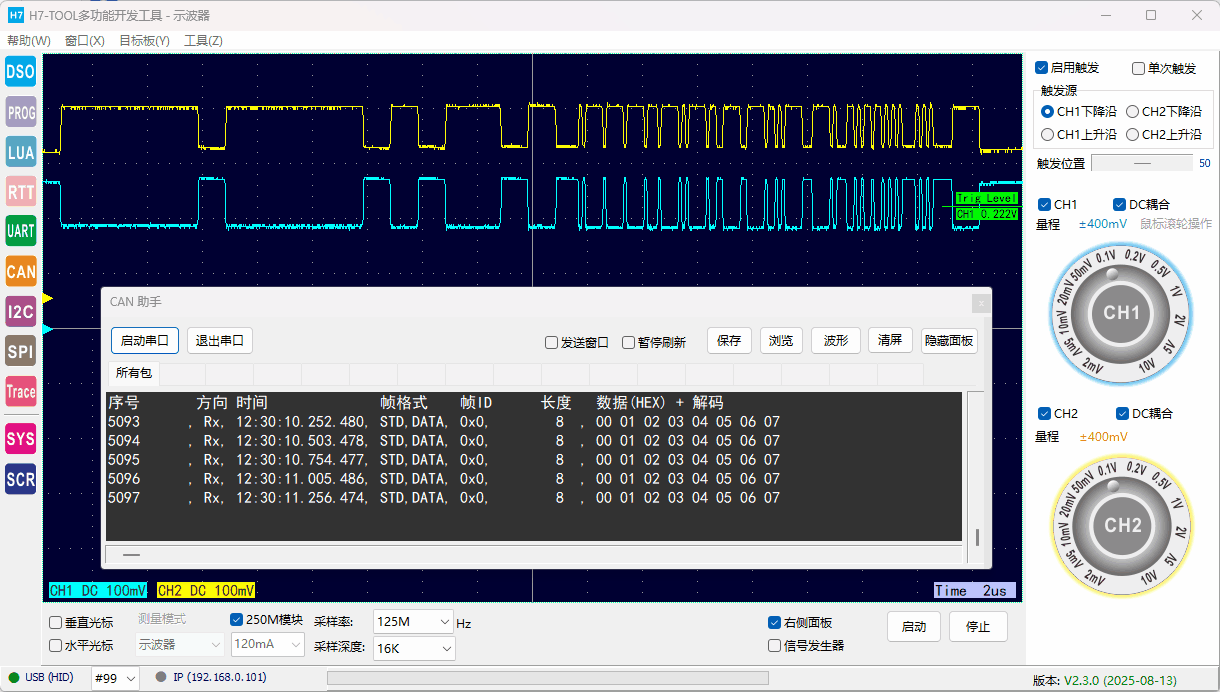

下面是250M示波器模组采集TOOL的CANFD助手同时输出1M+8M波形效果

lizhaoming · 发表于 2026-4-6 17:36:40

硬汉哥，这种怎么连接多个can呢？比如开发板的can1和can2

eric2013 · 发表于 2026-4-7 07:23:47

lizhaoming 发表于 2026-4-6 17:36
硬汉哥，这种怎么连接多个can呢？比如开发板的can1和can2

CANL接一侧，CANH接一侧
