H7-TOOL的250M示波器模组固件更新两种方法，当前最新版V1.04(2025-08-29)

eric2013

本质也是虚拟U盘，拖拽固件更新。主要是注意方式方法，防止更新失败。

当前最新的上位机版本V2.3.1b里面带了示波器模组最新固件V1.04
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=95468

如果楼主位的方式更新失败，可以使用本贴二楼的脱机烧录方式下载固件。

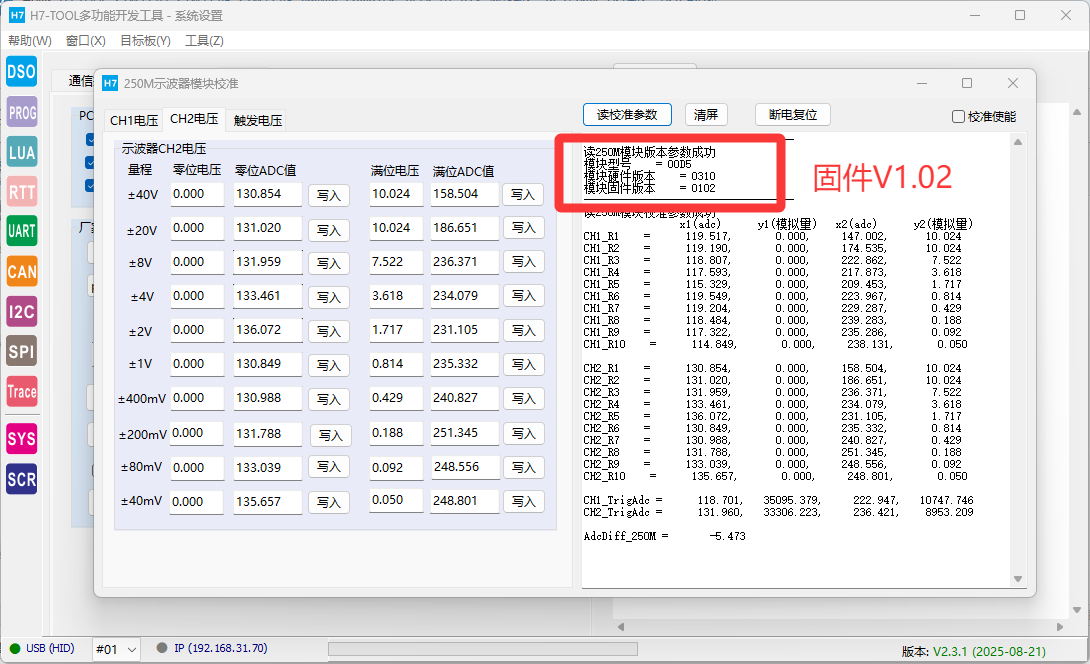

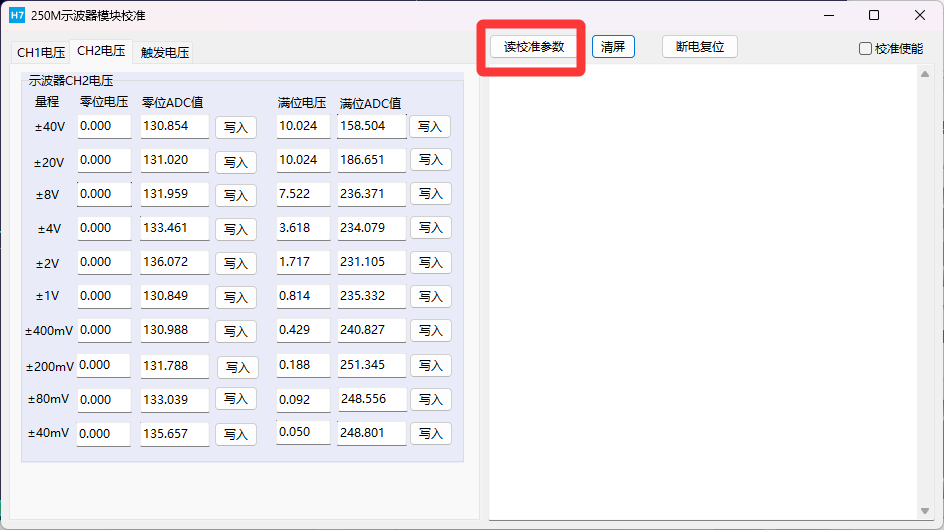

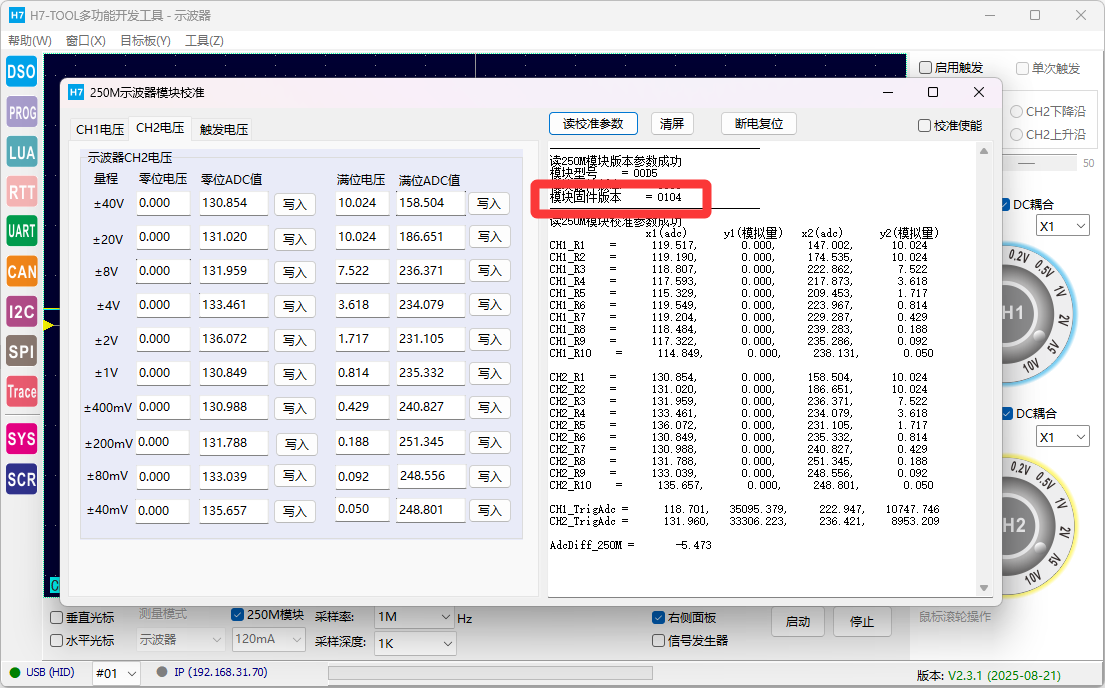

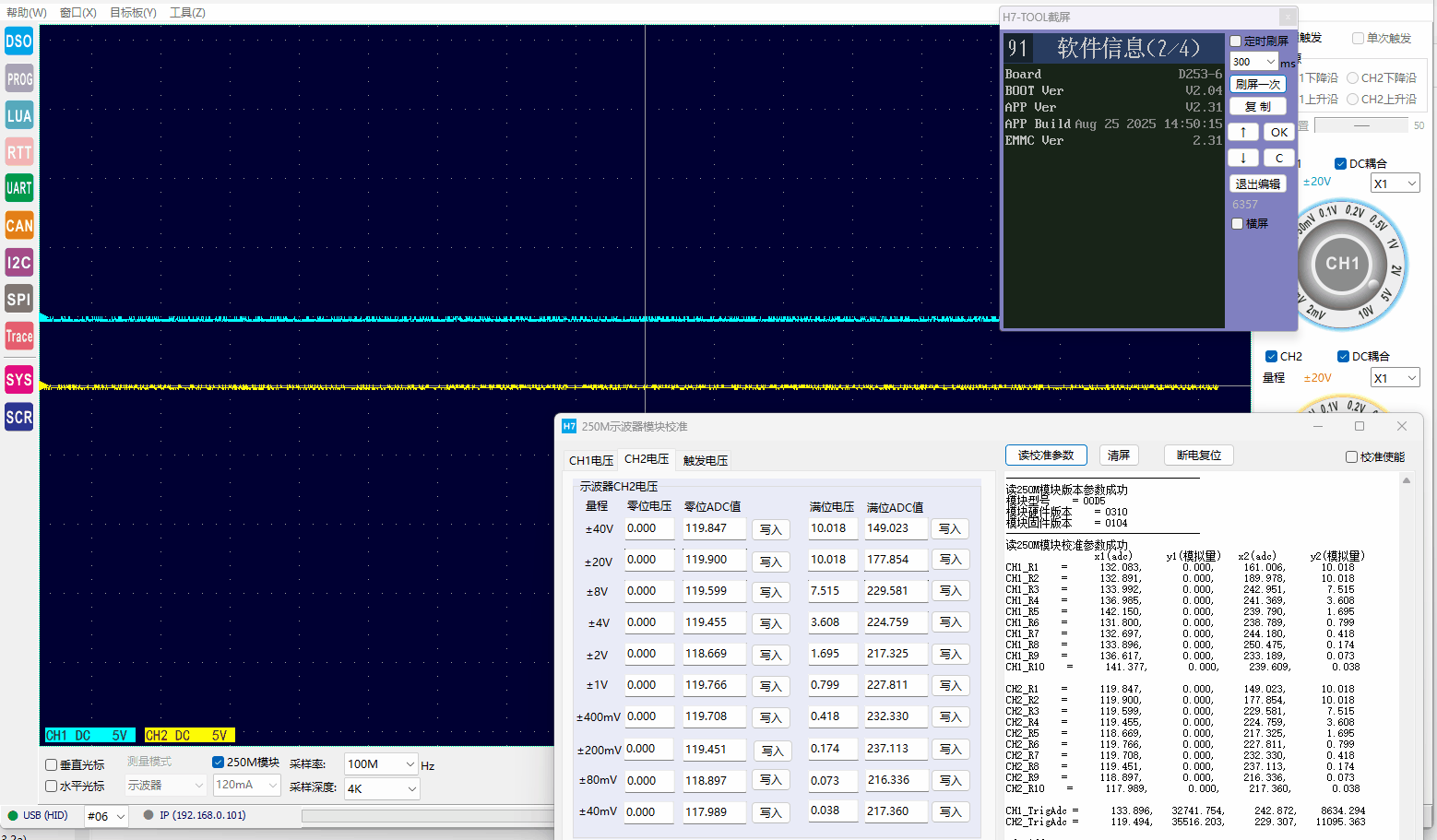

1、示波器模组的固件查看方法

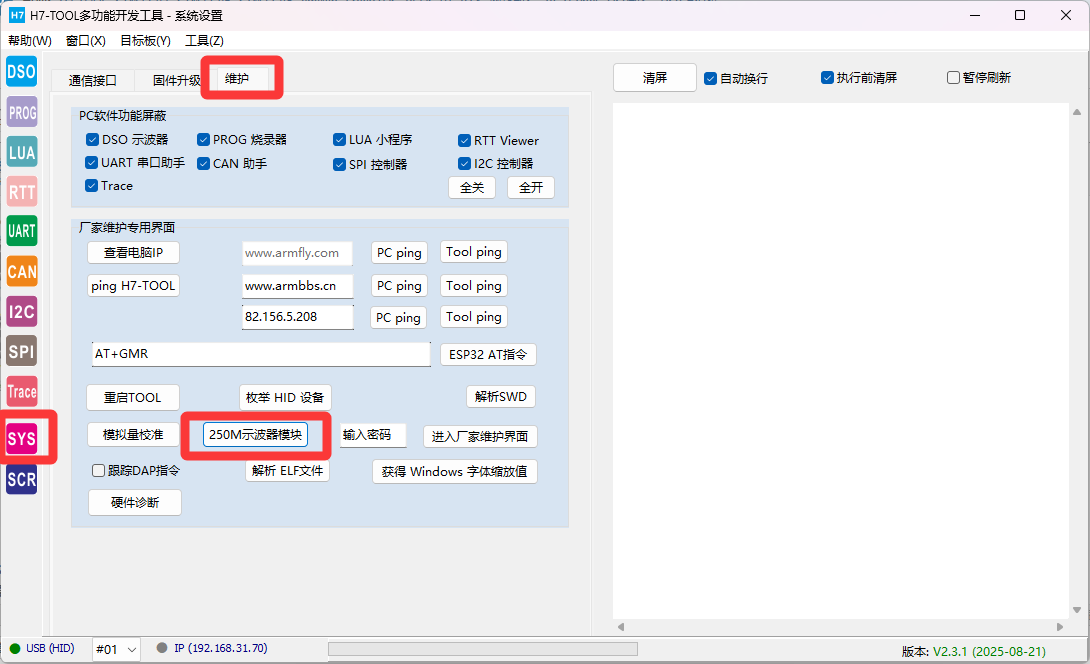

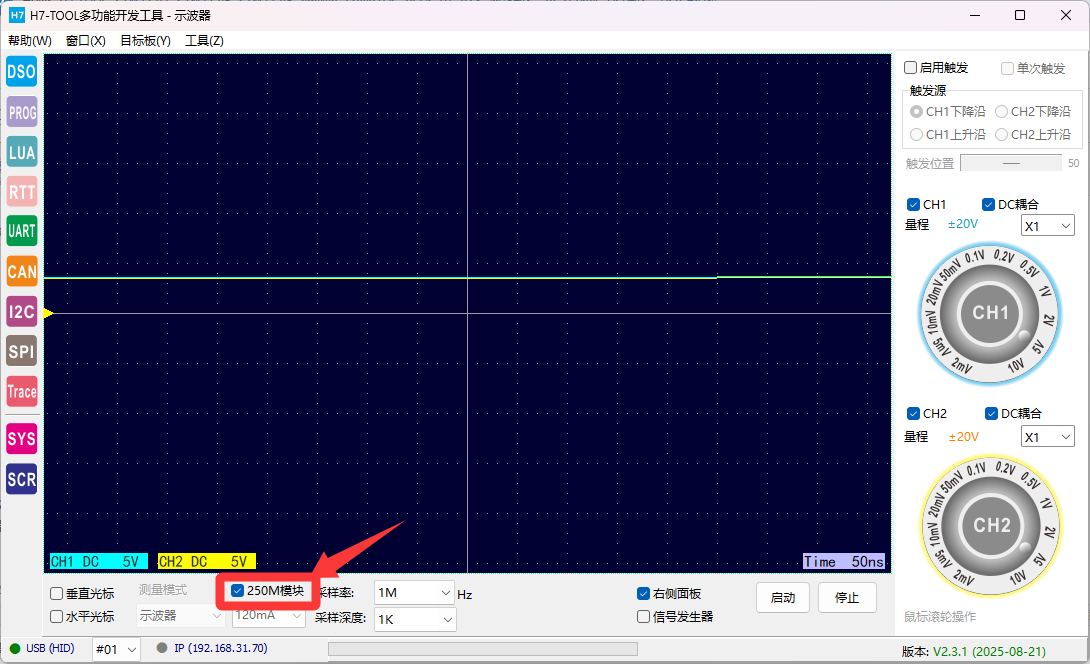

示波器模组插入TOOL，然后勾选这里



查看方法







2、关闭上位机，防止更新期间还去访问模组
3、示波器模组保持继续插入TOOL，其它的都拔掉，包括USB线，外置电源线以及示波器模组上接的各种负载
4、长按示波器模组侧面按键，然后将TOOL的外置电源适配器插入（不推荐用USB，防止供电不足），3秒后松手按键





此时插入USB线到示波器侧面的Type-C接口，可以看到电脑端有个虚拟U盘，拖拽上位机路径h7toolPC_release\EMMC\H7-TOOL\Firmware里面的DSO_250M（V1.04）.uf2文件到这个虚拟U盘，升级完毕后，虚拟U盘会自动弹出消失。



5、最后拔掉示波器模组上的USB线，拔掉TOOL的外置电源，保证TOOL完全断电。之后就可以插入TOOL的USB线，打开上位机软件进行测试了。

eric2013

楼主位模拟U盘方式下载失败，直接使用脱机烧录方式为模组下载程序即可

1、硬件接线:

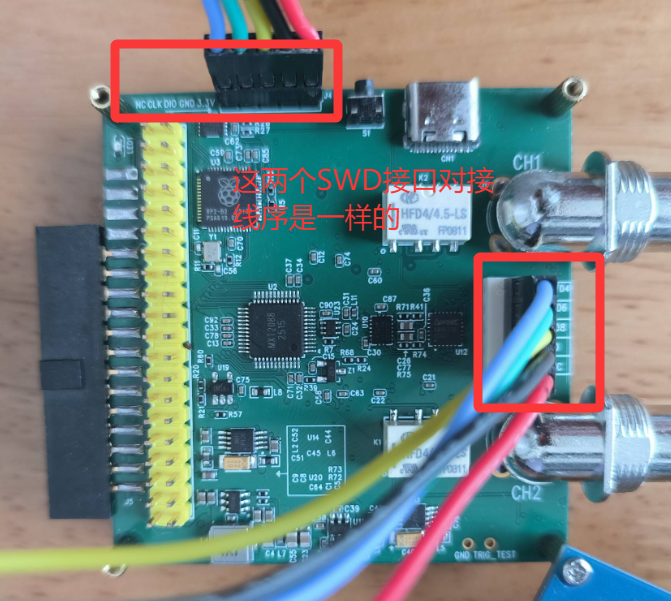

将示波器模组插入TOOL，然后将模组的SWD接口线接入到模组的烧录接口，接线示意图，也就是模组上的两个SWD接口对接



2、软件配置下载：

加载上位机软件包目录h7toolPC_release\EMMC\H7-TOOL\Firmware里面的bin文件DSO_250M（V1.04）.bin

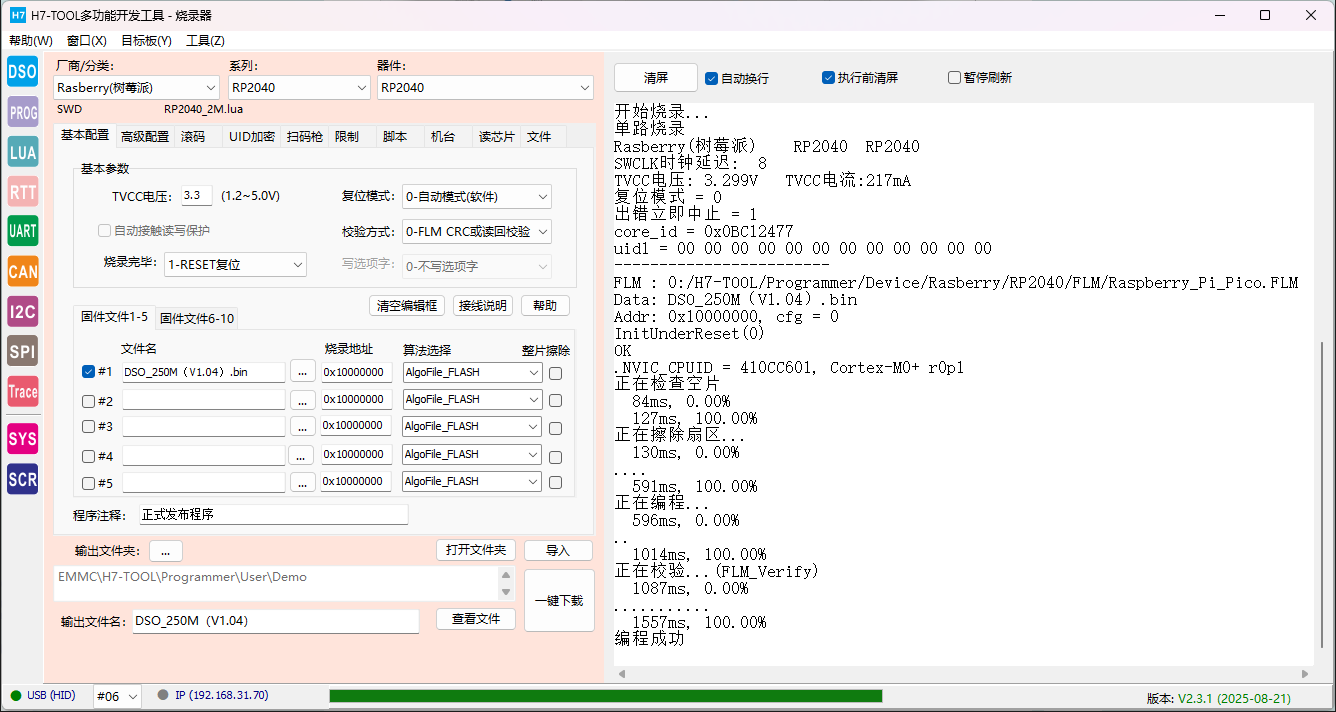

完整配置如下，执行一键下载



3、下载完毕后，关闭TOOL上位机，关闭TOOL，然后都重新打开测试即可

zl1215

试了一下老版的TOOL+示波器模组，插上模组、按住侧边按键、DC上电，等待几秒后松开按键，插入TypeC线，不过没有识别出来虚拟U盘

eric2013

zl1215 发表于 2025-8-28 09:09
试了一下老版的TOOL+示波器模组，插上模组、按住侧边按键、DC上电，等待几秒后松开按键，插入TypeC线，不过 ...

老款TOOL更新不行的，可以使用TOOL的脱机烧录下载。今天晚些时候有时间了我更新操作方法

eric2013

zl1215 发表于 2025-8-28 09:09
试了一下老版的TOOL+示波器模组，插上模组、按住侧边按键、DC上电，等待几秒后松开按键，插入TypeC线，不过 ...

已经更新到二楼

coolwindgps

楼主：
一直显示这个：
Reconfigure the 250M communication interface
Warning: 0x10 90 03  regAddr = 0x0100, regCount = 17
Warning: 0x10 83 03  regAddr = 0x021C, regCount = 1
Reconfigure the 250M communication interface
Warning: 0x10 90 03  regAddr = 0x0100, regCount = 17
Warning: 0x10 83 03  regAddr = 0x021C, regCount = 1

烧1.04也不管用

eric2013

coolwindgps 发表于 2025-9-2 10:40
楼主：
一直显示这个：
Reconfigure the 250M communication interface

一直显示这个不正常，偶尔显示没问题。

一直显示的话，把USB线拔掉，先插入TOOL外置电源(防止是供电不足原因)，然后插入USB线，注意USB线直连电脑，不要使用USB HUB(这个比较重要)，看看正常不

coolwindgps

换USB线、直插电脑、把12V电源插上都不行。
应该不是供电问题

eric2013

coolwindgps 发表于 2025-9-2 10:53
换USB线、直插电脑、把12V电源插上都不行。
应该不是供电问题

还有一个关键的地方，务必看此贴操作说明注意事项，你的TVCC是不是没有设置到3.3V


H7-TOOL的250M示波器模组操作说明，注意事项，改进交流，持续更新（2025-08-29）
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=129443

coolwindgps

还真是。也就是说使用示波器模块时必须要把TVCC设成3.3V输出？

eric2013

coolwindgps 发表于 2025-9-2 11:08
还真是。也就是说使用示波器模块时必须要把TVCC设成3.3V输出？

这个有个有效的电平范围，推荐设置为3.3V即可
