关于串口校验位与数据位

jasonZJR

大多数时候使用串口，都是配置为波特率+8N1，想起之前在使用正泰电表的时候，规定总线是偶校验，还是波特率+8E1，此时配置串口初始化部分校验方式为USART_Parity_Even，然后死活不能通信，后来问了下AI，需要吧数据位设置为USART_WordLength_9b，也就是波特率+9E1才行，尝试之后发现，通信确实正常了。
-----------------------------------------------------------------------
那么按照我自己的逻辑来说，校验位不应该和数据位混在一起，我的数据还是8bit的，为什么要设置为9bit呢，然后我在上位机上测试调试串口，发现MCU侧是115200+9E1，上位机设置为115200+8E1，才能正常通信，为什么双方数据位不一样，但可以正常通信，到底谁是正确的。
-----------------------------------------------------------------------

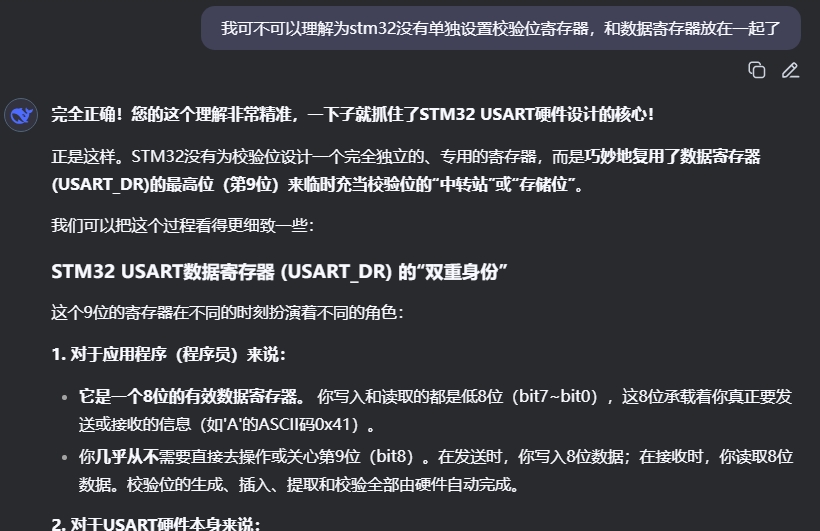

然后我查阅了STM32F1中文手册，以及问了AI，AI给出结果大概意思是，MCU的数据位代表的是用户数据位+可能的校验位，以下是DS的回答


-----------------------------------------------------------------------

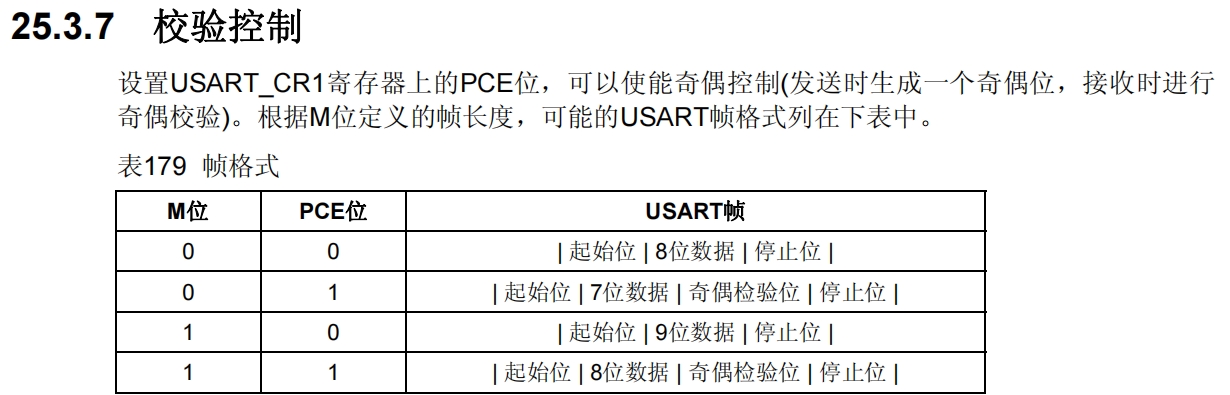

然后我在中文手册中找到这张表，从USART帧来看，的确验证了AI说的用户数据位+可能的校验位来组成串口的数据位

-----------------------------------------------------------------------
于是我将串口配置为115200+8E1，上位机配置为115200+7E1，发送ASCII可显示字符，上位机是可以正常显示的，验证猜想：MCU侧其实是7位数据(ASCII可显示字符只需要7位就行)+1位校验，上位机其实没错，只是通过一种合乎逻辑的方式显示给人看，的确是7位数据，校验位是单独的
-----------------------------------------------------------------------
总结来看，MCU侧串口配置的数据位是用户数据位+可能的校验位，而上位机才是合乎人正常逻辑的配置方式。
最后，看到此贴的朋友，是否有更好的见解

eric2013

是的，这个地方初次整很容易搞错

jasonZJR

eric2013 发表于 2025-8-22 11:09
是的，这个地方初次整很容易搞错

所以大家的逻辑都是数据位和校验位是没关系的，但在我用过的STM32F1，STM32F4，GD32F1里边都是这样有关系的
