STM32H7LTDC驱动RGB565屏幕偏色问题

Rose980

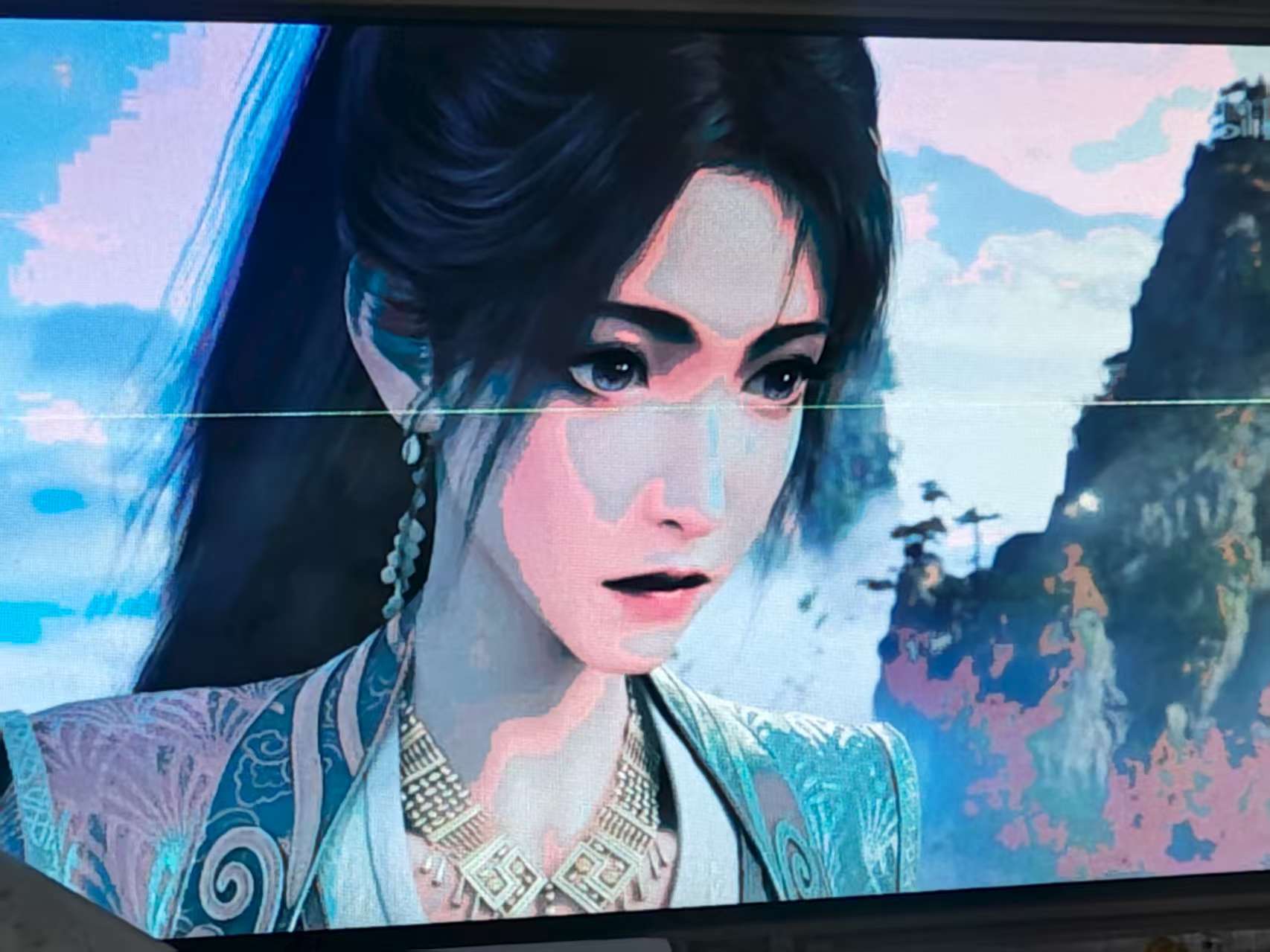

如图所示在接近皮肤的颜色会有这种偏色，屏幕使用RGB565 800*480 5寸TNT屏不知道是不是TNT的可视角度问题还是RGB565的色彩就只能这样，求大神看看

Rose980

使用Img2Lcd转换后直接刷也会这样，还有就是我的RGB接口板子在每根数据线间都串了33欧的电阻这个会不会有影响

eric2013

你这个颜色不正常，方便的话分享下原图，我绘制一个

Rose980

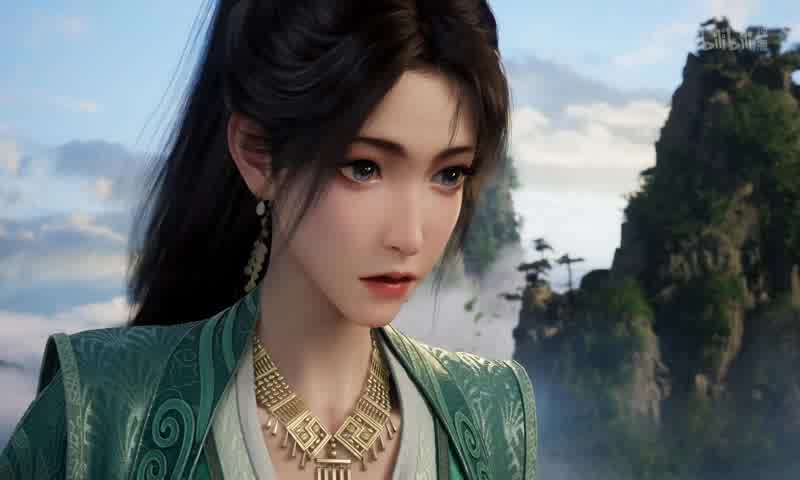

请查收

fxyc87

你这个感觉只有两三位，远没达到5/6位，

Rose980

fxyc87 发表于 2025-8-22 16:01
你这个感觉只有两三位，远没达到5/6位，

我也觉得异常，但是我测了16个通道都有波形出来，我试试把33欧电阻换成0欧试试，每个端口还都加了10K下拉

ou513

Rose980 发表于 2025-8-22 16:17
我也觉得异常，但是我测了16个通道都有波形出来，我试试把33欧电阻换成0欧试试，每个端口还都加了10K下拉

LTDC的数据线都加了下拉电阻啊？

Rose980

ou513 发表于 2025-8-22 16:42
LTDC的数据线都加了下拉电阻啊？

是的40pin都有下拉10k，这个有影响吗

hpdell

Rose980 发表于 2025-8-22 16:45
是的40pin都有下拉10k，这个有影响吗

你把下拉全部干掉试试看，

但赶脚应该还是 颜色转换这块 有问题吧

Rose980

hpdell 发表于 2025-8-22 17:21
你把下拉全部干掉试试看，

但赶脚应该还是 颜色转换这块 有问题吧

干掉了还是这样，我也感觉是颜色转换或者屏幕有问题

Rose980

                                HSYNC_W = 96;
                                HBP = 10;
                                HFP = 10;
                                VSYNC_W = 2;
                                VBP = 10;
                                VFP = 10;
这些参数应该不会影响到色彩吧

ou513

你把你的驱动发上来帮你试试

ou513

Rose980 发表于 2025-8-22 16:45
是的40pin都有下拉10k，这个有影响吗

有没有影响没试过的，但是好像没有这么用的把

regbbs

红绿蓝三色显示看看，看哪种颜色不正常

Rose980

ou513 发表于 2025-8-23 08:02
你把你的驱动发上来帮你试试

驱动是移植V7的

Rose980

这个是驱动

Rose980

SSTM32H7B0的PB0和PB1有讲究吗，发现上电后对地短路的，按住RST就不会短路

Rose980

也没有信号

Rose980

                /* GPIOB 配置 */
                GPIO_Init_Structure.Pin       = GPIO_PIN_10 | GPIO_PIN_11 | GPIO_PIN_8 | GPIO_PIN_9;
                GPIO_Init_Structure.Mode      = GPIO_MODE_AF_PP;
                GPIO_Init_Structure.Pull      = GPIO_PULLUP;
                GPIO_Init_Structure.Speed     = GPIO_SPEED_FREQ_VERY_HIGH;
                GPIO_Init_Structure.Alternate = GPIO_AF14_LTDC;
                HAL_GPIO_Init(GPIOB, &GPIO_Init_Structure);

                GPIO_Init_Structure.Pin       = GPIO_PIN_0 | GPIO_PIN_1 ;
                GPIO_Init_Structure.Mode      = GPIO_MODE_AF_PP;
                GPIO_Init_Structure.Pull      = GPIO_PULLUP;
                GPIO_Init_Structure.Speed     = GPIO_SPEED_FREQ_VERY_HIGH;
                GPIO_Init_Structure.Alternate = GPIO_AF9_LTDC;
                HAL_GPIO_Init(GPIOB, &GPIO_Init_Structure);
破案了，有两个LTDC的选项

hpdell

Rose980 发表于 2025-8-24 00:14
/* GPIOB 配置 */
                GPIO_Init_Structure.Pin       = GPIO_PIN_10 | GPIO_PIN_11 | GPIO_PIN_8 | GPI ...

牛人啦，

后续建议使用 cubemx 进行 io 初始化 后移植到 自己的实际工程里面， 特别是  io 复用后的 定义， 这样可以减少很多麻烦

eric2013

Rose980 发表于 2025-8-24 00:14
/* GPIOB 配置 */
                GPIO_Init_Structure.Pin       = GPIO_PIN_10 | GPIO_PIN_11 | GPIO_PIN_8 | GPI ...

谢谢告知最终原因

way2888

配置是cubemx没自动生成吗？还是生成了错误的配置？

阿米的小粉丝

Rose980 发表于 2025-8-22 13:54
请查收

竟然有凡人的道友

Rose980

way2888 发表于 2025-8-25 12:33
配置是cubemx没自动生成吗？还是生成了错误的配置？

之前是自动生成了，后面就是自己修改的
