H7-TOOL的250M示波器模组操作说明，注意事项，改进交流，持续更新（2025-08-29）

eric2013 · 发表于 2025-8-18 08:43:37

为250M示波器模组专门开个帖子，持续完善。

上位机和固件需要使用2.3.1b及其以上版本，已经发布

【系统测试视频】

https://www.bilibili.com/video/BV1KhbpzaEpx

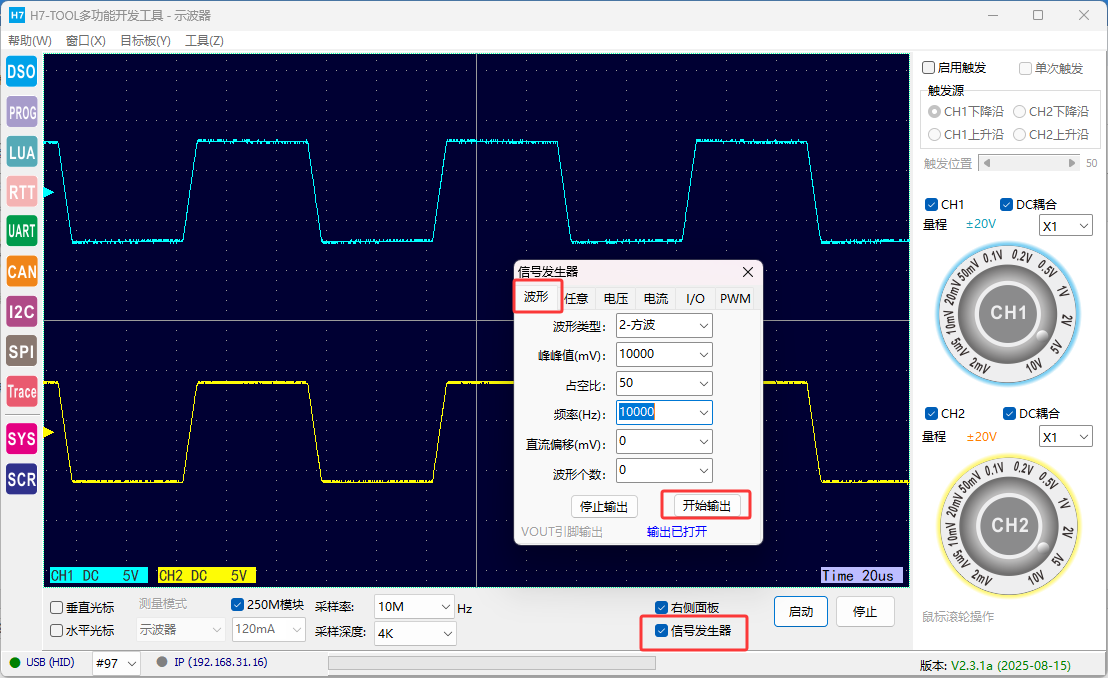

测试1：250M采样1-40M方波效果
测试2：250M采样1-20M正弦波效果

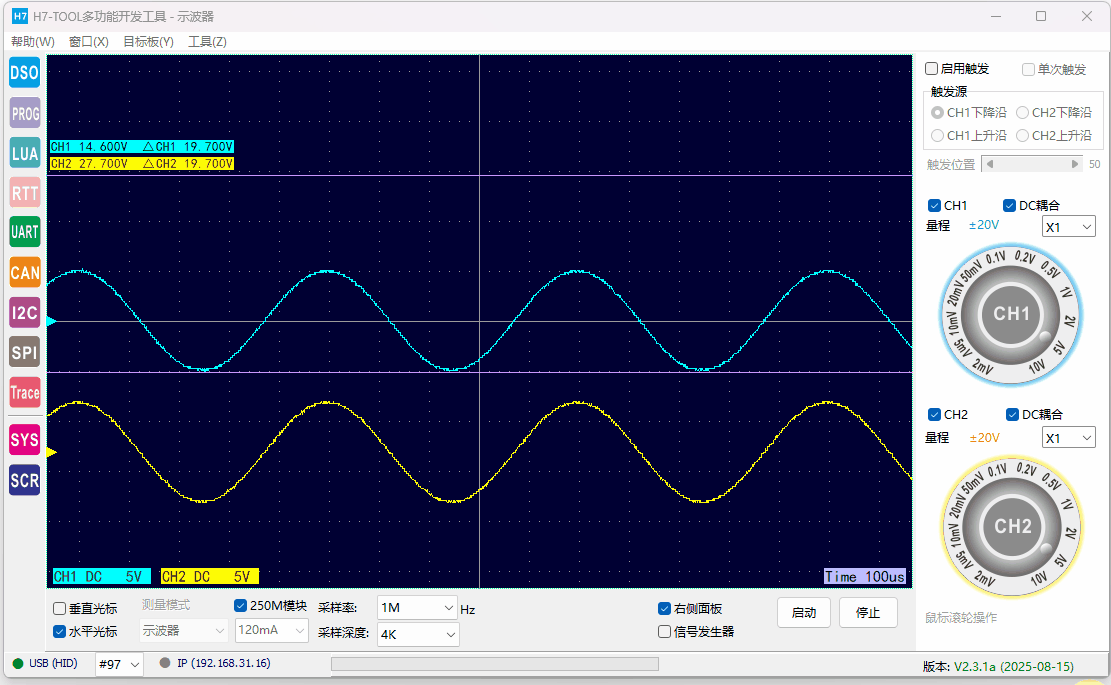

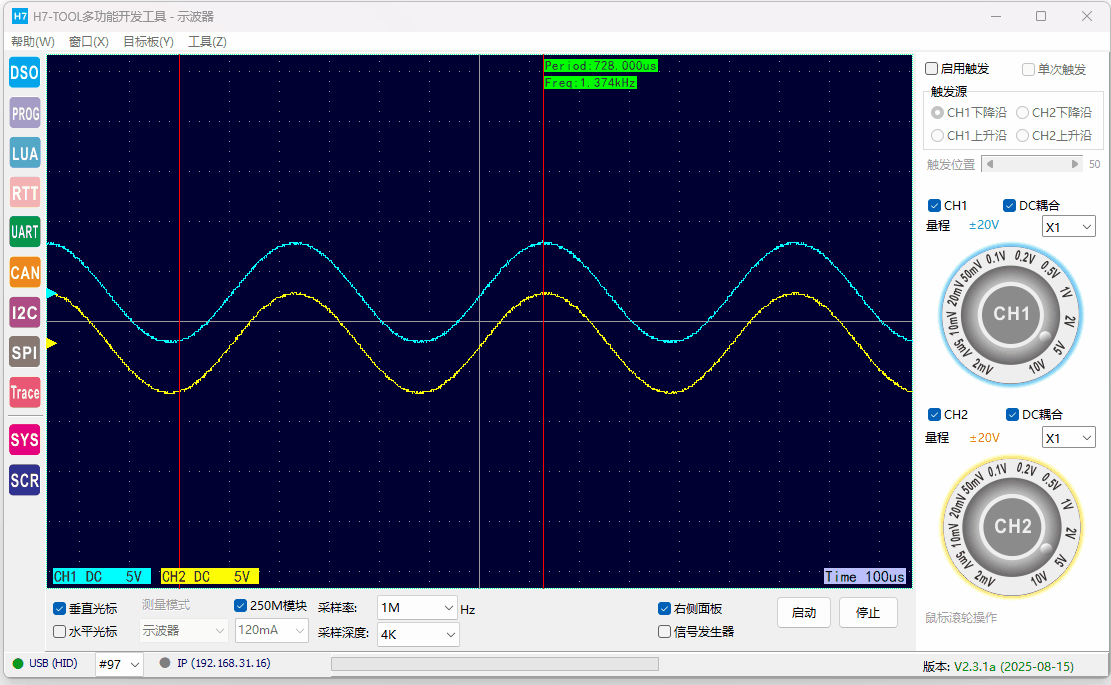

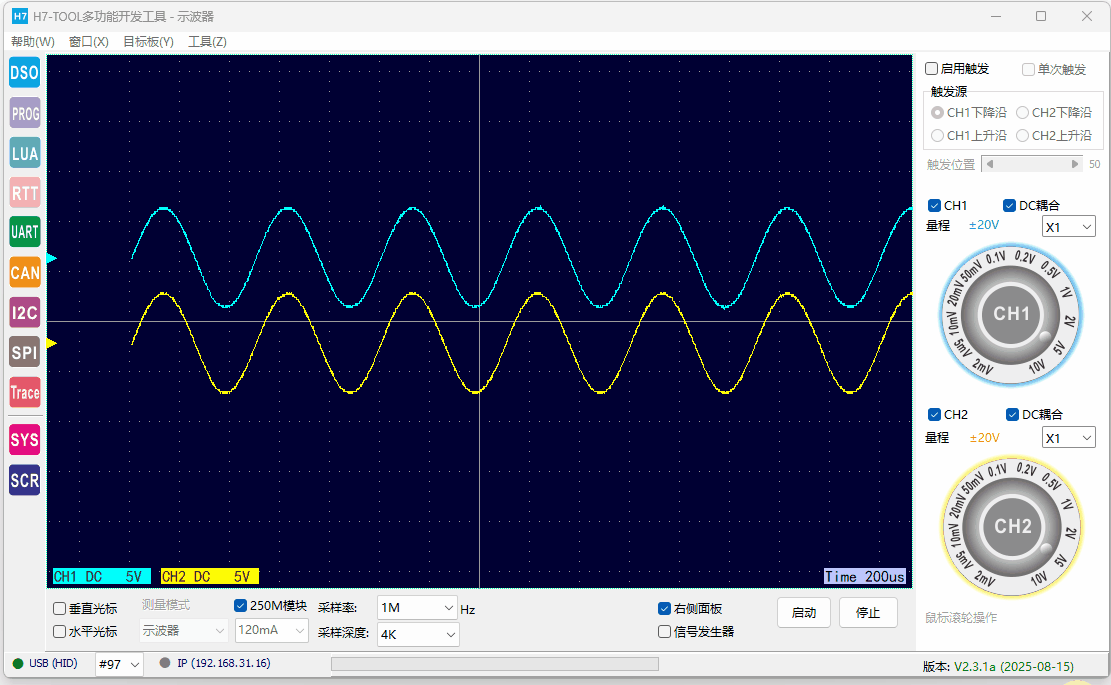

测试3：125M双通道采样1-10M正弦波效果

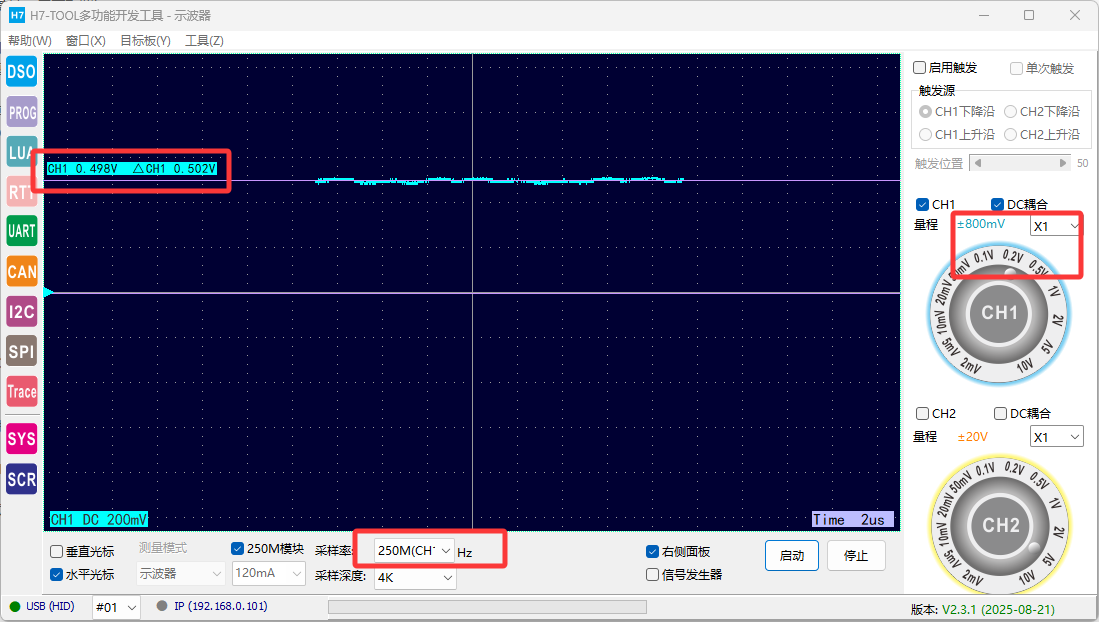

测试4：采集0-10mV方波效果，mV级别噪声
测试5：捕获串口输出
测试6：捕获485差分输出
测试7：捕获I2C输出
测试8：捕获SPI输出
测试9：捕获CANFD，1M仲裁+8M数据通信
测试10：示波器，CANFD助手和串口助手同时使用
测试11：示波器和DAPLINK调试同时使用
测试12：局域网或者外网测试

【模组指标】
1、200K存储深度，mV级噪声
2、单通道250Msps，双通道125Msps，标准的1M欧数量阻抗，支持x1，x10，x100衰减探头
3、模拟带宽30M - 50M
4、程控AC/DC耦合切换
5、带波形校正微调电容
6、电压量程: ±40mV 到 ±40V
7、硬件触发 CH1或CH2触发源
8、模组仅需5V供电，内置负压电源电路，支持双极性信号输入。
9、支持和RTT助手，CAN助手，串口助手，DAPLINK仿真，信号发生器等一起使用。
10、示波器功能支持USB，WiFi和以太网通信方式，推荐USB或者USB方式，WiFi速度慢。
11、示波器模组主控采用RP2040 + ADC + 模拟前端，利用RP2040的可编程PIO，完全可以替代传统的MCU+FPGA方案，绝对是250MHz级别可编程逻辑的小钢炮

【注意事项，必看】
1、使用250M示波器模组，上位机和固件需要使用2.31及其以上版本

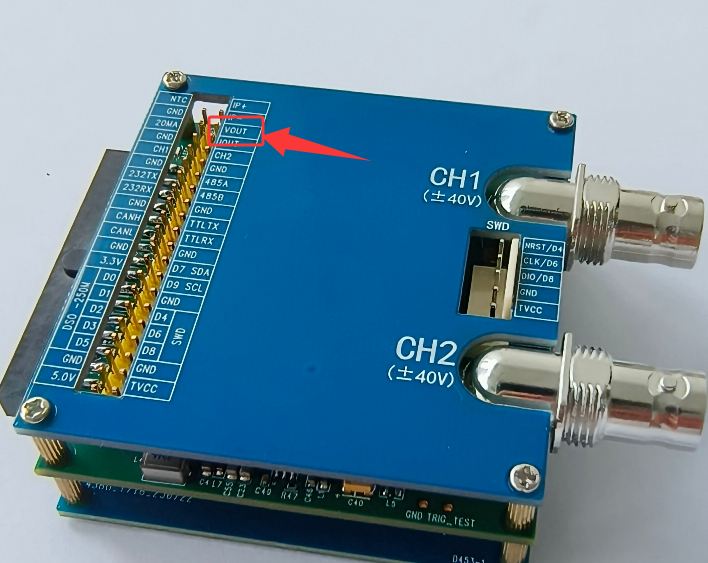

2、示波器模组必须用探头的输入端，使用转接板上的排针不行，排针上的CH1和CH2是TOOL内置的16bit分辨率2Mbps示波器接口。

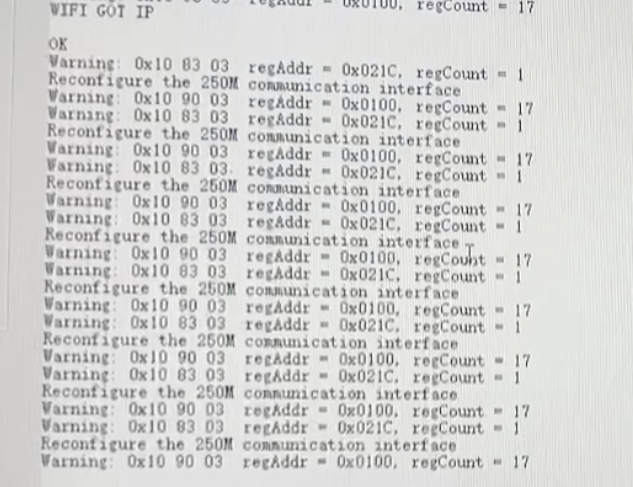

3、示波器模组占用串口2引脚UTX D0，URX D1以及SPI控制器接口SDO D2, SDI D3，SCK D5，使用中不可以再使用这5个引脚功能，同时TVCC必须设置到3.3V，因为TVCC决定SPI接口电平。

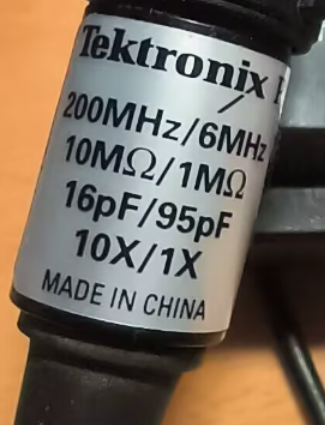

3、示波器探头上开关键X1和X10的区别

以我的这个探头为例，X1用于目标信号频率在6MHz以下，X10衰减用于目标信号频率在200MHz以下

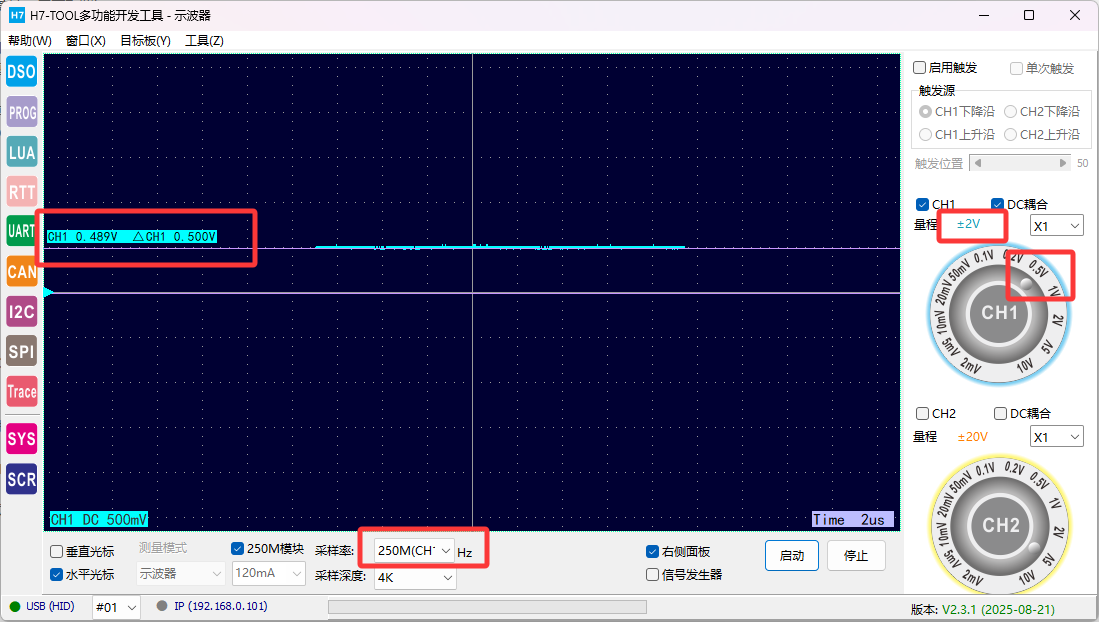

设置后，要和上位机这里的设置匹配

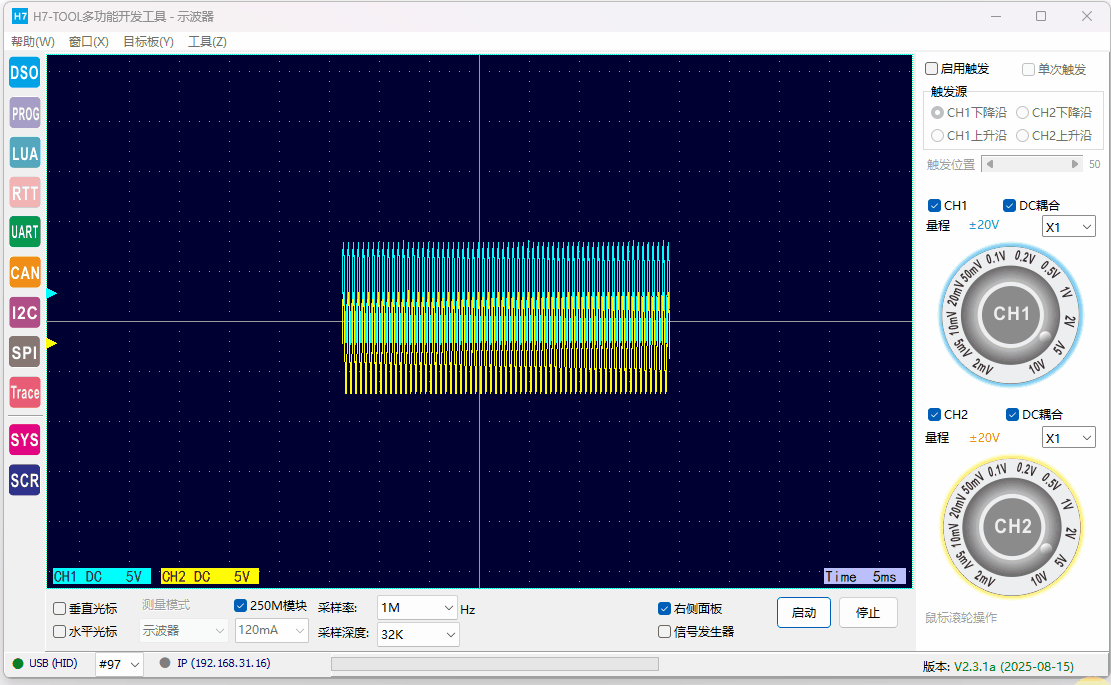

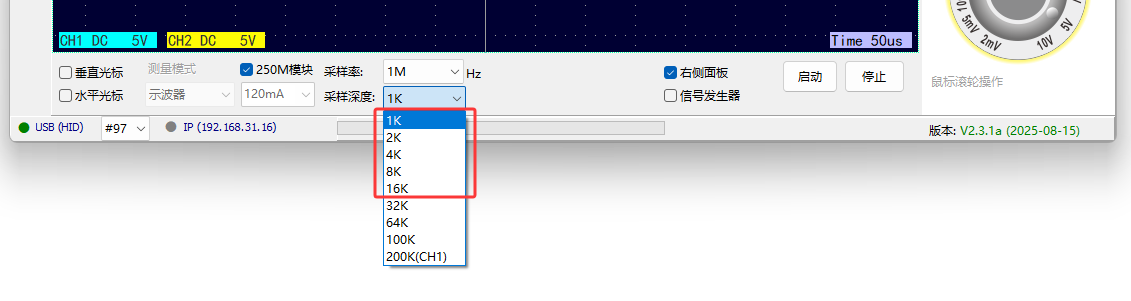

4、采样深度选择，当前这个版本测试建议不要超过32K，当前这个波形控件大数据量的刷新和放缩处理不过来，但是大于32K的功能是没问题的

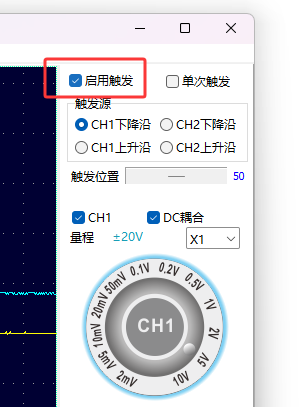

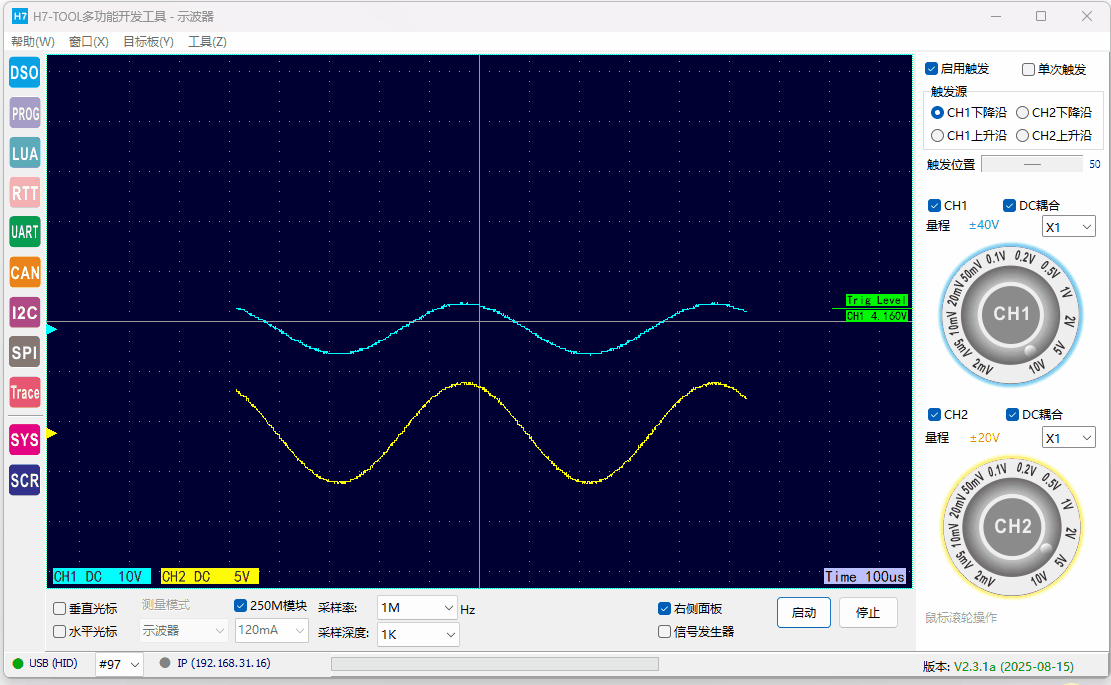

5、这里是硬件触发，勾选使能硬件触发后，达到触发条件才会有波形刷新，否则波形界面是不刷新的。触发条件由触发值设置。主要用于波形捕获和稳定的周期波形展示

下载 (1).png

【操作说明】

1、当前示波器功能支持USB，WiFi和以太网方式：

根据使用的连接方式，选择教程相应章节：
H7-TOOL的以太网通信方式说明(局域网)
H7-TOOL的以太网通信方式说明(远程外网)
H7-TOOL的WiFi通信方式说明(局域网)
H7-TOOL的WiFi通信方式说明(远程外网)
H7-TOOL的USB通信方式说明

其中USB连接方式最简单，打开上位机，TOOL接到电脑上就可以使用了，无需安装驱动，全部免驱的，即插即用。成功连接后，左下角会有一个绿色的小圆圈：

注：优先推荐使用USB和以太网局域网方式，速度最快。WiFi方式速度比较慢，存储深度建议选择1K即可

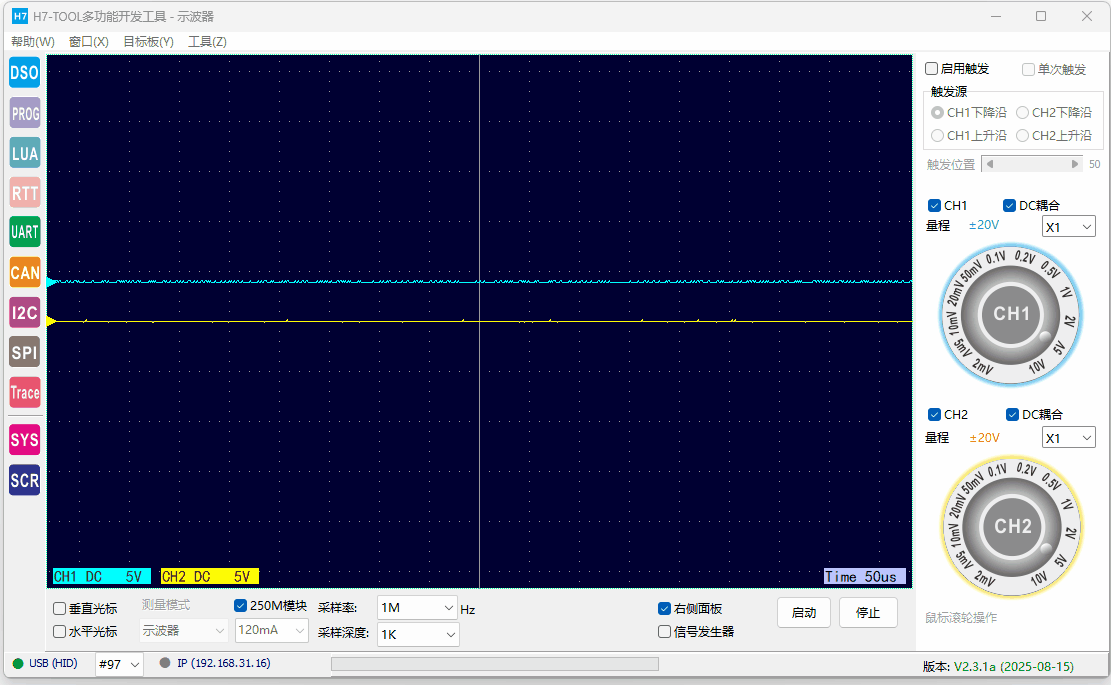

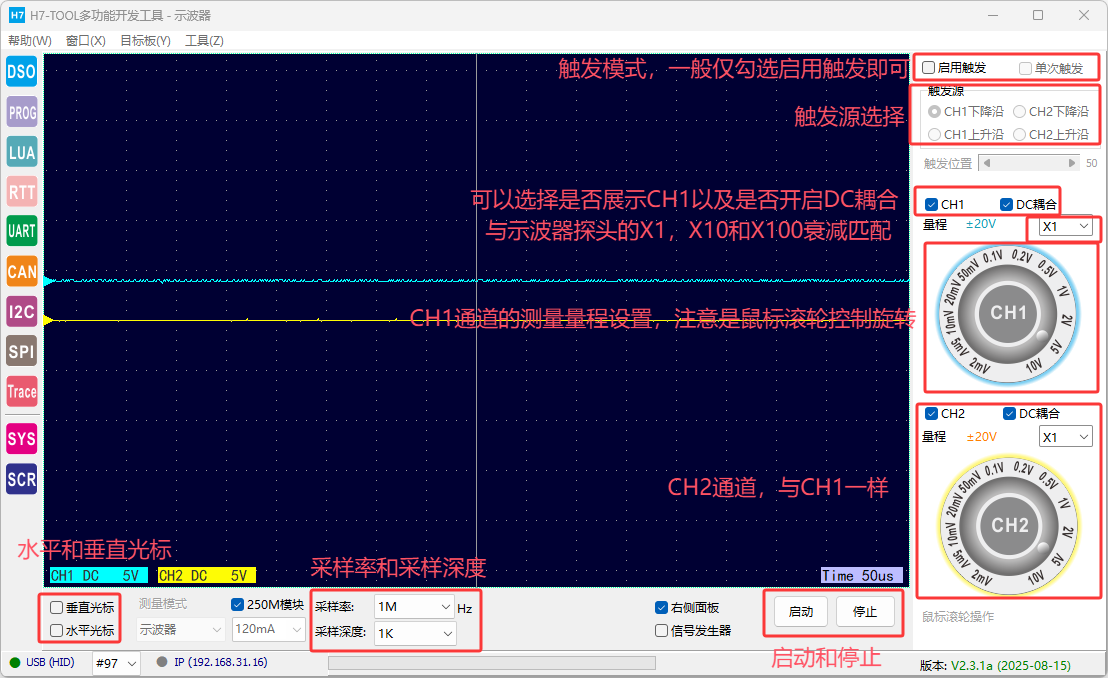

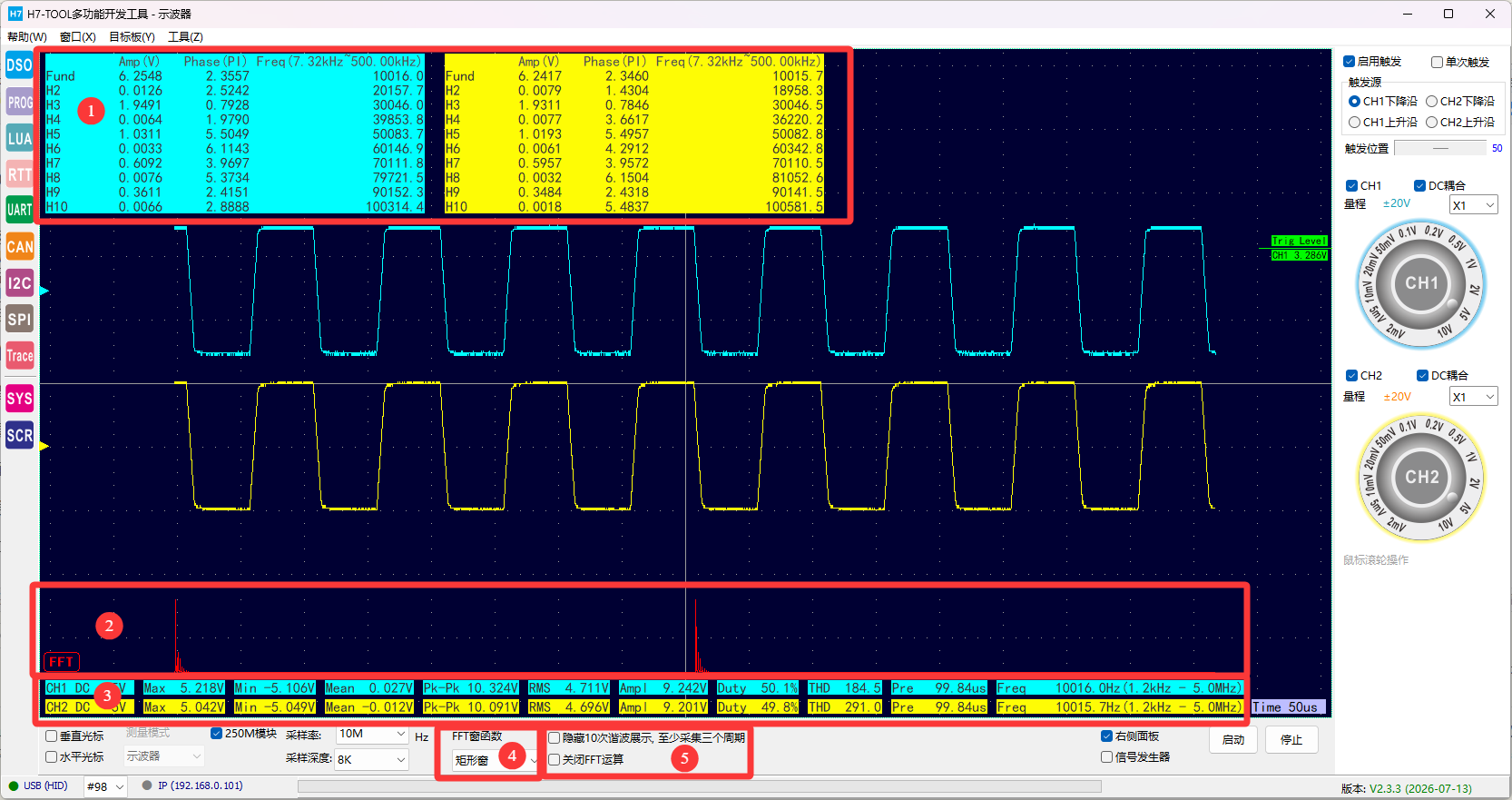

2、整个界面介绍：

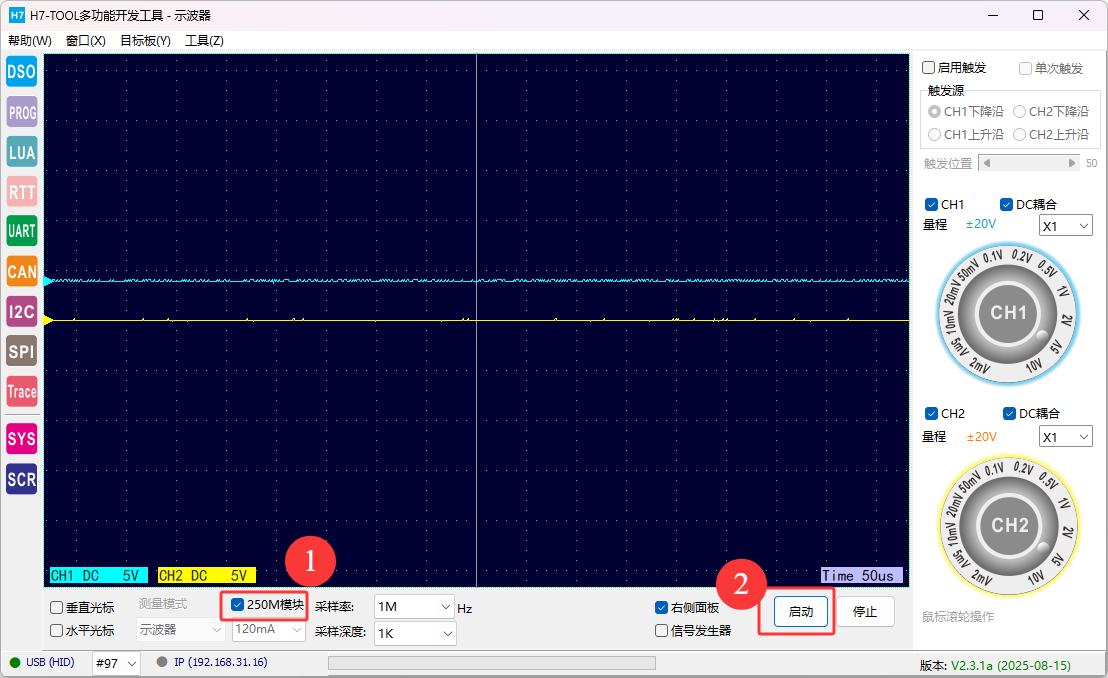

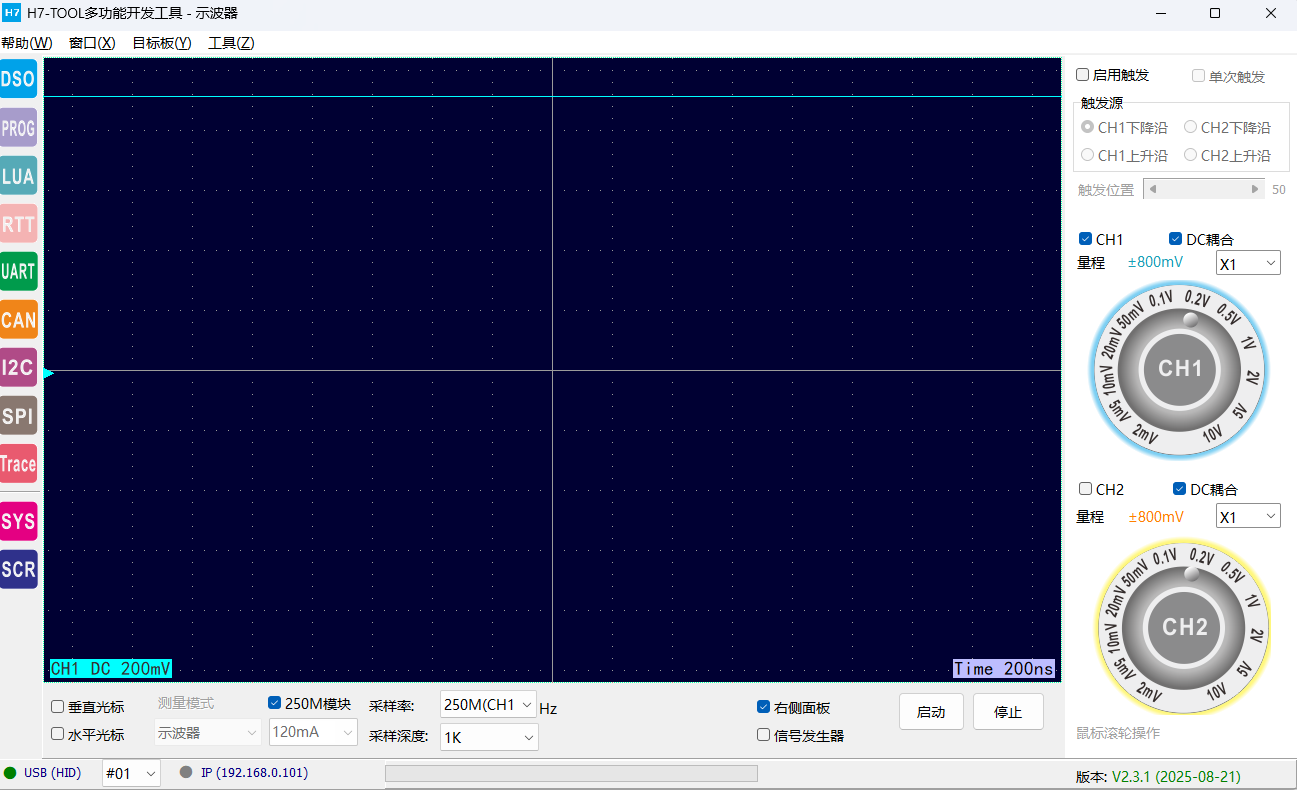

上电后，勾选250M单选框，然后点击启动按钮即可

下载 (2).png
