H7-TOOL的250M示波器模组软硬件已完成，正在批量生产中 (已经上架发布，2025-08-16)

eric2013

2025-08-16补充

H7-TOOL的250M示波器模组正式上架开卖，200K存储深度，mV级噪声，含有系统测试视频(2025-08-16)
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=129422



【主要指标】
1、200K存储深度，mV级噪声
2、单通道250Msps，双通道125Msps，标准的1M欧数量阻抗，支持x1，x10，x100衰减探头
3、模拟带宽30M - 50M
4、程控AC/DC耦合切换
5、带波形校正微调电容
6、电压量程: ±40mV 到 ±40V
7、硬件触发 CH1或CH2触发源
8、模组仅需5V供电，内置负压电源电路，支持双极性信号输入。
9、支持和RTT助手，CAN助手，串口助手，DAPLINK仿真，信号发生器等一起使用。
10、示波器功能支持USB，WiFi和以太网通信方式，推荐USB或者USB方式，WiFi速度慢。
11、示波器模组主控采用RP2040 + ADC + 模拟前端，利用RP2040的可编程PIO，完全可以替代传统的MCU+FPGA方案，绝对是250MHz级别可编程逻辑的小钢炮

【软件使用】
真正意义的多功能开发工具，使用250M示波器模组时，完全不影响串口助手，RTT Viewer，CANFD助手，DAPLINK调试，脱机烧录等功能同时使用。可以同时使用的意义非凡，比如我们CANFD通信的时候出错故障，可以方便的250MHz示波器采集波形，采集8Mbps完全无压力了。

而且还支持以太网和WiFi通信方式，外网使用也没问题。

下面是初步效果展示，正式发布将专门录制一个250M示波器模组和Tek示波器实际效果对比专题视频。

注：由于在做UTF-8编码上位机版本，示波器这里中文展示是乱码，请先忽略。

1、硬件效果




2、实测效果：

（1）采集电感震荡波形





（2）采集开发板12MHz晶振



（3）测试开发板输出40mV，50Hz正弦波，开发板输出的波形效果一般

正式上架录制专题视频时，展示下DAC8563的16bit DAC输出的小信号采集，效果非常棒，效果非常平滑。

nnqtdf

非常不错，什么时候能上架？

eric2013

nnqtdf 发表于 2025-7-29 08:21
非常不错，什么时候能上架？

板子做回来，校准好参数就上架。

nnqtdf

eric2013 发表于 2025-7-29 08:23
板子做回来，校准好参数就上架。

期待中

byccc

cool，上架后支持下

detective

期待

flair0626

采样深度能再大些就好了

eric2013

flair0626 发表于 2025-7-29 20:26
采样深度能再大些就好了

不是截图展示得那样

实际每个通道开辟112KB字节，双通道224KB字节

Vxworks

eric2013 发表于 2025-7-29 20:55
不是截图展示得那样

实际每个通道开辟112KB字节，双通道224KB字节

，给力

lg676041036

终于出来了，真不错。

修行

示波器的界面要调整优化下，比如显示峰值平均值等。。现在的界面太简陋了。。

eric2013

修行 发表于 2025-7-31 09:07
示波器的界面要调整优化下，比如显示峰值平均值等。。现在的界面太简陋了。。

直接拉下水平和垂直游标就行，90%的参数值都有了。电脑端操作优势就在这里了。不像显示屏展示，操作游标很麻烦。

lizhaoming

硬汉哥，示波器模块会有接地弹簧吗，测量纹波电压可以用

eric2013

lizhaoming 发表于 2025-8-7 18:49
硬汉哥，示波器模块会有接地弹簧吗，测量纹波电压可以用

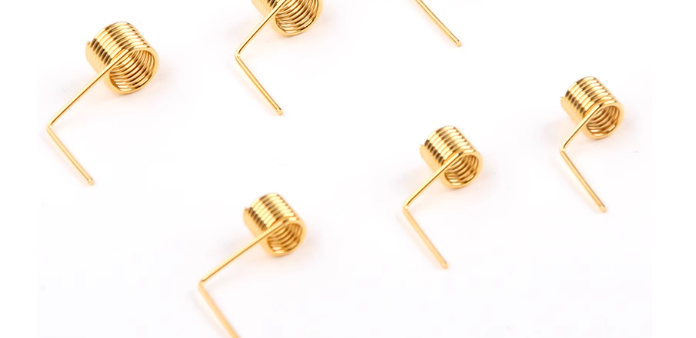

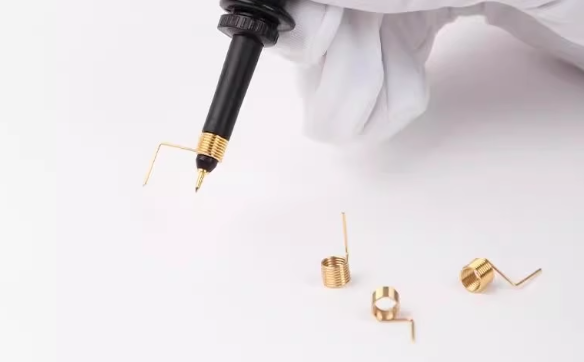

这种弹簧吗

lizhaoming

eric2013 发表于 2025-8-8 09:06
这种弹簧吗

对的

eric2013

lizhaoming 发表于 2025-8-8 10:18
对的

我们的示波器探头上没带，有需要的可以淘宝专门买些这种弹簧接上。

jowo_pBuGF

下周能上架了嘛？

eric2013

jowo_pBuGF 发表于 2025-8-8 14:58
下周能上架了嘛？

示波器这块基本没什么问题了，上位机改成UTF-8编码后，改动有点大，回退不回去了，必须得把这个弄完发布了。届时随2.30版本固件一起发布
