玩点不一样的，TTL串口接CAN PHY芯片通信

eric2013

一个网友咨询了下这种用法，我实测了下。

硬件接线

CANL接CANL，CANH接CANH
TTL TX接 CAN TX， TTX RX接CAN RX



软件测试

直接使用H7-TOOL的双硬件串口，分别接一个CAN PHY芯片的前端。一个带终端电阻，一个不带终端电阻或者两个都带，均测试了。

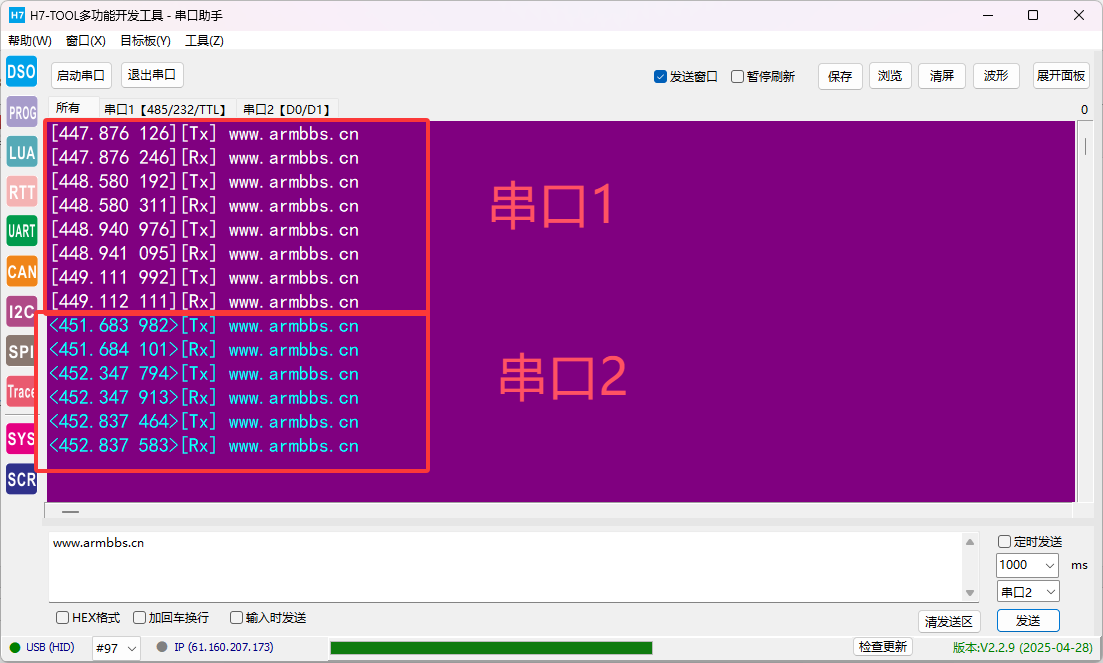

实测，串口1发送和串口2发送，他都在自发自收，无法用于通信。

596142041

有见过这么使用的，还有之前使用RS422来传送PWM脉冲呢

neomissing

都不用测试，理论上就是接在一起的，因为需要检测发送是否成功

zl1215

596142041 发表于 2025-7-15 21:58
有见过这么使用的，还有之前使用RS422来传送PWM脉冲呢

这种是常用的，转差分嘛

eric2013

596142041 发表于 2025-7-15 21:58
有见过这么使用的，还有之前使用RS422来传送PWM脉冲呢

客户截图的方案上是这样的，我这里测试接收不到。我没去测试实际接收端波形效果，后面有时间了试试。

eric2013

neomissing 发表于 2025-7-16 09:02
都不用测试，理论上就是接在一起的，因为需要检测发送是否成功

是的，CAN PHY简化下就是这样的

dukelec

这种接法，正常一定是可以通讯的，任一个串口发送数据，两个串口都可以接收到（其中一个是自发自收），估计是 can_h can_l 总线没接好

如果串口这种接法想自动过滤掉自己发送的包，可以用 SPI 转 UART 的外部串口控制器 CDCTL01A，它会自动接收然后过滤掉自己发出的包
CDCTL01A 是一款 CDBUS 串口控制器，它之所以要接收自己发出的数据，是为了让串口也支持 CAN 总线的仲裁功能，串口速率最高支持 50 Mbps
默认是让串口总线如 RS485 支持多主自由收发，也非常适合这里用 CAN 接口芯片代替

eric2013

dukelec 发表于 2025-7-16 12:19
这种接法，正常一定是可以通讯的，任一个串口发送数据，两个串口都可以接收到（其中一个是自发自收），估计 ...

我也觉得是接线问题，后面有机会了再试试。

JimmyChang

1、CAN总线虽然是2根线，但实际是个差分对，也就是一根，收发只能时分复用。
2、CAN控制器就是边发边收的，如果发出去与接收的相同就继续发，如果不同就停止发送，这样来实现仲裁功能。
3、如果是串口转差分的话，似乎用485更便宜，没理解用CAN收发器的理由。

DX3906

如果只是想ttl转差分的话，好像可以用rs422的phy，刚好也是全双工的
