STM32H723使用LTDC驱动1280*480屏幕出现晃动

chance

想请教各位大神，使用STM32H723+LTDC驱动1280*480屏幕，SDRAM为16bit 16MB，配置好LTDC后使用背景测试R、G、B显示正常，LTDC时钟频率设置为50MHz。
使用画线函数画线（直接在显存对应位置赋值）画出两条直线显示在界面，发现线条显示左右晃动。
画线位置如下：
    LCD_DrawLine(0, 20, 100, 20)；
    LCD_DrawLine(50, 40, 100, 40);

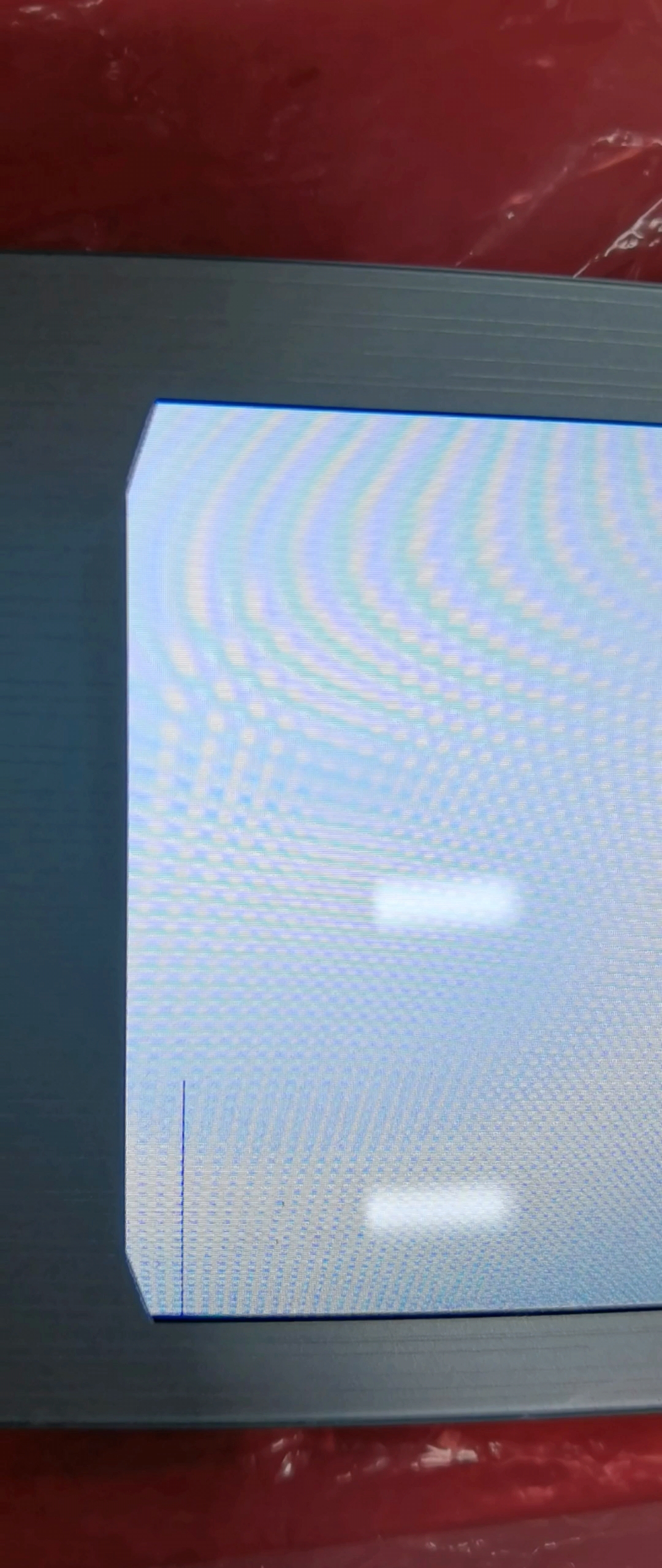

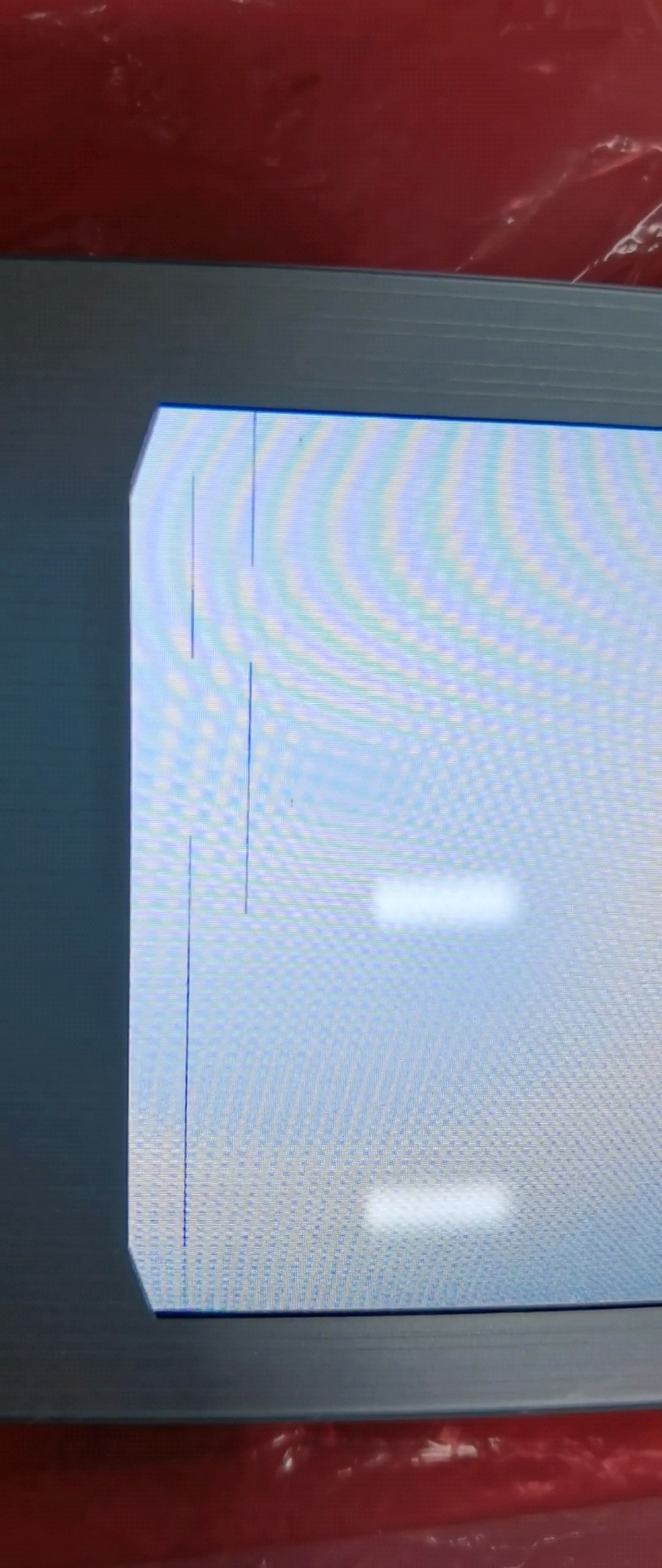

界面显示如下：

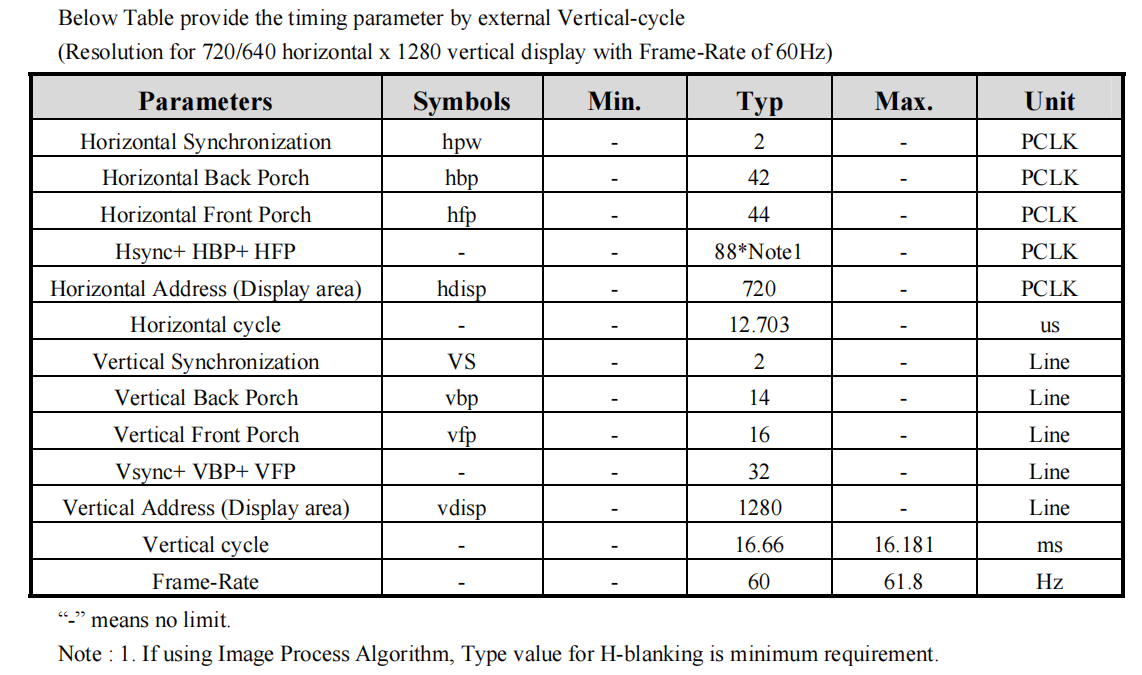

液晶屏驱动IC给出的在720/640 x1280 的时序如下：



调整过LTDC时钟频率，升高和降低都无法消除。尝试调试水平/垂直消隐参数，有些参数能降低晃动的频率，但无法完全消除。请教各位有哪些参数可以调整？

eric2013

H723的话，不知道有没有这个问题。

STM32H7驱动LCD抖屏，另藏玄机，保证你想不到^_^
https://forum.anfulai.cn/forum.p ... 5139&fromuid=58
(出处: 硬汉嵌入式论坛)

chance

eric2013 发表于 2025-7-8 17:21
H723的话，不知道有没有这个问题。

STM32H7驱动LCD抖屏，另藏玄机，保证你想不到^_^

感谢硬汉哥的回复，在SDRAM初始化后加入这段代码，没有变化。程序在画线后也没有对SDRAM进行写操作。在线调试看到该区域地址的SDRAM数值也是没有改变。

eric2013

chance 发表于 2025-7-8 20:48
感谢硬汉哥的回复，在SDRAM初始化后加入这段代码，没有变化。程序在画线后也没有对SDRAM进行写操作。在线 ...

LTDC所涉及到所有GPIO速度等级调节过没，调节下试试，各个等级都测试下。

chance

eric2013 发表于 2025-7-9 09:45
LTDC所涉及到所有GPIO速度等级调节过没，调节下试试，各个等级都测试下。

刚刚试过了，调整为GPIO_SPEED_VERY_HIGH、GPIO_SPEED_HIGH、GPIO_SPEED_MEDIUM没有改善，调整为GPIO_SPEED_LOW直接没有显示了。

chance

更新一下测试情况：
1、尝试画竖线LCD_DrawLine(50, 0, 50, 1280)，发现竖线完全不能显示，变成散开的点。



2、在多个位置画横线，发现最多只能画到Y轴960的位置，再往后就显示不出来，这明显与LTDC配置为480*1280的分辨率不符合。


STM32H723规格书LTDC端口支持VGA输出（1024*768），屏幕分辨率为480*1280，是否不支持这么大的分辨率，但是看论坛也有几个帖子是这样用的。目前调试无进展

eric2013

chance 发表于 2025-7-9 19:16
更新一下测试情况：
1、尝试画竖线LCD_DrawLine(50, 0, 50, 1280)，发现竖线完全不能显示，变成散开的点 ...

这个是不是飞线接的，还是FPC软排线。

如果这个也不行，不知道是不是16bit SDRAM带宽不够，确实带不动。

chance

eric2013 发表于 2025-7-10 08:43
这个是不是飞线接的，还是FPC软排线。

如果这个也不行，不知道是不是16bit SDRAM带宽不够，确实带不动 ...

FPC排线的。现在能够成功点亮。确实是带不动了，LTDC配置由AGB888改为RGB565就能够正常显示了。测试过RGB888也是不行的。

eric2013

chance 发表于 2025-7-10 20:43
FPC排线的。现在能够成功点亮。确实是带不动了，LTDC配置由AGB888改为RGB565就能够正常显示了。测试过RGB ...

24位和32位色，最好上32bit SDRAM

chance

eric2013 发表于 2025-7-11 09:07
24位和32位色，最好上32bit SDRAM

STM32H723的FMC总线不支持32bitSDRAM ，可能要换主控才行了。

eric2013

chance 发表于 2025-7-11 09:14
STM32H723的FMC总线不支持32bitSDRAM ，可能要换主控才行了。

那只能使用RGB565了
