《安富莱嵌入式周报》第355期：2025.06.09--2025.07.07

eric2013

视频版：

https://www.bilibili.com/video/BV1KW3rzMEHe



目录：

1、二代全开源树莓派单片机逻辑分析仪提升至400MHz，最大120通道，支持USB和WiFi通信，支持所有Sigrok协议解码器
2、新版的开源串口Serial Studio更新炫酷，功能更加丰富
3、USB 集线器端口供电的命令行工具
4、一种名为 e-Flesh 的新型触觉传感器
5、分享个比较好的DSP混合信号系
6、硬件资讯
（1）乐鑫 ESP32-C61 全面进入量产
（2）树莓派推出首款WiFi & 蓝牙二合一模组
（3）沁恒推出一秒450MBytes的USB3.0双核MCU CH32H417
7、软件资讯
（1）NXP的MCUXpresso IDE v25.06 发布
（2）NFC 15发布
（3）Qt Creator 17发布
（4）IAR9.70.1发布，正式支持原生创建Zephyr4.1以上版本，同时调试组件增加PX5和Cesium OS3/OS2支持
（5）一年后，CMSIS-DSP库将迎来一次大的更新，全面加强NEON指令支持
（6）CMSIS软件包V6.20发布
（7）Lua V5.4.8正式版发布
8、开源的高分辨率旋转编码器项目
9、低成本音频定位设备，支持热图像展示定位效果
10、用无线电窃听麦克风
11、村田分享的几期电感基础知识系列教程，图文并茂
12、【技术文档】为什么航空航天与国防软件需要DO-178C标准
13、emWin模拟器6.50发布，同时配套的AppWizard V1.58发布，增加layout排版布局功能
14、H7-TOOL本周进展
（1）脱机烧录新增
（2）自制Flash读写保护算法系列
（3）客户为H7-TOOL的截图功能增加ST7789控制器支持
（4）H7-TOOL高速DAPLINK使用OpenOCD命令行稳定下载方法，以及RTT自动断开重连支持，强烈推荐使用官方OpenOCD
（5）加强H7-TOOL的RTOS Trace中elf文件解析能力，特别是dwarf-5格式的调试信息解析
（6）解决H7-TOOL对STM32H5和RP2040的RTT支持和读取芯片固件功能
（7）这几天正在开发一个重要功能，针对TOOL脱机烧录来说是里程碑式的，已经在着手开发TOOL脱机烧录支持IAR Flash loader，也就是可以解析使用IAR的out算法文件。



1、二代全开源树莓派单片机逻辑分析仪提升至400MHz，最大120通道，支持USB和WiFi通信，支持所有Sigrok协议解码器

400MHz的可玩性就贼高了。

开源:https://github.com/gusmanb/logicanalyzer/releases

1、一代开源逻辑分析仪是100MHz，基于RP2040，这次二代示波器升级为RP2350，支持400MHz采样。
2、上位机依然延续自己的设计，没有使用开源框架，最新版V6.X比之前好用很多了，支持跨平台。
3、作者不仅开源了所有东西，可以直接做板子，而且教你如何制作和使用这个开源项目，伟大的开源精神，在作者这里体现的淋漓尽致。

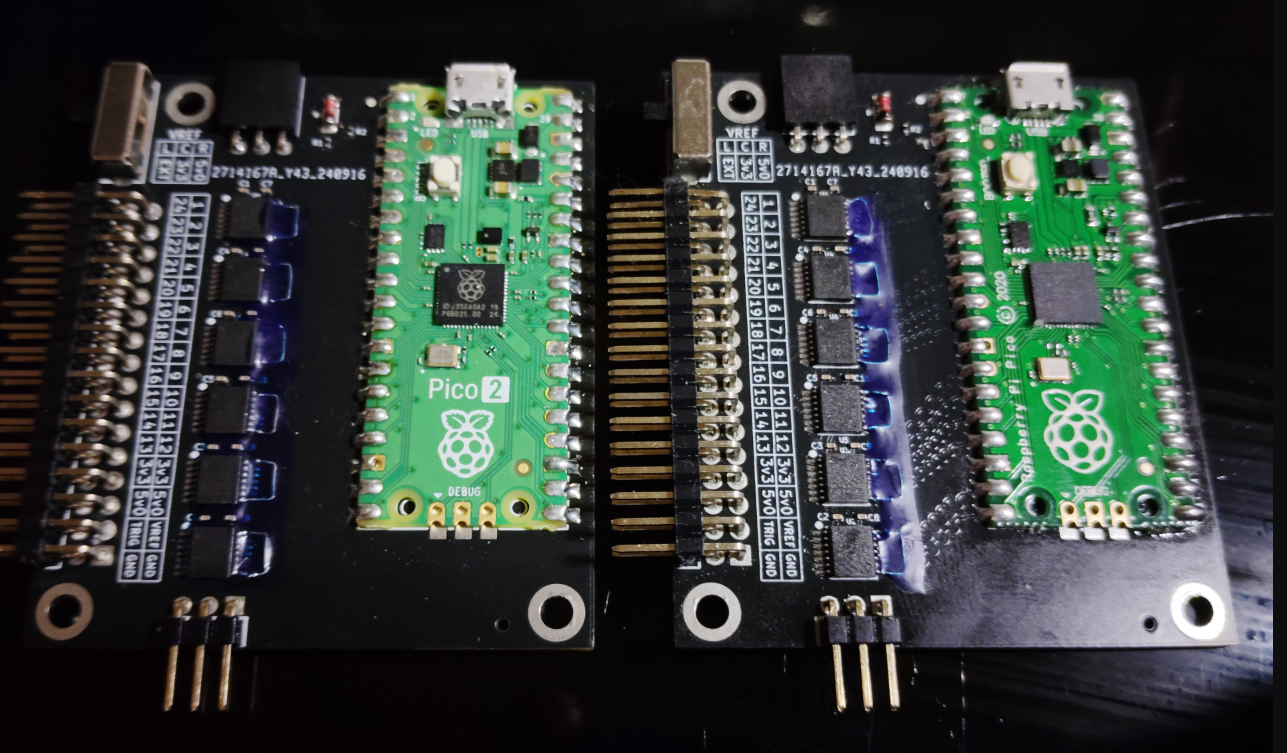

二代效果：

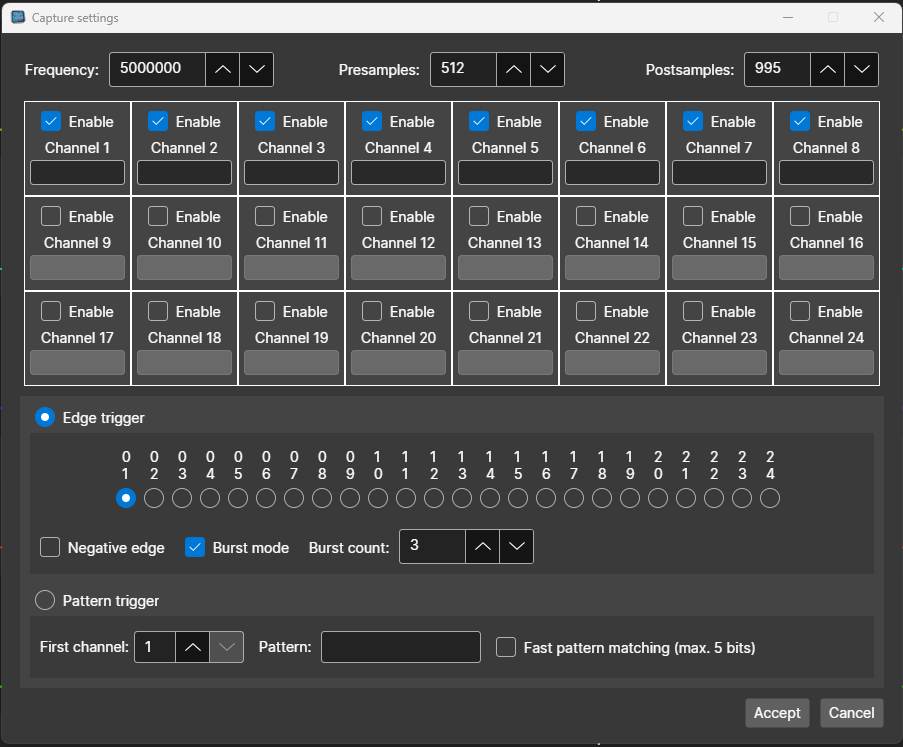

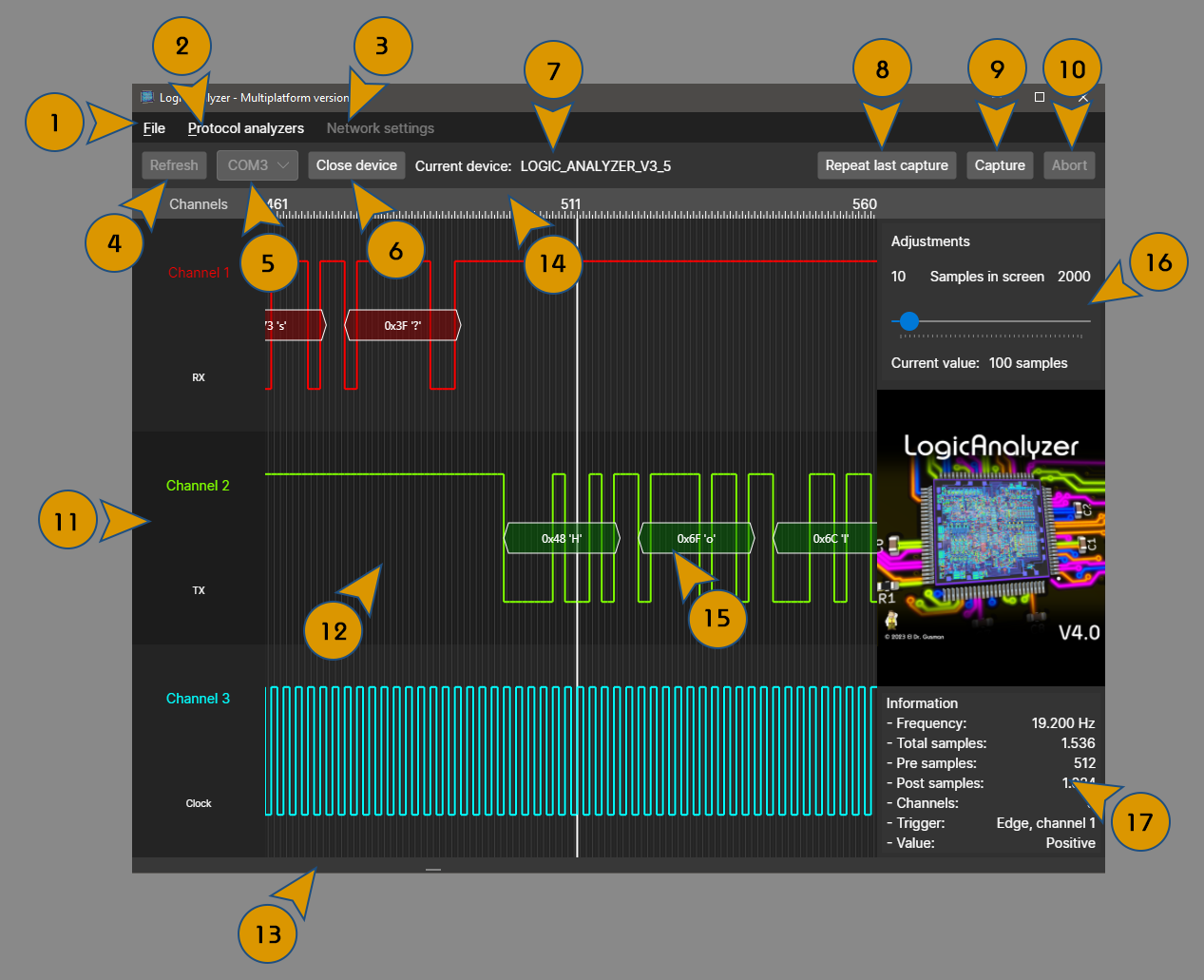

上位机：










2、新版的开源串口Serial Studio更新炫酷，功能更加丰富

Github：https://github.com/Serial-Studio/Serial-Studio/
Release：https://github.com/Serial-Studio/Serial-Studio/releases

最早是2021年的时候给大家分享过，效果是这样的



经过这几年迭代，效果已经无比炫酷








3、USB 集线器端口供电的命令行工具

https://github.com/mvp/uhubctl

uhubctl 是一个用于控制 USB 集线器端口供电的命令行工具。它允许用户在支持的 USB 集线器上单独开启或关闭各个端口的电源。这样可以远程重启连接的 USB 设备、节省电能，或者在无人值守的环境下自动化 USB 设备的电源管理。

主要功能包括：

检测支持端口电源控制的 USB 集线器
控制每个端口的供电（开/关）
支持多平台（如 Linux、macOS、部分 Windows 环境）
适合需要远程控制 USB 设备电源的开发者、测试人员或运维场景。例如，自动重启树莓派、摄像头、调试设备等。

支持的型号比较多，下面是部分截图

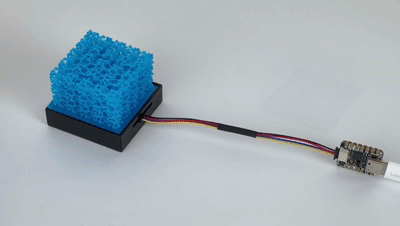

4、一种名为 e-Flesh 的新型触觉传感器

https://github.com/notvenky/eFlesh

其工作原理很简单：测量 3D 可打印微结构中的变形。

现在，制作触觉传感器所需的只是 3D 打印机、磁铁和磁力计




5、分享个比较好的DSP混合信号教程

这些文章通常篇幅较短，涉及的数学不多，注重对概念和术语的直观理解，并常常给出具体例子。

非常值得看

https://tomverbeure.github.io/20 ... Lecture-Series.html

混合信号讲座系列
基于 DSP 的测试 - 基础知识
基于 DSP 的测试 - 基础知识 2 - 波形生成
基于 DSP 的测试 - 基础知识 3 - DAC 输出波形
基于 DSP 的测试 - 基础知识 4 - 多音数据生成
基于 DSP 的测试 - 基础知识 5 - 频谱分析——DFT
基于 DSP 的测试 - 基础知识 6 - 频谱分析——FFT
基于 DSP 的测试 - 基础知识 7 - 相干条件
基于 DSP 的测试 - 基础知识 8 - 欠采样
基于 DSP 的测试 - 基础知识 9 - 欠采样 2
基于 DSP 的测试 - 基础知识 11 - 加窗处理
基于 DSP 的测试 - 基础知识 12 - 频谱估计
基于 DSP 的测试 - 基础知识 13 - 逆 FFT
基于 DSP 的测试 - 基础知识 14 - FIR 滤波器
基于 DSP 的测试 - 基础知识 16 - 移动平均
基于 DSP 的测试 - 基础知识 17 - 信噪比计算的另一方法
基于 DSP 的测试 - 基础知识 18 - ADC 线性度测试的直方图法
基于 DSP 的测试 - 基础知识 20 - 采样时钟和测试信号中的抖动影响
基于 DSP 的测试 - 基础知识 21 - 趋势去除（第1部分）
基于 DSP 的测试 - 基础知识 22 - 趋势去除（第2部分）
基于 DSP 的测试 - 基础知识 23 - 居中处理
基于 DSP 的测试 - 基础知识 24 - AM 波形生成
基于 DSP 的测试 - 基础知识 25 - PM & FM 波形生成 I
基于 DSP 的测试 - 基础知识 26 - 通过 FFT&IFFT 实现微分/积分运算
基于 DSP 的测试 - 基础知识 27 - 多音欠采样调理
基于 DSP 的测试 - 基础知识 28 - PM & FM 波形生成 II（正交法）
基于 DSP 的测试 - 基础知识 29 - 精确波形位移
基于 DSP 的测试 - 基础知识 30 - 抖动注入
基于 DSP 的测试 - 基础知识 31 - 频谱分析窗与 FIR 生成窗的对比
基于 DSP 的测试 - 基础知识 35 - F 矩阵仿真
基于 DSP 的测试 - 基础知识 36 - 通过 F 矩阵仿真滤波器响应
基于 DSP 的测试 - 基础知识 37 - F 矩阵仿真 TDR
基于 DSP 的测试 - 基础知识 38 - TDR 实验
基于 DSP 的测试 - 基础知识 39 - F 矩阵电缆仿真
基于 DSP 的测试 - 基础知识 41 - FM 立体声波形生成
基于 DSP 的测试 - 基础知识 42 - 通过频谱计算抖动
基于 DSP 的测试 - 基础知识 43 - 通过相位噪声数据估算抖动
基于 DSP 的测试 - 基础知识 44 - 数字引脚驱动器的模拟信号生成 I
基于 DSP 的测试 - 基础知识 45 - 数字引脚驱动器的模拟信号生成 II
基于 DSP 的测试 - 基础知识 46 - 每引脚信号发生器
基于 DSP 的测试 - 基础知识 47 - 相干波形重构
基于 DSP 的测试 - 基础知识 48 - 拉格朗日插值
基于 DSP 的测试 - 基础知识 49 - S 参数去嵌
基于 DSP 的测试 - 基础知识 50 - PRBS（伪随机二进制序列）
基于 DSP 的测试 - 基础知识 51 - CIC 降采样与 FIR 滤波器
基于 DSP 的测试 - 基础知识 52 - 一次性实现 2 个 FFT
基于 DSP 的测试 - 基础知识 53 - Π/4 DQPSK 调制

正交解调的频率/相位变化分析
第2部分 - 由 RT-SPU 加持的数字化仪实现 PLL 锁定趋势分析
第3部分 - ODM 更多应用实例
第4部分 - 宽带波形采样器的 ODM 应用

其他内容
脉冲波形的居中处理


6、硬件资讯
1、乐鑫 ESP32-C61 全面进入量产

ESP32-C61 支持 2.4 GHz Wi-Fi 6 和 Bluetooth 5 (LE)，集成上行、下行正交频分多址 (OFDMA) 接入和下行多用户多输出多输入 (MU-MIMO) 接入机制

https://www.espressif.com/zh-hans/News/C61_Mass_Production



2、树莓派推出首款WiFi & 蓝牙二合一模组

https://www.raspberrypi.com/news ... available-now-at-4/

首款独立Wi-Fi蓝牙无线模块售价4美元，采用了与树莓派Pico W/Pico 2 W相同的英飞凌CYW43439芯片，是基于RP2040/RP2350芯片且需要开箱即用无线连接功能的理想选择。

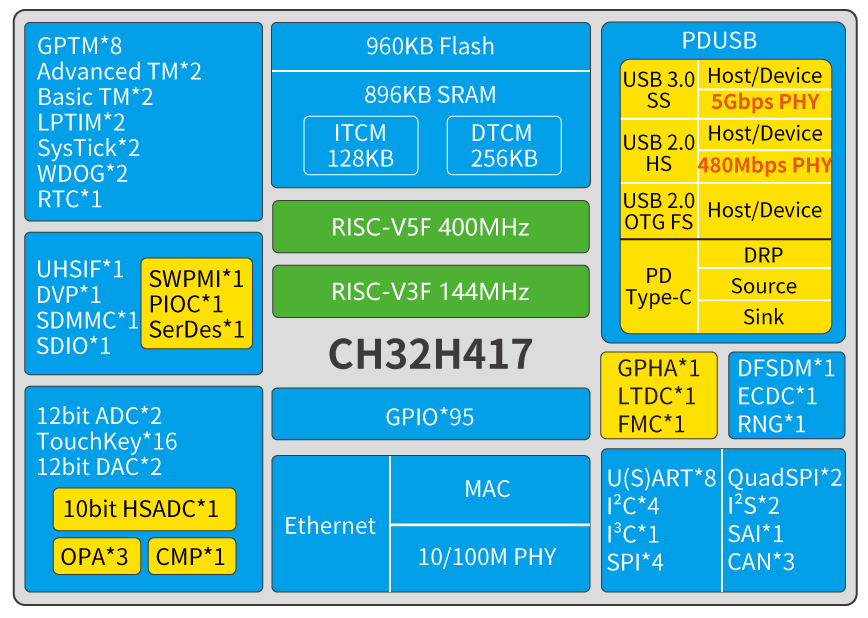

3、沁恒推出一秒450MBytes的USB3.0双核MCU CH32H417

https://www.wch-ic.com/products/CH32H417.html

CH32H417的USB3.0接口支持主机、设备模式，得益于收发器、控制器和系统的一体化设计，实测单端点批量传输，上传、下传平均速度450MB/s左右，单端点同时收发平均速度超过420MB/s*，性能较CH569大幅提升






7、软件资讯

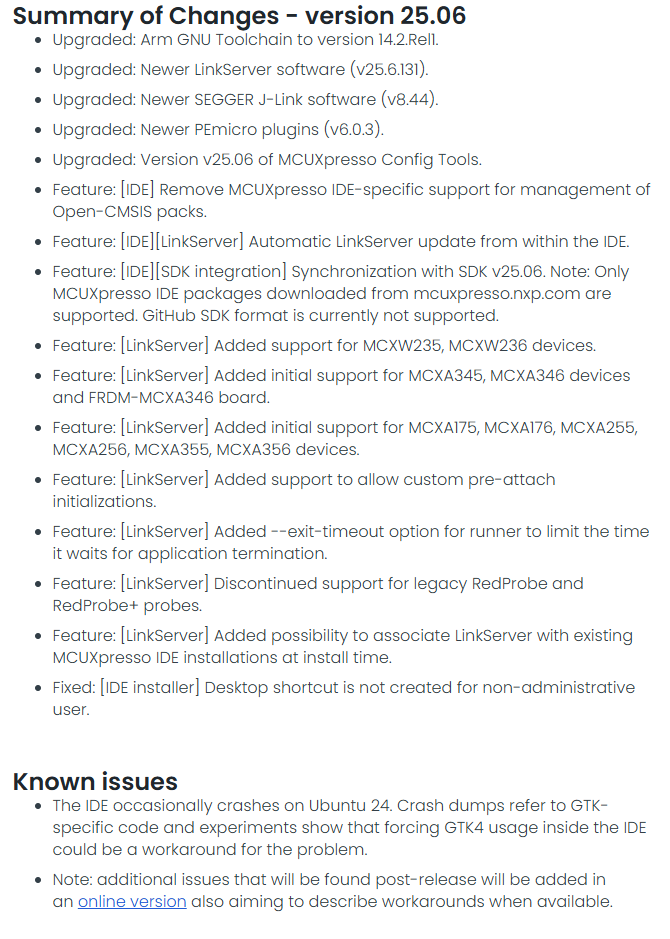

1、NXP的MCUXpresso IDE v25.06 发布

https://community.nxp.com/t5/MCUXpresso-IDE-Knowledge-Base/MCUXpresso-IDE-v25-06-Now-Available/ta-p/2125627



2、NFC 15发布

https://nfc-forum.org/news/2025-06-nfc-forum-announces-nfc-release-15/

NFC Forum于2025年6月17日宣布推出NFC Release 15，这是NFC技术的全新标准。该版本将NFC的接触距离从现有的0.5厘米延长至2厘米（提升4倍），大幅提升了NFC的速度、可靠性和用户便利性。这一进步将使设备对准要求降低，连接更快、更可靠，并保持用户意图的必要性，适用于无线充电、家用电器、可穿戴设备、数字钥匙等更多场景



3、Qt Creator 17发布

https://www.qt.io/blog/qt-creator-17-released



4、IAR9.70.1发布，正式支持原生创建Zephyr4.1以上版本，同时调试组件增加PX5和Cesium OS3/OS2支持

https://github.com/iarsystems/zephyr-iar/releases
https://updates.iar.com/?product=EWARM

Zephyr官方的开发环境对初学者非常不友好，所以IAR本次正式支持，具有重要意义

1、2024年10月，在北美嵌入式世界展期间，IAR展示了Zephyr RTOS调试插件的无缝集成和调试能力，该演示通过突出插件如何为开发者提供对其应用程序实时行为的深入洞察（包括任务监控、调度和资源使用）。
2、2025年2月11日，IAR宣布其正式成为Zephyr项目的银级会员。
3、2025年6月，IAR9.70.1首版搭载Zephyr支持的版本，同时当前的Github地址上提供了Windows和Linux下两种软件包下载

完整更新记录如下：




5、一年后，CMSIS-DSP库将迎来一次大的更新，全面加强NEON指令支持

CMSIS-DSP最早对NEON指令的支持是从2019年的V1.7.0开始的，后续版本更新，陆续加入了更多函数支持。

https://github.com/ARM-software/CMSIS-DSP

当前DSP库主要是三种硬件加速
1、Cortex-M内核带的DSP单元加速
2、Cortex-A内核的NEON指令加速
3、Arm Helium技术用于Cortex-M内核的M-Profile矢量扩展，为其提供高达15倍的机器学习性能和高达5倍的信号处理能力，Helium和Neon（用于Cortex-A系的高级SIMD技术）具有相似性，但Helium专为单片机的高效信号处理性能而设计。当前主要是Cortex-M55和M85带

这次更新对NEON的支持幅度比较大
1、针对复数矩阵 x 矩阵的Neon版本
2、针对矩阵 x 向量的Neon版本
3、针对矩阵转置的Neon版本

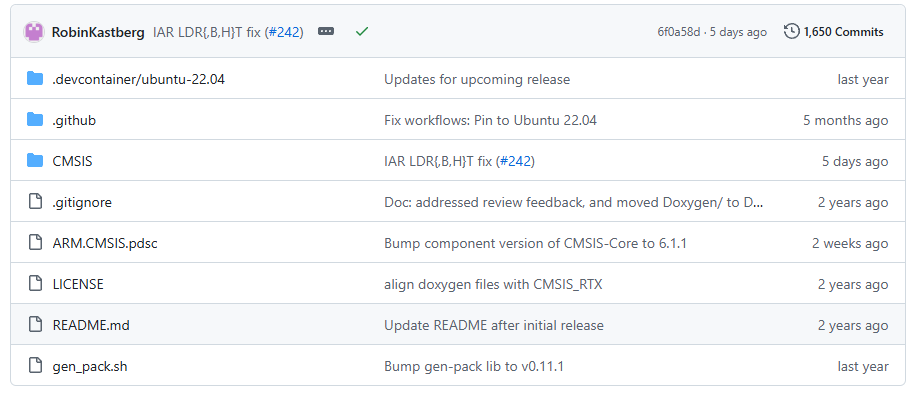

6、CMSIS软件包V6.20发布

https://github.com/ARM-software/CMSIS_6/releases

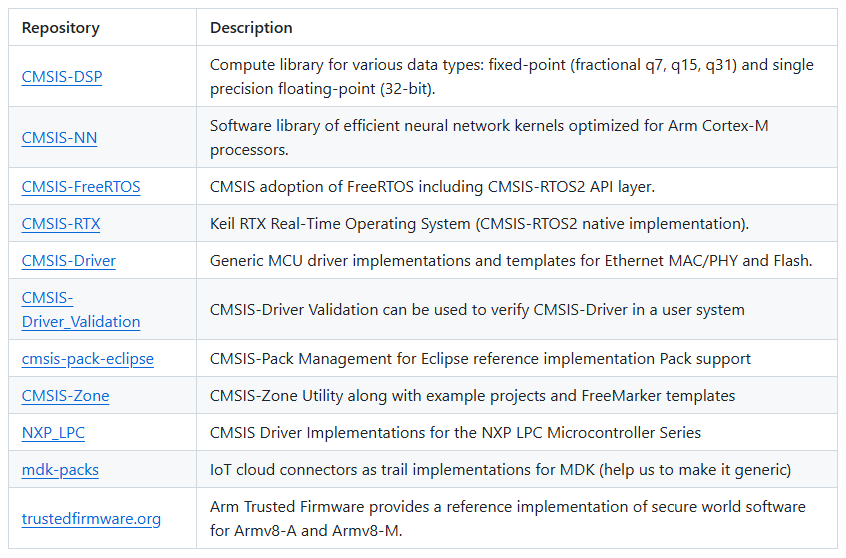

进入CMSIS6.0后，大部分组件都从CMSIS里面独立出来了，CMSIS本身只留下了内核和CMSIS-Driver，当前软件包内容很少了



那么问题来，独立出来是优势还是弊端，对于芯片维护这些软件包的厂家来说是优势，方便更新，对于用户来说是极大，特别大，非常大的劣势，整合工程的时候贼麻烦



做工程的时候就会看到很多分组文件，很多组件, 需要独立添加CMSIS6，CMSIS-Driver，CMSIS-DSP，CMSIS-Viwer，CMSIS-Compiler，CMSIS-RTOS V2，CMSIS-FreeRTOS，CMSIS-RTX，CMSIS-MbedTLS等

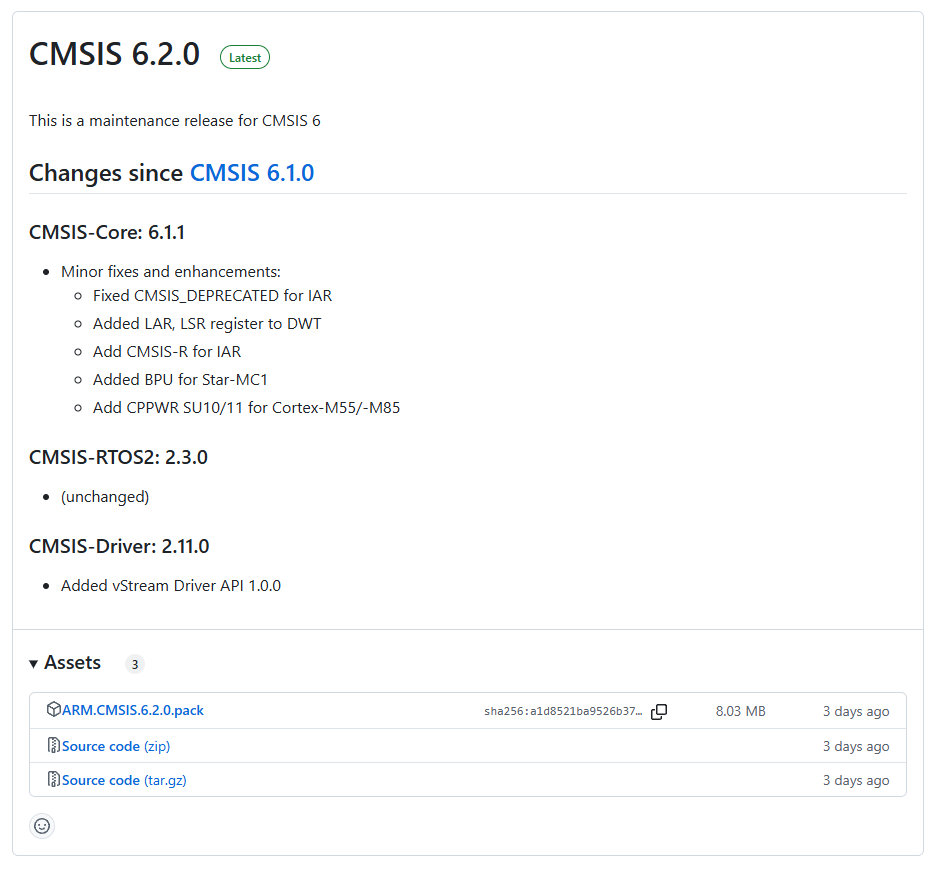

本次升级，更新记录如下：

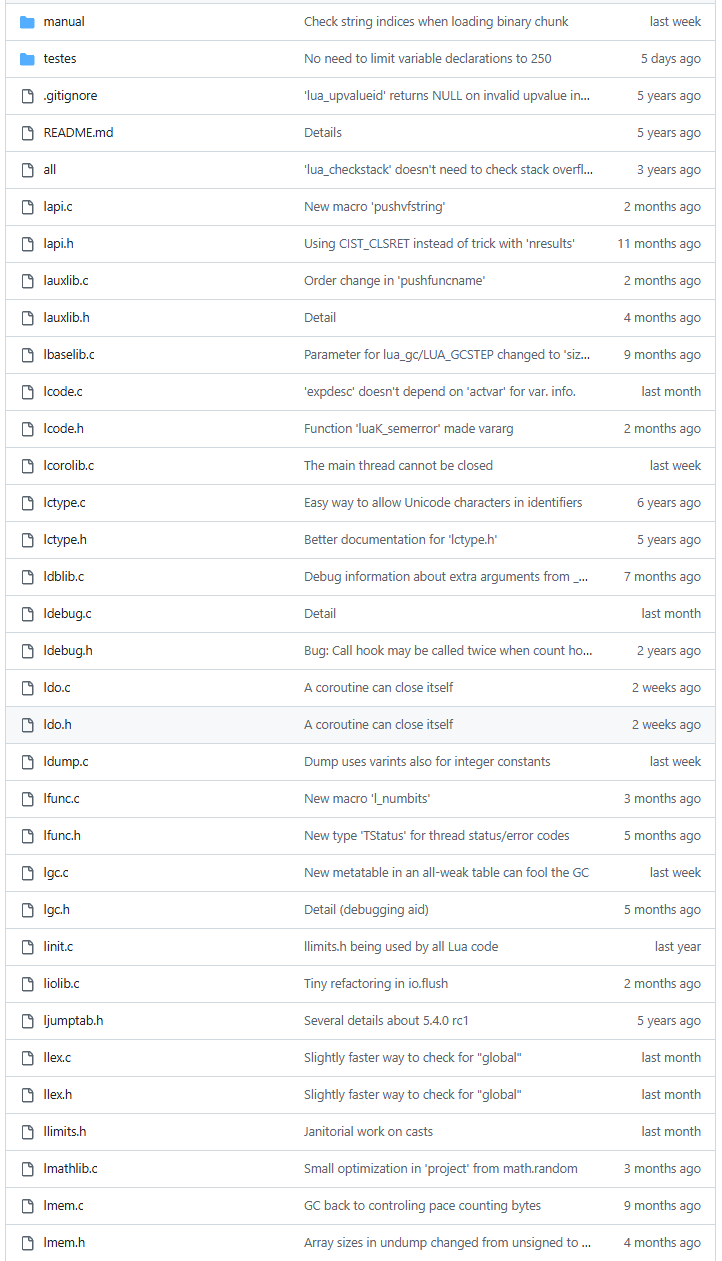

7、Lua V5.4.8正式版发布

https://github.com/lua/lua

后面TOOL的LUA组件跟进下

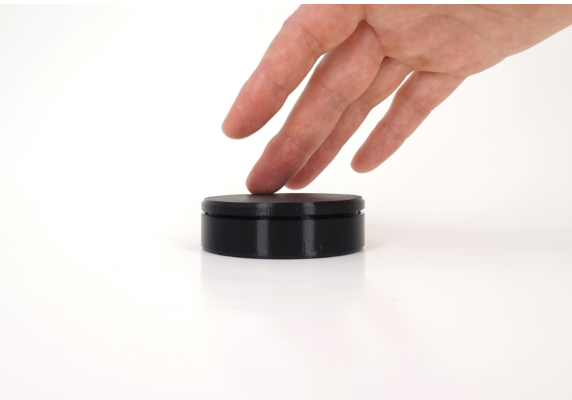

8、开源的高分辨率旋转编码器项目

https://github.com/ploopyco/knob

基于 QMK 固件。它的主要特点是：

1、允许高精度的旋转滚动输入，类似于音量旋钮或多媒体控制器。
2、完全开源，硬件和固件均可自由修改和分发。
3、由 QMK 驱动，QMK 是知名的开源机械键盘固件，支持丰富的自定义和扩展功能。




9、低成本音频定位设备，支持热图像展示定位效果

https://ece4760.github.io/Projects/Spring2025/alk246_er495_srb343/index.html

团队在项目开发过程中做了非常详细的讲解，并且很好地解释了实现这一功能所涉及的数学原理和数字信号处理方法。并且设备输出的热力图能够清晰地展示三只麦克风对声音定位的效果。

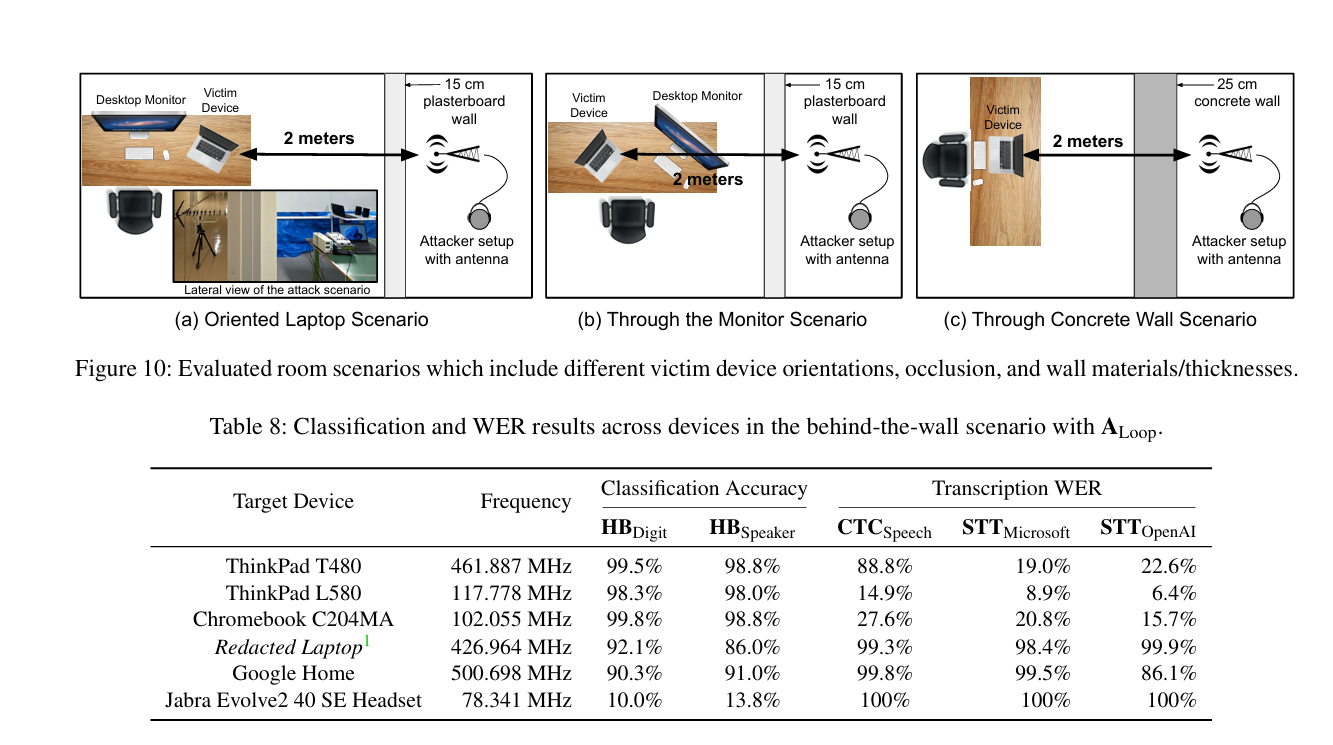

10、用无线电窃听麦克风

https://www.usenix.org/system/files/conference/usenixsecurity25/sec25cycle1-prepub-680-onishi.pdf

MEMS麦克风因其体积小、功耗低、成本低，被广泛应用于笔记本、手机、智能音箱等设备。近期，佛罗里达大学和电气通信大学的研究人员发现了一种新的旁路攻击方式，能够远程窃听带有MEMS麦克风设备捕捉到的对话。

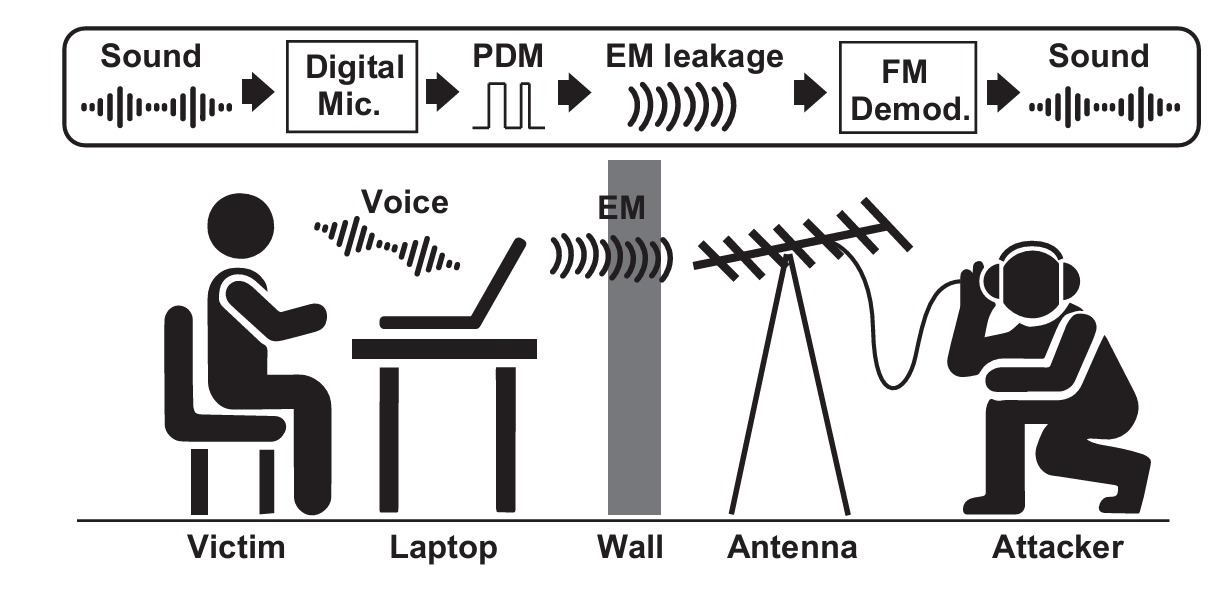

攻击原理：
该方法被称为“Sound of Interference（干扰之声）”，利用了MEMS麦克风在数字信号处理（脉冲密度调制）时产生的非预期电磁（EM）辐射。这些微弱的辐射信号中包含了声音信息，可被附近的FM收音机天线捕获并解码，无需对硬件或软件作任何修改，所有含此类麦克风的设备都默认易受攻击。常用应用（如Spotify、YouTube等）在某些条件下会自动激活麦克风，进一步扩大了风险。

攻击效果：
研究人员用不到100美元的设备（铜天线+FM收音机），可通过厚达25厘米的混凝土墙捕获到可辨识的语音片段。在两米范围内，数字语音识别准确率超过94%。通过结合先进的机器学习和商业转录工具（如OpenAI、微软的产品），即使输入为噪声EM信号，转录错误率也仅为14%。

防御建议：
无需恐慌，研究团队提出了多项防御措施，比如将麦克风靠近主板以缩短天线效应导线、修改音频处理协议、或在硬件层面引入时钟随机化以干扰EM泄露。目前尚不确定厂商是否会采纳这些建议，用户应提高对相关风险的认识。






11、村田分享的几期电感基础知识系列教程，图文并茂

从什么是电感器开始，解释了各种电感器产品的工作原理和使用方法。

https://www.murata.com/en-global/products/inductor/overview/learn/basic







12、【技术文档】为什么航空航天与国防软件需要DO-178C标准

详细整理帖子：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=128827

DO-178C是航空电子行业中使用的功能安全标准。它为机载系统的适航性提供指导，是一个覆盖完整软件开发生命周期（SDLC）的流程驱动标准。

无论是商用还是军用航空器，设计其功能安全性都至关重要，尤其是在任何故障都可能导致任务失败或人员伤亡的系统中。

本文探讨了DO-178C的优势、流程及其在军事领域的应用，并分析了静态分析如何助力DO-178C合规。




13、emWin模拟器6.50发布，同时配套的AppWizard V1.58发布，增加layout排版布局功能

AppWizard

UM03003_AppWizard.pdf (3.66MB)
AppWizardTrial_V158_650_Install.exe (98.17MB)

emWin模拟器:

UM03001_emWin.pdf (21.59MB)
SeggerEval_WIN32_MSVC_GUI_V650.zip (74.75MB)

emWin VNC:
SEGGER_VNC_Client_Windows_250603.zip (5.25MB)
SEGGER_VNC_Client_Linux_250604.zip (6.22MB)
SEGGER_VNC_Client_macOS_230613.zip (11.80MB)


emWin6.50更新记录:





新版AppWizard增加白色主题模式





增加新的layout布局



同时Windows和Linux端的VNC升级至V6.50






14、H7-TOOL本周进展

H7-TOOL详细介绍：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=89934

1、脱机烧录新增

全部在实际硬件上测试通过，支持单路，1拖4和1拖16

(1) NXP MCXA153 MCXA156
(2) 航天民芯MT006
(3) 小华半导体HC32L02x, HC32L07x, HC32F420
(4) 普然PY32T020
(5) 国民技术N32G4FR
(6) 兆易创新GD32L235
(7) 华大电子CIU32F003

2、自制Flash读写保护算法系列

很多IC厂家仅发布了内部Flash算法文件，并没有提供读写保护算法文件，也就是选项字节算法文件，需要我们制作。

实际上当前已经发布的TOOL版本，已经自制很多了，比如已经支持的兆易创新大部分型号，新唐的大部分型号等。但是依然有些厂家还没自制，所以陆续开始为这些厂家提供读写保护支持。

近期已经自制了STM32H7全系列，N32G003，N32G031,  N32G43x， STM32U5全系列和凌欧LKS32MC03X，复旦微FM33LE系列，凌欧的LKS32MC45x，LKS32MC05x，LKS32MC08x提供Flash保护支持

这次为武汉芯源CW32L010提供自制Flash读写保护算法



为华大电子CIU32F003提供自制Flash读写保护算法



为国民技术N32G43x提供自制Flash读写保护算法



3、客户为H7-TOOL的截图功能增加ST7789控制器支持

【截图功能详细介绍】

H7-TOOL截图功能操作说明，无需内嵌代码，支持TouchGFX，GUIX，emWin，LVGL，AWTK，裸机等，含多缓冲玩法（2023-02-26）
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=118116

【ST7789截图支持】
非常感谢客户分享，这个是采用的FSMC/FMC总线接口方式，下次TOOL升级将集成进来


效果：



4、H7-TOOL高速DAPLINK使用OpenOCD命令行稳定下载方法，以及RTT自动断开重连支持，强烈推荐使用官方OpenOCD

详细介绍帖子和软件下载：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=128964

（1）市面上的各种openocd变种，对CMSIS-DAP V1支持都还可以，但对V2的支持有稳定性问题，当前测试出来我一直使用的这款第3方openocd有问题，包括当前的最新版。
     高速HID时，很容易弹出Error: CMSIS-DAP transfer count mismatch: expected 2, got 0或 者闪退，而WinUSB没问题，如果使用WinUSB方式可以使用。
     https://gnutoolchains.com/arm-eabi/openocd/

     经过深入研究，发现这款OpenOCD在高速HID轮询速度设置为最快125us容易出错，加大轮询时间可以解决。而官方版本没有这个问题

（2）如果大家使用的芯片在官方版本里面有支持，推荐使用官方版本即可，官方版本没有那么多奇怪的问题。官方版本下载 https://github.com/openocd-org/openocd/releases

（3）注意早期版本不支持WinUSB，仅支持HID，现在的最新版已经支持WinUSB

【H7-TOOL的RTT自动断开和重连支持】

（1）之前发布了MDK的断开和自动重连支持

H7-TOOL的RTT Viewer功能再升级，支持MDK下载程序时断开RTT刷新，下载完毕自动重连（2025-04-12）
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=128203



（2）这次给大家带来openocd的支持，openocd支持的关键就是shutdown命令，只有启动了这个命令才标识断开，否则会一直和下载器保持连接状态。

效果：



下面是动态GIF



5、加强H7-TOOL的RTOS Trace中elf文件解析能力，特别是dwarf-5格式的调试信息解析

当前的现状是这样

（1）早期刚推出RTOS Trace功能的时候，MDK生成的axf，IAR生成的out和各种GCC类软件生成的elf都可以正常解析，特别是elf格式，测试了几款IDE均正常。但是随着GCC相关生态不断迭代更新，已经开始部分elf文件无法正常解析
     不仅是TOOL，现在没有及时跟进的解析类软件，解析最新的GCC生成的elf文件也会存在些问题。而IAR和MDK生成的可执行文件解析没有这样的问题。
（2）经过这几天的研究，发现了一个最重要的变化，当前最新版本的MDK AC5生成的axf可执行文件调试信息是还是dwarf-3,  AC6生成的是dwarf-4,  而IAR也主要是以dwarf-4为主。只有GCC类的新版软件基本都切换到dwarf-5
     这就导致了TOOL解析这类文件解析一部分直接就中断了，因为不支持dwarf-5的一些格式解析。


直接使用nm，readelf，objdump生的debug info信息里面的变量信息，特别是结构体变量，非常不直观，需要用户手动关联下自己的结构体成员和地址偏移，程序大了，这个信息可以上百万行。



之前花了大量时间研究的原创RTOS Trace功能，要持续的更新下去，dwarf-5格式的elf文件就是首先要解决的问题


这几天再次测试，使用STM32CubeIDE V1.18的DWARF-5，C17 ，GCC如下配置可以正常解析，看来不可以正常解析是因为部分程序生成的debug info问题，解析时卡住了

GNU C17 13.3.1 20240614 -mcpu=cortex-m4 -mfpu=fpv4-sp-d16 -mfloat-abi=hard -mthumb -march=armv7e-m+fp -g3 -O0 -std=gnu17 -ffunction-sections -fdata-sections -fstack-usage -fcyclomatic-complexity

6、解决H7-TOOL对STM32H5和RP2040的RTT支持和读取芯片固件功能

（1）STM32H5和RP2040比较特殊，不能直接对其检索RTT和读取固件，执行前，前面做处理才可以。
（2）RP2040的固件是存到外部SPI Flash的，如果使用SWD接口直接读取外部Flash SPI程序，需要运行外部SPI Flash运行程序即可。

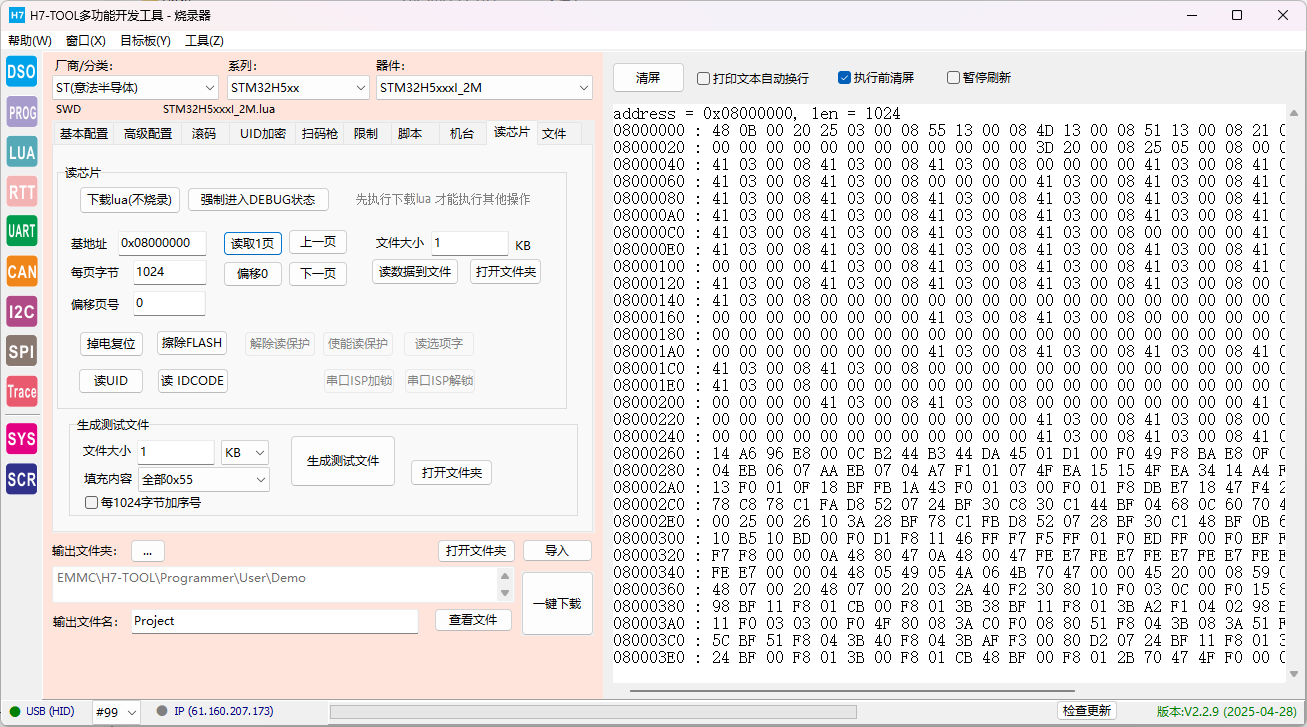

STM32H5读取固件：

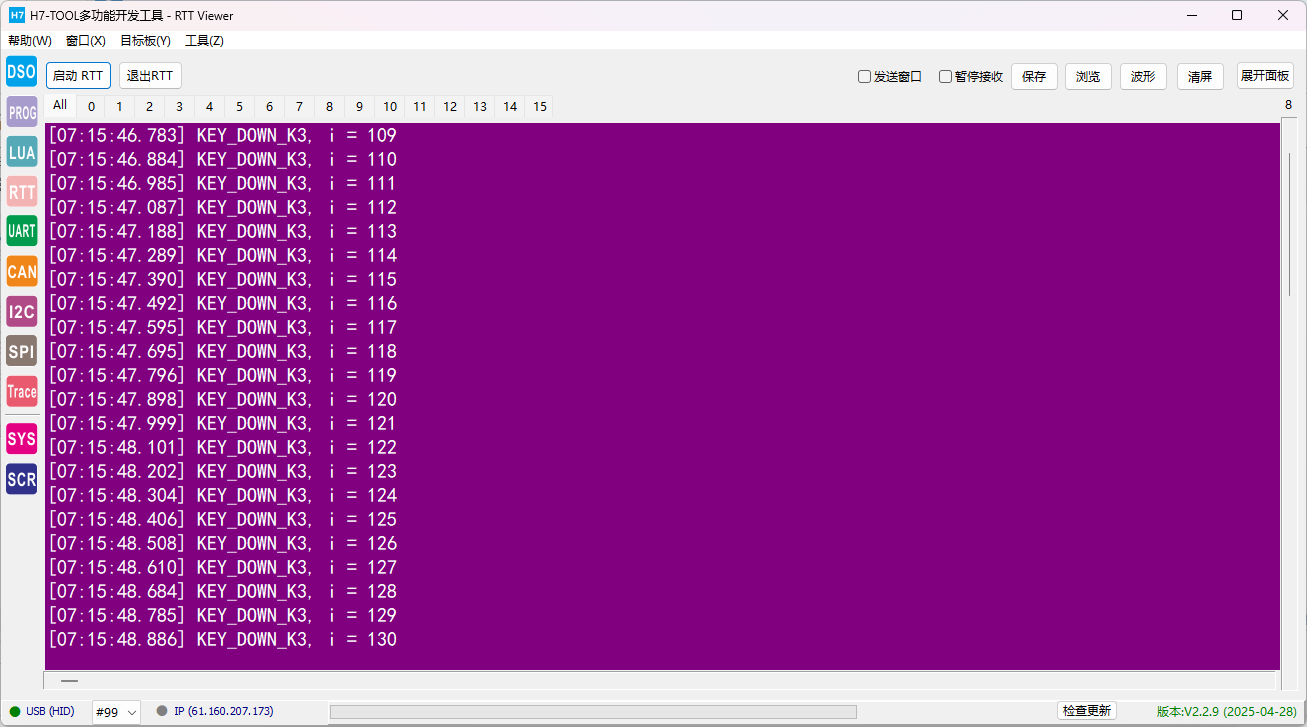

RTT支持



RP2040读取固件：


RTT支持：


7、这几天正在开发一个重要功能，针对TOOL脱机烧录来说是里程碑式的，已经在着手开发TOOL脱机烧录支持IAR Flash loader，也就是可以解析使用IAR的out下载算法文件。

为什么要支持IAR，因为IAR支持的要远比MDK支持的更加全面，几乎涵盖市面上所有主流器件。以后TOOL直接加载IAR的下载算法给器件脱机烧录

eric2013

更新完毕。

Gavin001

热乎的

jackhbkarm

感谢分享那个树莓派逻辑分析仪感觉不错啊

sulfone

zhang0352505

谢谢分享

wgp2590

github都打不开

LYU4662

jackhbkarm 发表于 2025-7-7 09:01
感谢分享那个树莓派逻辑分析仪感觉不错啊

看起来不错，但是存储深度应该是不够的，估计400M抓不了1s

morning_enr6U

sdyang

打完收工，，，，

hpdell

二代全开源树莓派单片机逻辑分析仪提升至400MHz，最大120通道，支持USB和WiFi通信，支持所有Sigrok协议解码器  不知道有没有谁做出来有销售的倒是可以搞个来玩玩，自己做太麻烦

JimmyChang

LYU4662 发表于 2025-7-7 09:35
看起来不错，但是存储深度应该是不够的，估计400M抓不了1s

RP2350才520KiByte的存储，400M单通道怕不是也只能存个十几ms。

eric2013

LYU4662 发表于 2025-7-7 09:35
看起来不错，但是存储深度应该是不够的，估计400M抓不了1s

可以自己外扩4线/8线RAM使用，一个芯片是24通道，腾出引脚来使用。

还有就是触发问题，配合好触发，仅采集解析一部分就够用了。不用存储太多，太多了分析也辛苦。大部分场景够用。

eric2013

JimmyChang 发表于 2025-7-7 11:34
RP2350才520KiByte的存储，400M单通道怕不是也只能存个十几ms。

可以自己外扩4线/8线RAM使用，一个芯片是24通道，腾出引脚来使用。

还有就是触发问题，配合好触发，仅采集解析一部分就够用了。不用存储太多，太多了分析也辛苦。大部分场景够用。采集一段，分析一段就行。

andries

嵌入式月报

244141084

Serial-Studio,这个玩意怎么编译啊,按照教程调用的是vs的cmake,好麻烦啊,有没有大佬编译好的给分享一下啊
试用版的连不上网,总提示连接超时,主界面都打不开

eric2013

244141084 发表于 2025-7-8 10:20
Serial-Studio,这个玩意怎么编译啊,按照教程调用的是vs的cmake,好麻烦啊,有没有大佬编译好的给分享一下啊
...

6楼

https://forum.anfulai.cn/forum.p ... &extra=page%3D1

XIAOSENLUO

WCH是和USB杠上了吧, 想想其他家的USB, 简直慢的一批

eric2013

XIAOSENLUO 发表于 2025-7-8 17:18
WCH是和USB杠上了吧, 想想其他家的USB, 简直慢的一批

他们就是USB起家的

bobde163

谢谢分享，学习了

珍珠奶茶无珍珠

谢谢分享

未来小阎王

有目录功能更好
