为H7-TOOL脱机烧录再次自制Flash读写保护算法，创造史上最多锁死次数，一块接一块根本停不下来

eric2013

为什么要自制：

很多IC厂家仅发布了内部Flash算法文件，并没有提供读写保护算法文件，也就是选项字节算法文件，需要我们制作。

实际上当前已经发布的TOOL版本，已经自制很多了，比如已经支持的兆易创新大部分型号，新唐的大部分型号等。但是依然有些厂家还没自制，所以陆续开始为这些厂家提供读写保护支持。

近期已经自制了STM32H7全系列，N32G003，N32G031,  N32G423x， STM32U5全系列和凌欧LKS32MC03X，复旦微FM33LE系列，凌欧的LKS32MC45x，LKS32MC05x，LKS32MC08x提供Flash保护支持，以及华大电子的CIU32F003系列

本次自制：

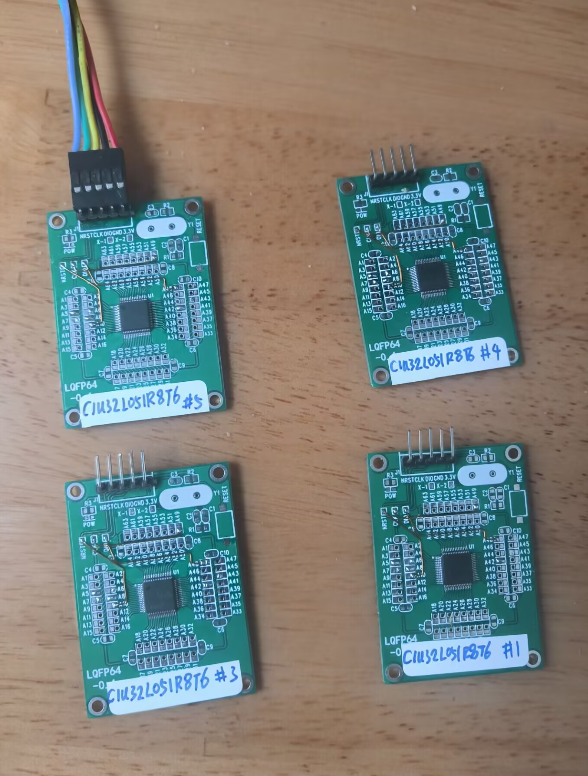

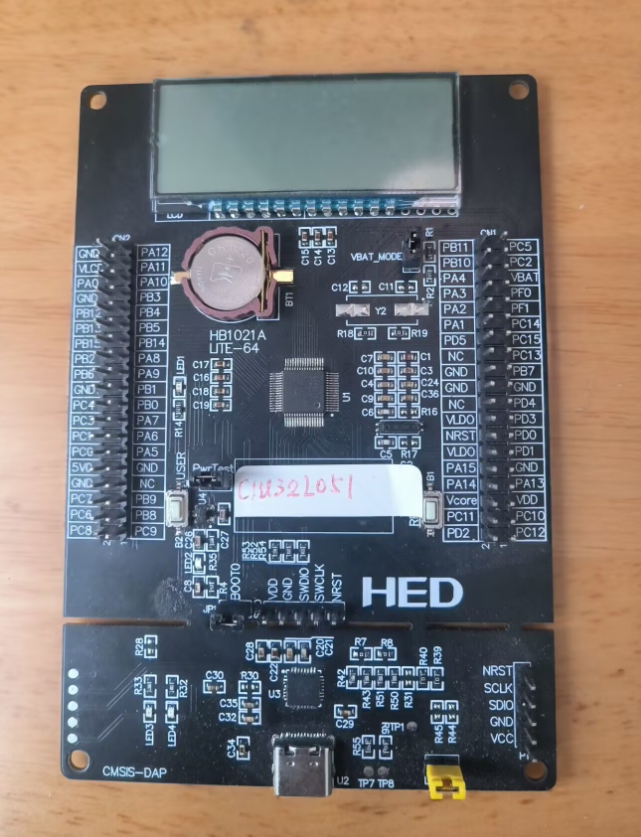

前几天完成了CIU32F003系列Flash读写保护算法自制，所以就准备也CIU32L051也添加上，结果创造了史上最多锁死次数，而且在1个小时内完成。

之前最多锁死次数一直由NXP的S32K和英飞凌的CYT3B保持，锁死了3-4块，这几个板子略贵些，一块200-300. 锁死一个肉疼，因为锁死后这个板子彻底就废了，单买芯片也不便宜。

1、操作前我已经把参考手册里面选项字节操作步骤反复研究，包括SDK代码实现也反复做寄存器操作步骤深究。最终实现的LUA代码也是完全按照这个步骤来的。
2、操作选项字节最重要的一个，不要断电上电复位，一旦断电选项字节将生效，如果有错误的配置将锁死芯片。手持操作先把默认的24个选项字节值读取出来。使用LUA小程序将默认值写入，实际测试重新断电上电完全没问题，也就是操作是可以的。
3、但修改了RDP读保护配置后，问题来了。

第1次锁死：整个选项字节擦除后，仅修改RDP，重新上电直接锁死，使用官方串口ISP也已经识别不到。



第2次锁死：修改了第1次经验，所有24字节都写入默认值，仅修改RDP，重新上电还是锁死。
第3-5次锁死：发现这个RDP不能修改0xAA以外的值，一改就锁死。导致我屡试不爽，一块接着一块被锁死，根本停不下来，上瘾了，必须换个值再测一次，结果一下子锁死三块。但是有256个值呢，都试试就太惨了。

暂时先收手了，这么锁下去可遭不住。改天先在芯片内部运行SDK程序，看看效果正常不，估计有什么机关没注意到。



配置代码如下，保锁死，需要Level2彻底锁死保护可用，注意这个不需要用户去管，如果要整合是最终封装到TOOL里面了，这里给大家分享是方便大家了解：

[Lua] 纯文本查看 复制代码

--寄存器
local FLASH_FLASHKEY 	= 0x40022008
local FLASH_OPTKEY      = 0x4002200C
local FLASH_CTRL        = 0x40022014
local FLASH_FLASH_STS   = 0x40022010
local FLASH_OB_Address  = 0x1FFF0000

--寄存器bit
local FLASH_CR_OPT_ERASE = 0x00000010
local FLASH_CR_PG_MODE = 0x00000001
local CTRL_Set_OPTER    = 0x00000020
local CTRL_Set_START    = 0x00000040
local CTRL_Reset_OPTER  = 0x00003FDF
local CTRL_Set_OPTPG    = 0x00000010

local FLASH_FLAG_EOP       =    0x01000000
local FLASH_FLAG_WRPERR    =    0x00000010
local FLASH_FLAG_PROGERR   =    0x00000008
local FLASH_FLAG_FSTERR    =    0x00000004
local FLASH_FLAG_BSY = 0x00010000
local FLASH_FLAG_ALL_ERR  =   0x0000001c -- FLASH_FLAG_PROGERR FLASH_FLAG_WRPERR FLASH_FLAG_FSTERR
local FLASH_FLAG_ALL_ERR1  =  0x0100001c -- FLASH_FLAG_ALL_ERR FLASH_FLAG_EOP

local OBR_USER_MSK      = 0x0000001C
local L1_RDP_Key        = 0xFFFF00A5

--常量值
local UNLOCK_KEY1		= 0xE57A1A85
local UNLOCK_KEY2	 	= 0x7C6E8391

local OB_UNLOCK_KEY1 	= 0x6A894D7B
local OB_UNLOCK_KEY2 	= 0x7C311F5A

--判断data数组标志，全部为0则退出
function CheckFlagQuit0(data, mask)
	local i
	local ret

	ret = data & mask

	return ret
end


--等待超时，（解除读保护时会执行全面擦除)
function FLASH_WaitForLastOpt(void)
	local i
	local reg

 	for i = 1, 5000, 1 do
 		reg = pg_read32(FLASH_FLASH_STS)
		if (CheckFlagQuit0(reg, FLASH_FLAG_BSY) == 0) then
			break
		end
		delayms(1)
	end

	-- std_flash_clear_flag(FLASH_FLAG_ALL_ERR | FLASH_SR_EOP);
    pg_write32(FLASH_FLASH_STS, FLASH_FLAG_ALL_ERR1)

end


	local err = "OK"
	local ob_8
	local ob1
	--local usertmp

	print("MCU_ProgOptionBytes()")

	pg_init()
	--pg_reset(100)

	ob1 = pg_read32(FLASH_CTRL)
	print_hex(ob1)

	re, data = pg_read_mem(FLASH_OB_Address, 24)
	print_hex(data)

    pg_write32(FLASH_FLASH_STS, FLASH_FLAG_ALL_ERR)
    pg_write32(FLASH_FLASHKEY, UNLOCK_KEY1)
	pg_write32(FLASH_FLASHKEY, UNLOCK_KEY2)

    --pg_write32(FLASH_FLASH_STS, FLASH_STS_CLRFLAG)
    --FLASH_WaitForLastOpt()

    pg_write32(FLASH_OPTKEY, OB_UNLOCK_KEY1)
    pg_write32(FLASH_OPTKEY, OB_UNLOCK_KEY2)
	ob1 = pg_read32(FLASH_CTRL)
	print_hex(ob1)

	-- std_flash_opt_erase_start();
	FLASH_WaitForLastOpt()
	print("EARSER FLASH_CTRL = ")
	print_hex(pg_read32(FLASH_CTRL))
    pg_write32(FLASH_CTRL, FLASH_CR_OPT_ERASE)
	FLASH_WaitForLastOpt()

	----------------------------------------------------------------------------
	--FLASH->CR |= FLASH_CR_PG_MODE;
	print("PROG FLASH_CTRL = ")
	print_hex(pg_read32(FLASH_CTRL))
    pg_write32(FLASH_CTRL, FLASH_CR_PG_MODE)

	--ob_8 = hex_to_bin(ob)	--hex字符串转为二进制数组
	--ob1 = string.byte(ob_8, 1) + (((string.byte(ob_8, 2)) << 16) & 0xFF0000)
    pg_write32(FLASH_OB_Address, 0xff5500aa)
	--pg_write32(FLASH_OB_Address, 0xffff0000)

	-- 等的操作完成
	FLASH_WaitForLastOpt()

	-- FLASH->CR &= (~FLASH_CR_PG_MODE)
    pg_write32(FLASH_CTRL, 0)

	-------------------------------------------------------------------------
	FLASH_WaitForLastOpt()
	print_hex(pg_read32(FLASH_CTRL))
    pg_write32(FLASH_CTRL, FLASH_CR_PG_MODE)
    pg_write32(FLASH_OB_Address+4, 0xcede3121)
	FLASH_WaitForLastOpt()
    pg_write32(FLASH_CTRL, 0)

	-------------------------------------------------------------------------
	FLASH_WaitForLastOpt()
	print_hex(pg_read32(FLASH_CTRL))
    pg_write32(FLASH_CTRL, FLASH_CR_PG_MODE)
    pg_write32(FLASH_OB_Address+8, 0xfe0001ff)
	FLASH_WaitForLastOpt()
    pg_write32(FLASH_CTRL, 0)

	-------------------------------------------------------------------------
	FLASH_WaitForLastOpt()
	print_hex(pg_read32(FLASH_CTRL))
    pg_write32(FLASH_CTRL, FLASH_CR_PG_MODE)
    pg_write32(FLASH_OB_Address+12, 0xffff0000)
	FLASH_WaitForLastOpt()
    pg_write32(FLASH_CTRL, 0)

	-------------------------------------------------------------------------
	FLASH_WaitForLastOpt()
	print_hex(pg_read32(FLASH_CTRL))
    pg_write32(FLASH_CTRL, FLASH_CR_PG_MODE)
    pg_write32(FLASH_OB_Address+16, 0xfe0001ff)
	FLASH_WaitForLastOpt()
    pg_write32(FLASH_CTRL, 0)

		-------------------------------------------------------------------------
	FLASH_WaitForLastOpt()
	print_hex(pg_read32(FLASH_CTRL))
    pg_write32(FLASH_CTRL, FLASH_CR_PG_MODE)
    pg_write32(FLASH_OB_Address+20, 0xffff0000)
	FLASH_WaitForLastOpt()
    pg_write32(FLASH_CTRL, 0)

	--pg_write32(FLASH_CTRL, 0x08000000)

	re, data = pg_read_mem(FLASH_OB_Address, 24)
	print_hex(data)

	--pg_reset(100)

	delayms(2000)

eric2013

   过几天再买10颗芯片，主要是要支持下Level1保护，毕竟可以恢复，Level2会彻底锁死无法恢复

nnqtdf

联系一下原厂呢？

eric2013

nnqtdf 发表于 2025-6-30 10:46
联系一下原厂呢？

准备C代码测试下，看看他们原始的SDK API正常不
