分享一下 spi 延长芯片 （SN65LVDT14, SN65LVDT41），传说可以延长到 25米哟

hpdell

分享一个 spi 延长芯片 （SN65LVDT14, SN65LVDT41），传说可以延长到 25米哟




SN65LVDT41-41-spi-扩展.pdf (1.24 MB, 下载次数: 17)

2025-5-29 12:56 上传

点击文件名下载附件

目前还没有验证过性能到底如何，后续如有谁验证过，烦请说一下哈

fxyc87

这么长没啥用，关键线太多，不过4对可以用网线，但差分还不如光电隔离或磁隔离，效果更好。线还更少。

hpdell

fxyc87 发表于 2025-5-29 13:07
这么长没啥用，关键线太多，不过4对可以用网线，但差分还不如光电隔离或磁隔离，效果更好。线还更少。

光电隔离或磁隔离 spi 信号可以传输多远？

eric2013

再分享一个

美信推出通信距离高度100米的SPI/I2C转1-Wire桥接芯片DS28E18
https://forum.anfulai.cn/forum.p ... 9379&fromuid=58
(出处: 硬汉嵌入式论坛)

hpdell

eric2013 发表于 2025-5-30 09:20
再分享一个

美信推出通信距离高度100米的SPI/I2C转1-Wire桥接芯片DS28E18

这个玩意好用不 ？

如果 转换为 spi 的话，速度大概是多少啊 ？

eric2013

hpdell 发表于 2025-5-30 09:41
这个玩意好用不 ？

如果 转换为 spi 的话，速度大概是多少啊 ？

这个降速不少

hpdell

eric2013 发表于 2025-5-30 10:49
这个降速不少

刚刚大概看了一下 pdf, 貌似只能使用 超低速的  spi 器件 使用

eric2013

hpdell 发表于 2025-5-30 16:24
刚刚大概看了一下 pdf, 貌似只能使用 超低速的  spi 器件 使用

对，只能配置成低速模式使用了

matt_dash

工业领域，远程有线传输：低速就选RS485，中速CAN；高速就属以太网；当然有钱的上光纤当我没说。

hpdell

matt_dash 发表于 2025-6-3 20:02
工业领域，远程有线传输：低速就选RS485，中速CAN；高速就属以太网；当然有钱的上光纤当我没说。



dukelec

matt_dash 发表于 2025-6-3 20:02
工业领域，远程有线传输：低速就选RS485，中速CAN；高速就属以太网；当然有钱的上光纤当我没说。

RS485 可以跑 50Mbps，还支持 CAN 的仲裁功能，比 CAN 快多了，参见 CDBUS 总线
即便距离远的情况，RS485 是推挽输出，CAN 是“开漏”输出，理论上 RS485 同等速率可以传输更远
CAN 较多用在车内，距离不远

至于 SPI 转差分传输，最麻烦的是增加了延迟，导致 MISO 数据和 SCK 对不上
如果 SPI 从机是 FPGA，可以使用这个方案改善延迟： https://blog.d-l.io/spi-delay-compensation-cn
或者是使用 SPI 主机端有延迟补偿的 MCU，比较少见

死不低头

要高速长距离，目前基本只有以太网和光纤吧，CAN那可怜的速度和距离比普通485都够呛

hpdell

dukelec 发表于 2025-8-18 09:59
RS485 可以跑 50Mbps，还支持 CAN 的仲裁功能，比 CAN 快多了，参见 CDBUS 总线
即便距离远的情况，RS48 ...

大神级别的呀，对距离 了解的狠通透呀

hpdell

死不低头 发表于 2025-8-18 22:50
要高速长距离，目前基本只有以太网和光纤吧，CAN那可怜的速度和距离比普通485都够呛

有些场合使用 以太网或 光纤 太麻烦啊，

jiaoxiake

CAN用5K波特率 能传几十公里

xieyang__

可以用沁恒这个，写个spi转成serdes,想象力无限

https://www.wch.cn/products/CH569.html

xieyang__

dukelec 发表于 2025-8-18 09:59
RS485 可以跑 50Mbps，还支持 CAN 的仲裁功能，比 CAN 快多了，参见 CDBUS 总线
即便距离远的情况，RS48 ...

RS485做不到这个速度，https://www.novosns.com/Public/U ... %85%B3%E7%B3%BB.pdf

dukelec

xieyang__ 发表于 2025-8-23 19:50
RS485做不到这个速度，https://www.novosns.com/Public/Uploads/uploadfile/files/20241224/AN-13-0006_R ...

建议看一下国际大厂美信的同类文档： https://www.farnell.com/datasheets/2602762.pdf

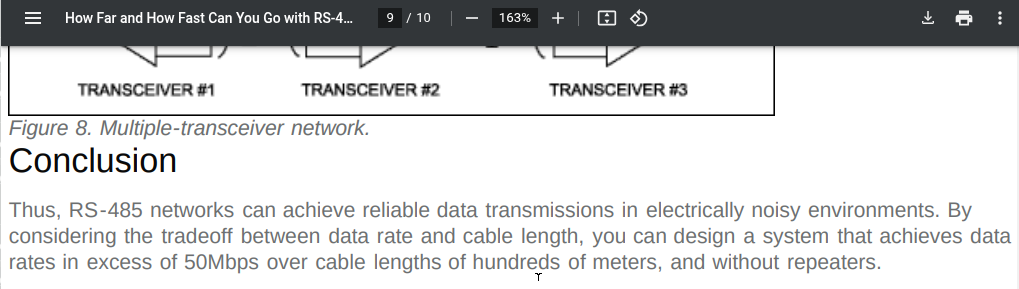

它总结里面说，50Mbps 的 RS485 甚至几百米都没问题：



再贴一些 50Mbps 的 RS485 接口芯片，这些都是 TI 的：
THVD1450DR、THVD2450、THVD1550、SN65HVD78DR

还有 100Mbps 的 RS485 芯片，譬如美信的：MAX22500E/MAX22501E

hpdell

dukelec 发表于 2025-8-23 22:28
建议看一下国际大厂美信的同类文档： https://www.farnell.com/datasheets/2602762.pdf

它总结里面说 ...

图片没有显示出来呀


貌似 100mbps 的芯片不好买吧

hpdell

xieyang__ 发表于 2025-8-23 19:50
RS485做不到这个速度，https://www.novosns.com/Public/Uploads/uploadfile/files/20241224/AN-13-0006_R ...

大佬对这个 485 研究的狠透呀，我等开模哟

xieyang__

dukelec 发表于 2025-8-23 22:28
建议看一下国际大厂美信的同类文档： https://www.farnell.com/datasheets/2602762.pdf

它总结里面说 ...

1) 理论上讲的转换芯片能做到，但没见过工业级的应用，肯定哪里有问题
2) MCU的串口不是用来高速应用的，芯片厂给的最大速率是12.5Mbps


3)高速总线有现成方案可以跟着做，没必要趟深坑

4)鼓励同学有钻研精神，可以尝试做个50Mbps的总线试试

xieyang__

hpdell 发表于 2025-8-24 14:12
大佬对这个 485 研究的狠透呀，我等开模哟

没没，只是做的久了，看的多一点而已

dukelec

xieyang__ 发表于 2025-8-28 21:14
1) 理论上讲的转换芯片能做到，但没见过工业级的应用，肯定哪里有问题
2) MCU的串口不是用来高速应用的 ...

stm32 可以跑 40Mbps 了，看这里：

https://forum.anfulai.cn/forum.p ... d&tid=129410&extra=

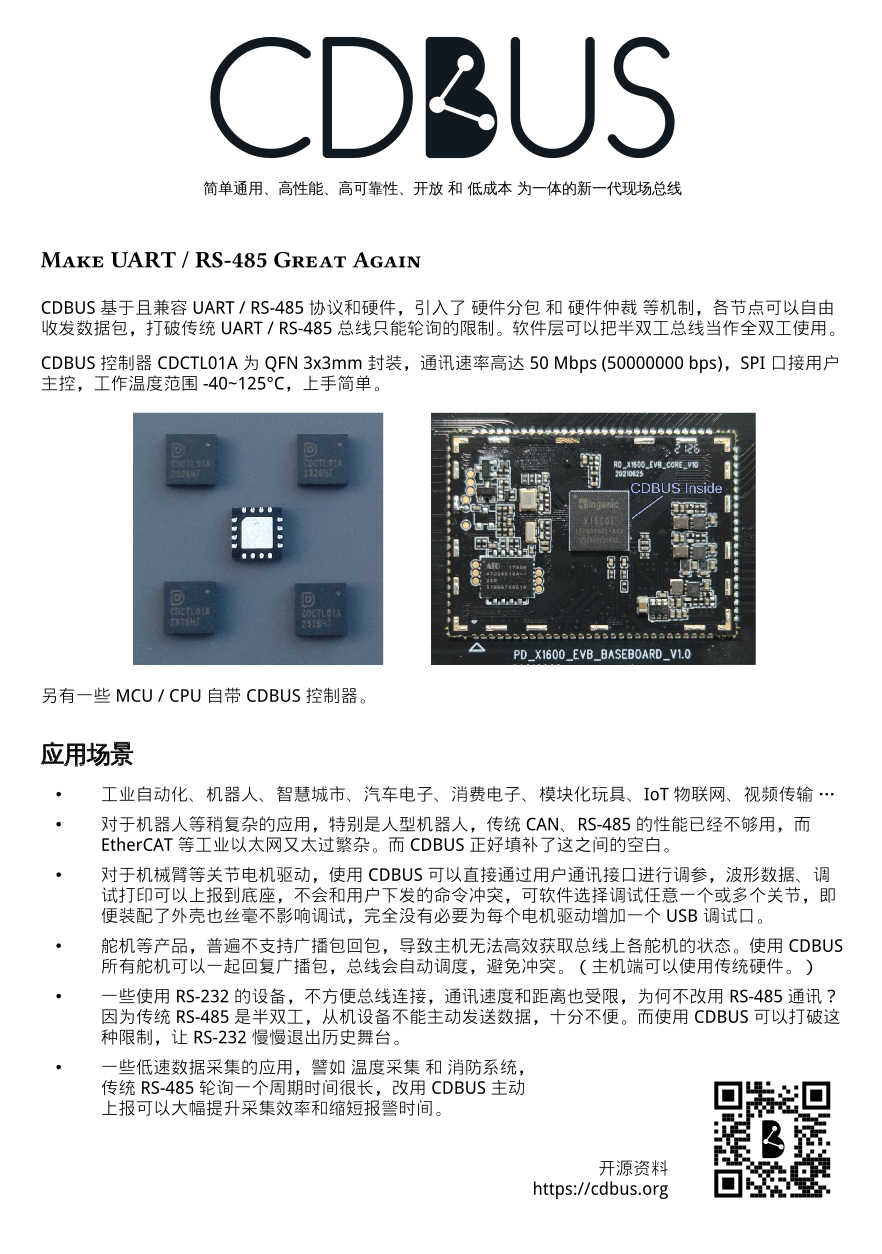

50Mbps 的串口可以看 CDBUS 方案，硬件打包、解包、校验、仲裁，串口总线各节点可以随意发送数据包：

https://github.com/dukelec/cdbus_doc

xieyang__

dukelec 发表于 2025-8-29 09:33
stm32 可以跑 40Mbps 了，看这里：

https://forum.anfulai.cn/forum.p ... d&tid=129410&extra=

1.stm32这个确实值得试试
2.cdbus看着像是兼容串口的总线，但是phy已经不同了。

dukelec

xieyang__ 发表于 2025-8-29 19:06
1.stm32这个确实值得试试
2.cdbus看着像是兼容串口的总线，但是phy已经不同了。

cdbus 可以用于单线串口总线、RS485 差分串口总线等，和传统 串口 的 phy 是相同的

xieyang__

dukelec 发表于 2025-8-30 20:15
cdbus 可以用于单线串口总线、RS485 差分串口总线等，和传统 串口 的 phy 是相同的

你拿把普通串口拉10m,看看眼图还能睁开眼不
