[求助] 有大佬用过STM32H723VGT6使用OSPI方式读写W25Q64BV芯片的吗？

renjunlong123 · 发表于 2024-12-25 19:29:31

大佬们，就是在测试OSPI连接W25Q64遇到了很多奇怪的问题

1.代码能够读取W25Q64的ID，能通过OSPI4线写外部FLASH，但不能通过4线读取，怎么都无法读取
2.1数据线读取数据是正常的（0x03指令），但是发送快速读取指令（0x0b）也会导致数据错误，尝试更改空周期和时钟没用
3.无法进行整片擦除，我查看w25q64bv规格是可能是因为这个情况导致的。
The Chip Erase instruction will not be executed if any section of the array is protected by the Block Protect (BP2, BP1, and BP0) bits (see Status Register Memory Protection table).

尝试了很多办法无法解决，怀疑过硬件问题，但是考虑到能写却不能读不知道为什么，什么1-4-4模式读取和1-1-4模式读取都试过了，能稳定读取的只有0x03这个指令
球球各位大佬帮帮忙。

renjunlong123 · 发表于 2024-12-25 19:42:14

大佬们，这是我的源程序，可以帮我看下找下问题吗

renjunlong123 · 发表于 2024-12-25 19:43:35

大佬们，我的源程序发在上面了，可以帮帮我找下问题吗

eric2013 · 发表于 2024-12-26 07:52:20

Q64应该也有0xEC指令吧，试试。

renjunlong123 · 发表于 2024-12-26 08:24:33

我在指令表上没有找到0xec的指令，这个指令是没有写出来吗

renjunlong123 · 发表于 2024-12-26 08:27:36

大佬，我在说明书上没有找到0xec指令，这个指令是没有写吗

fxyc87 · 发表于 2024-12-26 08:38:36

调试SPI必须要有逻辑分析仪，这样调起程序来就简单多了。我的QSPI试过4线的RAM读写正常。

renjunlong123 · 发表于 2024-12-26 08:45:02

fxyc87 发表于 2024-12-26 08:38
调试SPI必须要有逻辑分析仪，这样调起程序来就简单多了。我的QSPI试过4线的RAM读写正常。

大佬，目前我有一个示波器，只能测俩跟数据线

renjunlong123 · 发表于 2024-12-26 08:54:39

fxyc87 发表于 2024-12-26 08:38
调试SPI必须要有逻辑分析仪，这样调起程序来就简单多了。我的QSPI试过4线的RAM读写正常。

大佬，我有个示波器，但对于这种四线的调试的不是很明白

eric2013 · 发表于 2024-12-27 06:49:43

renjunlong123 发表于 2024-12-26 08:24
我在指令表上没有找到0xec的指令，这个指令是没有写出来吗

看了下，这款型号确实没有。

0xEB测试过没

renjunlong123 · 发表于 2024-12-27 09:01:37

eric2013 发表于 2024-12-27 06:49
看了下，这款型号确实没有。

0xEB测试过没

都测试过了，按照数据手册都测了一遍，除了一线读其他都有问题。我没管那个了，先用一线吧，一线读取还是有8mb/s，映射内存和读写这些都是用的一线。如果够用，以后有时间再来测试吧，主要是忙活几天不一定有结果。

旮旯旭 · 发表于 2024-12-27 09:18:25

W25Q64BV 读取指令0x0B 发送完地址以后不是需要发送一个 dummy 吗？为啥你的驱动 DummyCycles = 0？

旮旯旭 · 发表于 2024-12-27 09:26:49

还有全片擦除的指令0xC7只要命令没有地址 AddressMode = QSPI_ADDRESS_NONE; 你的驱动程序问题太大了，没好好看硬汉或者度娘吧，每个寄存器的设置你没理解透彻。

旮旯旭 · 发表于 2024-12-27 09:38:08

renjunlong123 发表于 2024-12-25 19:42
大佬们，这是我的源程序，可以帮我看下找下问题吗

OSPI驱动W25Q64-使用HAL库直接读写.zip (2.52 MB, 下载次数: 35)

这个是STM32H723ZGT6驱动W25Q64JV的代码，对照着修改吧

renjunlong123 · 发表于 2024-12-27 10:03:14

旮旯旭发表于 2024-12-27 09:38
这个是STM32H723ZGT6驱动W25Q64JV的代码，对照着修改吧

感谢大哥，根据你的指点，我重新看了我驱动代码，全片擦除除了地址模式有问题最大的问题就是轮询设置的时间太小，我改成了50s就解决全片擦除的问题。快速读指令根据手册确实是，空周期没有设置好，设置为8个周期，读写正常。4线根据手册重新了读取还是有问题。

renjunlong123 · 发表于 2024-12-27 10:26:25

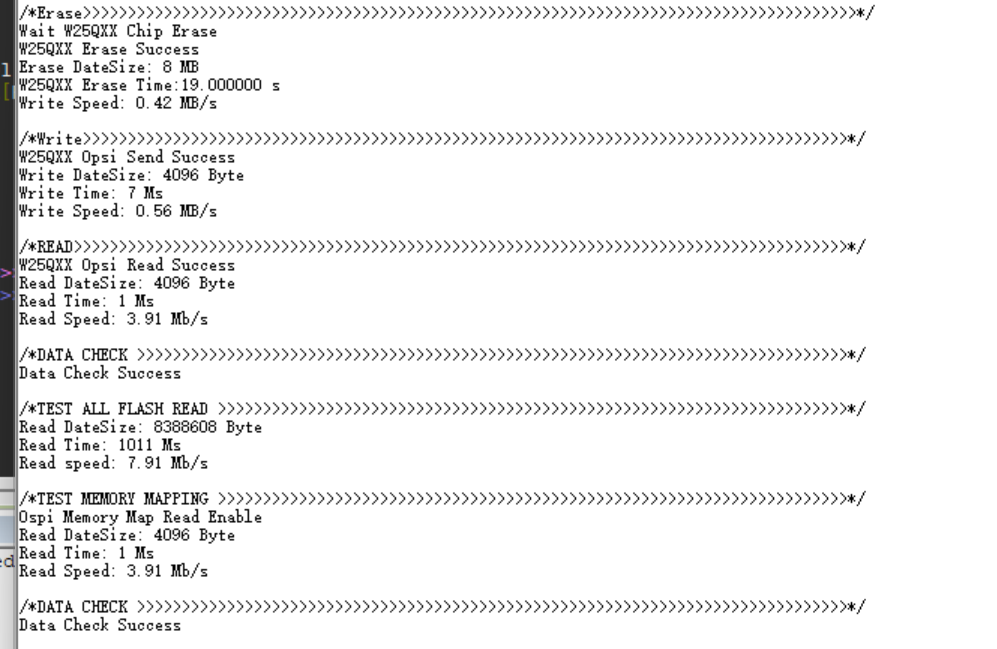

这是我整个读写擦除时间，大佬们，看下速度有没有问题

eric2013 · 发表于 2024-12-28 07:26:55

renjunlong123 发表于 2024-12-27 10:26
这是我整个读写擦除时间，大佬们，看下速度有没有问题

读速度太慢。

STM32H7驱动QSPI Flash的4线DMA模式，读速度48MB/S左右，还不错
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=91616

renjunlong123 · 发表于 2024-12-28 16:25:36

eric2013 发表于 2024-12-28 07:26
读速度太慢。

今天，我用dma进行测试了读写，1线读能达到11mb/s，写的变化不是很大
