ADC外部参考电压不对

wling597074509 · 发表于 2024-11-23 16:35:17

用的H753芯片，VREF+引脚接的2.5V，VREF-接地，adc通道接的有个2v左右的电压，获得adc值后，按照2.5v的参考电压算，得到的大概是1.5v，按照3.3v参考电压计算比较接近实际电压，h7的adc参考电压应该直接就是VREF+，但为啥就是不对了，软件上还有什么需要设置的吗？

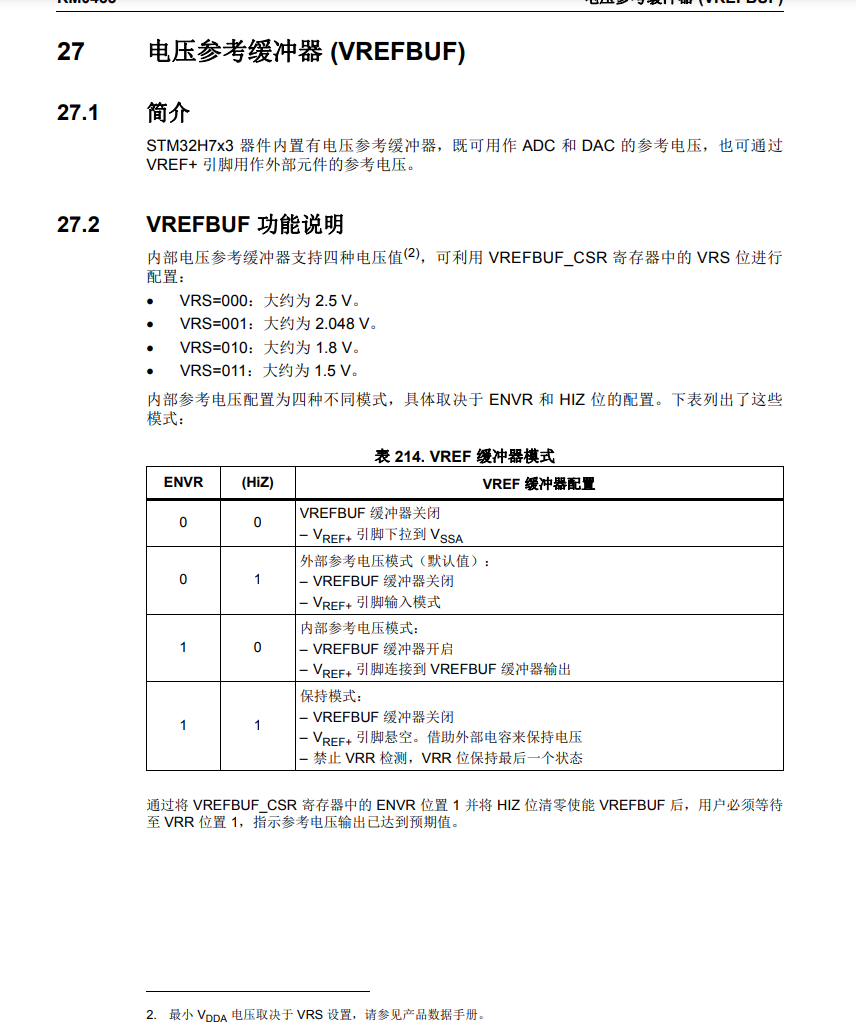

CheneyY · 发表于 2024-11-23 21:30:04

wling597074509 · 发表于 2024-11-23 23:09:38

CheneyY 发表于 2024-11-23 21:30

我也看了这个试过了，没得效果，外接参考电压本身就是默认的。

wling597074509 · 发表于 2024-11-24 09:56:28

尝试使用内部参考电压也不行，AD值似乎跟参考电压没关系，用的PC1引脚，硬件问题？

eric2013 · 发表于 2024-11-24 10:20:44

wling597074509 发表于 2024-11-24 09:56
尝试使用内部参考电压也不行，AD值似乎跟参考电压没关系，用的PC1引脚，硬件问题？

测试下VREF+接到3.3V上测试出来是多少。

wling597074509 · 发表于 2024-11-25 14:46:00

eric2013 发表于 2024-11-24 10:20
测试下VREF+接到3.3V上测试出来是多少。

最终发现是ADC阻抗的问题，我开始用的两个200K电阻分电池电压，改成两个10K的就比较接近了，但还是有误差，最后飞线了一个跟随器就好了。

eric2013 · 发表于 2024-11-26 07:42:08

wling597074509 发表于 2024-11-25 14:46
最终发现是ADC阻抗的问题，我开始用的两个200K电阻分电池电压，改成两个10K的就比较接近了，但还是有误差 ...

这个地方确实要注意，H7的ADC内部输入阻抗只有几十KΩ
