如何在STOP模式中保持TIM继续工作

zhouyalong

如何在STOP模式(STOP0,STOP1或者STOP2)下保持TIM(例如:TIM2)唤醒?

[C] 纯文本查看 复制代码

void EnterStop0ModeRTC(void)
{
  // printf("START STOP0 RTC\r\n");
  __HAL_RCC_PWR_CLK_ENABLE();
  HAL_RCCEx_WakeUpStopCLKConfig(RCC_STOP_WAKEUPCLOCK_MSI);
  __HAL_RTC_WAKEUPTIMER_EXTI_CLEAR_FLAG();
  HAL_SuspendTick();
  __HAL_RCC_PWR_CLK_ENABLE();
  RCC->APB1SMENR1 = 0x01;
  // HAL_DBGMCU_EnableDBGStopMode();
  HAL_PWREx_EnterSTOP0Mode(PWR_STOPENTRY_WFI);
}

void ExitStop0ModeRTC(void)
{
  SystemClock_Config();
  HAL_ResumeTick();
  SCB->SCR &= ~SCB_SCR_SLEEPONEXIT_Msk;
  // printf("In the EXTI to wake up!\r\n");
}

我这样写好像TIM2也是停止工作的呀，有其他方法吗？还有个问题，就是在STOP模式中不能使用printf吗？我在进入STOP和退出STOP模式中都写一个printf，只会打印进入stop时的printf，而退出的不会打印，但是在调试的时候，断点是会进入退出函数中去的，调试时经过退出函数的printf只能打印一个S，后面的都不打印了，这是什么问题呢？

会飞的猪_2020

用什么打印的？串口？rtt？
非阻塞的话，你打印完后进入睡眠之前加个延时看看。

zhouyalong

会飞的猪_2020 发表于 2024-10-23 15:09
用什么打印的？串口？rtt？
非阻塞的话，你打印完后进入睡眠之前加个延时看看。

用的串口，波特率9600的

[C] 纯文本查看 复制代码

int __write(int fd, const uint8_t *ptr, int len)
{
    return (HAL_UART_Transmit(&huart3, ptr, len, 1000u) == HAL_OK) ? len : -1;
}

会飞的猪_2020

zhouyalong 发表于 2024-10-23 15:11
用的串口，波特率9600的
[mw_shl_code=c,true]int __write(int fd, const uint8_t *ptr, int len)
{

退出后有重新初始化串口吗？

fxyc87

得看什么单片机了，实际上如果你的功耗够低的话就不用休眠，我之前用国产一个MCU，32khz频率运行，不用休眠 ，15uA，用着非常爽。

zhouyalong

会飞的猪_2020 发表于 2024-10-23 15:17
退出后有重新初始化串口吗？

应该不用的吧，因为我把ExitStop0ModeRTC()里面的printf取消注释，就会打印，但是两个printf同时存在就只会打印一个

zhouyalong

fxyc87 发表于 2024-10-23 16:02
得看什么单片机了，实际上如果你的功耗够低的话就不用休眠，我之前用国产一个MCU，32khz频率运行，不用休眠 ...

我就是想用TIM2，但是进入STOP2后，TIM2就停止了，不知道怎么才能让他在进入STOP2的时候让TIM2继续工作的我用的是STM32L431

fxyc87

zhouyalong 发表于 2024-10-23 16:08
我就是想用TIM2，但是进入STOP2后，TIM2就停止了，不知道怎么才能让他在进入STOP2的时候让TIM2继续工作的 ...

手册上写的支持不？
支持的话，是用的什么时钟？对应的时钟不能停。

会飞的猪_2020

fxyc87 发表于 2024-10-23 16:02
得看什么单片机了，实际上如果你的功耗够低的话就不用休眠，我之前用国产一个MCU，32khz频率运行，不用休眠 ...

L系列的低功耗单片机，理论上应该MCU功耗1ua以内的。

会飞的猪_2020

zhouyalong 发表于 2024-10-23 16:03
应该不用的吧，因为我把ExitStop0ModeRTC()里面的printf取消注释，就会打印，但是两个printf同时存在就只 ...

STM32L431进入STOP模式后，时钟都关闭了。
你唤醒后外设需要重新初始化。

或者你不要跑STOP模式，你用Low-power run这个模式。
或者你用Low-power timer，L系列的单片机都有低功耗定时器的。

会飞的猪_2020

我看了一下手册，stop模式功耗还是10ua级别的。。
你要功耗低，应该用Standby模式，然后唤醒之后初始化，这个手册上是na级别的。

zhouyalong

会飞的猪_2020 发表于 2024-10-23 16:29
我看了一下手册，stop模式功耗还是10ua级别的。。
你要功耗低，应该用Standby模式，然后唤醒之后初始化， ...

我用的是STOP2模式，只有RTC和LPTIM1的中断可以唤醒，测试单板基础功耗1.6uA，主要是板子上有个4G模块，需要在定时器中10ms检测一次，之前没有添加低功耗的时候就是放在了TIM2的10ms中断中的，后面写了好久，没有实现在STOP2模式下保持TIM2持续工作，然后想到了LPTIM1，定了一个10ms，就是怕放在LPTIM1和RTC中断中有问题，好像我的产品使用stop模式是最好的，所以就选用了STOP模式

zhouyalong

fxyc87 发表于 2024-10-23 16:12
手册上写的支持不？
支持的话，是用的什么时钟？对应的时钟不能停。

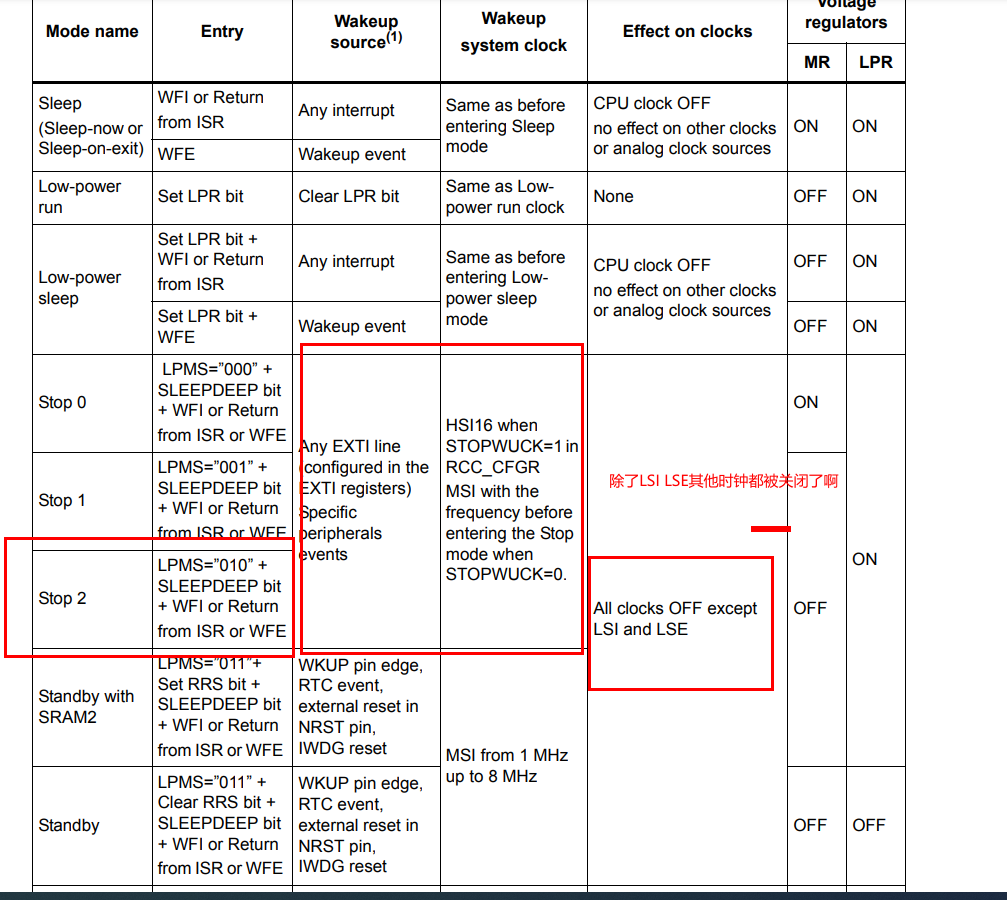

手册上STOP2模式下，外设和时钟都关闭了，只有LPTIM1和RTC中断可以唤醒，我RTC唤醒后又重新配置了系统时钟的，进入低功耗是没问题的，就是不知道怎么在低功耗的时候保持TIM2运行，手册中RCC是有一个寄存器的APB1SMENR1 ，这个寄存器应该就是保持TIMx在低功耗时继续运行，但是配置之后没反应。

turnip

zhouyalong 发表于 2024-10-23 21:46
我用的是STOP2模式，只有RTC和LPTIM1的中断可以唤醒，测试单板基础功耗1.6uA，主要是板子上有个4G模块， ...

是不是需求有问题？4G模块的功耗比MCU高吧，10ms检查意义不大，你可以让4G模块唤醒MCU。

会飞的猪_2020

zhouyalong 发表于 2024-10-23 21:46
我用的是STOP2模式，只有RTC和LPTIM1的中断可以唤醒，测试单板基础功耗1.6uA，主要是板子上有个4G模块， ...

大哥你看时钟树啊

在STOP2模式下保持TIM2持续工作

这个应该是做不到的吧？？或者我孤陋寡闻了。



按照我的理解：
进入STOP2模式之后，主时钟都停了啊。定时器的时钟来源于你主时钟的分频？
为什么进入STOP2之后，TIM2还能工作呢？

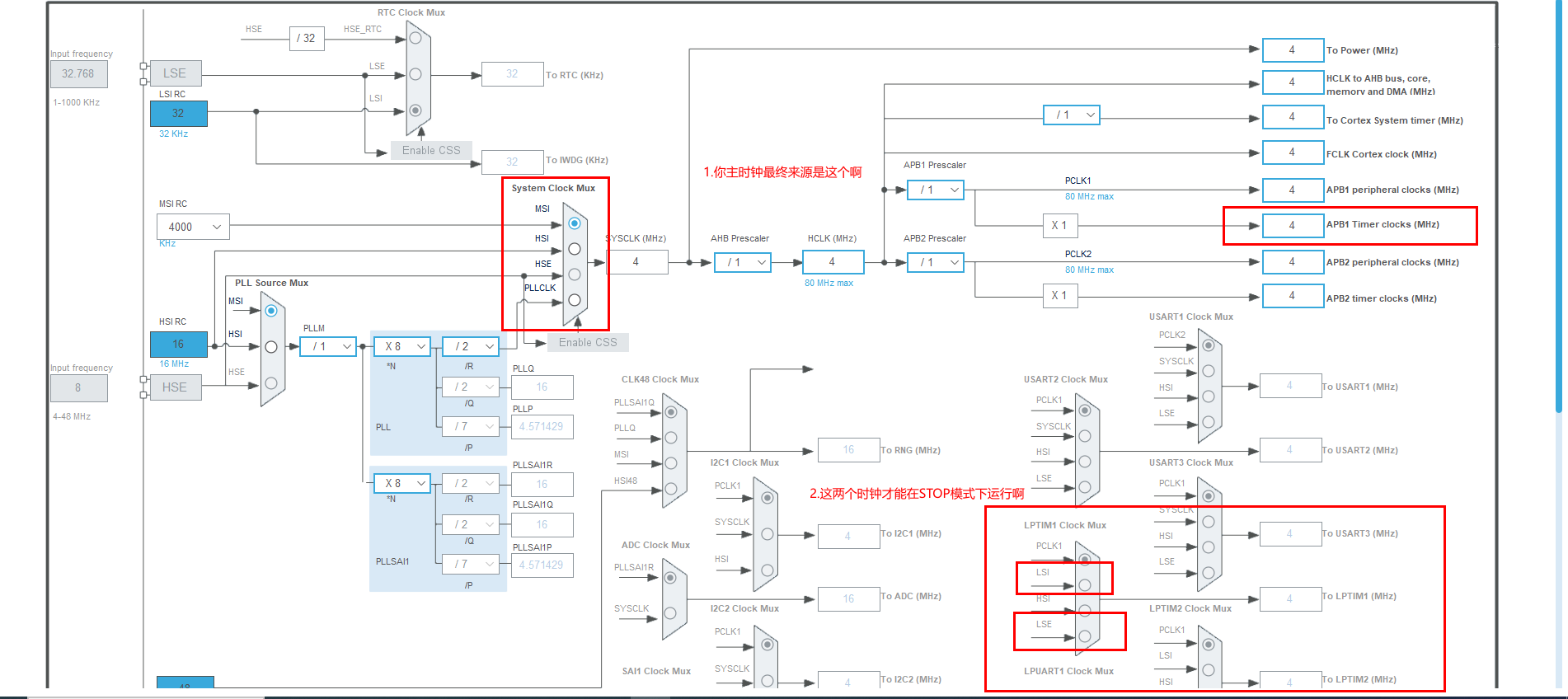

你看这里是L431的时钟树，普通定时器的时钟来源和LPTIM的时钟来源。。

zhouyalong

会飞的猪_2020 发表于 2024-10-24 08:50
大哥你看时钟树啊
这个应该是做不到的吧？？或者我孤陋寡闻了。

改用LPTIM1了
