国产替代德州仪器（TI）的-ADS1100
产品简述
MS5110S 是一款高精度 16bit 模数转换器。内部集成 2.048V 基准源，差分输入范围达到±2.048V。使用了I2C 兼容接口。电源电压范围为 2.7V 到 5.5V。
MS5110S 转换速率为 15、30、60 或 240SPS，集成有可编程增益放大器，增益最高可到 8 倍。在单次转换模式，MS5110S 在转换结束后会自动进入省电状态，减小功耗。
MS5110S 可用在高精度测量以及对空间、功耗有一定要求的应用场合中，如：手持仪器、工业控制和智能变送器。
主要特点
①I2C 接口
②片上基准：2.048V±0.05%
③温度漂移：40ppm/°C（最大值）
④内部集成 PGA：1 到 8 倍
⑤内部集成振荡器，无需外部时钟
⑥16 位无失码精度
⑦INL（积分非线性误差）：0.01%
⑧8 个可用 I2C地址
⑨可编程输出速率：15SPS 到 240SPS
⑩shiyi工作电压范围：2.7V 到 5.5V
⑪ 低电源功耗：315μA
应用
✳新能源、电池电压检测等应用
①手持仪器
②工业级控制
③智能变送器
④工业自动化
⑤温度测量


功能描述
MS5110S 是一个全差分、16 位、Σ-Δ 型模数转换器，由一个带有可调增益的 Σ-Δ 模数转换器、一个 2.048V 的电压基准、一个时钟振荡器、一个数字滤波器和一个 I2C 接口组成。其设计简单、极易配置的特点使得用户很容易获得精确的测量值。
模/数转换器
MS5110S 的模/数转换器核由一个差分开关电容 Σ-Δ 调制器和一个数字滤波器组成。调制器测量正、负模拟输入端的压差，并将其与基准电压相比较，在 MS5110S 中基准电压为 2.048V。数字滤波器从调制器接收高速码流，并输出与输入电压成比例的数字信号。

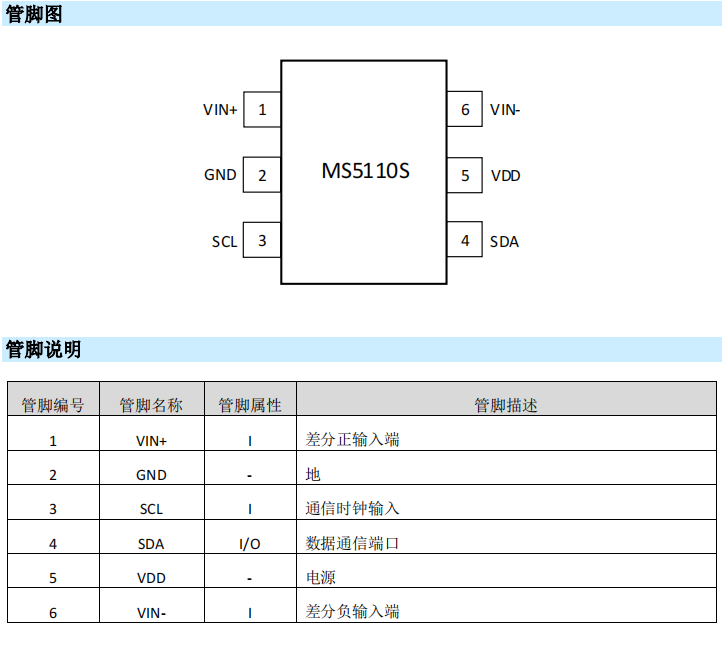

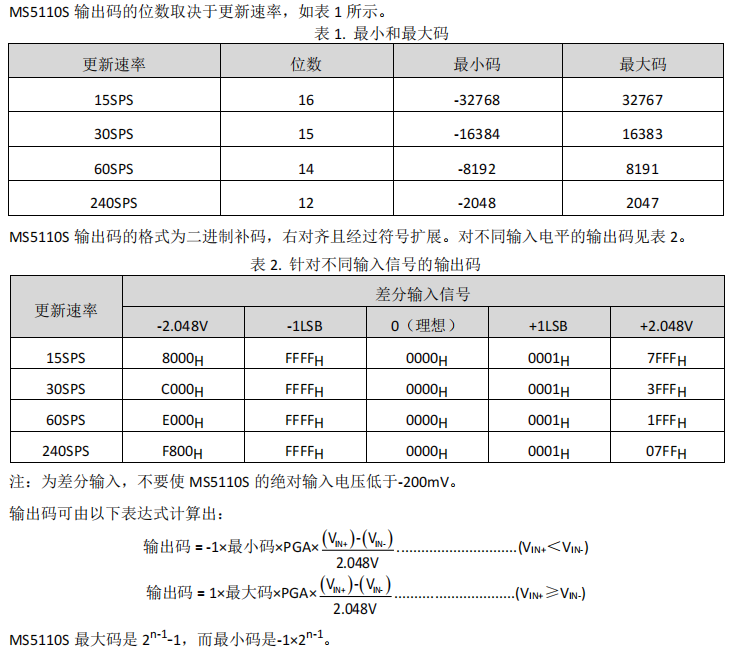

输出码计算

输入阻抗
MS5110S 输入级采用开关电容。等效电阻值取决于电容值和电容的开关频率。电容器的值取决于可编程增益放大器 (PGA)的设置，时钟由片内时钟振荡器产生。典型工作频率 275kHz。
当外接高输出阻抗输入源，输入端需要外接 buffer。
混叠
当输入信号频率超过更新速率的一半，会产生混叠。为防止混叠的产生，必须限制输入信号的带宽。MS5110S 的数字滤波器可在一定程度上衰减高频率的噪声，但其 sinc 滤波器不能完全替代抗混叠滤波器。对于少数应用，还是需要外部滤波。
在设计输入滤波器时， 应考虑到滤波器和 MS5110S 输入之间的阻抗匹配。
工作模式
MS5110S 有两种转换模式：连续转换和单次转换。
在连续转换模式中，每次转换完成，结果都将存入结果寄存器，并立即开始下一次转换。
在单次转换模式中，MS5110S 会等待配置寄存器中的ST/DRDY位被置为 1。 ST/DRDY位被置为 1后开始转换，转换完成后结果存入结果寄存器中，并复位ST/DRDY位为 0，进入省电模式。
从连续转换模式切换到单次转换模式时，MS5110S 将完成当前转换，并复位ST/DRDY位为 0，进入省电模式。

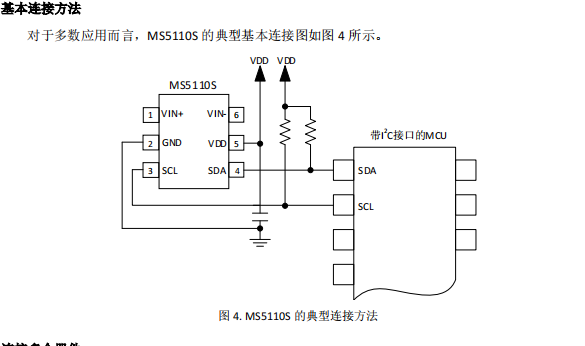

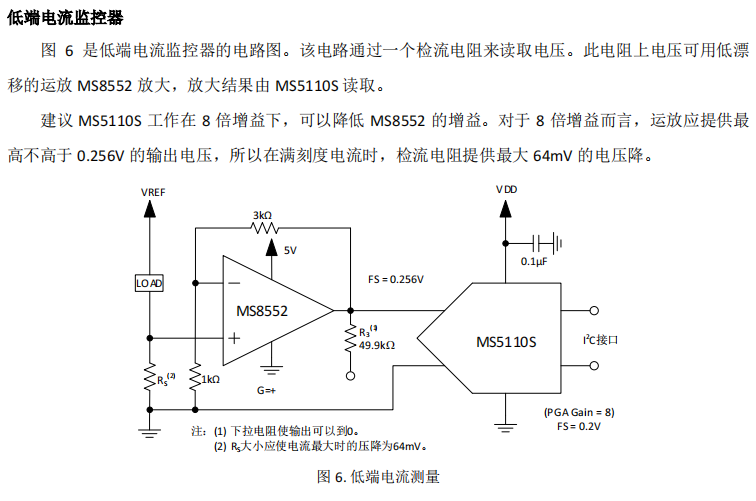

典型应用图（举例三种）



MS5110极限工作参数

展示部分信息，详细资料请留言，或联系农先生18025319604申请样品
