这个电路图中的电容为啥没有隔直通交呢

祝开心 · 发表于 2023-5-2 16:16:15

本帖最后由祝开心于 2023-5-2 16:17 编辑

eric2013 · 发表于 2023-5-3 01:15:38

两个探针也改成示波器看效果。

tcs_stm32 · 发表于 2023-5-4 09:52:08

fc = 1/2ΠRC, 运放的输入电阻无限大, 截至频率无限小. 此电路可以认为就是一个高通滤波器, 大于无限小频率的信号就能通过

xhc281358765 · 发表于 2023-5-4 16:43:33

电容隔直通交实际是高通滤波，需要一个电阻把电荷放掉，否则会快速累积电荷导致电压升高到输入电压。

turnip · 发表于 2023-5-4 18:24:36

隔直通交应该计算截止频率吧，你这个电容也太大了。

eric2013 · 发表于 2023-5-4 18:33:04

skyshine · 发表于 2023-5-5 08:43:23

eric2013 发表于 2023-5-4 18:33

硬汉哥还有其他图吗，这个图讲得很清晰，感谢分享！

caicaptain2 · 发表于 2023-5-5 08:49:24

在运放的3脚接一个100K或10K电阻对地就好了。你这个因为运放输入电阻很大，G欧姆级别的。这么大的电阻和电容配合，截止频率就非常低，比如0.1Hz之类的，近似直流也可以通过了。

eric2013 · 发表于 2023-5-5 09:38:07

skyshine 发表于 2023-5-5 08:43
硬汉哥还有其他图吗，这个图讲得很清晰，感谢分享！

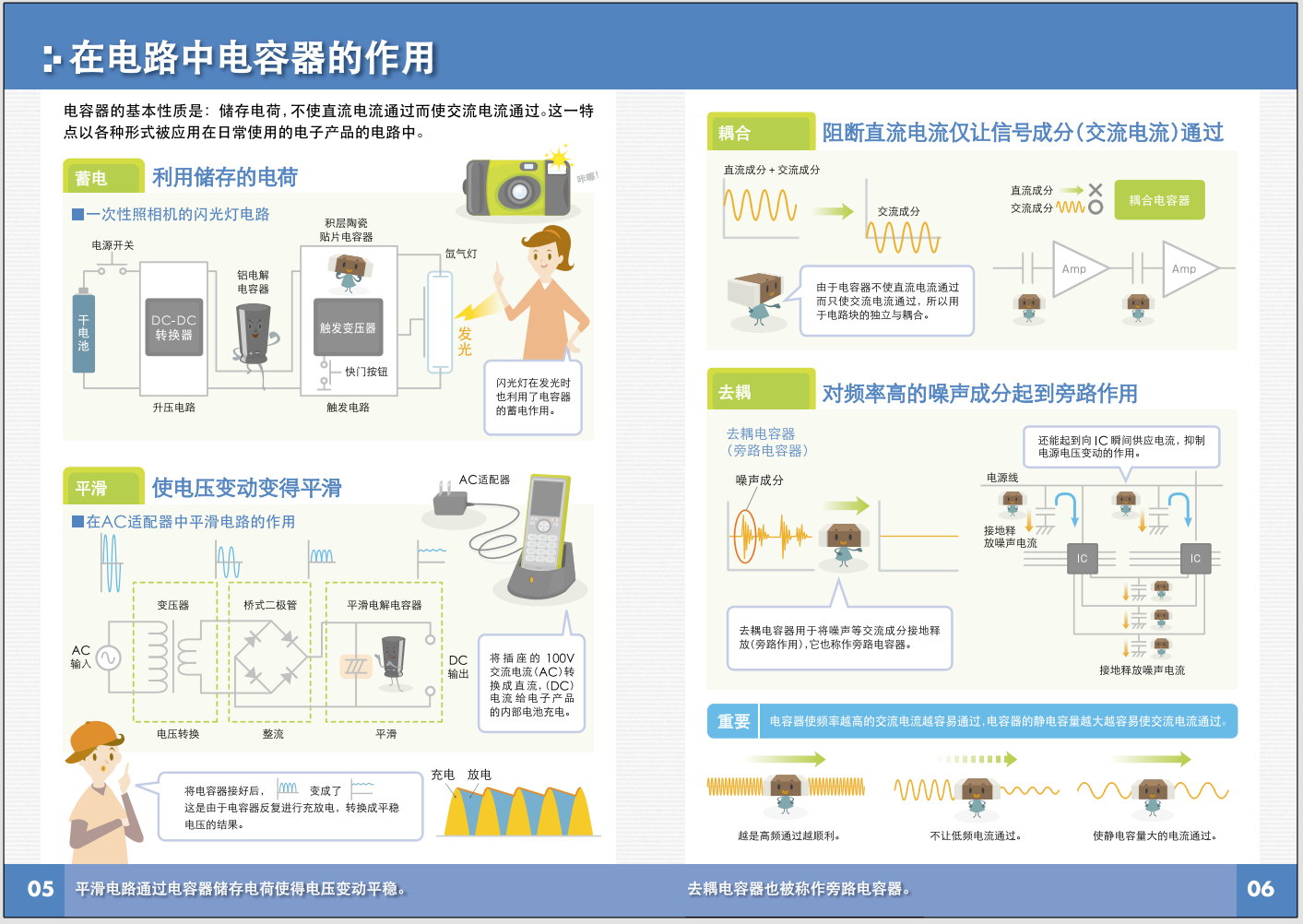

【图文并茂生动有趣】电力电子，电感和电容方面知识普及文档，相当给力！
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=88988
