简介
SDRAM 也就是同步动态随机存取内存，在计算机中得到了广泛的应用。在单片机应用中SRAM 和SDRAM 都用于扩展MCU 内存，通常SDRAM 用于大容量扩展，SRAM 用于小容量扩展。相比于SRAM，SDRAM 最大的不同是访问时有命令机制，而SRAM 可以直接访问，以及SDRAM需要在一定时间内刷新充电才能保存数据，否则数据将会消失，而SRAM 不需要刷新也能保存数据。SDRAM 在读取和写入时需要先发送命令例如：预充电命令、读命令、写命令等，具体的请参考SDRAM 芯片的数据手册。

表1. SDRAM 和SRAM 特点对比

SUFR 板载了一颗SDRAM 芯片，型号为W9825G6KH-6，容量为32M 字节，数据宽度为16 位，通过XMC 接口和MCU 连接。在288M 主频下，SDRAM 时钟为288 / 3= 96MHz。

资源准备
硬件环境：
对应产品型号的AT-SURF-F437 Board
软件环境：
AT32F435_437_Firmware_Library_V2.x.x\project\at_sufr_f437\examples\sdram

硬件设计
表2. 硬件资源使用

编号	PIN Name	外设功能	备注
1	PD14	XMC_D10
2	PD15	XMC_D11
3	PD0	XMC_D12
4	PD1	XMC_D13
5	PE7	XMC_D14
6	PE8	XMC_D15
7	PE9	XMC_A0
8	PE10	XMC_A1
9	PE11	XMC_A2
10	PE12	XMC_A3
11	PE13	XMC_A4
12	PE14	XMC_A5
13	PE15	XMC_A6
14	PD8	XMC_A7
15	PD9	XMC_A8
16	PD10	XMC_A9
17	PF0	XMC_A10
18	PF1	XMC_A11
19	PF2	XMC_A12

20	PF3	XMC_A3
编号	PIN Name	外设功能	备注
21	PF4	XMC_A4
22	PF5	XMC_A5
23	PF12	XMC_A6
24	PF13	XMC_A7
25	PF14	XMC_A8
26	PF15	XMC_A9
27	PG0	XMC_A10
28	PG1	XMC_A11
29	PG2	XMC_A12
30	PC3	XMC_SDCKE0
31	PG8	XMC_SDCLK
32	PC2	XMC_SDNE0
33	PC0	XMC_SDNWE
34	PG15	XMC_SDNCAS
35	PF11	XMC_SDNRAS
36	PG4	XMC_SDBA0
37	PG5	XMC_SDBA1
38	PE0	XMC_NBL0

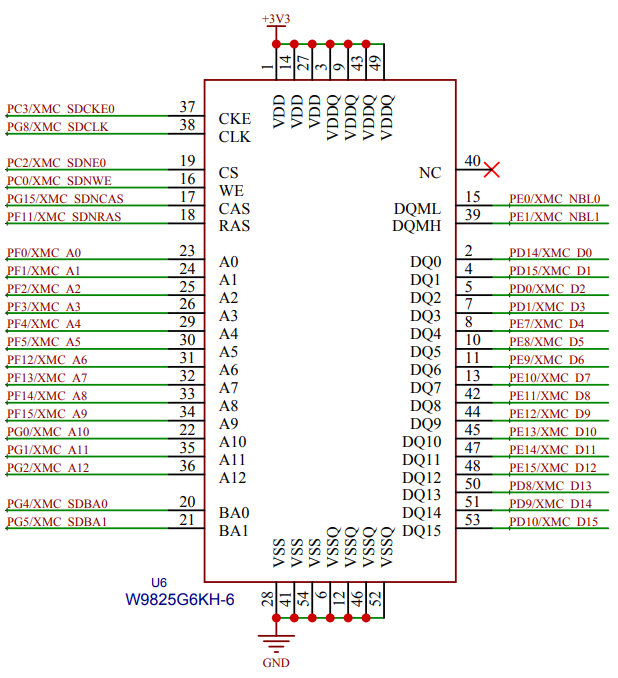

对应的电路原理如下：

软件设计
1) SDRAM 测试
初始化TFT LCD
初始化SDRAM
写数据到SDRAM
从SDRAM 读数据
将信息显示在LCD 屏上

2) 代码介绍
main 函数代码描述
int main(void)
{
uint16_t i;
/* 初始化系统时钟 */
system_clock_config();
/* 初始化中断优先级分组 */

nvic_priority_group_config(NVIC_PRIORITY_GROUP_4);
/* 初始化延时函数 */
delay_init();
/* 初始化LCD */
lcd_init(LCD_DISPLAY_VERTICAL);
/* initialize sdram */
sdram_init();
/* 显示信息 */
lcd_string_show(10, 20, 200, 24, 24, (uint8_t *)"SDRAM Test");
/* 初始化数据 */
for(i = 0; i < BUF_SIZE; i++)
{
write_buf = i;
}
/* 写数据到 SDRAM */
sdram_data_write(0, write_buf, BUF_SIZE);
/* 从SDRAM 读取数据 */
sdram_data_read(0, read_buf, BUF_SIZE);
/* 对比读出和写入的数据 */
if(buffer_compare((uint8_t *)write_buf, (uint8_t *)read_buf, BUF_SIZE * 2) == 0)
{
lcd_string_show(10, 60, 310, 24, 24, (uint8_t *)"sdram write/read ok");
}
else
{
lcd_string_show(10, 60, 310, 24, 24, (uint8_t *)"sdram write/read ok");
}
while(1)
{
}
}

下载验证
写数据到SDRAM
从SDRAM 读数据

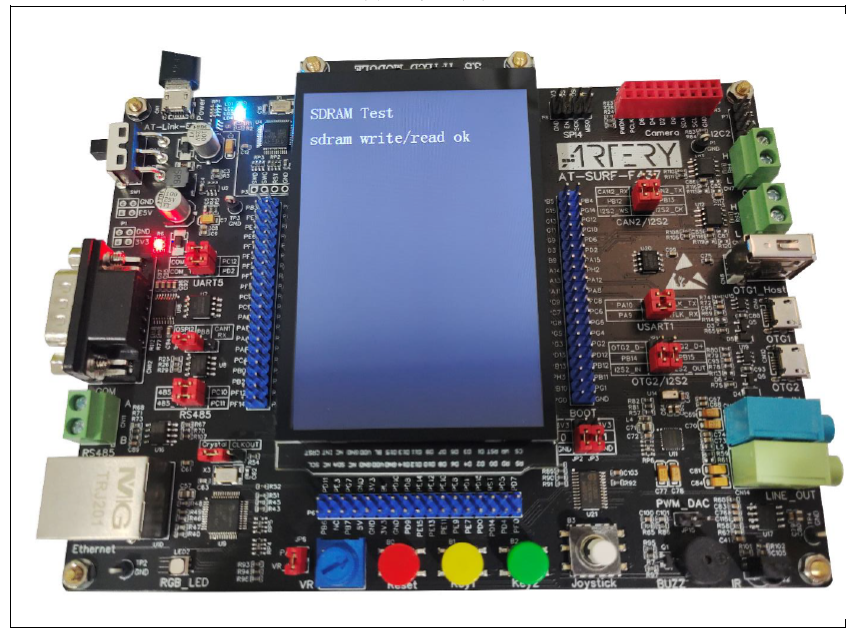

对比读取和写入的数据是否相等，将信息显示在LCD 屏上
