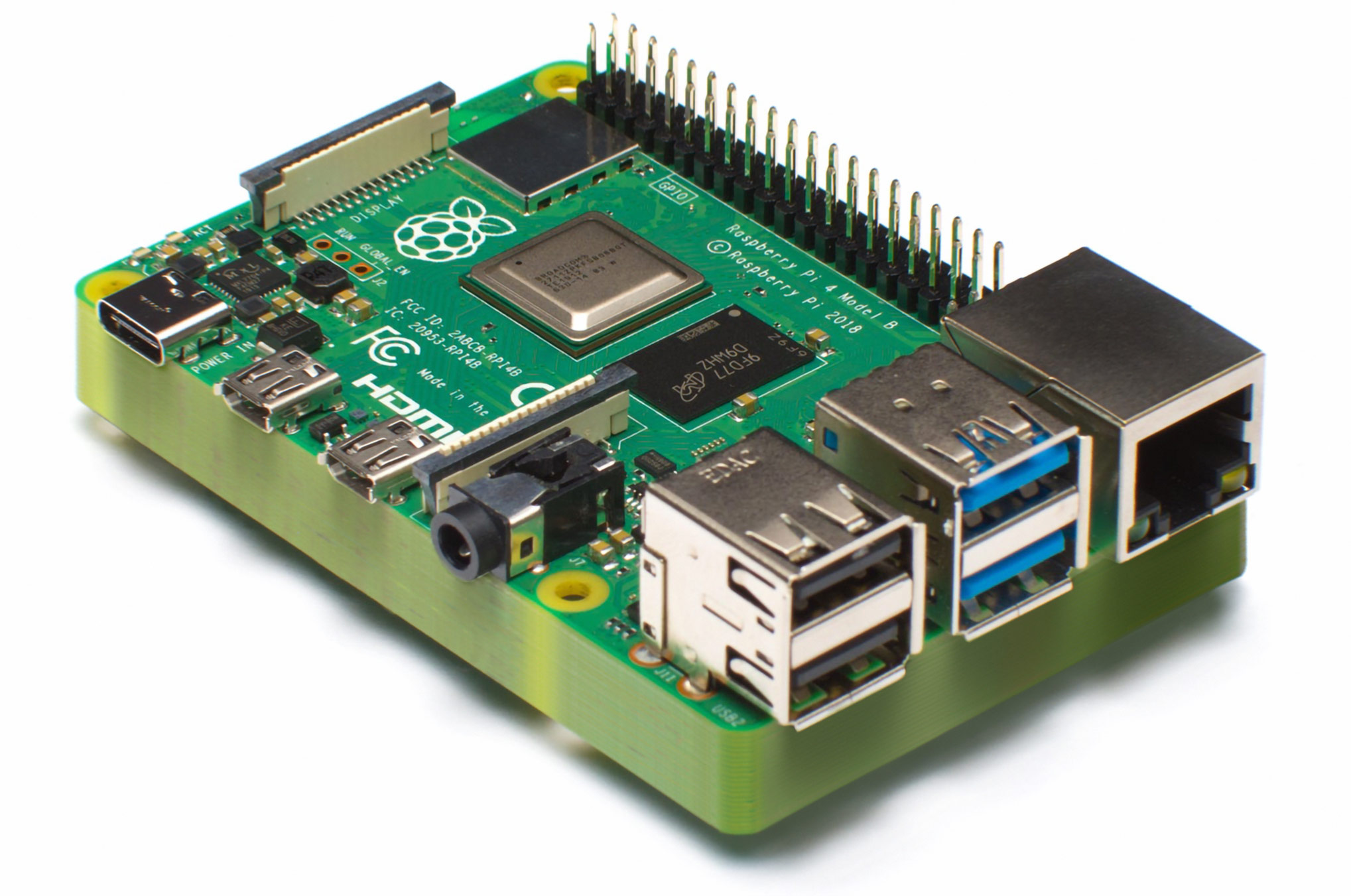

开眼，1厘米厚的PCB

eric2013 · 发表于 2022-1-11 10:53:00

cctv180 · 发表于 2022-1-11 11:06:48

过孔不会受应力裂开？

hqgboy · 发表于 2022-1-11 15:39:46

直插件怎么焊接？
腿没那么长。

eric2013 · 发表于 2022-1-11 16:45:02

cctv180 发表于 2022-1-11 11:06
过孔不会受应力裂开？

不知道他们怎么玩的，感觉这个图是PS出来，但是有过于真实。

eric2013 · 发表于 2022-1-11 16:45:38

hqgboy 发表于 2022-1-11 15:39
直插件怎么焊接？
腿没那么长。

对，我也纳闷这个问题。插件完全无法透出。

芯跳不止 · 发表于 2022-1-11 19:17:11

多板叠加解决了

wujialing3000 · 发表于 2022-1-11 20:32:37

感觉像多块PCB叠起来的。

庄永 · 发表于 2022-1-11 22:24:04

应该是PCB下面增加一些其他东西，就像铜柱一样。

eric2013 · 发表于 2022-1-12 12:09:38

years · 发表于 2022-1-12 14:48:27

这个怎么样

庄永 · 发表于 2022-1-12 21:52:27

years 发表于 2022-1-12 14:48
这个怎么样

为啥搞这么厚，很多层吗？

eric2013 · 发表于 2022-1-13 09:06:42

years 发表于 2022-1-12 14:48
这个怎么样

还真有这种玩法

cctv180 · 发表于 2022-1-13 09:11:38

庄永发表于 2022-1-12 21:52
为啥搞这么厚，很多层吗？

服务器的硬盘笼就有5mm+厚度的，提高强度，还有一种做高频电源，当绕线用

huangxian · 发表于 2022-1-13 09:20:08

这么厚是多层板还是某方面的技术研究，为了以后出个pcb墙

years · 发表于 2022-1-13 11:32:29

庄永发表于 2022-1-12 21:52
为啥搞这么厚，很多层吗？

层数不多这就是用pcb做的互感器测电流用的

cos12a · 发表于 2022-1-13 12:43:24

看到厚的,想到薄的, 一般最薄的做到多少了?

滴滴滴 · 发表于 2022-1-17 15:03:13

这个看起是P上去的，但是好多JY上的板子，比如坦克里面的板子有这么厚的，因为要能抗辐射，所以都是采用埋阻埋容工艺。所以板子厚度很厚。

1847123212 · 发表于 2022-1-28 13:11:52

years 发表于 2022-1-12 14:48
这个怎么样

这类厚pcb加工费多少？

真真切切zzz · 发表于 2022-1-30 09:29:42

这种PCB听过，好像还有更厚的。

eric2013 · 发表于 2022-3-19 09:36:58

axiom · 发表于 2022-12-4 22:59:36

eric2013 发表于 2022-1-11 16:45
不知道他们怎么玩的，感觉这个图是PS出来，但是有过于真实。

P出来的，看最上面的过孔，里面是白色的，就是穿过去看到的背景色

caicaptain2 · 发表于 2022-12-5 09:45:37

本帖最后由 caicaptain2 于 2022-12-5 09:49 编辑

以前参与设计通讯用二次电源模块的时候，有用到8-12层pcb，主要是为了用铜层绕出变压器、电感线圈，叫pcb平面变压器。厚铜箔加多层pcb，这样pcb就厚实很多了。
淘宝上找了个类似图片：

魔法烟雾 · 发表于 2023-3-31 15:17:49

音频和排针的洞暴露了

xiaoxiao115200 · 发表于 2023-7-19 14:56:24

cos12a 发表于 2022-1-13 12:43
看到厚的,想到薄的, 一般最薄的做到多少了?

做FPC柔性板，可以做到毫米内
