请问有用迪文屏的大佬吗？

伊森亨特

我的屏幕是  DMG12800L101_01WTC，只有一个usart接口，我用的是TTL的接口，不知道对不对

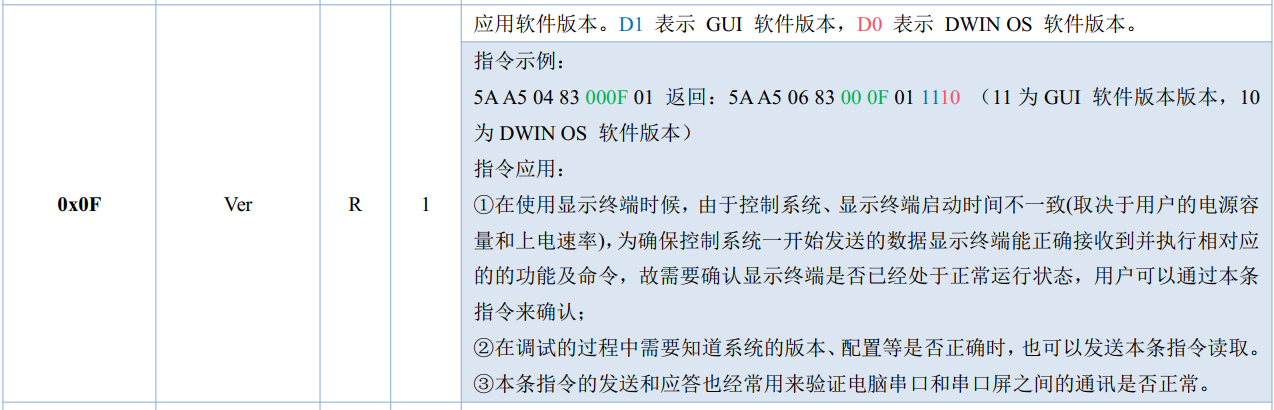

我看手册，有一个指令，如图，发送这个指令就可以返回一个指令

我用对应硬件的串口发送了指令，同时弄了接收中断，但是什么也接收不到。用stm32控制这个屏，难道不是这个方法吗？我蒙了。谢谢
代码，main函数

1. u8 DWBuff[10] = {0};

2. u8 DWCnt = 0;

3.

4. int main(void)

5. {

6.

7.         Debug_USART1_Cfg();

8.         DW_Cfg();

9.         NVIC_DW_Cfg();

10.         DW_USART3_SendByte(0x5A);

11.         DW_USART3_SendByte(0xA5);

12.         DW_USART3_SendByte(0x04);//长度

13.         DW_USART3_SendByte(0x83);

14.         DW_USART3_SendByte(0x00);

15.         DW_USART3_SendByte(0x0F);

16.         DW_USART3_SendByte(0x01);

17.

18.         while(1)

19.         {

20.                 if(DWCnt >=9)

21.                 {

22.                         DEBUG_USART1_SendStr(DWBuff,DWCnt);

23.                         DWCnt = 0;

24.                 }

25.         }

26.

27. }

复制代码

中断服务函数

1. void USART3_IRQHandler(void)

2. {

3.         u8 ubRx = 0;

4.         if(USART_GetITStatus( USART3, USART_IT_RXNE) != RESET)

5.         {

6.                 DWBuff[DWCnt++] = USART_ReceiveData(USART3);

7.                 //USART_SendData(USART1,ubRx);

8.                 USART_ClearITPendingBit(USART3, USART_IT_RXNE);

9.         }

10. }

复制代码

串口配置函数

1. void DW_Cfg(void)

2. {

3.         USART_InitTypeDef USART_InitStructure;

4.         GPIO_InitTypeDef GPIO_InitStructure;

5.         /*打开PB口和串口3的时钟*/

6.         RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);

7.         RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);

8.         /*配置PB10 PB11的复用功能，不能按位或*/

9.         GPIO_PinAFConfig(GPIOB, GPIO_PinSource10, GPIO_AF_USART3);

10.         GPIO_PinAFConfig(GPIOB, GPIO_PinSource11, GPIO_AF_USART3);

11.

12.         /* USART3 Tx PB10的GPIO配置，参考官方库  */

13.         GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;

14.         GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;

15.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;

16.

17.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;

18.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度这里比官方库慢

19.         GPIO_Init(GPIOB, &GPIO_InitStructure);

20.

21.         /* USART3 Rx PB11的GPIO配置，参考官方库  */

22.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;

23.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;

24.         GPIO_Init(GPIOB, &GPIO_InitStructure);

25.

26.         USART_InitStructure.USART_BaudRate = 115200;

27.         USART_InitStructure.USART_WordLength = USART_WordLength_8b;

28.         USART_InitStructure.USART_StopBits = USART_StopBits_1;

29.         USART_InitStructure.USART_Parity = USART_Parity_No;

30.         USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;

31.         USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;

32.

33.         USART_Init(USART3, &USART_InitStructure);

34.

35.         USART_Cmd(USART3, ENABLE);

36.

37.         USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);

38. }

复制代码

NVIC函数

1. void NVIC_DW_Cfg(void)

2. {

3.         NVIC_InitTypeDef NVIC_InitStructure;

4.

5.         /* Enable the USARTx Interrupt */

6.         NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;

7.         NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;

8.         NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;

9.         NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

10.         NVIC_Init(&NVIC_InitStructure);

11. }

复制代码

feiante

可以先用电脑的串口助手测试一下指令。还有就是屏的接口要看是RS232还是TTL。

snakeemail

我就是传说中的大佬。  看下diwen屏的配置文件，波特率对不对，帧头配置对不对，有没有crc。拿个示波器看一下。

伊森亨特

feiante 发表于 2021-5-8 18:28
可以先用电脑的串口助手测试一下指令。还有就是屏的接口要看是RS232还是TTL。

怎么测试？迪文屏直接和电脑的串口连，然后用串口调试助手直接和迪文屏通信，发指令，看接到的数据？接口是8pin的，没有合适的转接口，转成usb转串口

伊森亨特

snakeemail 发表于 2021-5-8 20:23
我就是传说中的大佬。  看下diwen屏的配置文件，波特率对不对，帧头配置对不对，有没有crc。拿个示波器 ...

你好，请问怎么看dwin屏的配置文件？我现在就是硬件接好，8pin的接口，然后用dwin的串口2和stm32f407连接，stm32发送这些指令码。dwin没有配置文件啊

snakeemail

把文档看一下，里面有介绍配置文件。至少有个出厂的默认波特率，你可以找到。很简单。
