使用串口bsp的疑惑

tanzhuolin

请教大佬们，我在使用串口bsp的时候，如果直接获取一个字符，然后发送该字符，相当于做一个回显的的测试，发现会存在一些问题。大概代码如下：

printf("Do you like www.armbbs.cn?");
printf("Yes I do.");
while(1)
{
        if( comGetChar(COM2, &ch) )
        {
                comSendChar(COM2, ch);
        }

}

然后我就通过串口调试助手给板子发送数据，当我发送速度快一点的时候，发现回显不正常了，大概情况如下，看样子是FIFO的读写指针的问题。
问题我也在排查，如果我自己能解决到时候把方法贴上来，嘻嘻。

eric2013

注意：

V5，V6，V7板子串口FIFO驱动中的串口2未开启发送，因为这个接口用于GPS，仅需接收，移植要注意
https://forum.anfulai.cn/forum.php?m ... id=97592&fromuid=58
(出处: 硬汉嵌入式论坛)

如果需要参考，此贴即可
发一个bsp_uart_fifo.C文件配置串口1,2,3,4,5,6可以同时使用的例子，方便大家对比参考
https://forum.anfulai.cn/forum.p ... 2149&fromuid=58
(出处: 硬汉嵌入式论坛)

tanzhuolin

eric2013 发表于 2020-9-17 11:26
注意：

V5，V6，V7板子串口FIFO驱动中的串口2未开启发送，因为这个接口用于GPS，仅需接收，移植要注意

多谢大佬回复，驱动已经移植OK了的，经过排查发现当一次发送的数据超出串口的接收缓冲区长度的时候，会出现FIFO读写位置不一样的BUG。检查代码发现串口接收的时候rx_count有一点问题，改过来以后就正常了，我将问题复现过程和解决办法贴出来，方便以后有需要的小伙伴：

驱动文件名：bsp_uart_fifo.c   V1.8版本

串口2的参数：115200，发送缓冲区大小1024字节，接收缓冲区大小10字节（特意设置为10字节方便快速复现问题）


实验步骤：
（1）串口初始化，使能发送和接收。
（2）调用以下代码，进行串口回显测试：

1. int main(void)

2. {

3.         uint8_t data;

4.         uint32_t i = 0;

5.         bsp_init();                                /* 驱动初始化 */

6.

7.         while(1)

8.         {

9.                 if( comGetChar(COM2, &data) ) /* 串口缓冲区没有数据，直接返回 */

10.                 {

11.                         /* 写一个字节到USART2 */

12.                         USART2->DR = data;

13.

14.                         /* 等待发送结束 */

15.                         while((USART2->SR & USART_SR_TC) == 0)

16.                         {}

17.

18.                         printf("123456789:%d\r\n", i++);

19.                 }

20.         }

21. }

复制代码

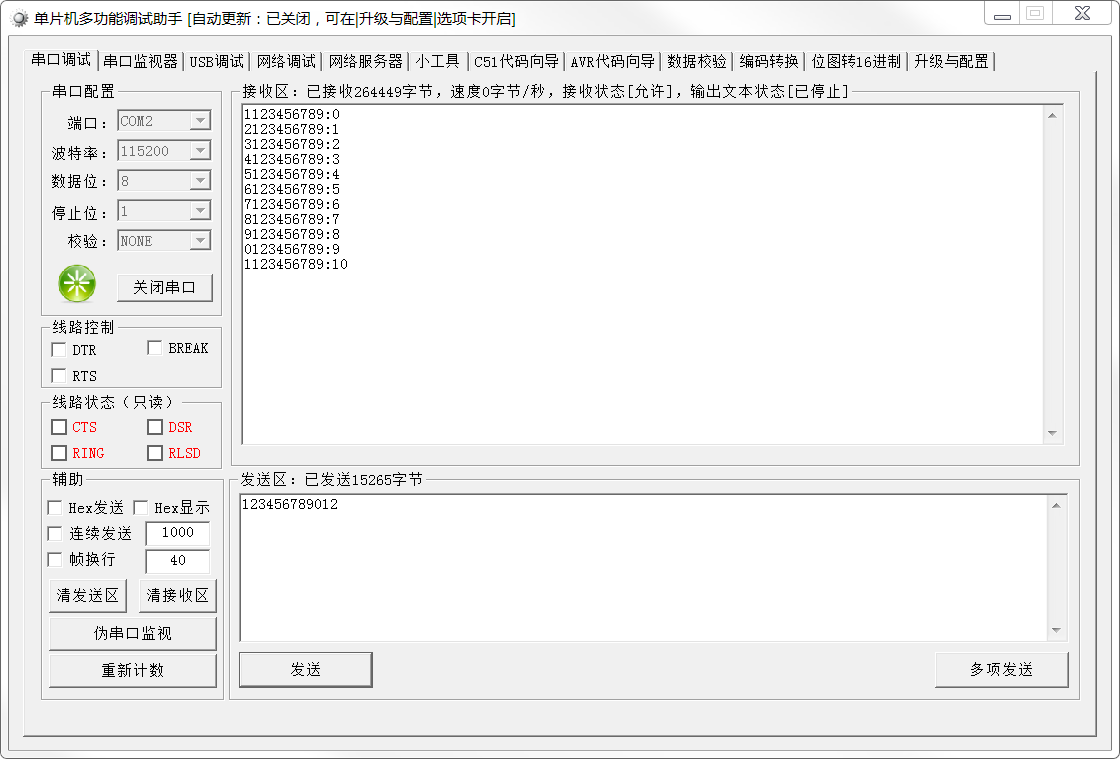

（3）然后就使用串口调试助手，一次发送12字节的数据到串口2，请看下图

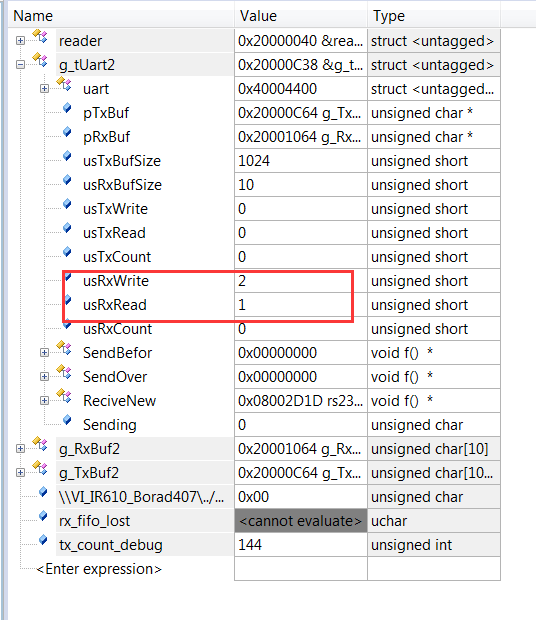

（4）然后检查g_tUart2结构体，发现此时接收FIFO的读写位置已经不一样了

（5）然后检查代码，发现rx_count的计算不太对，一旦出现丢包的情况，rx_count就不会进行计算，因此导致读写位置的差异。

（6）最后改动一下rx_count的位置，到这段代码的外面，让数据出现丢失的时候，也计算rx_count。

（7）然后再次测试，就发现正常了。

eric2013

tanzhuolin 发表于 2020-9-19 15:51
多谢大佬回复，驱动已经移植OK了的，经过排查发现当一次发送的数据超出串口的接收缓冲区长度的时候，会出 ...

这不是bug，这是环形FIFO，FIFO满了要覆盖的，所以你还要及时提取。

tanzhuolin

发现直接截图贴上来的图片看不到，好尴尬吖，我重新梳理一下吧。
驱动：bsp_uart_fifo.c V1.8版本

问题点：当串口一次接收的数据长度超出接收缓冲区大小的时候，会出现接收缓冲区的读写指针位置不一样的情况。

问题复现步骤：

（1）为了方便问题复现，先将接收缓冲区的大小改为10字节。

1. #if UART2_FIFO_EN == 1

2.         #define UART2_BAUD                        115200

3.         #define UART2_TX_BUF_SIZE        1*1024

4.         #define UART2_RX_BUF_SIZE        1*10

5. #endif

复制代码

（2）使用以下代码进行测试。

1. int main(void)

2. {

3.         uint8_t data;

4.         uint32_t i = 0;

5.         bsp_init();                                /* 驱动初始化 */

6.

7.         while(1)

8.         {

9.                 if( comGetChar(COM2, &data) ) /* 串口缓冲区没有数据，直接返回 */

10.                 {

11.                         /* 写一个字节到USART2 */

12.                         USART2->DR = data;

13.

14.                         /* 等待发送结束 */

15.                         while((USART2->SR & USART_SR_TC) == 0)

16.                         {}

17.

18.                         printf("123456789:%d\r\n", i++);

19.                 }

20.         }

21. }

复制代码

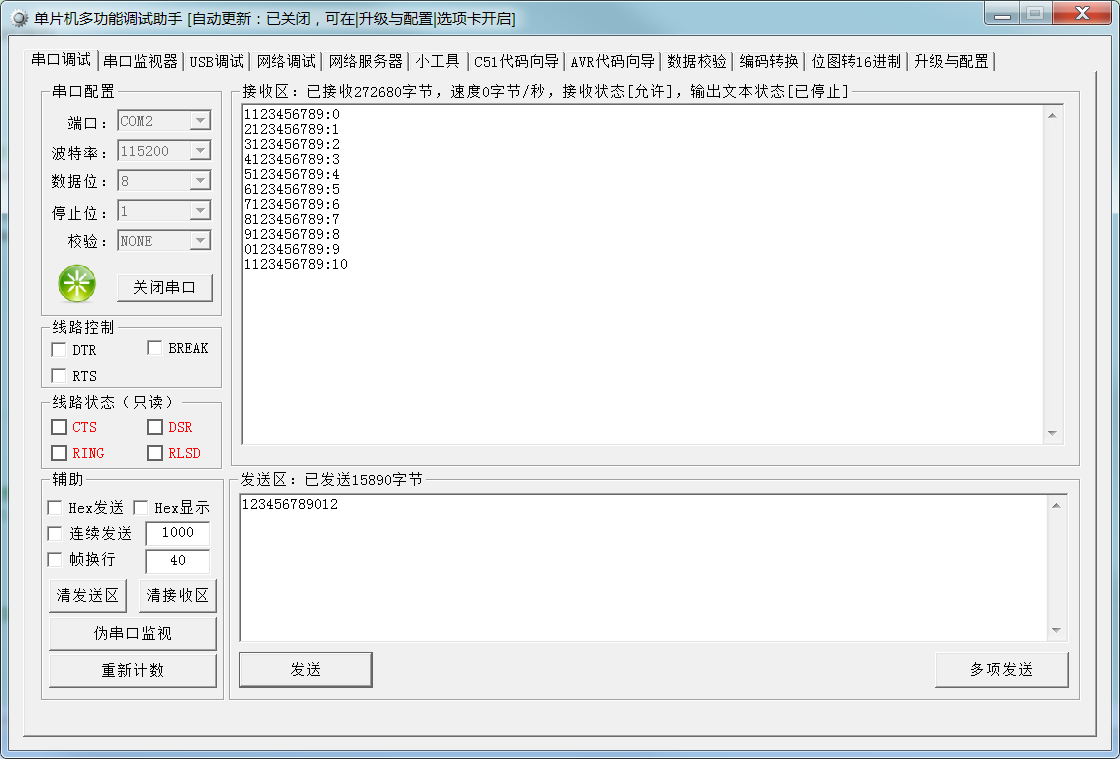

（3）使用串口调试助手一次发送12字节的数据，请看下图。

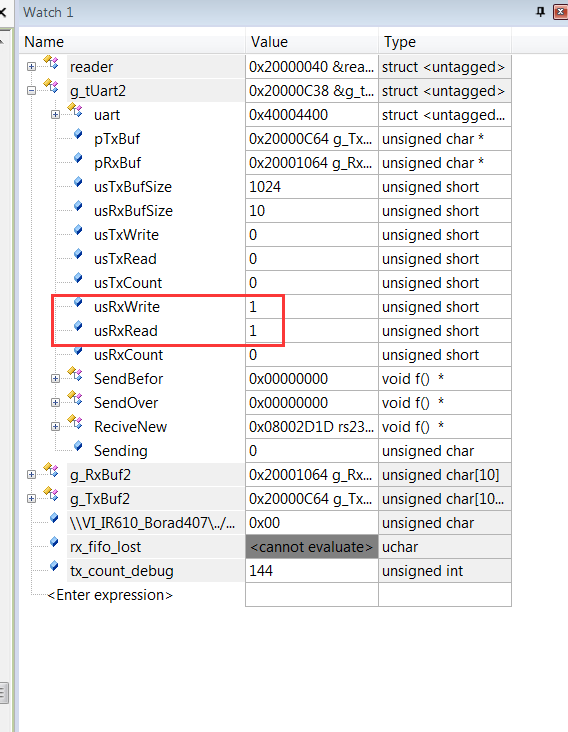

（4）此时发现接收的数据已经不对了，然后去检查串口那个结构体的内容，发现接收缓冲区的读写位置也不对了，请看下图：



解决方法：

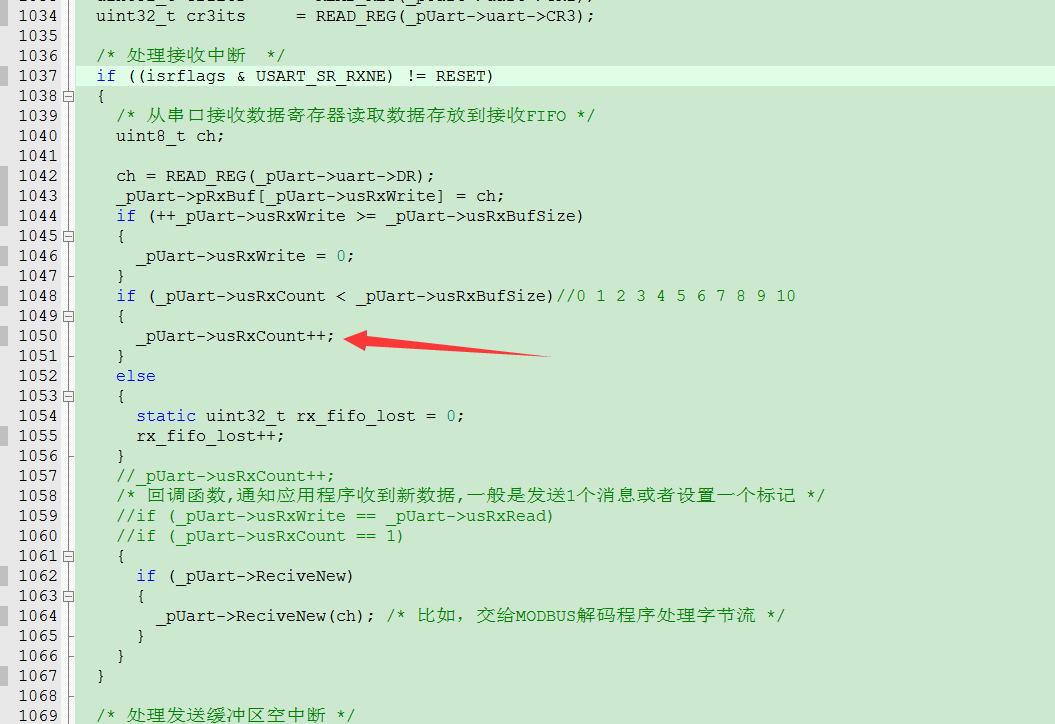

（1）经过排查后，发现rx_count的计算不太正确，这是导致读写位置不一样的原因，当出接收的数据量超出接收缓冲区大小的时候，rx_count没有将这部分的数据计算进去，请看下图。

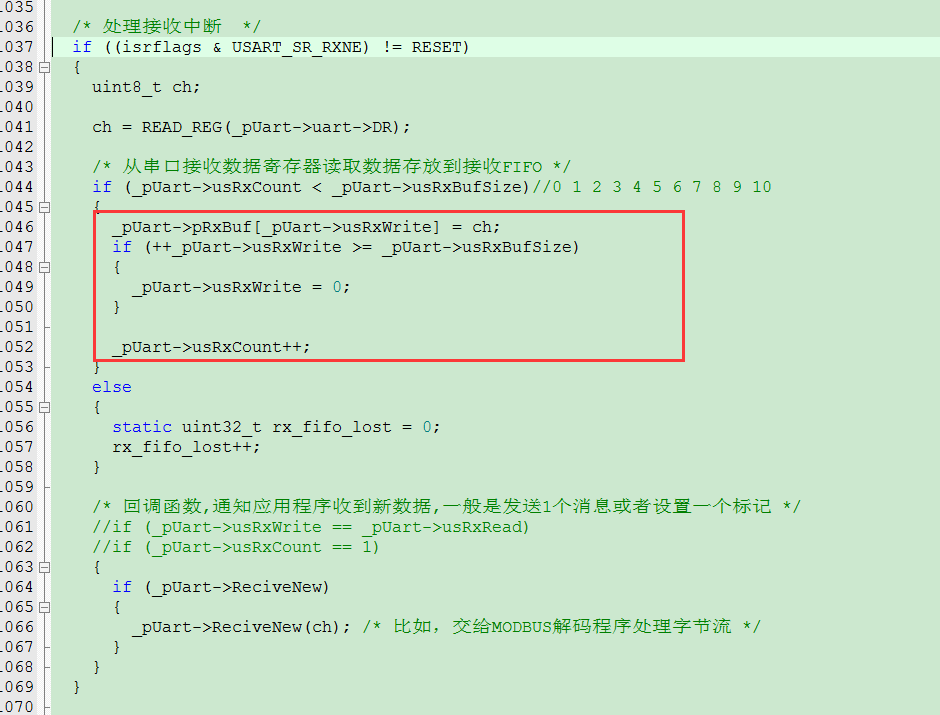

（2）解决的方法就是当FIFO丢失数据的时候，不要写入FIFO，丢了就让它丢了吧，至少不会引起错误，请看下图。

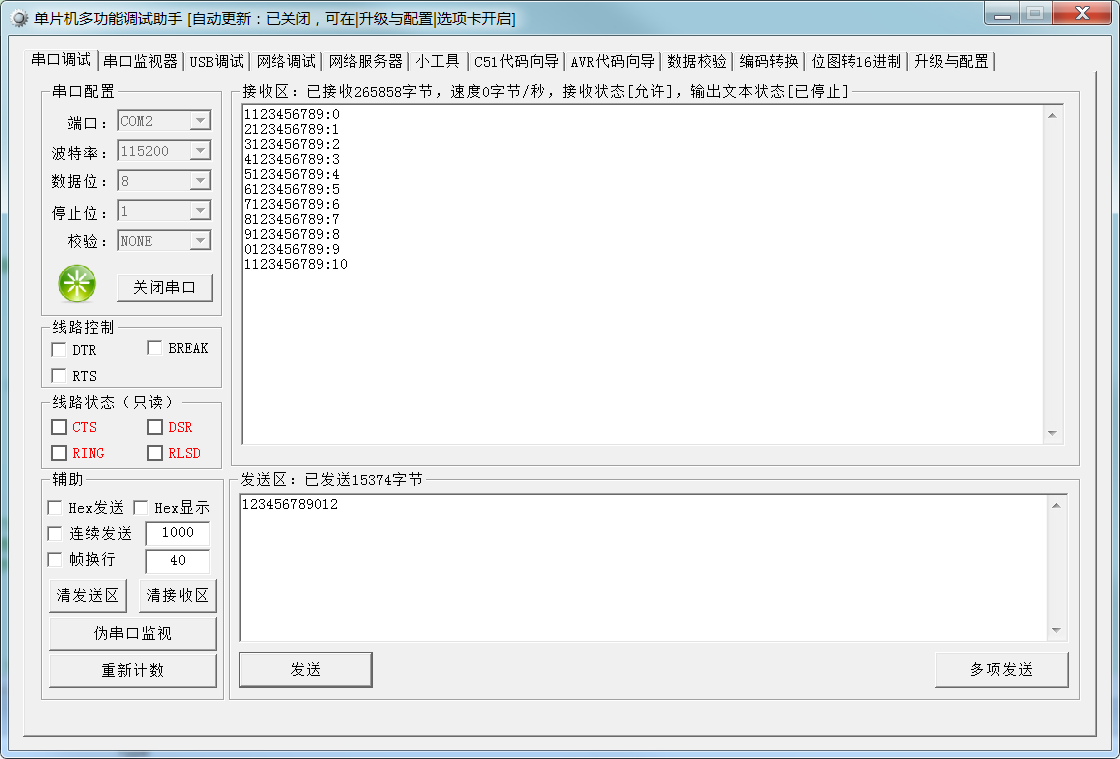

（3）再次测试，发现就不会出现这种问题了。

tanzhuolin

eric2013 发表于 2020-9-19 16:01
这不是bug，这是环形FIFO，FIFO满了要覆盖的，所以你还要及时提取。

这个算是BUG吧，因为出现问题以后，回显的数据不对了，例如我发送的是1，但是返回的数据不是1

eric2013

tanzhuolin 发表于 2020-9-19 16:29
这个算是BUG吧，因为出现问题以后，回显的数据不对了，例如我发送的是1，但是返回的数据不是1

这么处理就复杂了，其实最好的还是现在这样，什么都不要管，及时接受处理。

像OS里面，大部分的处理都是队列满了之后，阻塞等待，当然也可以选择覆盖。

tanzhuolin

eric2013 发表于 2020-9-19 16:45
这么处理就复杂了，其实最好的还是现在这样，什么都不要管，及时接受处理。

像OS里面，大部分的处理都 ...

哎呀，多谢大佬提醒，确实这么处理不好，把FIFO的优势都去掉了。但是如果什么都不做还是会存在问题的，还是刚刚说的那样，当出现问题以后，再次发送数据做回显的实验，当我发送1的时候，回显的数据不是1，而是缓冲区中另外一个位置的数据，这不太合理，因此rx_cout还是需要将溢出的数据也计算进去，这样getChar的时候才会正常。

请看我以下的对比实验：
rx_count在溢出的时候不进行计算的情况，也就是1.8版本的原始代码：
（1）先发送123456789012，此时返回
1123456789:0
2123456789:1
3123456789:2
4123456789:3
5123456789:4
6123456789:5
7123456789:6
8123456789:7
9123456789:8
0123456789:9
1123456789:10


（2）然后我再次发送1，但是实际返回的不是1，而是2，这应该是有问题的。
2123456789:11

而在数据溢出的时候，rx_count也计算进去，就不会出现这个问题。

1.   uint8_t ch;

2.

3.                 ch = READ_REG(_pUart->uart->DR);

4.                 _pUart->pRxBuf[_pUart->usRxWrite] = ch;

5.                 if (++_pUart->usRxWrite >= _pUart->usRxBufSize)

6.                 {

7.                         _pUart->usRxWrite = 0;

8.                 }

9.                 if (_pUart->usRxCount < _pUart->usRxBufSize)//0 1 2 3 4 5 6 7 8 9 10

10.                 {

11.                         //_pUart->usRxCount++;

12.                 }

13.                 else

14.                 {

15.                         static uint32_t rx_fifo_lost = 0;

16.                         rx_fifo_lost++;

17.                 }

18.                 _pUart->usRxCount++;//rx_count也需要计算溢出的部分，这样getchar才会正确

19.                 /* 回调函数,通知应用程序收到新数据,一般是发送1个消息或者设置一个标记 */

20.                 //if (_pUart->usRxWrite == _pUart->usRxRead)

21.                 //if (_pUart->usRxCount == 1)

22.                 {

23.                         if (_pUart->ReciveNew)

24.                         {

25.                                 _pUart->ReciveNew(ch); /* 比如，交给MODBUS解码程序处理字节流 */

26.                         }

27.                 }

复制代码

这个时候，即使溢出了，也不会出现读写位置不一样的情况。

但是这么处理，也还是可能出问题，就是当rx_count满了16bit的时候溢出变为0，这时候就还是会出问题，不过这有65535个字节，当出现这么大的丢失数据还没有取出的时候，说明应用代码也有问题，使用的时候注意应该问题不大。但是rx_count那里应该还是要改的，不知道我的理解对不对。

eric2013

tanzhuolin 发表于 2020-9-19 17:16
哎呀，多谢大佬提醒，确实这么处理不好，把FIFO的优势都去掉了。但是如果什么都不做还是会存在问题的，还 ...

使用我么这个方案要做的就是避免溢出，FIFO开的稍大点，及时处理这才是正确的做法。

去后续补救溢出后的处理都不是明智的，就像大部分OS那样，超出队列大小，就禁止接收，等待有空间可用。
