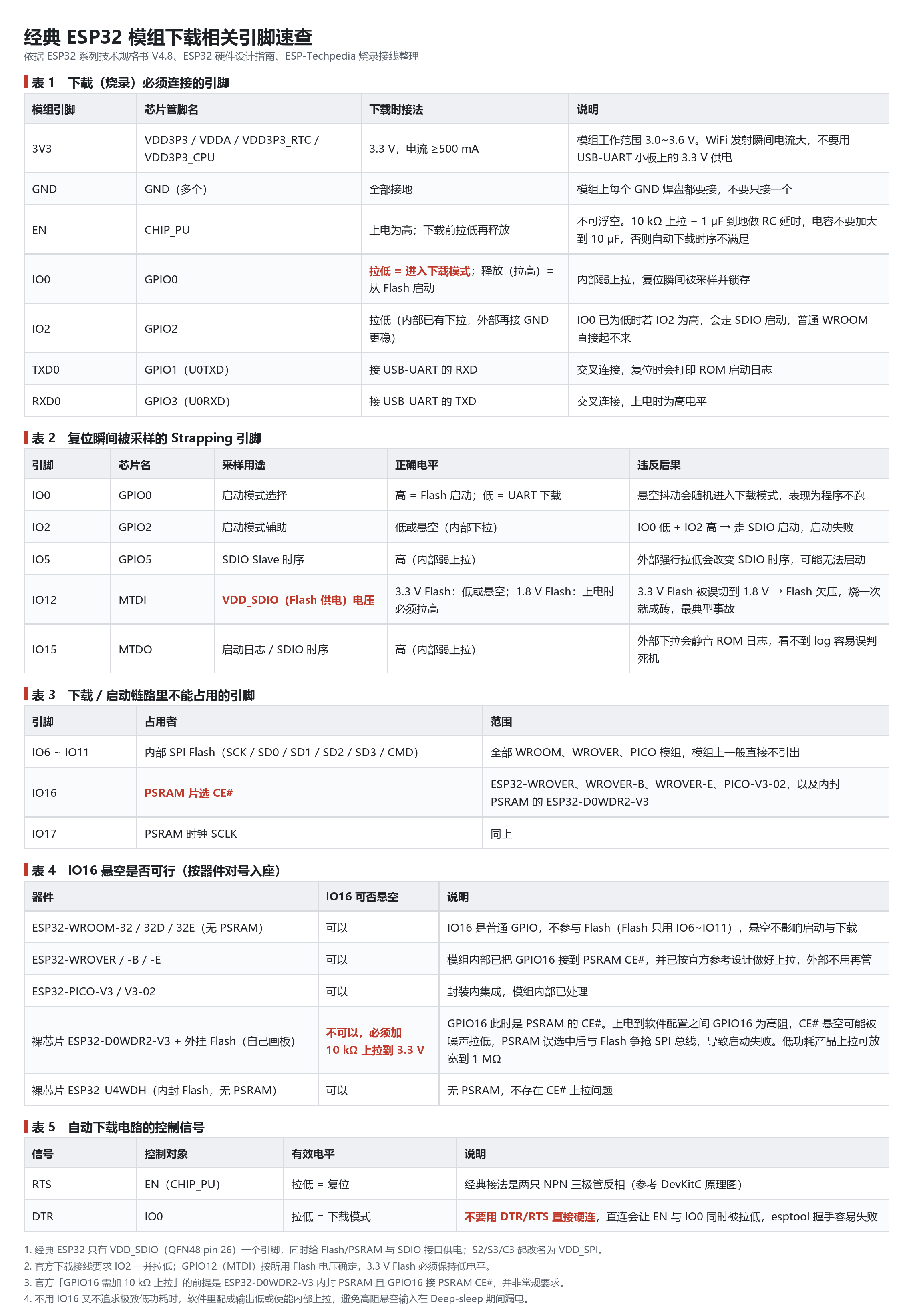

[ESP32] 经典ESP32的模组的BOOT和启动相关默认引脚配置

[复制链接]

1万

主题

7万

回帖

12万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
124431
QQ
发表于 2 小时前 | 显示全部楼层 |阅读模式
https://documentation.espressif. ... ue_datasheet_cn.pdf

MTDI是IO12,MTDO是IO15

经典 ESP32 就是一个 VDD_SDIO 引脚同时为 flash 和 SDIO 接口供电;从 S2/S3/C3 开始,官方把它改名为 VDD_SPI,但两代的功能定位相同

接线时,还要额外注意一个IO16的问题。
