H7-TOOL详细介绍贴：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=89934
经过一年的小版本不断迭代，正式迎来2.33版本发布，感谢大家的bug反馈，意见反馈和发我们测试板子添加脱机烧录支持
2.32和2.33合并为一个2.33版本发布，本次带来RISC-V脱机烧录，250M示波器DSP处理，MDK和RTT同时使用，硬件异常黑盒子加强版，SWD接口自动扫描AP，DP寄存器，UTF-8编码中英文版本上位机，新增上百款脱机烧录芯片支持。
每个功能的实现都花了不少时间，本次版本发布后，后续将采取微更测量，保证反馈的意见和bug可以得到及时更新。
【视频版】
https://www.bilibili.com/video/BV1aBNU6uE9A/
【PC软件】V2.3.3
1. 脱机烧录功能更新:
- 自定义厂商列表文件改为utf8编码
- 新增沁恒RISC-V内核芯片CH32V002, CH32V003, CH32V004, CH32V005，CH32V006, CH32V007, CH32V203, CH32V205，CH32V208, CH32V303，CH32V305, CH32V307. CH32V317，CH32X033，CH32X035，CH32L103, 且支持Flash读写保护设置和内存读取
- 新增英飞凌TLE9881、TLE9891、TLE9883、TLE9893、TLE9944、TLE9954
- 新增AutoChip AC784xx系列，含AC7840 AC7842 AC7843
- 新增元能芯MYg0002、Myg0030、Myg0225系列
- 新增恒烁ZB32L0系列ZB32L002、ZB32L003、ZB32L030、ZB32L032
- 新增Honormicro(鸿博微) HBS3526
- 新增小华HC32F452
- 新增智芯Z20K118NC系列
- 新增数据文件名长度大于60时弹窗提示
- 新增PAI-IC(澎湃微)PT32L033系列
- 新增 NOVOSENSE(纳芯微)NS800RT50x
- 新增 GD32E51x 系列
- 新增瑞萨R7FA0E2系列
- 新增GD32F527
- 新增 HK32G003系列
- 新增旋智SPC1185
- 新增Cmsemicon(中微半导体)BAT32G157
- 新增航芯ACM32系列 ACM32F0、ACM32F4、ACM32FP4、ACM32G1、ACM32H5
- 新增芯圣HC32F0563
- 新增雅特力AT32F011、AT32F422_426、AT32M421_426、AT32F45x
- 新增锐能微RN8613系列
- 新增加GD32F303CB选项字读写
- 新增加灵动MM32G00005系列
- 新增STM32C071,并完善STM32C0xx全系列
- 新增航顺HK32F005、HK32L010系列
- 新增1Gbit容量W25Q01支持
- 新增华润微CS32F469支持
- 新增ADI的ADuCM361支持
- 新增凌思微LE5010支持
- 新增万高V8530和V8520支持
- 新增武汉芯源CW32L011，CW32L012
- 新增Wiznet W55MH32支持
- 新增STM32H523,533等新增系列
- 新增中微半导体BAT32G113，BAT32G133支持
- 新增兆易创新GD32G553，GD32W515
- 新增普然PY32F031，PY32T090，PY32C682
- 新增中颖SH30F9810
- 新增2Mb容量EEPROM AT32CM02支持
- 新增Silfi思澈科技LB587
- 新增智芯Z20K142MS, Z20K144M,Z20K144MS,Z20K146M,Z20K146MB,Z20K146MS,Z20K148M,Z20K148MB,Z20K148MS
- 新增小华HC32L126， HC32L031
- 新增锦锐科技CA32F0012
- 新增复旦微FM33LR0X
- 新增小华HC32F334、HC32F336
- 新增芯海科技CS32G020
- 新增极海APM32F402
- 新增华邦W25Q01串行FLASH(128MB)
- 新增MM32G0144
- 新增小华HC32F452
- 完善GD32E513,支持UID和读写保护
- 新增STM32C071,并完善STM32C0xx全系列
- 自制算法系列，为领芯微LCM32F067制作使能和解除算法
- 自制算法系列，为凌鸥LKS32MC03x，LKS32MC05x和LKS32MC08x自制整片擦除算法，满速实现0.670s整片32KB下载
- 自制算法系列，为国民技术N32G030制作Flash保护使能和解除算法
- 自制算法系列，为武汉芯源CW32L012制作Flash保护使能和解除算法
- 自制算法系列，为复旦微FM33FR系列制作Flash保护使能和解除算法
- 自制算法系列，为复旦微FM33LC系列制作Flash保护使能和解除算法
- 自制算法系列，为武汉芯源CW32L011制作Flash保护使能和解除算法
- 自制算法系列，为华大电子CIU32D655制作Flash保护使能和解除算法
- 自制算法系列，为兆易创新GD32C113系列制作Flash保护使能和解除算法
- 自制算法系列，为灵动微MM32G0005制作Flash保护使能和解除算法
- 自制算法系列，为国民技术N32G401和G033制作Flash保护使能和解除算法
- 自制算法系列，为STM32C0制作Flash保护使能和解除算法
- 自制算法系列，兆易创新GD32L23x, GD32G553，GD32F303CB制作Flash保护使能和解除算法
- 自制算法系列，中微半导体BAT32G13X制作Flash保护使能和解除算法
- 修正 N32G43xx8_32.lua、N32G43xx8_64.lua的算法列表
- 修正 LPC17XX系列 禁止空，会影响整片擦除
- 修正HK32F103xD、HK32F103xE容量参数
- 修正 FreqChip(富芮坤) FR800x缺省参数
- 修正 1拖4转接板+RS232扩展板工作不能烧录的问题
- 新增高级脚本PROG_INI_FILE变量，实现多个程序共用SN存储文件
- 解决烧录器界面SPI-Flash系列名重复显示的问题
- 升级PY32F002B配置文件，解决写选项字的问题
- 完善 STM32H7xx 系列写保护接触
- 修正TLE 985x系列文件分割问题
- 完善LPC11xx系列SB_ADDR_MODE = 1
- 完善STM32F412系列OB参数
- 数据文件名不限制长度。lua配置文件限制总长60字节。
- 更正芯海 CS32F03x的FLM文件为ST的
- 更正 GD32F407VE对应lua文件名
- 国芯4211新增读SN功能
- 修正FreqChip(富芮坤)芯片查空问题
- 升级STM32G4xx系列FLM文件
- 完善GD32E513,支持UID和读写保护
- 更正HK32F030xMxx的FLM文件路径
- 加大CCM4211整片擦除时间
- 更新AT32F403A和F407的算法文件
- 添加S32K311和312的IAR算法文件
- 更新N32G430的算法文件
- GD32F425VG从512K修改为1MB容量
- 沁恒所有系列添加 FLM_INIT_BEFOR_PROG = 1
- 解决导入功能的BUG(随机数和UID结果长度)
- 更正Renergy(瑞能)名字为锐能微
- 更正芯海 CS32F03x的FLM文件为ST的
- 新增高级脚本:串行FLASH写QE=1
- 修正FreqChip(富芮坤)芯片查空问题
- 升级STM32G4xx系列FLM文件
- 更新HK32F0301M算法文件
- 修改STM32H743/H750的第3个选项字节默认值D6改为DE
- S32K314更新文件S32K3x4_4M.lua，新增文件S32K314_Lib.lua
- 更新文件STM32H7_Lib_5C001000.lua
- 更新SYM32L010的FLM算法文件，更新SYM32L_64.lua
- 解决脱机烧录解析部分合并hex失败问题
- 重新打开，自动加载上次脱机烧录配置信息
2. 更正界面错字
3. 串口Modbus主机，更正写多个保持寄存器指令错误的问题
4. Trace功能升级Hardfult检测功能
5. 更正CAN解析器和Uart解码器转UTF8后乱码问题
6. 更正扫码枪功能失效的问题
7. 示波器界面测量模式的选项新:电压记录(预留)、电流记录(预留)。100K频率连续采集320秒.
8. 开机自动同步时钟
9. 完善UART、CAN解码器(编码为UTF8)
10. 数据维护，添加ESP32固件升级（固件放在EMMC)
11. 解决示波器波形无法移动到边沿位置的问题
12. 支持UID的ECDSA签名, 并注册对应的LUA API
13. 增加AES ECB加密和解密支持, 并注册对应的LUA API
14. 支持MDK调试和RTT同时使用, 增加了个attach模式
15. RTOS Trace功能的RTX5检测增加最大任务栈使用情况检测，不需要目标板额外做任何代码实时监测
16. 自动扫描SWD的AP, DP调试寄存器，并选择指定寄存器操作，脱机下载，LUA, RTT等均支持
17. RTT功能更新，解决上位机部分汉字显示bug，解决不支持的颜色显示异常问题，解决时间戳和编码参数保存问题
18. 硬件异常黑盒子功能发布2.0版本
- 硬件异常黑盒子的离线脱机实时检测，并存储所有异常信息到eMMC磁盘功能
- 支持在线和离线实时检测，也可以方便检测出错源码行号
- 增加 Cortex-M23，M33，M55和M85的SecureFault检测
19. 250M示波器大更新
- FFT频率展示，幅值谱
- FFT各种窗函数支持
（1）矩形窗
（2）汉宁窗
（3）海明窗
（4）BLACKMAN HARRIS 92db窗
（5）nuttall4A 窗
（6）FLAT TOP 196db窗
（7）FLAT TOP 95db窗
- 支持10次谐波频率修正，幅值修正，相位修正
- 测量增加
（1）最大值
（2）最小值
（3）幅值
（4）平均值
（5）RMS均方根
（6）占空比
（7）频率（精度较高）
（8）周期
（9）THD总谐波失真率
【EMMC文件】V2.3.3
- 新增若干芯片
- 更新硬件异常黑盒子相关文件
- 更新RTOS Trace相关文件
【固件】V2.33
- 支持RISC-V脱机烧录，支持沁恒RISC-V的单线和双线模式。
- 脱机Lua文件名长度限制由48改为60
- 释放MDK多分配的堆栈空间0x2000
- 解决RTT Viewer时钟延迟不起作用问题（g_tProg.SwdClockDelayInit）
- 支持UID的ECDSA签名, 并注册对应的LUA API
- 增加AES ECB加密和解密支持, 并注册对应的LUA API
- 注册DSP LUA FFT API
- 支持MDK调试和RTT同时使用, 增加了个attach模式
- 自动扫描SWD的AP, DP调试寄存器，并选择指定寄存器操作，脱机下载，LUA, RTT等均支持
PC机软件：升级PC软件到V2.33
解压打开上位机后，左上角菜单有操作说明PDF和LUA API手册
 h7toolPC_release(2.3.3).7z (113.94MB)
1、升级注意事项
1、APP和eMMC独立分别升级了：
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=105600
注：如果更新APP失败，从TOOL端拔掉USB线，旧版TOOL长按S键，新版TOOL长按OK键，插入USB线，3秒后松手，正常会看到电脑端有个虚拟U盘。然后拖拽上位机软件包路径h7toolPC_release\EMMC\H7-TOOL\Firmware里面的APP固件到虚拟U盘，待传输完毕后，TOOL会自动重新启动。
2、从2.20版本固件开始，更新eMMC排除WiFi列表更新，再也不用重新配置WiFi了，点击下面这个按钮即可：
如果非常早期的客户（第1批TOOL用户，或者固件还是V1.X），继续点击此按钮升级。
3、解析WiFi AP列表，支持去掉标题行
4、上位机软件配置参数导入功能，方便导入自己之前配置的界面效果和参数配置
2、UTF-8编码中英文版上位机正式上线
1、之前的上位机是GBK编码，在英文版系统，中文会显示乱码，现在直接采用Unicode UTF-8提供全球统一码
2、英文版的上位机，大部分都已经转换，除了LOG区部分字符展示。
3、双通道板载示波器和250M示波器模组升级
250M示波器说明，含本次更新（必看）：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=129443
本次更新说明单独帖子（必看）：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=131869

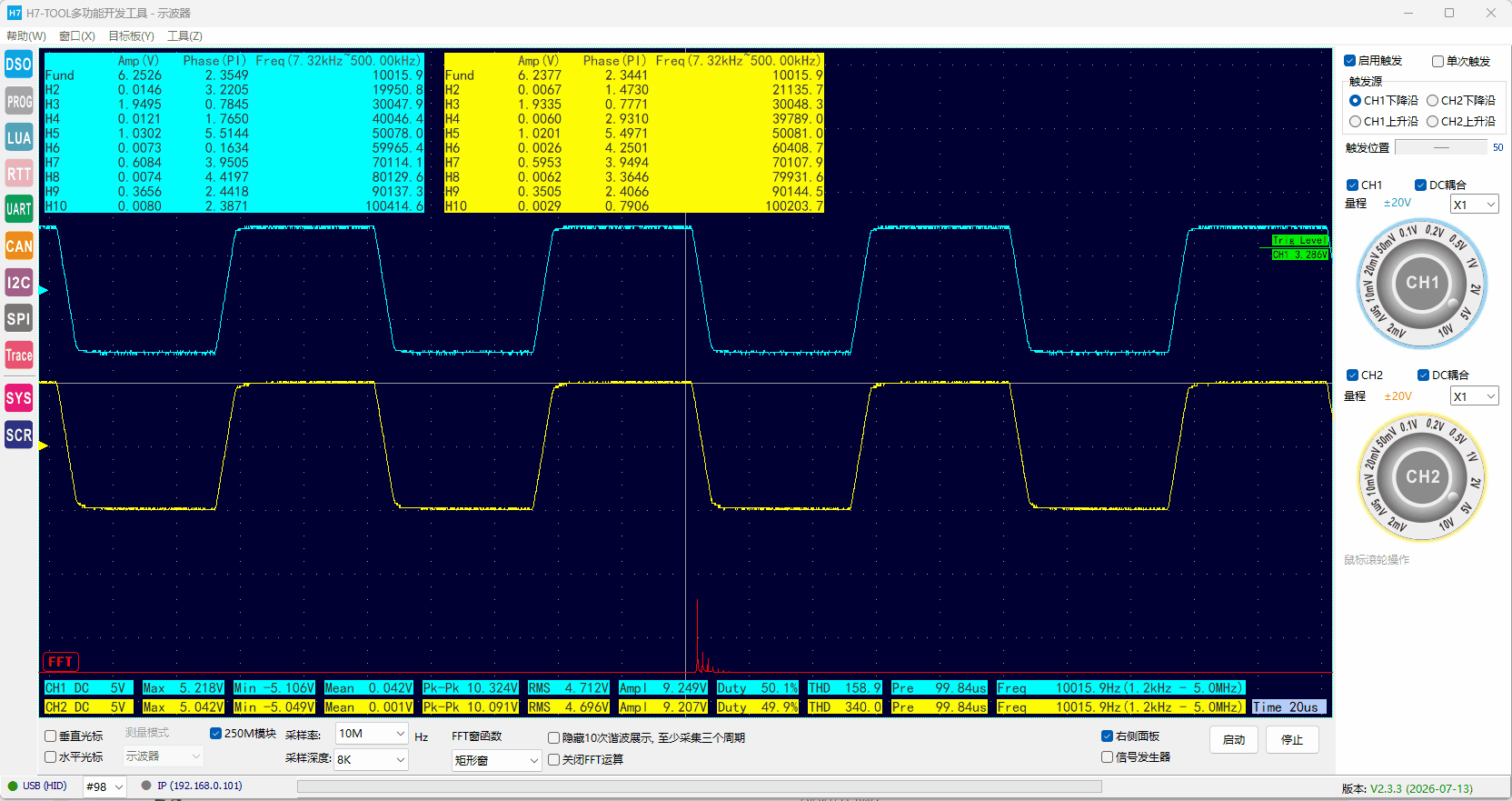

1、FFT频率展示，幅值谱
2、FFT各种窗函数支持
（1）矩形窗
（2）汉宁窗
（3）海明窗
（4）BLACKMAN HARRIS 92db窗
（5）nuttall4A 窗
（6）FLAT TOP 196db窗
（7）FLAT TOP 95db窗
3、支持10次谐波频率修正，幅值修正，相位修正
4、测量增加
（1）最大值
（2）最小值
（3）幅值
（4）平均值
（5）RMS均方根
（6）占空比
（7）频率（精度较高）
（8）周期
（9）THD总谐波失真率
（10）峰峰值
动图：

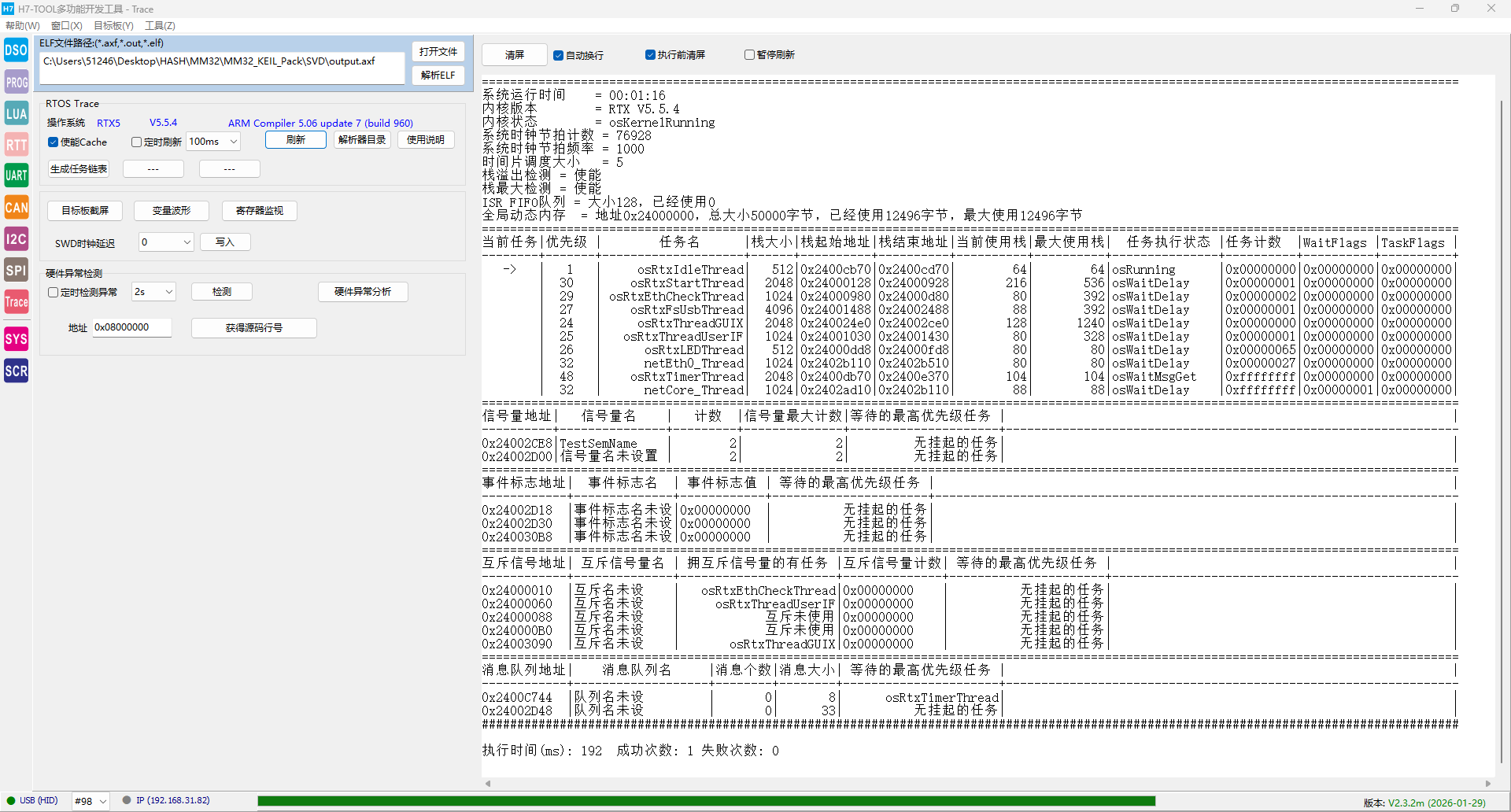

4、RTOS Trace
RTOS Trace功能的RTX5检测增加最大任务栈使用情况检测，不需要目标板额外做任何代码实时监测
之前版本没有做任务栈的最大使用情况监测，只做了当前栈使用情况监测，不利于程序改进，之前是这种效果：
RTX5的动态刷新效果：
RTX5链表展示：
现在改进下，增加个最大使用栈监测，这样更有利于程序排错
5、MDK调试和RTT同时使用，增加attach模式
使用前，此贴必看：https://forum.anfulai.cn/forum.php?mod=viewthread&tid=130214
H7-TOOL的RTT Viewer是我们原创实现的，没有使用任何第3方代码。所以不仅可以在线上位机使用，也可以离线TOOL的显示屏展示
由于H7-TOOL的RTT是独立实现的，所以MDK也访问时要做些互斥条件处理
根据MDK发的调试信息，H7-TOOL固件通过判断协议，让TOOL也去以attach模式读取RTT信息（这里的attach模式主要是读操作），只有在全速运行状态才会去读取，全速运行状态设置断点不影响。
操作MDK进入调试状态，全速运行，然后操作TOOL读取，读取期间，启动和暂停全速运行不影响（动图）。
设置断点后，不断启动全速运行效果（动图）：
250M示波器，信号发生器，RTT Viwer，CANFD助手，串口助手和DAPLINK调试同时使用动图
6、硬件异常黑盒子
详细说明：
基于H7-TOOL的硬件异常黑盒子功能V2.0版本操作说明，支持在线和离线实时检测
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=114792
【应用场景】
上电后一段时间进入硬件异常，或执行某个功能就进入硬件异常，我们可以方便的通过IDE软件或者嵌入的异常分析代码来锁定问题位置。
而运行比较长的时间，比如两周，一个月等，这就不方便挂个电脑分析了。
挂个TOOL就比较方便，可以长时间检测跟踪芯片的运行，出问题的时候可以关键信息导出来。简单的可以TOOL自带显示屏直接分析出结果，复杂的可以电脑端上位机软件分析。
【功能介绍】
1、Cortex-M内核均支持
2、支持在线实时检测，检测期间不影响芯片正常运行。
3、支持离线实时检测，检测期间不影响芯片正常运行，并存储所有异常信息到eMMC磁盘功能。直接把TOOL挂到目标板，无需电脑参与，仅需TOOL即可
4、可以给出错误类型，错误原因和错误位置。
5、除了非精确异常错误，大部分都可以锁定异常出错位置。
6、支持Cortex-M23，M33，M55和M85的SecureFault检测
7、采用SWD接口连接目标板

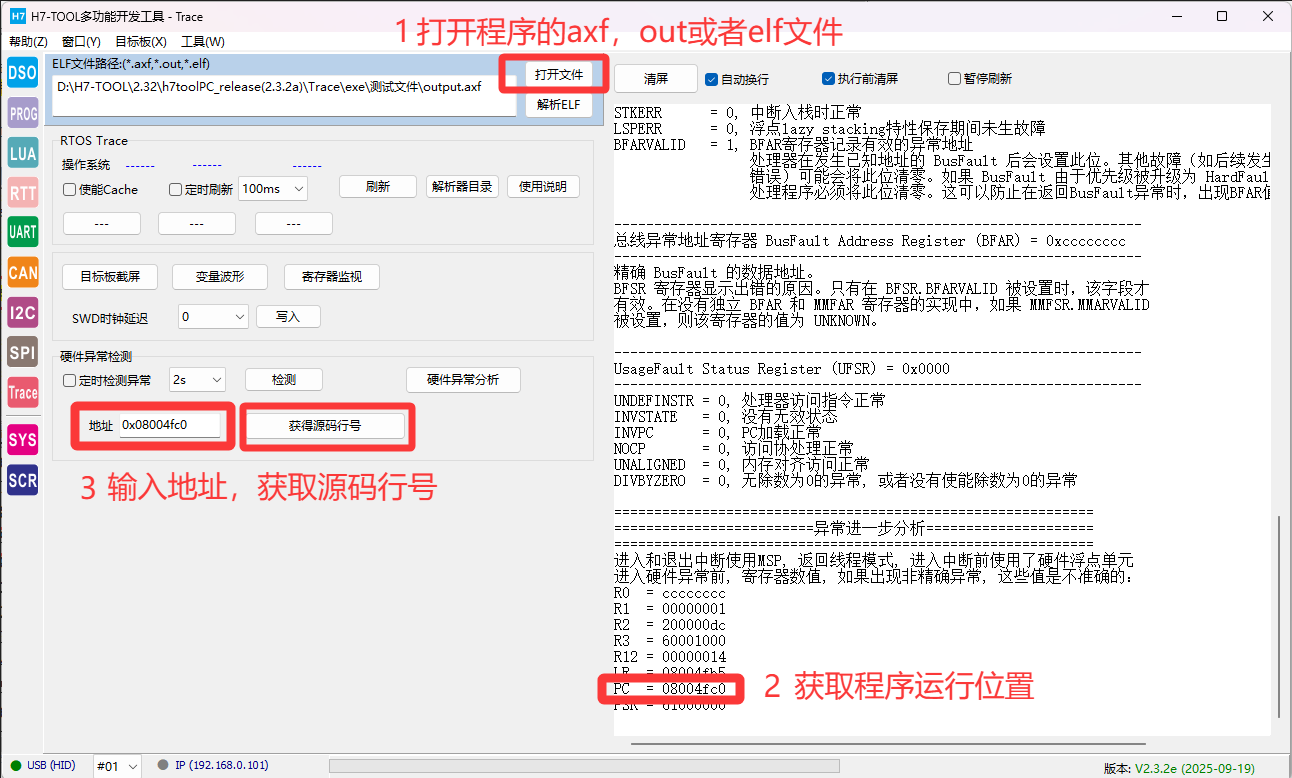

【在线版】
【离线版】
TOOL连接目标板，然后操作显示屏，选择hardfault离线小程序。
实时检测动态效果，平时就是打印log信息来展示是否检测到异常，检测到后开始记录到eMMC
7、更新三期LUA教程
H7-TOOL的LUA小程序教程第18期：ECDSA签名私钥公钥生成，签名和校验LUA函数(2026-04-10，已更新)
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=131338
H7-TOOL的LUA小程序教程第19期：AES ECB 加密和解密函数支持(2026-06-16)
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=131765
H7-TOOL的LUA小程序教程第20期：DSP FFT傅里叶变换(2026-07-12)
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=131966
也同步更新到LUA API手册里面
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=122382
功能简介
（1）H7-TOOL的Lua小程序功能是一个非常重要的功能。用户编写Lua小程序并下载到H7-TOOL内部，之后就可以脱离PC机执行。H7-TOOL的脱机烧录功能就是结合Lua小程序实现了复杂的业务逻辑。
（2）实现各种小程序，不再限制Flash里面已经下载的程序，就跟手机安装APP差不多，所以在H7-TOOL里面被广泛使用，支持在线调试运行，支持离线运行。
（3）支持USB，以太网和WiFi的在线控制运行和离线控制运行。且局域网和外网也可以控制。
应用场合
（1）生产线批量设置产品参数、成品检测
（2）研发人员验证电路板模块功能
（3）测试人员测试产品
（4）脱机产品检测，日志记录等
LUA API涵盖内容，还有几十个API，后面升级添加
(1) 系统控制函数
(2) 信号发生器
(3) 4-20mA输入输出
(4) GUI显示
(5) 文件系统
(6) 10路GPIO控制
(7) 4路PWM
(8) 脱机烧录控制
(9) I2C主机从机
(10) SPI主机从机
(11) 电压电流采集
(12) 串口/232/485/Modbus，支持离线日志
(13) CAN/CANFD/CANopen/UDS/J1939
(14) NTC热敏电阻
(15) 微型数控电源
(16) 支持IO扩展
(17) 支持传感器扩展
(18) 支持脉冲测量
(19) SWD调试接口函数，读写各种类型数据，内存和寄存器等。
(20) 支持串口，SPI，I2C和CAN的bootloader脱机更新
(21) 扩展驱动AD7606, ADS1256，MCP3421, 8路继电器和5路DS18B20
8、脱机烧录新的里程碑，RISC-V内核芯片支持
H7-TOOL脱机烧录加载各家芯片厂商的MDK和IAR下载算法解析，1拖4脱机烧录，1拖16脱机烧录等，都是脱机下载发展的重要时刻，这次再迎来重要一刻，正式进军RISC-V内核芯片脱机下载实现。
进入RISC-V内核后，不仅内部Flash算法要自制，因为厂家已经没有再提供MDK FLM, IAR OUT烧写算法了，Flash读写保护更是要自制。这次为沁恒RISC-V内核芯片CH32V002, CH32V003, CH32V004, CH32V005，CH32V006, CH32V007, CH32V203, CH32V205，CH32V208, CH32V303，CH32V305, CH32V307. CH32V317，CH32X033，CH32X035，CH32L103带来这次, 且支持Flash读写保护设置和内存读取
未保护的情况，Flash固件读取
如果设置Flash读保护了，读取会返回error
9、UID ECDSA签名
H7-TOOL脱机烧录的UID签名操作说明，采用ECDSA SECP256R1验证，哈希值计算使用的SHA224（2026-04-10，已经更新）
https://forum.anfulai.cn/forum.php?mod=viewthread&tid=131058
直接对芯片UID进行签名，将签名作为"芯片证书"
1、原始UID → 签名 → 带签名的UID → 存储到芯片
验证时：验证签名 + 检查UID是否匹配
2、ECDSA是基于椭圆曲线密码学的数字签名算法，用于验证数据的真实性和完整性。它比传统的RSA更安全且密钥更短。
10、SWD调试接口支持自动扫描目标芯片AP，DP寄存器，并选择指定寄存器操作，含MultiDrop选择指定设备
这个功能同样有重要意义，一般芯片都有多个AP寄存器, TOOL要操作目标芯片的寄存器，外设等，需要选择指定的寄存器。
脱机烧录，RTT，LUA都要用到这个功能

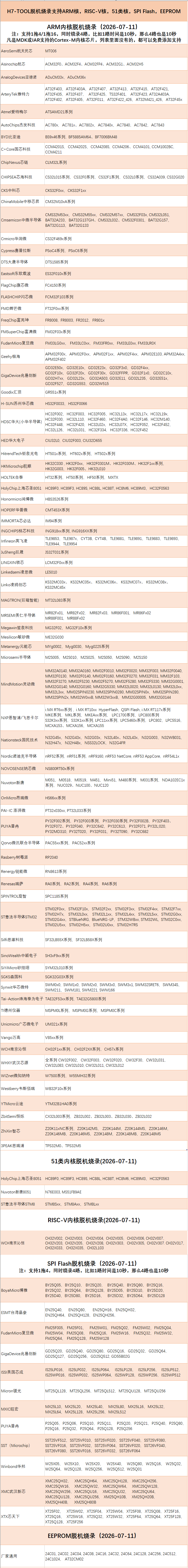

11、本次脱机烧录增加上百款芯片支持
本次脱机烧录增加上百款芯片支持，同时为大量芯片自制了读写保护算法
12、附加资料
H7-TOOL脱机烧录多个产品共用一个滚码的方法（2025-09-10）
https://forum.anfulai.cn/forum.p ... d=129672&fromuid=58
MDK启动文件堆栈空间手动指定地址方法和验证(2025-10-11）
https://forum.anfulai.cn/forum.p ... d=129915&fromuid=58
H7-TOOL在线修改部分Flash内容方法
https://forum.anfulai.cn/forum.p ... d=130568&fromuid=58
烧录串行Flash之后自动设置 QE = 1 （启用四线模式）
https://forum.anfulai.cn/forum.p ... d=130879&fromuid=58
对于支持SWD V2版芯片，H7-TOOL可以通过DP寄存器TARGERID获取芯片厂商(2026-04-07)
https://forum.anfulai.cn/forum.p ... d=131354&fromuid=58
|
|
