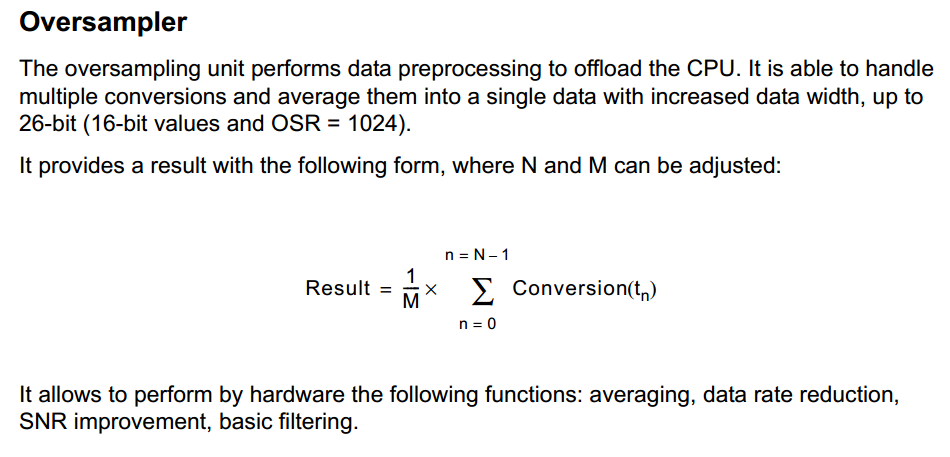

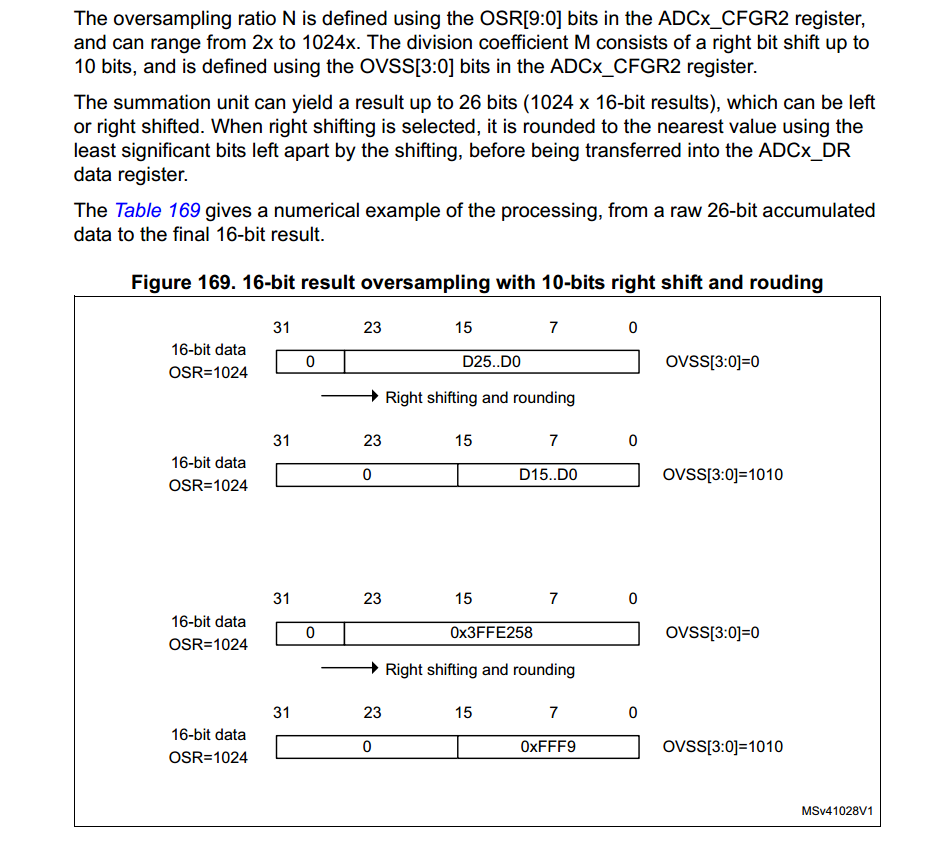

通过过采样技术，STM32H7的ADC可以做到26位分辨率

eric2013

这个是STM32H7硬件支持的。

roguebear

全用市面上普通开关电源供电，信号也是开关电源，多少mv能不跳？ analog 的芯片1024采样软件处理后基本能达到datasheet上的理论值。。。。

eric2013

roguebear 发表于 2018-6-2 11:21
全用市面上普通开关电源供电，信号也是开关电源，多少mv能不跳？ analog 的芯片1024采样软件处理后基本能达 ...

这个过采样如果能做到20位分辨率，使用价值就非常大了。

byccc

使用过采样还能使用多通道吗

eric2013

byccc 发表于 2018-6-2 11:51
使用过采样还能使用多通道吗

看说明是支持的，不影响多通道，我后面测试下。

KAIXIN

官方例程的过采样20位的例程测量了一下，还是蛮精确的。 就是不知道如何使用过采样的DMA传输模式，看了参考手册没看出怎么弄，不知道硬汉有没有试过?

eric2013

KAIXIN 发表于 2018-10-1 17:56
官方例程的过采样20位的例程测量了一下，还是蛮精确的。 就是不知道如何使用过采样的DMA传输模式，看了参考 ...

直接配置DMA为32位宽是否可行，可以先测试下。

KAIXIN

eric2013 发表于 2018-10-2 01:09
直接配置DMA为32位宽是否可行，可以先测试下。

是的，我发现数据从来没有超过65535，后来想可能被截取了，改了32位，就好了

KAIXIN

是的，我发现数据从来没有超过65535，后来想可能被截取了，改了32位，就好了

musich

没看懂，还是顶一下。

sabaka

   分辨率可以提高但是INL和DNL提高高不了吧~

eric2013

sabaka 发表于 2018-10-15 12:49
分辨率可以提高但是INL和DNL提高高不了吧~

STM32H7的数据手册竟然没给这两个参数。只有DAC给了。

sabaka

eric2013 发表于 2018-10-16 00:38
STM32H7的数据手册竟然没给这两个参数。只有DAC给了。

     有的吧，只是ST喜欢按他们的习惯标注 ET  ED  EL什么的。

miaoqiongb

KAIXIN 发表于 2018-10-1 17:56
官方例程的过采样20位的例程测量了一下，还是蛮精确的。 就是不知道如何使用过采样的DMA传输模式，看了参考 ...

例程可以共享一下？

eric2013

miaoqiongb 发表于 2019-12-21 13:09
例程可以共享一下？

STM32H7的ADC过采样功能立竿见影，效果的确不错
https://forum.anfulai.cn/forum.p ... 1362&fromuid=58
(出处: 硬汉嵌入式论坛)

不吃鱼的猫大人

我想问一下就是我目前是H7  ADC3 - 16bit，然后开启过采样结果编译报错是为什么？
报错：../Core/Src/adc.c(66): error:  #20: identifier "ADC3_OVERSAMPLING_RATIO_256" is undefined

还有就是我开启最大过采样，然后数据移位然后保存数组还是uint16_t ,并且DMA配置halfword有影响吗？如果不移位的话就使用四字节对齐

hadc3.Instance = ADC3;
  hadc3.Init.Resolution = ADC_RESOLUTION_16B;
  hadc3.Init.ScanConvMode = ADC_SCAN_DISABLE;
  hadc3.Init.EOCSelection = ADC_EOC_SEQ_CONV;
  hadc3.Init.LowPowerAutoWait = DISABLE;
  hadc3.Init.ContinuousConvMode = ENABLE;
  hadc3.Init.NbrOfConversion = 1;
  hadc3.Init.DiscontinuousConvMode = DISABLE;
  hadc3.Init.ExternalTrigConv = ADC_SOFTWARE_START;
  hadc3.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;
  hadc3.Init.ConversionDataManagement = ADC_CONVERSIONDATA_DMA_ONESHOT;
  hadc3.Init.Overrun = ADC_OVR_DATA_OVERWRITTEN;
  hadc3.Init.LeftBitShift = ADC_LEFTBITSHIFT_NONE;
  hadc3.Init.OversamplingMode = ENABLE;
  hadc3.Init.Oversampling.Ratio = ADC3_OVERSAMPLING_RATIO_1024;
  hadc3.Init.Oversampling.RightBitShift = ADC_RIGHTBITSHIFT_10;
  hadc3.Init.Oversampling.TriggeredMode = ADC_TRIGGEREDMODE_SINGLE_TRIGGER;
  hadc3.Init.Oversampling.OversamplingStopReset = ADC_REGOVERSAMPLING_CONTINUED_MODE;

eric2013

不吃鱼的猫大人 发表于 2024-12-16 17:23
我想问一下就是我目前是H7  ADC3 - 16bit，然后开启过采样结果编译报错是为什么？
报错：../Core/Src/adc. ...

1、这个应该是你的参数和你的HAL库版本不匹配
2、不用处理。过采样是自动做硬件平均了

不吃鱼的猫大人

eric2013 发表于 2024-12-17 08:29
1、这个应该是你的参数和你的HAL库版本不匹配
2、不用处理。过采样是自动做硬件平均了

您好，硬汉哥，我想请问一下：
1.为什么我开启2倍和4倍过采样，并且右移1位和两位，为啥我的采样点数是减少了一半？
2.他这个过采样是取的两点或者四个点取的平均值吗？
3。我本来以为他是采集2次或者四次然后取平均值，这样的话时间就是原来的2倍或者4倍。

eric2013

不吃鱼的猫大人 发表于 2024-12-17 18:40
您好，硬汉哥，我想请问一下：
1.为什么我开启2倍和4倍过采样，并且右移1位和两位，为啥我的采样点数是 ...

这硬件过采样是直接硬件采集这么多倍的数据做平均存到对应的ADC DR寄存器。

不吃鱼的猫大人

eric2013 发表于 2024-12-18 08:35
这硬件过采样是直接硬件采集这么多倍的数据做平均存到对应的ADC DR寄存器。

那我有一个疑问，就是我的采样点本来应该是500个（刚好囊括我要采集的波形），2倍过采样之后我采集的波形就只占前250个点，然后4倍过采样就占前125个点是为啥？我右移了对应的位，但是这个是对于结果取有效值的，为啥我的波形会相应的左移呢

eric2013

不吃鱼的猫大人 发表于 2024-12-18 09:48
那我有一个疑问，就是我的采样点本来应该是500个（刚好囊括我要采集的波形），2倍过采样之后我采集的波形 ...

如果你设置的采集500个点，采样率1K，2倍过采样实际是2K采样率，采集了500个点。4倍过采样就是4K采样率采集了500个点，这样是不是好理解了

不吃鱼的猫大人

eric2013 发表于 2024-12-19 07:55
如果你设置的采集500个点，采样率1K，2倍过采样实际是2K采样率，采集了500个点。4倍过采样就是4K采样率采 ...

谢谢硬汉哥。理解了
