FMC写一次数据出来两次时序

kingdjh

1. FMC配置(CubeMX生成的)

1. void MX_FMC_Init(void)

2. {

3.   FMC_NORSRAM_TimingTypeDef Timing = {0};

4.   FMC_NORSRAM_TimingTypeDef ExtTiming = {0};

5.

6.   /** Perform the SRAM1 memory initialization sequence

7.   */

8.   hsram1.Instance = FMC_NORSRAM_DEVICE;

9.   hsram1.Extended = FMC_NORSRAM_EXTENDED_DEVICE;

10.   /* hsram1.Init */

11.   hsram1.Init.NSBank = FMC_NORSRAM_BANK1;

12.   hsram1.Init.DataAddressMux = FMC_DATA_ADDRESS_MUX_DISABLE;

13.   hsram1.Init.MemoryType = FMC_MEMORY_TYPE_SRAM;

14.   hsram1.Init.MemoryDataWidth = FMC_NORSRAM_MEM_BUS_WIDTH_16;

15.   hsram1.Init.BurstAccessMode = FMC_BURST_ACCESS_MODE_DISABLE;

16.   hsram1.Init.WaitSignalPolarity = FMC_WAIT_SIGNAL_POLARITY_LOW;

17.   hsram1.Init.WaitSignalActive = FMC_WAIT_TIMING_BEFORE_WS;

18.   hsram1.Init.WriteOperation = FMC_WRITE_OPERATION_ENABLE;

19.   hsram1.Init.WaitSignal = FMC_WAIT_SIGNAL_DISABLE;

20.   hsram1.Init.ExtendedMode = FMC_EXTENDED_MODE_ENABLE;

21.   hsram1.Init.AsynchronousWait = FMC_ASYNCHRONOUS_WAIT_DISABLE;

22.   hsram1.Init.WriteBurst = FMC_WRITE_BURST_DISABLE;

23.   hsram1.Init.ContinuousClock = FMC_CONTINUOUS_CLOCK_SYNC_ONLY;

24.   hsram1.Init.WriteFifo = FMC_WRITE_FIFO_DISABLE;

25.   hsram1.Init.PageSize = FMC_PAGE_SIZE_NONE;

26.   /* Timing */

27.   Timing.AddressSetupTime = 15;

28.   Timing.AddressHoldTime = 15;

29.   Timing.DataSetupTime = 80;

30.   Timing.BusTurnAroundDuration = 1;

31.   Timing.CLKDivision = 16;

32.   Timing.DataLatency = 17;

33.   Timing.AccessMode = FMC_ACCESS_MODE_A;

34.   /* ExtTiming */

35.   ExtTiming.AddressSetupTime = 15;

36.   ExtTiming.AddressHoldTime = 15;

37.   ExtTiming.DataSetupTime = 15;

38.   ExtTiming.BusTurnAroundDuration = 1;

39.   ExtTiming.CLKDivision = 16;

40.   ExtTiming.DataLatency = 17;

41.   ExtTiming.AccessMode = FMC_ACCESS_MODE_A;

42.

43.   if (HAL_SRAM_Init(&hsram1, &Timing, &ExtTiming) != HAL_OK)

44.   {

45.     Error_Handler( );

46.   }

47.

48. }

49.

50. static uint32_t FMC_Initialized = 0;

51.

52. static void HAL_FMC_MspInit(void){

53.   /* USER CODE BEGIN FMC_MspInit 0 */

54.

55.   /* USER CODE END FMC_MspInit 0 */

56.   GPIO_InitTypeDef GPIO_InitStruct = {0};

57.   if (FMC_Initialized) {

58.     return;

59.   }

60.   FMC_Initialized = 1;

61.

62.   /* Peripheral clock enable */

63.   __HAL_RCC_FMC_CLK_ENABLE();

64.

65.   /** FMC GPIO Configuration

66.   PD5   ------> FMC_NWE

67.   PD4   ------> FMC_NOE

68.   PE3   ------> FMC_A19

69.   PD0   ------> FMC_D2

70.   PD1   ------> FMC_D3

71.   PC7   ------> FMC_NE1

72.   PE10   ------> FMC_D7

73.   PE9   ------> FMC_D6

74.   PE11   ------> FMC_D8

75.   PD15   ------> FMC_D1

76.   PD14   ------> FMC_D0

77.   PE12   ------> FMC_D9

78.   PE15   ------> FMC_D12

79.   PE8   ------> FMC_D5

80.   PE13   ------> FMC_D10

81.   PD10   ------> FMC_D15

82.   PD9   ------> FMC_D14

83.   PE7   ------> FMC_D4

84.   PE14   ------> FMC_D11

85.   PD8   ------> FMC_D13

86.   */

87.   /* GPIO_InitStruct */

88.   GPIO_InitStruct.Pin = GPIO_PIN_5|GPIO_PIN_4|GPIO_PIN_0|GPIO_PIN_1

89.                           |GPIO_PIN_15|GPIO_PIN_14|GPIO_PIN_10|GPIO_PIN_9

90.                           |GPIO_PIN_8;

91.   GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;

92.   GPIO_InitStruct.Pull = GPIO_NOPULL;

93.   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;

94.   GPIO_InitStruct.Alternate = GPIO_AF12_FMC;

95.

96.   HAL_GPIO_Init(GPIOD, &GPIO_InitStruct);

97.

98.   /* GPIO_InitStruct */

99.   GPIO_InitStruct.Pin = GPIO_PIN_3|GPIO_PIN_10|GPIO_PIN_9|GPIO_PIN_11

100.                           |GPIO_PIN_12|GPIO_PIN_15|GPIO_PIN_8|GPIO_PIN_13

101.                           |GPIO_PIN_7|GPIO_PIN_14;

102.   GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;

103.   GPIO_InitStruct.Pull = GPIO_NOPULL;

104.   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;

105.   GPIO_InitStruct.Alternate = GPIO_AF12_FMC;

106.

107.   HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);

108.

109.   /* GPIO_InitStruct */

110.   GPIO_InitStruct.Pin = GPIO_PIN_7;

111.   GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;

112.   GPIO_InitStruct.Pull = GPIO_NOPULL;

113.   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;

114.   GPIO_InitStruct.Alternate = GPIO_AF9_FMC;

115.

116.   HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

117.

118.   /* USER CODE BEGIN FMC_MspInit 1 */

119.

120.   /* USER CODE END FMC_MspInit 1 */

121. }

复制代码

2. 设置两个断点运行

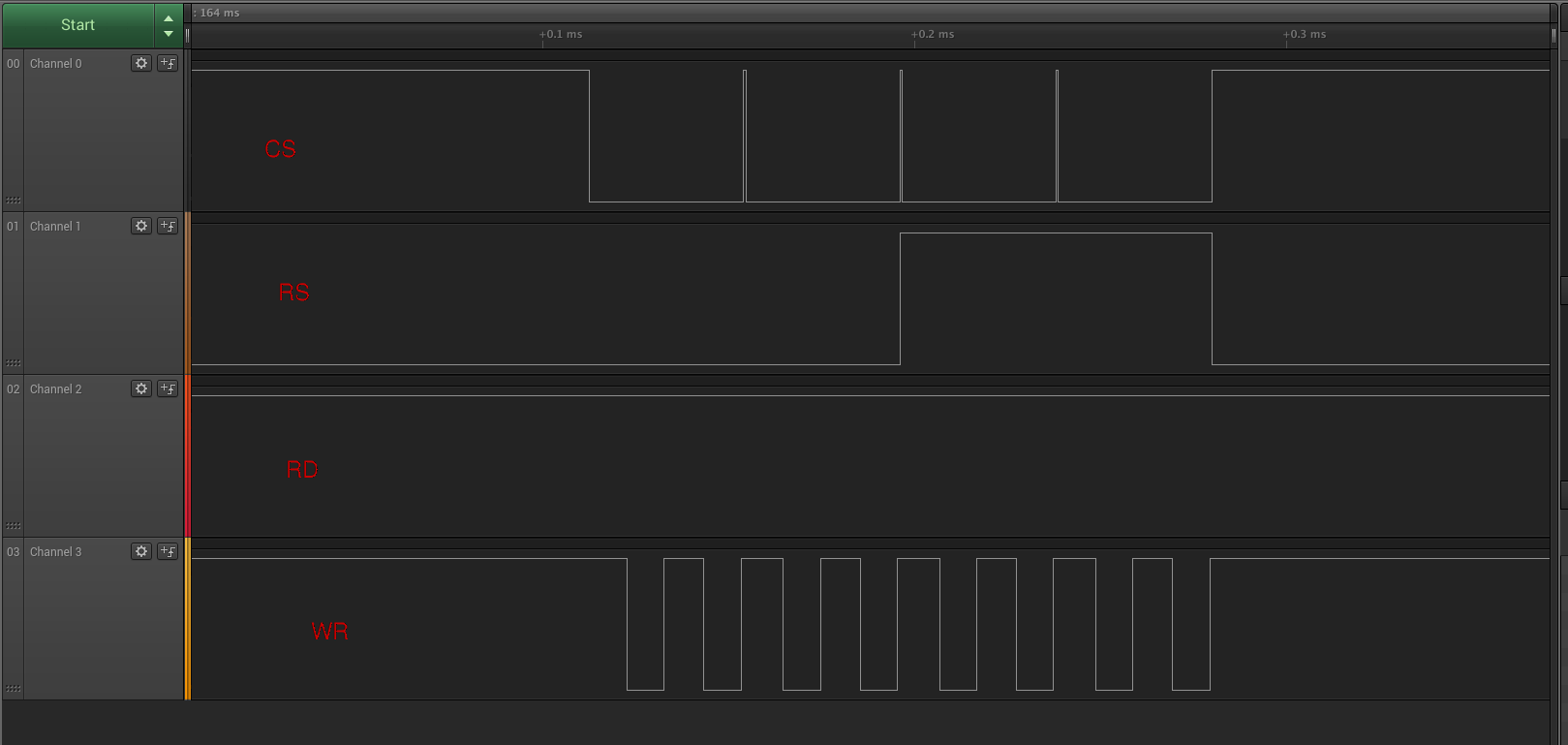

3. 捕获的时序



可以看出, 一共2次写操作, 出来4次时序, cache没有使能, 求助大家哪里配置错了

eric2013

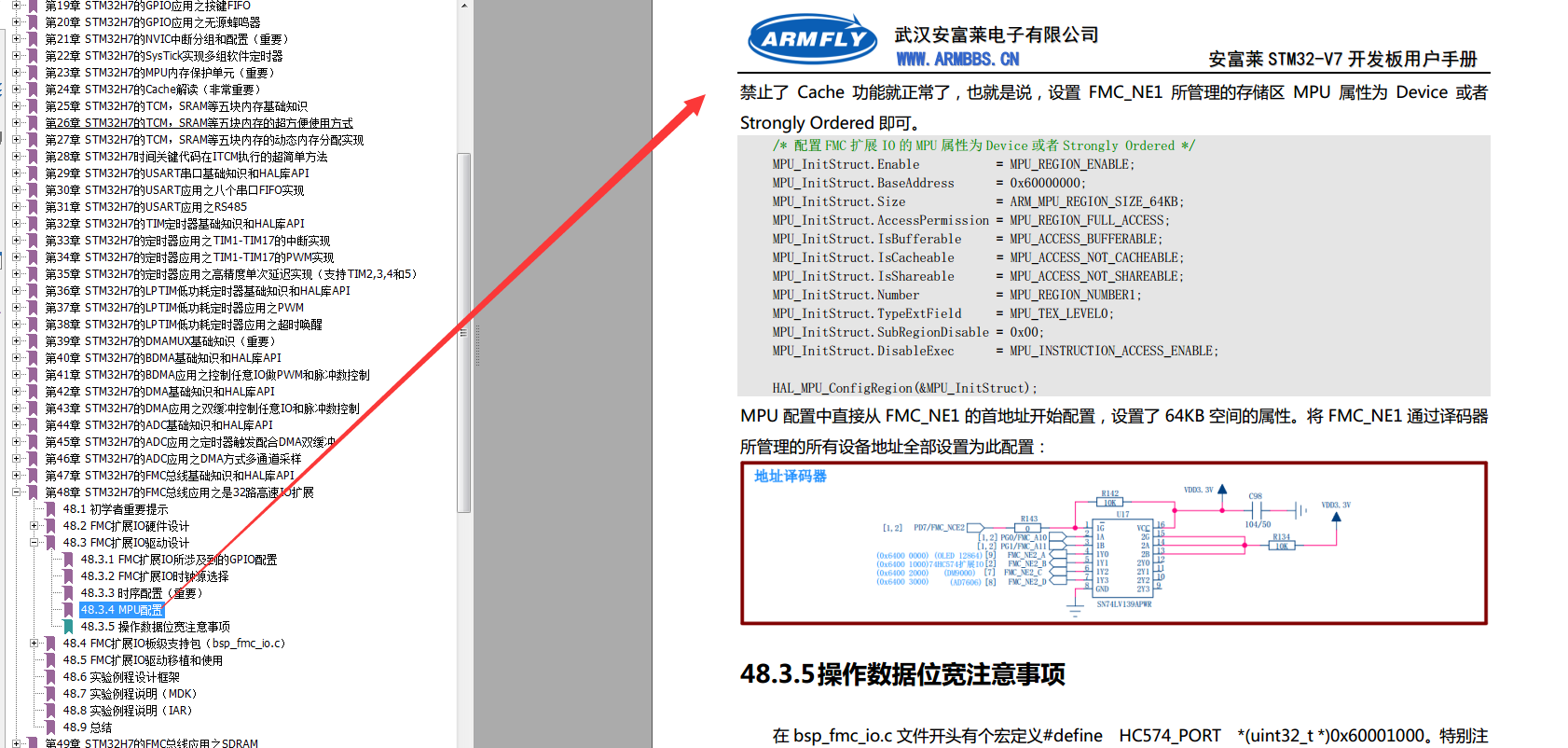

配置FMC的这部分地址空间的MPU为Strongly order即可
参考V7的FMC高速扩展32路IO

https://forum.anfulai.cn/forum.php?mod=viewthread&tid=86446&extra=page%3D1

kingdjh

eric2013 发表于 2020-9-3 10:15
配置FMC的这部分地址空间的MPU为Strongly order即可
参考V7的FMC高速扩展32路IO

非常感谢, 解决了, 大佬有二维码不, 想发包烟给你, 困惑了3天3夜了

hqgboy

kingdjh 发表于 2020-9-3 10:32
非常感谢, 解决了, 大佬有二维码不, 想发包烟给你, 困惑了3天3夜了

可以微信打赏。硬汉发周报。呵呵。

eric2013

kingdjh 发表于 2020-9-3 10:32
非常感谢, 解决了, 大佬有二维码不, 想发包烟给你, 困惑了3天3夜了

不用，能帮上忙就好。

kingdjh

hqgboy 发表于 2020-9-3 10:54
可以微信打赏。硬汉发周报。呵呵。

谢谢指点明路

19467356

eric2013 发表于 2020-9-3 10:15
配置FMC的这部分地址空间的MPU为Strongly order即可
参考V7的FMC高速扩展32路IO

请问这个解决方法是纯靠测试试出来的,还是在手册哪边有提到,或者详细要求的?

eric2013

19467356 发表于 2020-9-8 17:09
请问这个解决方法是纯靠测试试出来的,还是在手册哪边有提到,或者详细要求的?

当前搞这个的时候可坑惨了，花了很长时间才锁定这个问题。

自己一点点测试出来的。

miaoguoqiang

burst模式如何使用

eric2013

miaoguoqiang 发表于 2025-4-7 14:02
burst模式如何使用

这个做过一个例子，参考此贴教程第77章，FMC DMA做了个突发模式支持

https://forum.anfulai.cn/forum.p ... &extra=page%3D1
